Монтаж трубопровода в пучинистых глинистых грунтах

Морозное пучение глинистых почв приводит к смещению и разрыву подземных коммуникаций из-за расширения воды при замерзании. Монтаж системы в таких условиях считается сложной технической задачей, требующей от 3 до 10 дней работы и специализированных материалов. Правильная прокладка труб в пучинистых грунтах позволяет избежать дорогостоящего ремонта в зимний период. Соблюдение технологического регламента гарантирует долговечность всей инженерной сети.

Особенности подготовки к работам

Первоочередной задачей становится анализ состава почвы, так как глина и суглинок обладают наибольшей пучинистостью. Важно точно определить глубину промерзания в конкретном регионе, чтобы заложить трубопровод ниже этого уровня. Сроки выполнения работ обычно привязывают к периоду, когда грунт еще не промерз, но уже достаточно уплотнен. Для качественного результата требуются навыки работы с ПНД-трубами и умение пользоваться нивелиром для соблюдения уклонов.

Выбор необходимых материалов

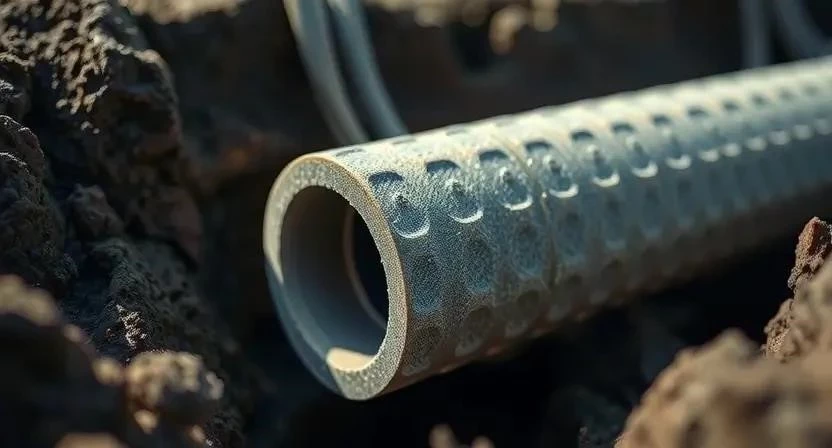

Для монтажа используют полиэтилен низкого давления (ПНД) или полипропилен из-за их эластичности. Основанием служит песчано-гравийная смесь, которая гасит давление грунта. Геотекстиль применяется для предотвращения смешивания песка с глиной. Теплоизоляция из пенополистирола или специальной скорлупы защищает от переохлаждения в зонах подъема.

• Трубы ПНД — обладают высокой гибкостью и устойчивостью к коррозии.
• Кварцевый песок — создает дренирующий слой и амортизирует давление.
• Щебень фракции 5-20 мм — обеспечивает стабильность основания.
• Геотекстиль (дорнит) — разделяет слои засыпки и фильтрует воду.
• Экструдированный пенополистирол — служит эффективным тепловым барьером.
• Скользящие муфты — компенсируют линейное расширение пластика.
• Компенсаторы — предотвращают излом трубы при просадке грунта.
• Гидроизоляционная лента — защищает стыки от попадания влаги.

Комплект инструментов

Механизированный способ рытья траншеи с помощью экскаватора значительно ускоряет процесс. Для точного соблюдения геометрии трассы необходим нивелир или лазерный уровень. Сварка ПНД-труб осуществляется специальным аппаратом для диффузионной сварки. Трамбовка грунта выполняется ручным или виброплиточным инструментом.

• Экскаватор или лопаты (в зависимости от объема).
• Нивелир для контроля уклона.
• Труборезы для ровного среза.
• Сварочный аппарат для ПНД.
• Вибротрамбовка для уплотнения песка.
• Рулетка и разметочный шнур.
• Уровень строительный.

Организация участка

Сначала выполняется разметка трассы с учетом всех поворотов и точек подключения. Территория очищается от строительного мусора, веток и камней. Обеспечивается свободный доступ техники к месту проведения работ. Особое внимание уделяется защите уже существующих кабелей и труб, которые могут находиться в зоне раскопок.

Подготовка траншеи

Рытье производится с учетом необходимого уклона для слива воды или естественного течения. Пучинистый грунт (глина) вынимается на глубину, превышающую уровень промерзания, с запасом 20-30 см. Дно траншеи выравнивается, после чего создается основание из непучинистых материалов. Глубина проверяется в нескольких точках с помощью нивелира.

Технология монтажа по шагам

Процесс укладки требует строгого соблюдения последовательности действий. На моем опыте, пренебрежение тщательной трамбовкой каждого слоя песка приводило к проседанию трубы через два года эксплуатации.

1. Разметка и коппка траншеи до проектной отметки.

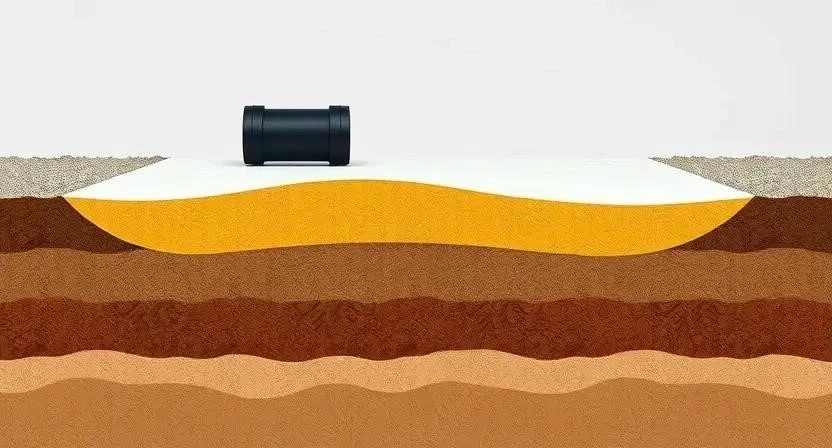

2. Устройство песчано-гравийной подушки с послойным уплотнением.
3. Укладка полотна геотекстиля для разделения слоев.
4. Монтаж труб с соблюдением уклонов и соединением встык.
5. Установка компенсаторов и скользящих муфт в местах соединений.
6. Монтаж теплоизоляции из пенополистирола в критических зонах.
7. Промежуточная засыпка песком с проливкой водой для уплотнения.
8. Укладка защитного слоя из щебня или крупного песка.
9. Финальная обратная засыпка грунта с послойной трамбовкой.
10. Установка контрольных колодцев в точках поворота.

Технические нюансы и требования

Влажность почвы напрямую влияет на степень пучения: чем больше воды в глине, тем сильнее давление на трубу. Температурный режим при монтаже должен быть выше 0°C для корректной работы сварочного оборудования. Совместимость материалов проверяется по сертификатам (ПНД не должен вступать в реакцию с утеплителем). Качественное уплотнение засыпки исключает образование пустот, где может скапливаться вода.

Однажды я столкнулся с ситуацией, когда использование дешевого вспененного полиэтилена вместо экструдированного пенополистирола привело к его сжатию под весом грунта, что лишило систему теплозащиты.

Типичные ошибки новичков

Многие допускают критические просчеты, которые приводят к авариям в первую же зиму.

1. Использование жестких металлических труб, которые лопаются при движении грунта.
2. Отсутствие песчаной подушки, что ведет к точечному давлению камней на стенку трубы.
3. Недостаточная глубина заложения (выше уровня промерзания).
4. Игнорирование установки компенсаторов на длинных участках.
5. Засыпка траншеи глиной без предварительного слоя песка.

Расчет стоимости работ

Действия после завершения монтажа

Система обязательно проходит опрессовку — подачу воды под давлением, превышающим рабочее, для выявления утечек. Герметичность проверяется по всем стыкам и соединениям. Трасса маркируется на поверхности или заносится в чертеж участка с точными координатами. Ввод в эксплуатацию осуществляется после полной обратной засыпки и усадки грунта.

Альтернативные способы прокладки

Существуют методы, позволяющие не копать глубокие траншеи. Один из них — монтаж выше уровня промерзания с использованием греющего кабеля, который предотвращает замерзание воды. Также применяются сэндвич-трубы (труба в трубе с утеплителем), что упрощает процесс монтажа.

Ответы на частые вопросы

Можно ли использовать металлические трубы?
Нет, металл слишком жесткий и подвержен коррозии, что в пучинистом грунте приведет к быстрому разрыву.

Нужен ли геотекстиль обязательно?
Да, он предотвращает заиливание песчаной подушки частицами глины, сохраняя ее дренирующие свойства.

Как определить глубину промерзания?
Данные берутся из строительных норм (СНиП) для вашего конкретного региона.

Поможет ли простое утепление без песка?
Нет, утепление защищает от холода, но не от физического давления грунта, которое гасит только песок.

Что делать, если траншея заполняется водой при копке?
Необходимо организовать временный водоотвод или использовать помпу для откачки воды.

Нужны ли компенсаторы на участке 10 метров?
Рекомендуется ставить их при наличии поворотов или перепадов высот.

Каким должен быть уклон трубы?
Для водопровода уклон минимален, для канализации — строго 2-3 см на каждый метр погонный.
