Работа насосного оборудования без достаточного количества воды приводит к перегреву, износу уплотнителей и, как следствие, к поломке двигателя. Такая ситуация, известная как «сухой ход», может значительно сократить срок службы агрегата и повлечь за собой дорогостоящий ремонт или полную замену. Предотвращение сухого хода насоса является критически важной задачей для любой системы водоснабжения, обеспечивая стабильность и долговечность оборудования. Современные системы защиты насоса от сухого хода позволяют эффективно предотвратить такие аварии, сохраняя работоспособность и продлевая эксплуатационный период.
Что нужно знать перед началом работ
Прежде чем приступить к установке системы защиты для насосного оборудования, важно оценить несколько ключевых параметров. Определите точную глубину вашей скважины или колодца, а также дебит воды – объем, который источник может отдавать за определенный промежуток времени. Эти данные помогут выбрать подходящий тип защиты и правильно настроить его. Также необходимы базовые навыки в электрике и сантехнике, поскольку работа будет включать подключение к электросети и врезку в водопроводную систему. Планируйте время выполнения работ, которое обычно составляет от нескольких часов до полного дня, в зависимости от сложности выбранного решения и опыта исполнителя.
Материалы для монтажа системы защиты
Для обеспечения надежной работы системы защиты от сухого хода потребуется ряд компонентов, каждый из которых играет свою роль в общей схеме. Комплектация может варьироваться в зависимости от выбранного типа защиты – будь то реле давления, датчик уровня или контроллер потока.
- Реле сухого хода (электронное или механическое)

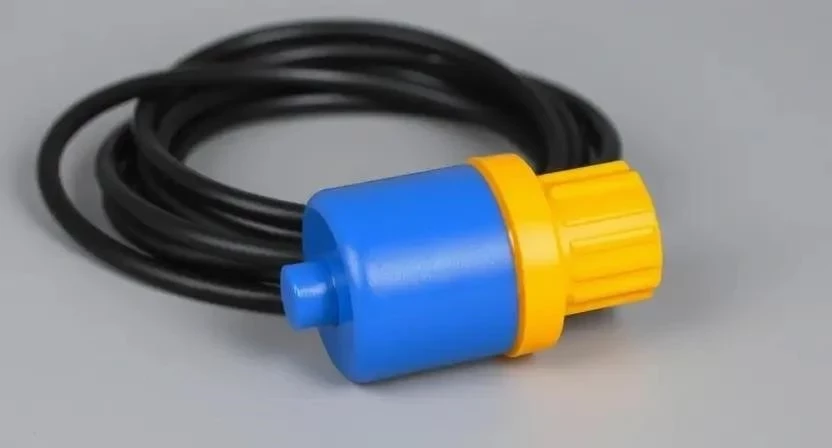

- Датчик уровня воды (поплавковый или электродный)
- Фитинги и переходники (для врезки в трубопровод)
- Герметик или фум-лента (для обеспечения герметичности соединений)
- Электрический кабель (соответствующего сечения для подключения насоса и автоматики)
- Клеммы и соединители (для надежного электромонтажа)
- Гидроаккумулятор (если не установлен, для стабилизации давления)
- Обратный клапан (для предотвращения обратного тока воды)
- Манометр (для контроля давления в системе)
- Автоматический выключатель (для защиты электроцепи)
Примерная таблица необходимых материалов с расходом и ценами:
| Материал | Количество | Расход на м2 (или ед.) | Цена за ед. (руб.) | |
|---|---|---|---|---|
| Реле сухого хода (электронное) | 1 шт. | 1 шт. | 2500 | 2500 |
| Датчик уровня (поплавковый) | 1 шт. | 1 шт. | 800 | 800 |
| Фитинг латунный 1″ | 2 шт. | 2 шт. | 350 | 700 |
| Фум-лента | 1 рулон | ~5 м | 100 | 100 |
| Кабель ВВГнг 3х1.5 | 5 м | 1 м | 80 | 400 |
| Клеммы WAGO | 4 шт. | 4 шт. | 30 | 120 |
| Манометр | 1 шт. | 1 шт. | 400 | 400 |

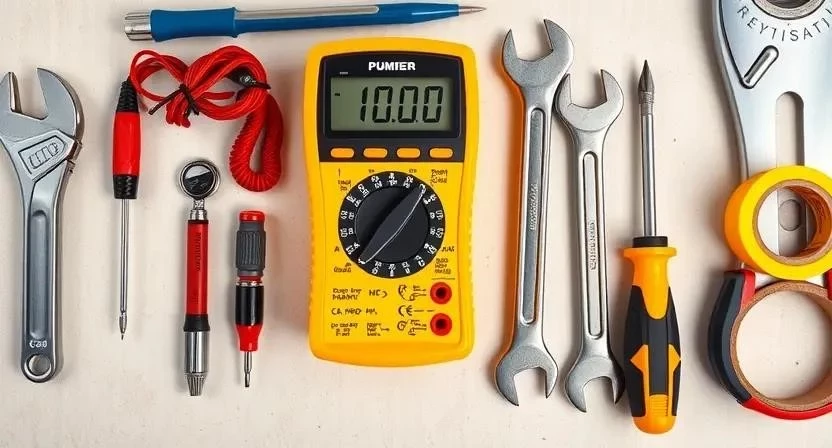

Инструменты для монтажных работ
Для успешного выполнения монтажа системы защиты насоса потребуется стандартный набор инструментов, а также некоторые специализированные приспособления. Наличие всех необходимых инструментов значительно упростит процесс и обеспечит качество соединений.
- Набор гаечных ключей (для затягивания фитингов)
- Отвертки (крестовая и плоская для электромонтажных работ)
- Мультиметр (для проверки напряжения и целостности цепи)
- Изолента или термоусадочные трубки (для изоляции электрических соединений)
- Стриппер (для зачистки концов электрических кабелей)
- Пассатижи или плоскогубцы (для работы с проводами)
- Уровень строительный (для ровной установки оборудования)
- Маркер или карандаш (для разметки)
- Дрель или перфоратор (для крепления кронштейнов)
- Нож для труб (для аккуратной обрезки водопроводных труб)
- Ведро или емкость (для сбора воды при сливе из системы)
Таблица инструментов с их назначением и рекомендациями:
| Инструмент | Назначение | Обязательно/Желательно | Цена (руб.) |
|---|---|---|---|
| Набор гаечных ключей | Затягивание резьбовых соединений | Обязательно | 1000-3000 |
| Отвертки | Электромонтажные работы, крепление | Обязательно | 300-1000 |
| Мультиметр | Проверка напряжения, целостности цепи | Обязательно | 500-2000 |
| Стриппер | Зачистка изоляции проводов | Желательно | 400-1500 |
| Пассатижи | Работа с проводами, мелкие детали | Обязательно | 200-800 |
| Дрель/перфоратор | Крепление кронштейнов к стене | Обязательно | 2000-10000 |
| Нож для труб | Аккуратная обрезка пластиковых труб | Желательно | 500-1500 |
Подготовка места установки автоматики
Перед началом непосредственного монтажа автоматики для насоса важно правильно подготовить место. Выберите сухое, защищенное от прямых солнечных лучей и механических повреждений место, желательно вблизи насоса или гидроаккумулятора. Убедитесь, что вокруг достаточно свободного пространства для удобства обслуживания и настройки. Защитите стены и пол от возможных брызг воды или строительной пыли, используя пленку или картон. Особое внимание уделите подготовке электропитания: проверьте наличие заземленной розетки или отдельной линии с автоматическим выключателем, соответствующей мощности насоса и подключаемой автоматики.
Подготовка трубопровода и поверхности
Качественная подготовка трубопровода и поверхностей является залогом долговечности и надежности всей системы. Начните с тщательной очистки труб от ржавчины, грязи или старых уплотнителей в местах предполагаемой врезки. Это обеспечит герметичность соединений и предотвратит засорение датчиков. Затем проверьте герметичность всех существующих соединений в системе водоснабжения, устранив любые протечки. Для монтажа реле или контроллера давления установите прочные кронштейны на стену или специальную монтажную панель. Убедитесь, что кронштейны надежно закреплены и выдержат вес оборудования, а также вибрации от работы насоса.
В одном из моих проектов по установке насосной станции, я столкнулся с проблемой старых, сильно загрязненных труб. Если бы я не уделил достаточно внимания их очистке перед врезкой реле, мелкие частицы ржавчины быстро бы засорили чувствительный датчик давления, что привело бы к некорректной работе системы защиты. Пришлось потратить дополнительное время на промывку системы, но это окупилось стабильной работой.
Пошаговая инструкция по установке защиты
Установка системы защиты насоса от сухого хода требует последовательного выполнения действий. Следуйте этим шагам, чтобы обеспечить правильный монтаж и настройку.
- Выбор устройства защиты (30-60 минут): Определитесь с типом защиты. Для скважины с низким дебитом подойдет поплавковый датчик или датчик уровня. Для систем с гидроаккумулятором часто используют реле давления с функцией защиты от сухого хода или электронный контроллер. Учитывайте совместимость с вашим насосом и требования к давлению в системе.
- Подготовка к монтажу (15-30 минут): Отключите электропитание насоса. Перекройте подачу воды и слейте воду из системы, чтобы избежать затопления во время врезки.

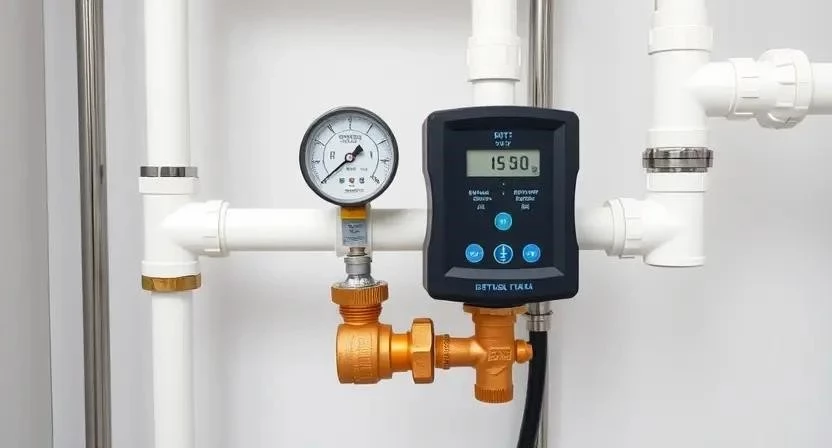

- Определение места установки (10-20 минут): Реле давления устанавливается на напорном трубопроводе после насоса и перед гидроаккумулятором. Поплавковый датчик устанавливается непосредственно в скважине или накопительной емкости.
- Врезка в трубопровод (40-90 минут): Если выбрано реле давления или контроллер, врежьте его в разрыв напорной трубы. Используйте фитинги и герметик (фум-ленту) для обеспечения полной герметичности соединений. Убедитесь, что стрелка на корпусе устройства указывает направление потока воды.
- Установка датчика уровня (если требуется) (30-60 минут): Опустите поплавковый датчик или электроды в скважину/емкость. Зафиксируйте кабель таким образом, чтобы поплавок свободно перемещался в пределах заданных уровней. Обычно нижний уровень поплавка настраивается так, чтобы насос выключался до того, как начнет забирать воздух.
- Электрическое подключение (60-120 минут): Подключите провода от насоса и электросети к соответствующим клеммам на реле или контроллере согласно схеме, указанной производителем. Все соединения должны быть надежно изолированы. Используйте мультиметр для проверки правильности подключения и отсутствия коротких замыканий.
- Установка манометра (15-30 минут): Если манометр не встроен в систему, установите его рядом с реле давления для визуального контроля.
- Наполнение системы водой (20-40 минут): Откройте краны подачи воды, заполните систему и насос водой. Убедитесь, что насос полностью заполнен, чтобы избежать воздушных пробок при первом запуске.
- Настройка параметров (30-60 минут): Для реле давления установите пороги включения и выключения насоса. Порог выключения при сухом ходе должен быть ниже рабочего давления, но выше нуля (например, 0.2-0.5 бара). Для электронных контроллеров следуйте инструкции по настройке минимального давления, при котором насос должен отключиться.
- Тестирование системы (30-60 минут): Включите электропитание. Запустите насос и проверьте его работу. Откройте кран, чтобы насос начал качать воду. Затем искусственно создайте ситуацию сухого хода, например, перекрыв подачу воды или опустив уровень воды в емкости (если используете поплавок). Убедитесь, что насос своевременно отключается.
- Проверка на герметичность (10-20 минут): Внимательно осмотрите все соединения на предмет протечек.
- Финальная проверка (10-20 минут): Убедитесь, что все кабели закреплены, а оборудование установлено надежно.
Таблица пошагового плана монтажа с временными затратами:
| Этап | Время (мин) | Особенности |
|---|---|---|
| Выбор устройства защиты | 30-60 | Совместимость с насосом, тип источника воды |
| Подготовка к монтажу | 15-30 | Отключение питания, слив воды |
| Определение места установки | 10-20 | Доступность для обслуживания |
| Врезка в трубопровод | 40-90 | Герметичность соединений, направление потока |
| Электрическое подключение | 60-120 | Безопасность, соответствие схеме |
| Настройка параметров | 30-60 | Точное выставление порогов |
| Тестирование системы | 30-60 | Имитация сухого хода |
В ходе одного из монтажей, после установки контроллера давления, я столкнулся с тем, что насос не отключался при снижении давления. Оказалось, что я неправильно выставил минимальный порог срабатывания. После корректировки параметра, система заработала как часы. Это подчеркивает важность внимательной настройки и тестирования.
Важные нюансы при эксплуатации
При установке и дальнейшей эксплуатации системы защиты насоса следует учитывать ряд важных нюансов. Температурный режим окружающей среды может влиять на работу электроники, поэтому выбирайте устройства, предназначенные для эксплуатации в конкретных условиях (например, для неотапливаемых помещений). Перепады напряжения в электросети также могут негативно сказаться на работе автоматики; рекомендуется использовать стабилизаторы напряжения. Крайне важна совместимость выбранного реле или контроллера с конкретной маркой и моделью насоса, особенно это касается мощности и типа пуска (плавный или прямой).
Типичные ошибки при монтаже и настройке
Избежать распространенных ошибок при установке защиты от сухого хода поможет знание их причин.
- Неправильная настройка порога срабатывания: Если порог отключения при сухом ходе установлен слишком высоко, насос может отключаться раньше времени, даже при наличии воды, создавая дискомфорт. Если слишком низко – устройство не сработает вовремя, и насос будет работать вхолостую.
- Отсутствие обратного клапана: Без обратного клапана вода из напорной магистрали может стекать обратно в скважину или емкость, что приводит к падению давления и ложным срабатываниям защиты или частым включениям насоса.
- Ошибки в электроподключении: Неправильное подключение фазы, нуля или заземления может привести к выходу из строя оборудования, короткому замыканию или поражению электрическим током.
- Негерметичные соединения: Любые протечки в системе приводят к падению давления и некорректной работе реле давления, а также к потере воды.
- Неправильное расположение датчика уровня: Если поплавковый датчик установлен слишком высоко или слишком низко, он может не срабатывать вовремя, либо отключать насос, когда вода еще есть, либо не отключать, когда ее уже нет.
- Засорение датчиков: Мелкие частицы, песок или ржавчина могут засорять чувствительные элементы датчиков давления или потока, приводя к их некорректной работе.
В моей практике был случай, когда клиент жаловался на частые отключения насоса. Приехав на объект, я обнаружил, что обратный клапан был установлен некорректно, и вода постоянно стекала обратно в скважину. После переустановки клапана проблема была полностью решена. Это яркий пример того, как одна небольшая ошибка может нарушить работу всей системы.
Расчет стоимости системы защиты
Определение общей стоимости установки системы защиты насоса включает в себя несколько составляющих: стоимость самого оборудования, расходы на дополнительные материалы и, при необходимости, оплату работы мастера.
Таблица расчета итоговой стоимости системы защиты:
| Статья расходов | Своими руками (руб.) | С мастером (руб.) | Экономия (руб.) |
|---|---|---|---|
| Реле сухого хода/Контроллер | 2500-8000 | 2500-8000 | 0 |
| Датчик уровня (поплавок) | 800-2000 | 800-2000 | 0 |
| Фитинги, кабели, герметик | 1000-2500 | 1000-2500 | 0 |
| Дополнительные материалы (манометр, обратный клапан) | 700-1500 | 700-1500 | 0 |
| Работа мастера (монтаж и настройка) | 0 | 3000-8000 | 3000-8000 |
| 5000-14000 | 8000-22000 | 3000-8000 |
Самостоятельная установка позволяет значительно сэкономить на оплате услуг специалистов, однако требует наличия определенных навыков и времени.
Регулярный уход после завершения монтажа
После успешной установки и настройки системы защиты насоса, важно обеспечить ее регулярный уход для поддержания оптимальной работоспособности. Регулярно проверяйте давление в системе с помощью манометра, чтобы убедиться в отсутствии аномальных колебаний. Проводите периодическую очистку датчиков, особенно если вода содержит примеси или песок, так как загрязнения могут привести к некорректным срабатываниям. Следите за сроками службы оборудования, указанными производителем, и при необходимости планируйте замену изношенных компонентов, чтобы предотвратить внезапные отказы.
Альтернативные варианты защиты насоса
На рынке представлено несколько типов устройств для защиты насоса от сухого хода, каждое из которых имеет свои особенности и область применения.
Таблица сравнения видов защиты от сухого хода:
| Вид защиты | Принцип работы | Плюсы | Минусы | Примерная цена (руб.) |
|---|---|---|---|---|
| Механический поплавок | Отключение насоса при падении уровня воды | Простота, надежность, низкая цена | Только для накопительных емкостей, не для скважин | 300-1000 |
| Реле давления с защитой от сухого хода | Отключение при падении давления ниже критического | Универсальность, доступность | Требует гидроаккумулятора, чувствительно к утечкам | 1500-4000 |
| Электронный контроллер давления (Presscontrol) | Контроль давления и потока воды | Компактность, не требует гидроаккумулятора, автоматический перезапуск | Выше цена, чувствителен к грязной воде | 3000-8000 |
| Датчик уровня (электродный) | Контроль уровня воды по электропроводности | Точность, долговечность, для скважин | Требует специального реле, чувствителен к качеству воды | 1000-3000 (без реле) |
| Частотный преобразователь | Плавный пуск, регулировка оборотов, комплексная защита | Максимальная экономия энергии, продление срока службы насоса | Высокая стоимость, сложная настройка | 15000-50000+ |
Часто задаваемые вопросы
В этом разделе мы ответим на распространенные вопросы, которые возникают при выборе и установке защиты насоса от сухого хода.
Какой бренд защиты от сухого хода выбрать?
Выбор бренда часто зависит от бюджета и предпочтений. Среди надежных производителей можно выделить Grundfos, Wilo, Espa, а также отечественные марки, предлагающие достойные решения. Важно ориентироваться не только на имя, но и на технические характеристики конкретной модели, ее совместимость с вашим насосом и наличие сервисной поддержки.
Как часто происходят сбои в работе защиты?
Частота сбоев напрямую зависит от качества монтажа, правильности настройки и условий эксплуатации. При соблюдении всех рекомендаций и регулярном обслуживании, современные системы защиты работают очень надежно. Однако, если установка была выполнена с ошибками или система эксплуатируется в неблагоприятных условиях (например, при частых перепадах напряжения), сбои могут возникать чаще.
Можно ли совместить защиту от сухого хода с гидроаккумулятором?
Да, большинство систем защиты от сухого хода прекрасно совмещаются с гидроаккумулятором. На самом деле, в системах с реле давления, гидроаккумулятор является обязательным элементом, так как он сглаживает скачки давления и уменьшает частоту включений насоса. Электронные контроллеры давления могут работать как с гидроаккумулятором, так и без него, но его наличие всегда способствует более стабильной работе системы водоснабжения.
Нужна ли защита от сухого хода для погружного насоса?
Безусловно, защита от сухого хода необходима и для погружных насосов. Хотя они охлаждаются водой, работа без нее все равно приводит к перегреву двигателя и износу уплотнений. Для погружных насосов часто используются поплавковые датчики уровня или специальные реле, которые контролируют ток двигателя и отключают его при работе вхолостую.
Как проверить работоспособность защиты после установки?
Самый надежный способ – это имитация сухого хода. Для поплавкового датчика можно временно опустить уровень воды в емкости. Для реле давления или контроллера можно перекрыть подачу воды на входе в насос или открыть кран на выходе и дождаться падения давления ниже установленного порога. Насос должен автоматически отключиться. После срабатывания защиты, важно убедиться, что система не включается до тех пор, пока уровень воды не восстановится или давление не достигнет рабочего значения.
Однажды, после установки защиты на даче у родственников, я провел тест, перекрыв кран на входе в насос. Через несколько секунд насос отключился, как и положено. Это дало уверенность в правильной настройке и работоспособности системы, что особенно важно, когда речь идет о сохранности дорогостоящего оборудования.
