Проектирование системы водоснабжения начинается с детального анализа точек водоразбора и определения мощностей оборудования. Монтаж разводки труб водопровода своими руками требует около 7–14 дней работы и базовых навыков работы с инструментом. Правильно составленная схема разводки труб водоснабжения по дому позволяет избежать перебоев с напором воды и минимизировать риск протечек. Грамотный подход к планированию гарантирует долговечность всей инженерной сети.
Особенности предварительного планирования
Оценка сложности системы зависит от количества санузлов, кухонных зон и наличия прачечной. Для реализации проекта потребуются базовые сантехнические навыки, включая умение работать с режущим инструментом и понимание принципов гидравлики. Общий срок выполнения работ обычно составляет от одной до двух недель, при этом оптимально проводить монтаж до этапа чистовой отделки стен и пола, чтобы иметь свободный доступ к всем коммуникациям.
Подбор необходимых материалов
Для создания надежной сети используются современные полимеры, которые не подвержены коррозии. Выбор между полипропиленом, сшитым полиэтиленом и металлопластиком зависит от бюджета и способа монтажа.
- Полипропиленовые трубы (диаметры 20, 25, 32 мм);
- Трубы из сшитого полиэтилена (PEX) для коллекторной системы;
- Металлопластиковые трубки для гибких соединений;

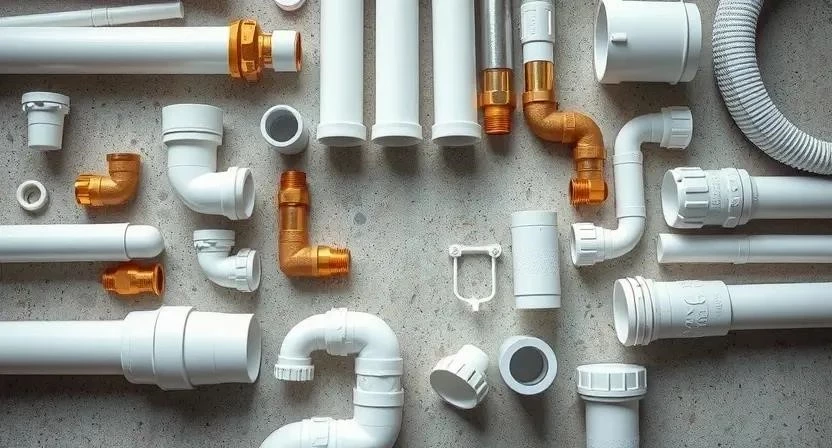

- Комплект фитингов (угольники, тройники, муфты);
- Запорная арматура (шаровые краны);
- Редуктор давления для защиты от гидроударов;
- Фильтры грубой и тонкой очистки;
- Теплоизоляция из вспененного полиэтилена;
- Водорозетки для подключения смесителей;
- Специальный герметик и фум-лента.
Расход материалов рассчитывается исходя из общей длины трасс с добавлением 10% запаса на обрезку.
| Материал | Расход на м2 (средний) | Примерная цена за ед. | Назначение |
|---|---|---|---|
| Труба ПП 20 мм | 1.2 м | 80 руб/м | Подводка к точкам |
| Труба ПП 25 мм | 0.8 м | 110 руб/м | Магистральные линии |
| Фитинги (комплект) | 3-5 шт | 50-150 руб/шт | Соединение труб |
| Шаровые краны | 2-4 шт | 300-600 руб/шт | Перекрытие воды |
| Изоляция | 1.1 м | 40 руб/м | Защита от конденсата |
Требуемый инструментарий
Качественный монтаж невозможен без специализированного оборудования. Часть инструментов можно приобрести, а дорогостоящие позиции, такие как профессиональный перфоратор, взять в аренду.
- Паяльник для полипропиленовых труб (с разными насадками);
- Труборез для ровного среза без заусенцев;
- Строительный уровень для соблюдения уклонов;
- Перфоратор с алмазными бурами для штробления;
- Разводной ключ для затяжки фитингов;
- Рулетка и маркер для разметки;
- Монтажная пена для фиксации труб в пазах.
| Инструмент | Назначение | Статус | Средняя цена |
|---|---|---|---|
| Паяльник ПП | Сварка стыков труб | Обязательно | 2500-5000 руб |
| Труборез | Равный рез трубы | Обязательно | 800-1500 руб |
| Перфоратор | Создание штроб | Обязательно | 5000-12000 руб |
| Уровень | Контроль горизонтали | Обязательно | 500-1200 руб |
| Ключ разводной | Монтаж арматуры | Обязательно | 400-900 руб |
Организация рабочего пространства
Сначала необходимо полностью расчистить зоны, где будут проходить трассы водоснабжения. Мебель и незакрепленные предметы убираются из помещений, чтобы обеспечить свободный доступ к стенам и полу. Хрупкая отделка, если она уже присутствует, закрывается защитной пленкой. Организуется система оперативного выноса строительного мусора, так как штробление создает большое количество бетонной и кирпичной крошки.
Подготовка поверхностей под монтаж
Важно точно перенести чертеж на стены и пол, используя уровень и рулетку. Разметка трасс выполняется с учетом расположения будущей сантехники. После этого производится штробление стен — создание пазов, в которые будут укладываться трубы. Все пазы тщательно очищаются от пыли и мелких камней. Проверяются углы примыкания и соблюдаются необходимые уклоны, чтобы избежать застоя воды в определенных участках системы.
Пошаговая технология разводки труб
Следовать нужно строго определенному алгоритму, чтобы исключить ошибки в архитектуре сети.
- Составление чертежа (2-4 часа). Определение всех точек водоразбора и выбор между тройниковой и коллекторной схемой.
- Монтаж ввода воды в дом (4-6 часов). Прокладка основной трубы от скважины или городского узла в помещение.
- Установка водомерного узла (3-5 часов). Монтаж счетчиков, фильтров грубой очистки и редуктора давления.
- Сборка магистралей (8-12 часов). Прокладка основных стволов ХВС и ГВС от узла ввода до распределительных точек.
- Монтаж коллектора или тройников (4-6 часов). Создание узла распределения потоков воды по разным веткам.
- Подводка к точкам потребления (6-10 часов). Прокладка труб от магистрали к смесителям, унитазу и стиральной машине.
- Установка водорозеток (3-5 часов). Фиксация выходных отверстий труб на заданной высоте и глубине.
- Герметизация соединений (4-8 часов). Проверка всех стыков, использование уплотнителей и пайка соединений.
- Опрессовка системы (2-4 часа). Подача давления в систему для выявления возможных протечек до заделки штроб.
- Финальная проверка (2 часа). Контрольный запуск воды и проверка напора во всех точках.
Из личного опыта: однажды при штроблении стен я заложил трубу слишком глубоко, из-за чего при установке водорозетки пришлось использовать удлинители, что создало лишние точки риска. Всегда оставляйте запас 1-2 см для удобства монтажа фитинга.
| Этап работ | Время выполнения | Критическая особенность |
|---|---|---|
| Разметка и штробы | 1-2 дня | Точность до миллиметра |
| Монтаж узла ввода | 1 день | Герметичность соединений |
| Разводка по точкам | 2-3 дня | Отсутствие лишних изгибов |
| Опрессовка | 0.5 дня | Выдержка под давлением |
| Фиксация труб | 1 день | Надежный крепеж к стенам |
Технические нюансы монтажа
Температурный режим при пайке полипропилена должен строго соответствовать инструкции производителя (обычно 260°C), иначе возможен перегрев и сужение внутреннего просвета трубы. Влажность воздуха в помещении не должна быть критически высокой в моменты склеивания или герметизации. Время высыхания большинства сантехнических герметиков составляет от 12 до 24 часов. При совмещении разных типов труб (например, ПП и PEX) следует использовать только сертифицированные переходные фитинги с соответствующими уплотнительными кольцами.
Распространенные ошибки при установке
Часто новички допускают промахи, которые приводят к снижению комфорта эксплуатации или авариям.
- Неправильный диаметр труб. Использование слишком узких труб на магистралях приводит к падению напора при одновременном включении кранов.
- Отсутствие запорных кранов. Невозможность перекрыть воду в одной комнате без отключения всего дома.
- Игнорирование уклонов. Создание «воздушных пробок» в системе из-за неправильного расположения труб.
- Ошибки в выборе фитингов. Использование дешевых аналогов, которые трескаются при температурном расширении.
- Отсутствие защиты труб. Прокладка труб в стяжке без гофры или изоляции, что затрудняет их замену.
Пример из практики: в одном из проектов был установлен редуктор давления слишком близко к счетчику без фильтра грубой очистки. В итоге мелкий мусор из городской сети забил клапан редуктора за месяц, и напор воды упал в два раза. Всегда ставьте фильтр перед любым регулирующим устройством.
Экономический расчет системы
Финансовые затраты складываются из стоимости материалов и оплаты услуг специалистов. Самостоятельный монтаж позволяет существенно сэкономить, но требует затрат времени и покупки собственного инструмента.
| Статья расходов | Своими руками (руб) | С мастером (руб) | Экономия (руб) |
|---|---|---|---|
| Материалы и фитинги | 15 000 | 15 000 | 0 |
| Инструмент (аренда/покупка) | 4 000 | 0 | -4 000 |
| Работа по монтажу | 0 | 25 000 | 25 000 |
| Расходники (пена, лента) | 2 000 | 2 000 | 0 |
| 21 000 | 42 000 | 21 000 |
Личный опыт показывает, что закупка материалов в крупных оптовых центрах одним списком позволяет снизить общие затраты на 10-15% за счет скидок на объем.
Правила эксплуатации после запуска
Регулярно проверяйте состояние соединений в сантехническом шкафу, особенно после резких перепадов температуры или давления. Срок службы современных полимерных материалов составляет от 25 до 50 лет при условии соблюдения температурных режимов. Ревизию системы рекомендуется проводить раз в два года, проверяя работу запорной арматуры и чистоту фильтров. При появлении даже минимального запотевания на трубах следует проверить герметичность стыков.
Сравнение вариантов разводки
Существуют два основных подхода к организации водоснабжения, каждый из которых имеет свои особенности.
- Тройниковая схема: одна магистраль с ответвлениями. Дешевле в реализации, но при большом разборе воды напор в дальних точках падает.

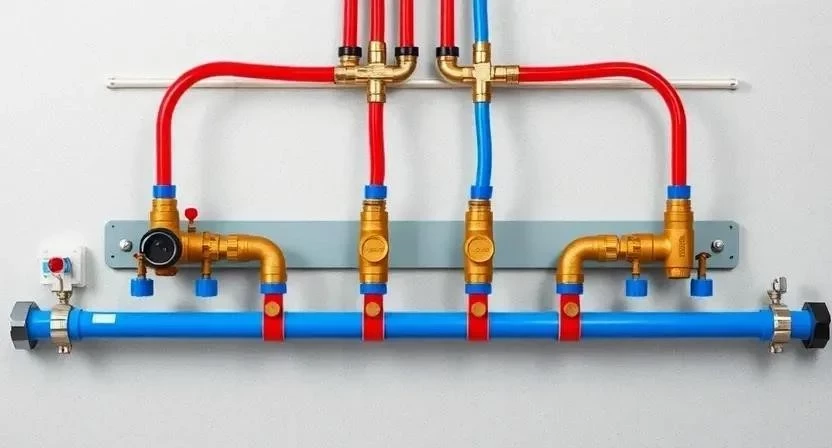

- Коллекторная схема: каждая точка имеет свою отдельную трубу от общего распределителя. Дороже, но обеспечивает стабильный напор и возможность отключения любого прибора независимо от других.
| Параметр | Тройниковая разводка | Коллекторная разводка | |
|---|---|---|---|
| Стоимость материалов | Низкая | Высокая | Тройниковая выгоднее |
| Стабильность напора | Средняя | Высокая | Коллекторная лучше |
| Сложность монтажа | Простая | Средняя | Тройниковая проще |
| Надежность (риск протечек) | Средняя | Высокая (меньше стыков) | Коллекторная надежнее |
| Объем труб | Меньше | Значительно больше | Тройниковая компактнее |
Ответы на популярные вопросы
Какой диаметр трубы выбрать для душа?
Для подводки к душу оптимально использовать трубу диаметром 20 мм (ПП), чтобы обеспечить достаточный напор даже при работе других приборов.
Можно ли замуровывать трубы в стену?
Да, но только после проведения опрессовки и использования защитной гофры или теплоизоляции, чтобы избежать трения трубы о бетон при тепловом расширении.
Как выбрать фильтр для воды?
Для защиты системы обязателен фильтр грубой очистки (косой фильтр) с сеткой 100 мкм, который задерживает песок и ржавчину.
Что лучше: полипропилен или сшитый полиэтилен?
Полипропилен дешевле и проще в монтаже, сшитый полиэтилен надежнее, долговечнее и идеально подходит для коллекторных систем.
Нужен ли редуктор давления?
Да, если давление в магистрали превышает 4-5 бар, редуктор предотвратит разрыв соединений и износ смесителей.
Как проверить систему на герметичность?
С помощью ручного или электрического опрессовочного насоса, создав давление в 1.5 раза выше рабочего на период от 30 минут до нескольких часов.
Можно ли соединять разные типы труб?
Можно, используя специальные комбинированные фитинги (переходники), но не рекомендуется делать это внутри стен — лучше выносить такие соединения в доступные узлы.
