Как сделать колодец своими руками

Этап четвертый. Защищаем конструкцию от поверхностных вод

Для поддержки чистоты колодца его необходимо должным образом защитить. Вода должна поступать в шахту только снизу, в связи с чем стенки должны быть надежно изолированы. Для этого прочно соединяем кольца друг с другом, прибегнув к одному из двух возможных способов.

Колодец

1. Сверлим стенки колец и фиксируем их при помощи металлических скоб, посаженных на болты.
2. Скручиваем кольца стальной проволокой, цепляя ее за погрузочные проушины. Для закручивания проволоки используем металлический стержень, к примеру, лом.

Наружная и внутренняя герметизация бетонных колец традиционными битумными материалами

Швы укрепляем по следующей схеме.

Шаг 1. Укладываем в пустоты между кольцами куски льняного каната (отличный материал – натуральный и экологически безопасный).

Шаг 2. Канаты замазываем раствором из песка, цемента и жидкого стекла. Этим мы добьемся надежной гидроизоляции, которая к тому же будет совершенно нейтральной при контакте с водой.

Шаг 3. Поверх верхних колец роем котлован метровой глубины.

Шаг 4. Гидроизолируем внешнюю поверхность колец, используя жидкую битумную мастику.

Шаг 5. Укладываем вокруг верхних колец термоизоляционный слой (можем использовать любой вспененный полимер, например, пенопласт).

Шаг 6. Засыпаем котлован вокруг колодца глиной. Это называется «глиняный замок».

Глиняный замок колодцаГлиняный замок колодца

Когда лучше всего заняться обустройством колодца

Перед тем как ознакомиться с инструкцией, которая поможет ответить на вопрос о том, как сделать колодец самостоятельно, необходимо выбрать подходящее для монтажа время. Многие специалисты рекомендуют начать обустраивать скважину поздней осенью. Это связано с тем, что в это время количество атмосферных осадков, выпадающих на почву, сведено к минимуму. Соответственно, и уровень грунтового источника будет ниже.

Безусловно, зимой уровень воды является наименьшим, однако не каждая бригада специалистов работает в этот период. Затруднение заключается в низкой температуре, которая делает почву твердой и труднопроходимой. Цена копки колодца зимой может быть выше, но некоторые бригады готовы за обычную стоимость выполнить всю необходимую работу.

Наиболее подходящим временем года для монтажа колодца является поздняя осень

Весенний период является самым неприемлемым для организации колодца. Это связано с таяньем снега и обильными осадками. В свою очередь, летом засуха может сильно повлиять на уровень грунтовых вод. Таким образом, поздняя осень является наилучшим временем для монтажа скважины на загородном участке.

Строительство своими руками

При строительстве эко дом важным критерием является его расположение, так как необходимо по максимуму использовать энергию солнца, как для отопления всех помещений, так и для нагрева горячей воды и это необходимо учитывать при самостоятельном проектировании дома. Правильно расположенный относительно юга дом, позволит использовать максимальное количество солнечной энергии, тем самым, уменьшая нагрузку на имеющиеся инженерные системы.

Выбор места

При выборе места расположения эко дома и его правильного размещения на земельном участке, очень важно знать, что эко дом не должен быть затенён с восточной стороны, а в особенности с южной и западной, так как от этого полностью зависит эффективность эко дома. После правильного выбора места для возведения эко дома, приступают к непосредственному строительству корпуса своими руками

Основными составляющими корпуса эко дома, является его долговечность, хорошая теплоизоляция, а также отличная механическая прочность. По всему периметру экодома устанавливаются специальные буферные зоны, которые способны обеспечить ему дополнительную защиту по сохранности тепла. К корпусу экодома, впоследствии можно пристроить как летнюю веранду, так и мастерскую либо же гараж

После правильного выбора места для возведения эко дома, приступают к непосредственному строительству корпуса своими руками. Основными составляющими корпуса эко дома, является его долговечность, хорошая теплоизоляция, а также отличная механическая прочность. По всему периметру экодома устанавливаются специальные буферные зоны, которые способны обеспечить ему дополнительную защиту по сохранности тепла. К корпусу экодома, впоследствии можно пристроить как летнюю веранду, так и мастерскую либо же гараж.

Теплоизоляция эко дома

При строительстве эко дома своими руками, повышенное внимание уделяется так называемым «мостикам холода», где возможно проникновение в дом холода с улицы. В северный регионах, следует предусмотреть при строительстве эко дома, создание дополнительной термической маски, по всему периметру дома

Термическая маска сооружается из более тяжёлых строительных материалов. Днём такая маска способна эффективно накапливать солнечное тепло, а ночью эффективно сохранять его.

Если эко дом возводиться по каркасной технологии, то его внешний периметр, как правило, делают из лёгких естественных материалов, таких например как солома. В данном случае в доме устанавливают систему, которая является активным аккумулятором тепла. В качестве такой системы, может выступать как обычный обогреватель, так и дымоход открытого типа.

Фундамент

Как и все строения, эко дом также имеет фундаментальное основание. В зависимости от типа грунта, на котором возводиться строение, а также глубины подземных вод и режимов паводка, при возведении эко дома может быть использованы следующие типы фундаментов: ленточный, столбчатый, либо же различные мелкоблочные типы фундаментов. По периметру всего фундамента в обязательном порядке следует устроить надёжную дренажную систему.

Стены и облицовка

Стены эко дома являются многослойными и имеют до четырёх слоёв. Первый слой состоит, как правило, из побелки, обоев либо же краски. Второй слой, состоит из штукатурки, а также пароизоляции и несущей стены. Третий слой содержит утеплитель, в качестве которого часто применяется солома. Четвёртым слоем выступает вентилируемый зазор и облицовочный материал фасада. Для того чтобы в дальнейшем предусмотреть расслоение стен эко дома, необходимо использовать специальные стяжки в процессе возведения его стен.

Облицовка стен эко дома, чаще всего выполнена из дерева, декоративного кирпича либо же штукатурки и может быть сделана своими руками. Главным критерием при выборе облицовочного материала для эко дома, является его повышенная стойкость к различным атмосферным осадкам.

Кратко о залегании грунтовой воды

Цель строительства колодца на загородном участке заключается во вскрытии водоносного пласта, способного покрыть потребности семьи в питьевой или технической воде. Первую употребляют согласно названию, вторую для полива участка, уборки и подобных нужд.

Определиться с питьевой и технической категорией необходимо на стадии планирования будущей выработки, потому что от этого зависит ее глубина и конструкция. Различаются категории по степени загрязнения. В химическом составе технической воды больше минеральных примесей, допускается наличие запаха и легкого замутнения. Питьевая вода обязана быть кристально прозрачной, лишенной напрочь запаха и вкуса.

Породы в земной коре залегают пластами, в пределах которых грунты обладают равнозначными физико-механическими свойствами и одинаковой структурой

Водоносными называются пласты равнозначной по составу и структуре породы, вмещающие грунтовую воду. На геологическом разрезе они выглядят как полосы произвольной ширины, залегающие под наклоном или относительно горизонтально.

Верхняя граница пласта именуется кровлей, нижнюю называют подошвой. В зависимости от мощности водоносного слоя и от необходимого количества воды колодец может вскрывать лишь кровлю, пересекать 70% пласта или устанавливаться дном на подошву. Кровля водоносного пласта в свою очередь служит подошвой вышележащего слоя, а подошва кровлей нижележащего.

У появления воды в толщах пород есть два естественных пути, это:

• Проникновение в грунты атмосферных осадков или вод близлежащих водоемов. Вода свободно проходит сквозь водопроницаемые отложения, к которым относятся пески, галечники, щебнистые и гравийные массы. Процесс просачивания или проникновения называется инфильтрацией, а пропустившие через себя воду слои называют водопроницаемыми.
• Конденсация влаги в пластах, зажатых между двумя водонепроницаемыми или иначе водоупорными слоями. Не пропускают воду глины, суглинки, полускальные и скальные породы, не имеющие трещин. Залегающая между ними вода может быть напорной: при вскрытии уровень ее повышается, иногда фонтанирует.

Трещиноватые скальные и полускальные разновидности могут вмещать воду, но напора у нее нет или он слабый. На химический состав трещинной воды обязательно окажут влияние вмещающие породы. Известняки и мергели обогатят ее известью, доломиты магнием, гипс на пару с каменной солью насытят хлористыми и сернокислыми солями.

Подземные воды образуются в результате инфильтрации атмосферных осадков или вод соседних водоемов и в результате конденсации внутри пласта

Водопроницаемость и водонепроницаемость – две весьма важных характеристики для желающих знать, как построить полноценный колодец своими руками, потому что:

• Наличие непроницаемой породы над водоносом исключает просачивание грязных стоков в пласт. Воде, добытой из перекрытого водоупором слоя, может быть присвоена категория питьевой.
• Отсутствие водоупора сверху водоноса сигнализирует о запрете применения воды для питьевых целей. Она называется верховодкой и применяется исключительно для хозяйственных нужд.

Если владельца участка интересует техническая категория, вполне достаточно вскрыть или углубиться в слой с верховодкой. Ствол колодца в таких случаях значительно короче, чем ствол выработки для питьевой воды. Правда, зеркало верховодки сложно назвать устойчивым. Засушливым летом и зимней порой уровень в подобных выработках ниже, чем в дождливые осенние и весенние периоды. Запасы воды будут соответственно колебаться.

Пласты, способные отдавать воду при вскрытии шахтой, называются водоносными, породы, не пропускающие и не отдающие воду, называются водоупорными или водонепроницаемыми

Для получения стабильного количества воды в колодце верховодку необходимо пройти и углубиться в нижележащий водоносный пласт. Обычно между ним и верховодкой несколько проницаемых и водонепроницаемых слоев. Значит, есть вероятность дойти до питьевой воды. Однако ствол такого колодца значительно длиннее: материала, времени и трудовых усилий на его строительство уйдет больше.

Важно. Вода питьевой категории обязана пройти проверку в местный орган санэпиднадзора

По результатам анализов делают выводы об ее пригодности. В случае необходимости рекомендуют меры по очистке.

Устройство фундамента

Фундамент — невидимая глазу часть конструкции, от качества которой зависит надежность постройки. Фундамент на склоне имеет свои особенности: он более сложен в реализации и часто имеет несимметричную форму. Для выбора оптимального основания проводят анализ грунта и вычисляют допустимую нагрузку на почву. У домов на сложном рельефе встречаются три вида фундамента:

• Горизонтальный. Стандартное основание, ленточное или свайное по конструкции, подходит для участка с однородным грунтом. Больших затрат потребует организация строительной площадки и подъезда к ней. Потребуется вызвать спецтехнику, которая снимет лишний грунт и выровняет необходимый участок.
• Ступенчатый. Разновидность ленточного фундамента, у которого толщина бетонной подложки будет меняться из-за наклона поверхности. Такое основание выглядит как обычный горизонтальный фундамент, но в нижней части слой бетона будет максимальным, а сверху — минимальным. Выемка грунта при организации ступенчатого фундамента не производится.

Видео описание

О современном норвежском проекте на склоне в следующем видео:

Дополнительные работы при строительстве жилья на склоне

Дом на склоне с цокольным этажом и террасой является популярным вариантом обустройства жилья. Фундамент и террасы служат основополагающей частью постройки, они распределяют давление на землю и препятствуют смещению грунта. Чтобы защитить их от негативного воздействия природных сил, проводят дополнительные мероприятия, позволяющие сделать склон крепким и безопасным. К таким работам относится:

Организация дренажной системы. Эффективное отведение дождевых и талых вод самым положительным образом сказывается на состоянии стен и фундамента. Чтобы вода текла упорядоченно, вдоль террасных подпорных стен прокладывают канвы и засыпают их щебнем.

Схема ступенчатого дома на сваяхИсточник stroy-dom-pravilno.ru

Уплотнение грунта. Вокруг постройки рекомендуется соорудить бетонную отмостку и дополнительно заменить часть грунта песком. На других участках можно использовать геотекстиль и армированные решетки.

Проект загородного дома на склоне: нюансы конструкции

Проекты, разработанные с учетом перепада (иногда значительного) высоты, всегда выглядят небанально. Такие постройки можно условно разделить на два типа:

• Дома ступенчатой этажности. Конструкция может быть каскадно-секционной, когда элементы постройки сдвинуты друг относительно друга по вертикали. Для крутых склонов подходит террасная конструкция, когда крыша одной постройки служит террасой для другой. В обоих случаях строение напоминает ступени.
• Дома переменной этажности. Здесь крыши всех составных частей постройки находятся на одном уровне, а количество этажей каждой части может быть разным (что зависит от рельефа). Такое жилье разрешается возводить на любых склонах.

Загородный дом ступенчатой этажности в современном стилеИсточник pinterest.at

При проектировании дома на склоне используются приемы, повышающие надежность и комфорт проживания:

• В многоярусных домах, расположенных на нескольких уровнях, предусматриваются отдельные входы на каждом ярусе, что очень практично и удобно (особенно для гостей).
• Плоская эксплуатируемая кровля. Идеальный вариант, особенно, если участок небольшой по площади. Многоярусные дома с плоской крышей — находка для организации зон отдыха: всевозможных патио, беседок, террас с барбекю и детских игровых площадок.
• Сад на крыше. Современные технологии (использование мембранных материалов) позволяют озеленить даже крышу, создав экологичный и востребованный уголок отдыха. Озеленение крыши должно быть заложено в проекте, поскольку только специалисты могут правильно распределить нагрузку (место для деревьев, например, выбирают над несущими стенами).

Использование панорамного остекленияИсточник architizer.com

Элементы фасада. Проект в любом стиле выиграет от использования панорамных окон. Современные окна большой площади имеют улучшенные теплоизоляционные качества и подходят для использования в регионах с продолжительными и морозными зимами.

Затраты на возведение дома на склоне напрямую связаны с особенностями рельефа и свойствами грунта, поэтому предварительное геологическое исследование является важным этапом возведения жилья. Полевые работы дадут возможность проанализировать исходные данные и определить оптимальные параметры строительства. Применение геологической разведки помогает уменьшить итоговую стоимость строительных работ (включая нулевой цикл) на 10-15%.

Пошаговая инструкция по изготовлению домика для колодца

1. Измерить диаметр или ширину оголовка колодца. На основании этих размеров будет рассчитываться периметр деревянной основы конструкции.

   Каркасная основа

2. Из бруса сечением 50х100 мм изготовить деревянную раму. Удобней делать её на ровной поверхности, проверяя конструкцию при помощи строительного уровня.

3. К раме, перпендикулярно её основанию, прикрепить 2 бруса (вертикальные стойки) сечением 50х100 мм длиной 72 см. Вверху соединить их брусом сечением 50х50 мм, который будет играть роль конька.

   Конструкция готова для установки на колодезное кольцо

4. Вертикальные стойки соединить с основанием каркаса (в его углах) при помощи стропил. Для того чтобы стропила плотно прилегали, необходимо верхние концы стоек с обеих сторон обрезать под углами в 45 градусов.

   Верхние концы вертикальных стоек подпилены с двух сторон под углом 45 градусов

5. К основанию одной из сторон каркаса (в том месте, где будет дверь), прикрепить широкую доску. На неё в дальнейшем будут ставиться вёдра с водой из колодца. Её ширина не должна быть менее 30 см.

6. На оставшиеся стороны набить доски меньшей ширины. Это нужно для прочности конструкции и удержания её на кольце колодца.

   Закрепление конструкции на бетонном кольце

7. Готовый каркас прикрепить на бетонное кольцо колодца при помощи болтов. Для этого необходимо совместить отверстия стоек и бетонного кольца, в которые вставить болты и закрутить гайки.

   Вертикальные балки закрепляются к бетонному кольцу на болты

8. Установить ворот с рукояткой на вертикальные стойки. Закрепить его в конструкции.

   Ворот закреплён металлическими пластинами к вертикальным стойкам

9. Прикрепить к каркасу дверь с ручкой и шпингалетом.

   Поверхность скатов готова к покрытию кровельным материалом

10. Обшить фронтоны и скаты каркаса досками. Крайние доски скатов должны выходить за пределы конструкции. Это сыграет роль козырька и защитит фронтоны от намокания.
11. Закрепить кровельный материал на скатах крыши.

Каркас должен иметь правильную геометрическую форму, так как смещения и перекосы в будущем негативно скажутся на целостности конструкции. Места соединений деревянных элементов каркаса можно дополнительно укрепить металлическими уголками. Для этого подойдут саморезы с редким шагом резьбы диаметром от 3,0 до 4,0 мм и длиной от 20 до 30 мм.

Когда конструкция установлена на кольцо колодца, можно приступить к изготовлению ворота. Это приспособление необходимо для подъёма и спуска ведра.

Ворот для колодца

Круглое бревно длиной 90 см и диаметром от 20 см и более. Длина ворота должна быть на 4–5 см меньше, чем расстояние между вертикальными стойками. Это даёт возможность не задевать стойку краем ворота.

Размеры металлических элементов должны точно подходить к отверстиям ворота

• Предварительно его нужно очистить от коры, выровнять рубанком и отшлифовать.
• Для сохранения цилиндрической формы, края бревна обмотать проволокой или обтянуть металлическим хомутом.
• В торцах бревна, по центру, просверлить отверстия диаметром 2 см и глубиной 5 см.

Перед изготовлением ворота бревно должно быть сухим и без трещин

• Сверху закрепить металлические шайбы с аналогичными отверстиями. Это необходимо для предотвращения разрушения и растрескивания древесины во время эксплуатации.
• Такие же отверстия просверлить на одинаковой высоте в вертикальных стойках. Потом туда вставить металлические втулки.
• В готовые отверстия бревна вбить металлические пруты: слева — 20 см, справа — Г-образная рукоятка ворота.

Металлические детали для ручного ворота

• Подвесить ворот с металлическими деталями на вертикальные стойки.
• Прикрепить к вороту цепь и подвесить к ней ёмкость для воды.

Дверца на домик своими руками

К одной из сторон каркаса закрепить 3 бруска (предназначенные для каркаса двери) сечением 50х50 мм;

Брусы крепятся к стропилам и основанию всей конструкции

В соответствии с размерами каркаса собрать дверь из одинаковых досок. Сверху, снизу и по диагонали подогнанные доски скрепляются брусками;

• Прикрепить металлические петли к дверце;
• Затем установить дверцу на каркас и закрепить петли на саморезы или гвозди;

Дверные петли закреплены гвоздями

• Закрепить на внешней стороне двери ручку и шпингалет;
• Проверить дверь. Она не должна зацепляться при открытии и закрытии.

Установка кровельного материала

Последним этапом постройки домика для колодца будет установка гидроизоляционного слоя на крышу. Это сохранит древесину и продлит срок эксплуатации конструкции. В качестве защиты от воды используют рубероид или, как в нашем случае, мягкую черепицу.

В качестве кровли выбрана мягкая черепица

Виды колодцев

Колодец собой представляет шахту, которая достигает водного горизонта с водой, пригодной для употребления. От того, на какой глубине залегает водный слой, специалисты делят эти гидротехнические сооружения на два типа:

1. Ключевой или поверхностный. Это когда на загородном участке есть ключ, из которого бьет чистейшая питьевая вода. Удобный вариант, малозатратный.
2. Шахтный. Это когда до водного слоя надо выкапывать грунт, сооружая шахту круглого или квадратного сечения. Глубина сооружения может доходить до 10 м.

Есть такое термин – абиссинский колодец. В том виде, в котором все мы привыкли видеть колодцы, это сооружение не является таковым. Это скважина, сформированная стальной трубой, которую забивают в грунт. Для поднятия воды требуется или электрический насос, или ручная качалка. Глубина формирования скважины – до 30 м.

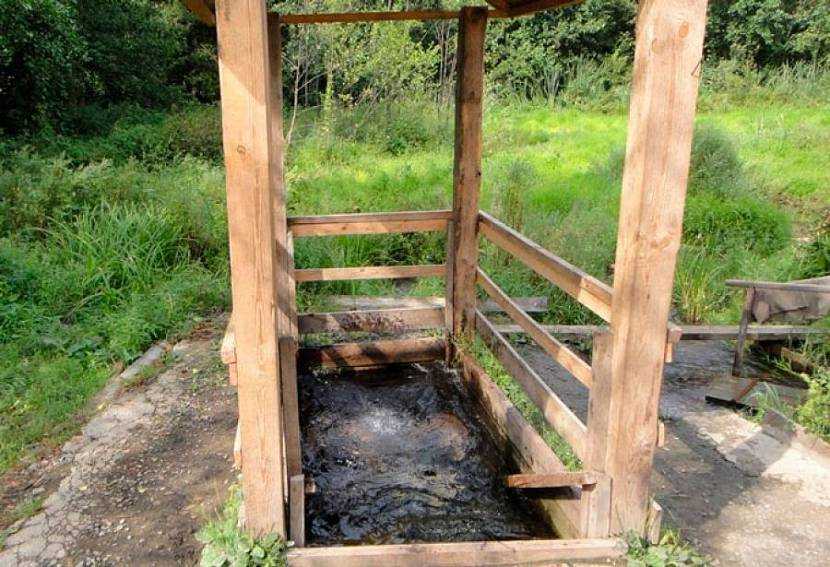

Ключевой колодец на дачном участкеИсточник novamett.ru

Типы колодцев

Существует три типа, которые определяют эксплуатационный запас воды внутри гидротехнического сооружения и способа ее подачи в ствол.

1. Колодцы несовершенного типа. Сооружают эту разновидность так, чтобы шахта не упиралась в твердую породу. То есть стенки формируются так, чтобы ствол сооружения погружался в водоносный слой примерно на 70%. То есть забор воды в колодец производиться и через стенки строения, и через дно.
2. Совершенного типа. Это когда ствол шахты упирается в прочную породу. В этом случае вода проникает в колодец только через стенки.
3. Совершенного вида с зумпфом. Последний – это водосборник, который закладывается в нижнем прочном слое. А вода поступает в сооружение сквозь стенки шахты.

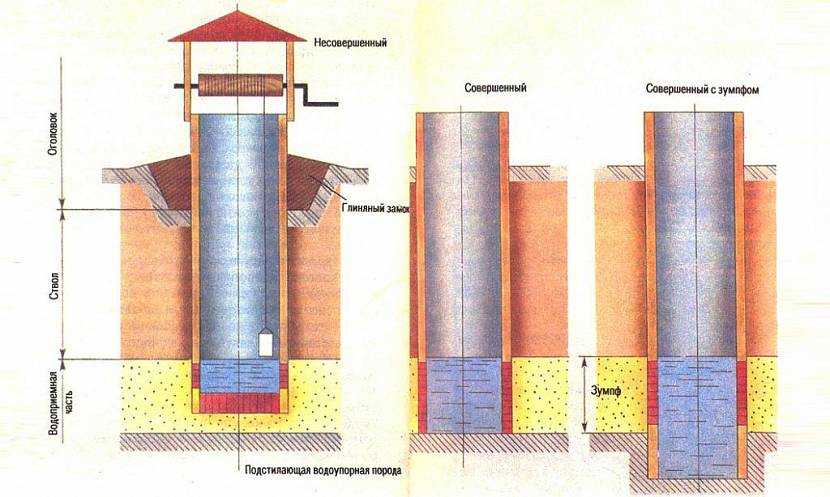

Три типа колодцев для водыИсточник sevparitet.ru

1 Варианты создания и назначение декоративных колодцев

При строительстве сооружения не преследуется цель создать источник воды. Преимущественно оно служит для украшения дачного участка, выделяясь своей оригинальностью. Не исключается придача ему полезных функций, что практичные хозяева используют:

• скрывают люки канализации, другие коммуникации, портящие общий дизайн;
• защищают емкости для сбора воды от попадания пыли и мусора;
• прячут мелкий садовый инвентарь, шланги для полива;
• облагораживают выходящий на поверхность оголовок скважины.

На строительном рынке предлагается большое количество декоративных колодцев от различных фирм. Их стоимость довольно значительная, а дизайн не радует разнообразием – в большинстве это домики в виде сруба или обшитые вагонкой. Поэтому многие предпочитают сделать конструкцию самостоятельно. Дача и сад при условии правильного расположения и оформления преображаются.

Колодец в стиле кантри

Наиболее распространенная форма объекта – домик. Оригинальность ему придает крыша, которую выполняют в нескольких вариантах. Обычная с двумя или четырьмя скатами напоминает славянскую избушку. Если загнуть углы подобно тому, как это делают на восточных пагодах, украсить сад другими подобными элементами, получается интересное неординарное сооружение.

Восточный стиль придается формой крыши

Декоративный колодец делается в том же стиле, что и общее дизайнерское решение участка:

• кантри – в виде обычного деревенского домика, который украшен резными деталями, а вокруг растет сад;
• восточный – кроме крыши с загнутыми кверху углами, подбирают соответствующую расцветку, декор;
• современный (модерн, минимализм и др.) предполагает использование материалов, одинаковых с теми, что применялись для постройки других объектов, аналогичную технику исполнения;
• средневековый – отличается крупными массивными формами, домик строится из камня, имеет остроконечный верх и небольшие узкие окна.

Создание декоративного колодца – увлекательное занятие, которое позволяет продемонстрировать свое мастерство строителя и дизайнера. Вариантов – огромное количество, а преимущество самостоятельного изготовления в том, что даже самый бросовый материал, использованный для строительства, при умелом применении преображает участок.

Как построить колодец своими руками правильно

По используемому материалу

• деревянные;
• кирпичные;
• каменные;
• бетонные.

В первом случае основным орудием служит лопата. Шахта должна быть такого размера, чтобы в ней можно было свободно поместиться со всем необходимым инструментом. Например, 1,2 м×1,2 м или больше. Размер трубчатого колодца меньше. Для его создания применяется специальное оборудование. Если вода залегает глубоко, то трубчатый колодец предпочтительней.

Типы подземных вод

• верховодка – первый водоносный слой, непригодный для использования, при бурении колодца его проходят;
• грунтовые – безнапорные, залегают глубже верховодки, и уже подходят для питья и прочих нужд;
• артезианские – напорные, глубокозалегающие воды.
