Организация водоснабжения в жилом помещении начинается с выбора схемы прокладки магистралей. Стоимость материалов для лучевой системы может быть на 30-50% выше, а время монтажа увеличивается из-за большего метража труб. Коллекторная или тройниковая разводка труб: сравнение и выбор помогут определить оптимальный вариант под конкретный бюджет и планировку. Правильный расчет на старте исключает переделку коммуникаций после чистовой отделки.
Особенности систем водоснабжения

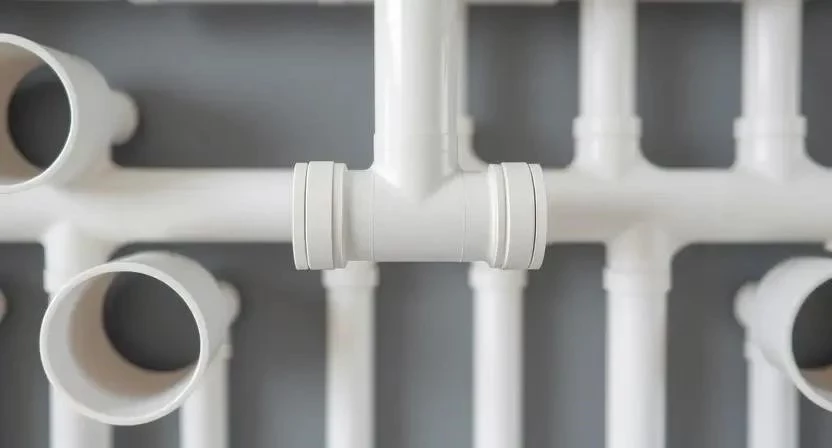

Тройниковая разводка труб представляет собой последовательную схему, где одна основная магистраль проходит через все помещения, а от нее с помощью тройников отходят ответвления к точкам водоразбора. Этот метод считается классическим и наиболее простым в реализации. Коллекторная разводка труб работает по лучевому принципу: от центрального распределительного узла (гребенки) к каждому смесителю или прибору прокладывается отдельная труба. В современном строительстве оба подхода востребованы, однако выбор зависит от требуемого комфорта и технических возможностей объекта.
Технические параметры и работа системы
Стабильность напора напрямую зависит от выбранной архитектуры сети. В последовательной схеме при одновременном включении нескольких кранов наблюдаются перепады давления, так как вода распределяется по одной трубе. Лучевая система полностью решает эту проблему, обеспечивая равный приток жидкости в каждую точку. Гидравлическое сопротивление в коллекторной схеме ниже за счет отсутствия множества соединений на магистрали.
| Параметр | Тройниковая разводка | Коллекторная разводка | Влияние на эксплуатацию |
|---|---|---|---|
| Стабильность давления | Низкая (зависит от точек) | Высокая (стабильный напор) | Комфорт при одновременном использовании |
| Гидравлическое сопротивление | Высокое (много тройников) | Низкое (прямые линии) | Скорость подачи воды |
| Зависимость точек друг от друга | Сильная | Отсутствует | Отсутствие скачков температуры |
| Риск падения напора | Высокий при нагрузке | Минимальный | Надежность работы сантехники |
| Сложность балансировки | Требует подбора диаметров | Автоматическая | Равномерность потока |
Технология монтажа и сложность установки
Монтаж труб в квартире при использовании тройниковой схемы требует меньше материалов, но большего внимания к подбору диаметров труб, чтобы избежать падения давления. Коллекторная система требует значительного увеличения общего метража труб, так как каждая линия идет отдельно. Однако количество соединений внутри стен в лучевой схеме сводится к минимуму, что повышает общую надежность.
- Проектирование схемы разводки труб в ванной и на кухне.
- Разметка точек водоразбора и трасс прохождения труб.
- Установка редуктора давления и фильтров грубой очистки.
- Монтаж коллекторного узла или магистральной трубы с тройниками.
- Прокладка трубопроводов от узла к потребителям (сшитый полиэтилен или полипропилен).
- Установка запорной арматуры и фитингов на концах линий.
- Проведение опрессовки системы для проверки герметичности.
- Изоляция труб и закрытие штроб.
Из личного опыта: при установке тройниковой схемы в небольшом санузле удалось сэкономить около 40% на стоимости труб, но возникла проблема с перепадом температуры в душе, когда кто-то открывал кран на кухне.
Долговечность и эксплуатационные характеристики
Срок службы водопровода зависит от качества материалов и количества соединений. Тройниковая схема имеет множество стыков, каждый из которых является потенциальной точкой протечки. В коллекторной системе трубы от гребенки до смесителя часто прокладываются цельным куском без промежуточных фитингов, что делает ее практически вечной.
- Качество используемого полипропилена или сшитого полиэтилена.
- Правильность пайки или обжима соединений.
- Наличие редуктора давления для защиты от гидроударов.
- Температурный режим эксплуатации воды.
- Качество монтажа запорных кранов.
- Степень защиты труб от механических повреждений в штробах.
- Периодичность очистки фильтров.
- Корректность подбора диаметров магистралей.
Эстетика и интеграция в интерьер
Разводка воды своими руками часто сталкивается с проблемой размещения узлов. Тройниковая схема незаметна, так как трубы скрыты в стенах. Коллекторная система требует установки специального шкафа для коллекторного узла, который должен быть доступен для обслуживания. Это влияет на дизайн интерьера, требуя выделения места в прихожей или санузле.

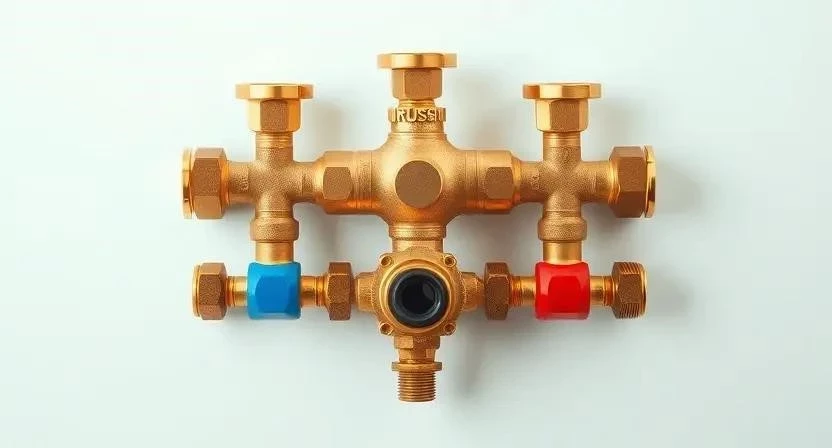

- Коллектор (гребенка) для холодной и горячей воды.
- Запорные краны на каждой линии.
- Смесительный клапан для настройки температуры.
- Манометры для контроля давления.
- Фильтрующие элементы.
- Крепежные хомуты для фиксации труб.
- Специальный сантехнический шкаф.
Расчет стоимости реализации
Стоимость разводки труб складывается из затрат на материалы и оплату работ мастера. Тройниковая схема обходится дешевле за счет меньшего расхода труб и отсутствия дорогостоящих коллекторов. Лучевая разводка требует больших вложений в сшитый полиэтилен и запорную арматуру.
| Статья расходов | Тройниковая (материалы) | Коллекторная (материалы) | Разница |
|---|---|---|---|
| Трубы (метры) | 15-20 м | 30-45 м | +100% |
| Фитинги/Тройники | Много | Минимум | -60% |
| Коллекторный узел | 0 руб. | От 10 000 руб. | +100% |
| Работа мастера | Средняя | Выше (сложность узла) | +20% |
| Эконом | Средний/Премиум | +40-70% |
Пример из практики: монтаж коллекторной системы в частном доме с 5 точками водоразбора обошелся на 25 000 рублей дороже тройниковой, но позволил полностью перекрыть воду в одном санузле без отключения всей остальной системы.
Преимущества и недостатки схем
Сравнение коллекторной и тройниковой разводки позволяет наглядно увидеть сильные и слабые стороны каждого метода.
| Критерий | Тройниковая разводка | Коллекторная разводка |
|---|---|---|
| Плюсы | Низкая цена, простота монтажа, минимум места. | Стабильный напор, надежность (нет стыков в стенах), удобство ремонта. |
| Минусы | Перепады давления, риск протечек в стыках, сложное обслуживание. | Высокая стоимость, большой расход труб, нужен шкаф. |
| Надежность | Средняя (зависит от пайки). | Высокая (минимум соединений). |
| Управление | Общее отключение воды. | Индивидуальное управление каждой точкой. |
| Сложность | Легко реализовать самостоятельно. | Требует квалификации мастера. |
Рекомендации по выбору под тип жилья
Выбор схемы зависит от площади объекта, количества жителей и бюджета. Для маленьких квартир с одним санузлом часто достаточно простой последовательной схемы. В больших домах или квартирах с несколькими ванными комнатами лучевая разводка является единственным верным решением для комфортной жизни.
| Тип жилья | Рекомендуемая схема | Обоснование |
|---|---|---|
| Маленькая квартира (1-2 комнаты) | Тройниковая | Экономия места и средств, малое число точек. |
| Средняя квартира (3+ комнаты) | Коллекторная | Комфорт при одновременном использовании воды. |
| Частный дом (1-2 этажа) | Коллекторная | Надежность магистралей, удобство управления. |
| Дача (сезонное жилье) | Тройниковая | Минимальные затраты, простота конструкции. |
| Коттедж с несколькими санузлами | Коллекторная | Исключение перепадов давления и температуры. |
- Общий бюджет на сантехнику.
- Количество точек водоразбора (смесители, стиральные машины, бойлеры).
- Наличие свободного места под коллекторный шкаф.
- Требования к стабильности напора воды.
- Планируемый срок эксплуатации жилья.
Мнения специалистов по материалам

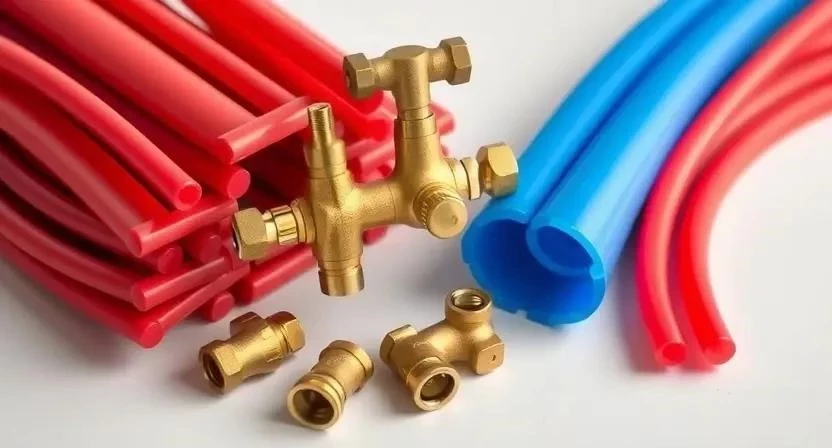

Опытные инженеры рекомендуют использовать сшитый полиэтилен (PEX) для коллекторных систем, так как он позволяет прокладывать трубы без соединений. Для тройниковой разводки чаще выбирают полипропилен из-за его доступности и простоты пайки. Важно помнить, что использование качественной запорной арматуры в обоих случаях значительно продлевает жизнь системы.
Из опыта работы: при монтаже в старом фонде, где давление в сети нестабильно, установка редуктора давления в паре с коллекторной разводкой полностью решила проблему гидроударов и шумных труб.
Ответы на часто задаваемые вопросы
Можно ли комбинировать обе схемы?
Да, возможно использовать тройниковую разводку для основных магистралей между этажами, а внутри санузлов применять коллекторную схему.
Влияет ли диаметр трубы на выбор разводки?
В тройниковой схеме диаметр должен уменьшаться от магистрали к потребителю, в коллекторной — все лучи обычно имеют одинаковый малый диаметр.
Какой материал лучше для коллектора?
Оптимальным выбором считается латунь или нержавеющая сталь, так как они устойчивы к коррозии и перепадам давления.
Нужен ли отдельный кран для каждой точки в лучевой схеме?
Да, это одно из главных преимуществ — возможность отключить один смеситель, не прекращая подачу воды в остальном доме.
Сложно ли обслуживать коллекторный узел?
Обслуживание сводится к проверке герметичности и чистке фильтров, что удобно благодаря размещению всех узлов в одном шкафу.
Что произойдет при протечке в тройниковой схеме?
Придется перекрывать воду во всем доме и вскрывать стену в месте разрыва.
Поможет ли коллектор при слабом давлении в городском водопроводе?
Сам по себе коллектор не увеличивает давление, но он распределяет имеющийся напор более эффективно, чем тройники.
Требуется ли специальный инструмент для монтажа лучевой системы?
Да, для сшитого полиэтилена требуются специальные расширители и пресс-инструменты.
