Требования к воздухообмену в котельной с газовым котлом

Из какого материала лучше выбирать дымоход?

Материалов, используемых в производстве дымоходов для частных домов на сегодняшний день существует множество

Но так как нам нужен надежный дымоход конкретно для газового котла, при выборе стоит обратить внимание на следующие критерии:

• Нужно выбирать такой материал, который будет устойчив к различным внешним факторам, например, огню, влаге, различным кислотам, которые могут выделяться в процессе горения;
• Газопроницаемость должна быть равна нулю – это один из важнейших критериев выбора при покупке дымохода для газового котла;
• Вес материала: лучше всего подбирать те варианты, которые не окажут воздействия на стены и фундамент дома.

Под вышеописанные критерии наиболее всего подходит дымоход из кислотостойкой нержавеющей стали – отвечает, как по критериям прочности, так и легкости конструкции.

 Остановимся подробнее на каждом из представленных сегодня на рынке материалах.

Дымоход из нержавейки

Как мы выяснили, данный вид материала является наиболее удачным решением для газового котла. Нержавеющая сталь устойчива к различного рода внешним факторам, при этом обеспечивая хороший уровень тяги. При желании такого вида дымоход можно без проблем установить и своими силами, так как он имеет совсем небольшой вес. Помимо этих плюсов у стального дымохода также есть еще одно неоспоримое достоинство – долгий срок службы. При правильной эксплуатации такой дымоотвод способен прослужить до 15 лет.

Также встречаются дымоходы из оцинкованной стали, которые во многом уступают предыдущим. Главным образом отличие заключается в устойчивости к горячим и влажным испарениям с повышенной кислотностью – оцинкованная сталь быстро разрушается под таким воздействием, а значит замена потребуется намного быстрее.

Дымоход из керамики

Безусловные лидеры среди дымоотводов по сроку службы – способны прослужить до 30 лет. Встречаются также модели с внешним стальным контуром европейского производства.

Конструкция обладает и серьезными недостатками: внушительный вес подойдет далеко не всем строениям, а также такой дымоход нужно устанавливать строго вертикально для формирования максимального уровня тяги, что также реально осуществить не во всех случаях.

Коаксиальный дымоход

Одна из наиболее современных версий дымоотводов. Обладает высокой эффективностью и уровнем безопасности, но и достаточно высокой стоимостью.

Такой дымоход для газового котла за счет своей конструкции с помощью двух труб сразу и берет воздух для процесса горения, и выдувает дым. Такие дымоходы обязательны при установке котла с закрытой камерой сгорания, но, как уже было сказано, их трудно отнести к бюджетному ценовому сегменту.

Дымоход из кирпича

Одна из наиболее неподходящих конструкций для такого рода оборудования, как газовый котел, так как довольно сложна в монтаже, недолговечна и требует регулярного обслуживания.

Существует версия с стальным корпусом внутри, то есть с так называемым «гильзованием», позволяющая достичь лучшей тяги. Такой вариант подойдет тем, кто устанавливает газовый котел в дом, где давно был установлен кирпичный дымоход. Таким образом, кирпичные стенки будут выполнять защитные функции, в то время как основная задача по созданию тяги ляжет на внутреннюю часть из нержавеющей стали.

Асбоцементная труба в качестве дымохода

Также относится к неэффективным решениям, так как обладает небольшим сроком эксплуатации, сложностью монтажа и установки и при длительном использовании асбоцементный материал может вызвать возгорание или взрыв. Асбоцементные трубы на сегодняшний день используются редко неслучайно – на рынке представлен большой выбор намного более безопасных и надежных моделей, не вызывающих беспокойство по поводу срока их службы.

Виды вентиляции

Основных видов вентиляции всего два: принудительная и естественная, а в ряде случаев используется комбинированная, которую иногда выделяют в отдельную категорию.

Как видно из названий, в первой разновидности вентиляции используется принудительная подача воздуха, для чего применяются воздушные насосы или вентиляторы. Во втором случае приток воздуха происходит за счет разности его температуры и давления – в помещении и вне его. Чтобы обеспечить воздухообмен, достаточно правильно расположить вентиляционные отверстия. Также часть воздуха может проникать в помещение через естественные отверстия – например, щели под дверями.

Если есть такая возможность, то выгоднее всего использовать комбинированная систему – пока с воздухообменом справляется естественная вентиляция, принудительная находится в режиме ожидания.

Естественная вентиляция

Если обеспечивается троекратная смена объем воздуха за час, то в стандартном шестиметровом (по высоте) помещении можно обойтись организацией естественного воздухообмена.

При понижении потолка на каждый метр придется увеличить воздухооборот на 25% минимум. Плюс, следует в любом случае проектировать воздухообмен с некоторым запасом.

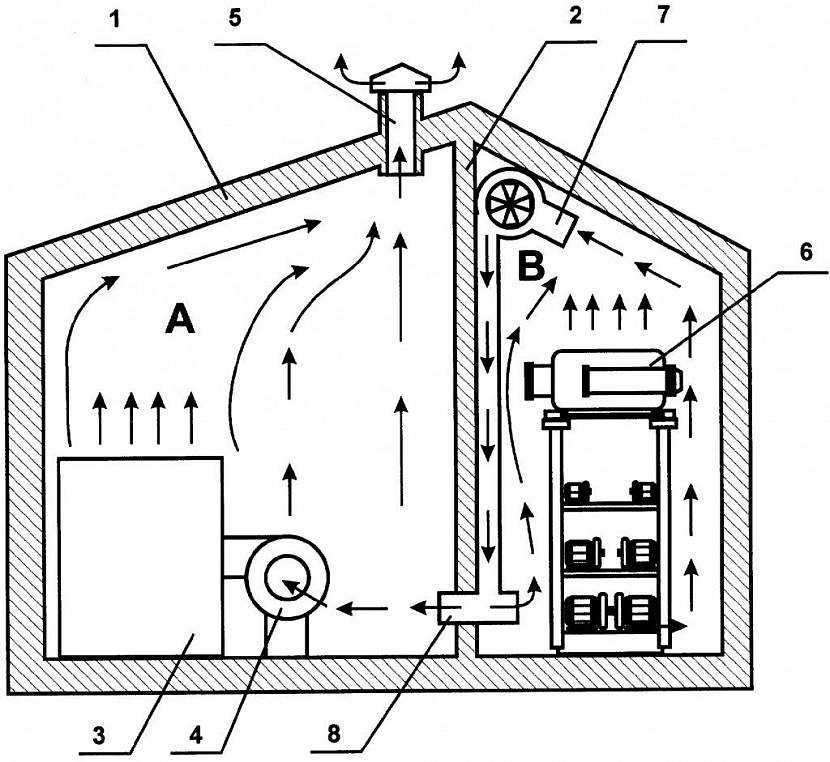

Схема работы вентиляционной системы в котельной частного домаИсточник pew.ledikycora.ru.net

Схема предельно проста – напротив котла, в двери или стене, организуется входное отверстие вентиляции (диаметр зависит от мощности котла), которое располагается не выше его рабочей области. Второе, вытяжное отверстие организуется над котлом, обычно на него крепится воздуховод с обратным клапаном (чтобы вытяжка работала только в одну сторону) и «зонтиком» на наружной стороне (чтобы трубу не заливало).

Расстояние между «входом» и «выходом» воздуха в помещении должно быть максимально возможным для обеспечения лучшей тяги.

Недостатки естественной вентиляции:

• Зависимость от погодных условий. Необходимо защищать воздуховоды от внешних воздействий среды.
• Сложность точного расчета кондиционирования. В зависимости от направления и силы ветра в помещение может поступать различный объем воздуха.
• Очень сложно спроектировать одну систему вентиляции для нескольких комнат – чтобы через все помещения проходила одна труба. Преимущественно вывод из каждой комнаты делается сразу на улицу.

Принудительная система вентиляции или проще говоря вытяжка для котла в частном домеИсточник m.yukle.mobi

Принудительная вентиляция

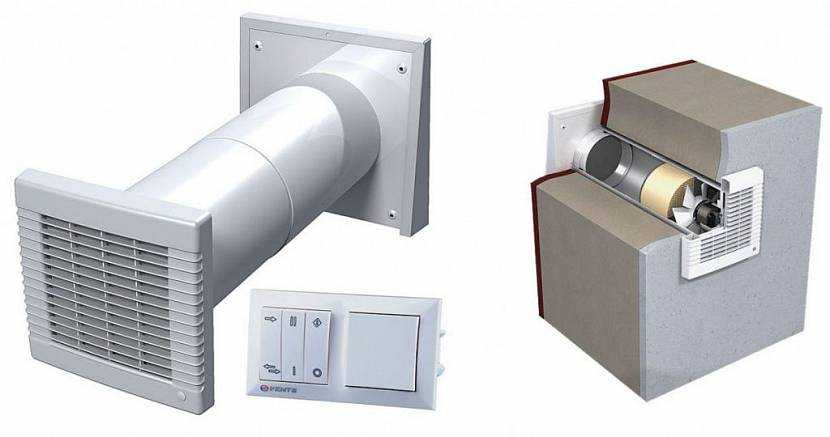

Принудительная подача воздуха осуществляется за счет так называемых «механических устройств», то есть вентиляторов. Такой тип обустройства воздухообмена удобен сразу двумя особенностями:

• Появляется возможность установки климатического оборудования, с калориферами и фильтрами, которое будет очищать и нагревать поступающий воздух;
• Также появляется возможность включения системы только в необходимые моменты, что позволит экономить электроэнергию, включая ее, например, только при работе котла.

Минусы принудительной вентиляции следующие:

Стоимость – прежде всего, такая система обойдется дороже, чем естественная вентиляция;
В ряде случаев, шумность – например, при установке климатического оборудования с кондиционированием;

Выбор оборудования без должной подготовки может быть чреват нарушением безопасности: в частности, для газовых котельных важно иметь пожароустойчивое оборудование.

Отопительная система это достаточно сложный комплекс оборудования, поэтому его подбором и наладкой должны заниматься профессионалыИсточник stroimdom.com.ua

Нормативные документы

Котельная в частном доме — объект повышенной взрыво- и пожароопасности. Нормативы предусматривают меры, направленные на увеличение надежности этих помещений, предотвращение несчастных случаев и разрушений строительных конструкций при утечке газа.

При проектировании и устройстве газового отопления руководствуются:

• инструкцией МДС 41.2-2000 по размещению котлов;
• СНиП 2.04.08-87 п.6.29-48;
• СП 41-104-2000 глава 4;
• СП 42-101-2003 пункт 6.17-25;
• СП 62.13330.2011 пункт 7;
• СП 60.13330.2012 пункт 6.6;
• СП 55.13330.2011 пункт 6.12.

Нормы разработаны для котельных, где источником тепловой энергии служат автоматизированные агрегаты заводского производства. Они рассчитаны на максимальную температуру теплоносителя 115°С и давление в сети, не превышающее 1 МПа. Для использования оборудования на территории Российской Федерации Ростехнадзор выдает специальное разрешение.

Правила и нормы установки газового котла в частном доме

Нормы регламентируют конструктивные решения и планировку при размещении газового оборудования в загородных усадьбах:

Котлы не допускается устанавливать в помещении высотой ниже 2,5 м. Регламентируется минимальный объем топочной — 15 м³. При этих характеристиках площадь технической комнаты составляет 6 м². Рекомендуемый размер для удобства обслуживания теплового генератора — 7-10 м².

Если в помещении установлено дополнительное оборудование или комната используется с бытовыми целями (постирочная, гладильная), площадь увеличивают до 12 м².

Котельная в частном доме отгораживается от соседних помещений стенами или перегородками из негорючих материалов. Отделка также не должна поддерживать горение.

В деревянных домах, относящихся к объектам повышенной пожароопасности, котел устанавливают в отдалении от стен на расстояние 400 мм. Это ограничение относится к мебели из древесины и другим легко возгорающимся предметам.

Если применяются экраны из асбестового картона, обшитого кровельной сталью, расстояние можно уменьшить в 2 раза. При этом должно соблюдаться условие — защита отстоит от легко сгораемых конструкций на 25 мм и выходит за горизонтальные габариты оборудования на 150 мм, за верхнюю поверхность — на 300 мм.

Естественное освещение — обязательный стандарт для бойлерных. Нормы не ограничивают высоту окон и не диктуют их геометрическую форму. Площадь остекления рассчитывают с учетом объема помещения. Она составляет 0,03 м² на 1 м³ котельной.

Для помещения объемом 15 м³ требуемый размер остекления составляет 0,45 м². Это площадь среднего проема 60х80 см. Норма не предусматривает обеспечение хорошей освещенности. Просвет нужен для восприятия ударной волны при возможном взрыве и сохранения строительных конструкций от разрушения.

При толщине стекла 3 мм его минимальная площадь составляет 0,8 м², 4 мм — 1 м², при 5 мм — не менее 1,5 м².

В котельной предусматривают естественную вентиляцию и дымоудаление. В зависимости от модели агрегата оно может быть принудительным. Трубу дымохода выводят на отметку выше уровня крыши.

Расположение котельной учитывают в объемно-планировочном решении дома. Все технические помещения размещают с северной или восточной стороны. В южной и западной части строения лучше запланировать жилые комнаты.

Для удобного обслуживания котельную рекомендуется сгруппировать с другими помещениями, содержащими техническое оборудование — санузлом, кухней, гаражом.

В котельной предусматривают подачу воды и возможность ее отвода при сливе из системы. Запрещено рядом устанавливать электрический щит, чтобы не пересекать электропроводку и водяные коммуникации.

Какой площади должно быть помещение

В деревянном доме котлы устанавливают на расстоянии 40 см от стен

Размеры котельной в частном доме для газового котла регламентирует СНиП. Обусловлены параметры мощностью оборудования.

Правила следующие:

• При мощности до 30 кВт для обустройства агрегата на газ требуется 7,5 м². Высота комнаты около 2,5 м, поэтому при установке на кухне нужно рассчитывать кратность воздухообмена.
• Для отопителя в 60 кВт нужно 15 м³.
• Площадь котельной в частном доме для газового домашнего котла с показателями до 150 кВт составляет 15 м² при высоте не менее 2,5 м.
• Кубатура кочегарки для агрегата мощностью до 350 кВт составляет не менее 20 м³.

На деле площадь помещения должна быть больше. Ведь рядом с агрегатом нужно разместить обслуживающую и измерительную аппаратуру, чтобы к любым элементам и аппарату сохранялся свободный доступ.

Размер пеллетной котельной в доме

Пеллетная котельная

Если централизованная подача газа отсутствует, вместо газового котла устанавливают пеллетный. Такой вариант твердого топлива привлекает своей эффективностью и возможностью автоматизации. Пеллеты можно хранить в специальном бункере, откуда они по мере надобности подаются в котел.

Бункер и отопитель ставят в разных помещениях или за перегородками. Размеры отсеков зависят от габаритов. Обычно бункер не превышает 6 м³. Этого достаточно для отопления 400 м². в течение 6 месяцев. Для хранилища требуется площадь в 4 м². Габариты помещения под котел рассчитываются стандартным образом.

Расположение бункера и пеллетного котла в одном помещении запрещено. По требованиям СНиП бункер объемом более 0,8 м³ монтируется в отдельном отсеке.

Размещение котла в кухне, кладовой или коридоре

Котлы разрешено устанавливать в кухне, если кубатура помещения составляет 21 м³

Если мощность аппарата не превышает 60 кВт, допускается установка в хозяйственные помещения в доме. Газовые службы разрешают монтаж, если кубатура кухни составляет 21 м³ или кухни-столовой – 36 м³.

Устанавливают здесь как напольные, так и настенные котлы. Оборудование – насосы, смесители, распределители, коллекторы, обычно стараются закрепить над аппаратом и замаскировать шкафом. Кроме требования свободного доступа, никаких ограничений к установке не предъявляют.

Плюс такого расположения: дымоход нет нужды выводить на крышу. Достаточно вывести трубу на фасад.

Окно в котельной

Обязательное требование – открывающееся окно. Конструкция его строго оговаривается ГОСТ Р 56288-2014. Окно относится к категории легкосбрасываемых. Располагаться может на стене, на потолке или в приямке.

Его назначение – уберечь здание от взрыва. При аварии ударная волна выбивает окно и за счет этого не повреждаются несущие конструкции дома.

Площадь остекления рассчитывается исходя из параметров помещения:

• при площади котельной до 9 м² ставят окно площадью не менее 0,8 м²;
• в помещении более 9 м² площадь стекла – не рамы, рассчитывают из соотношения – 0,03 м² на 1 м³.

Вместо стекла ЛСК допускается ставить однокамерный стеклопакет толщиной до 4 мм. Поликарбонат, небьющееся стекло, армированное использовать нельзя.

Требования к двери в котельной

Дверь обязательно оборудуется в котельной пристроенной. Из помещения внутри коттеджа – в цоколе, на кухне – отдельная дверь не нужна.

Исключение составляет котельная на пеллетах или на дровах. Здесь выход на улицу необходим.

Требования к двери в домашнюю котельную следующие:

• расстояние от двери в помещение до входной двери должно составлять не более 12 м;
• створка должна открываться наружу, чтобы облегчить выход из котельной;
• ширина дверного полотна превышает ширину котла на 20 см;
• створка должна соответствовать 3 типу с EI15 – стальная дверь с негорючим наполнением;
• порог перед входом должен превышать пол в коридоре на 10 см, чтобы предотвратить затопление при протечке.

Для спуска воды устанавливают канализационный трап.

Требования к стенам в котельной

К пристроенным или отдельным модулям предъявляют и определенные строительные нормы. Стены сооружают только несущих или самонесущих материалов – кирпич, пенобетон, газоблок. Такой материал выдерживает действие открытого огня в течение 120, а то и 180 минут.

Учитывается и несущая нагрузка. Вес бойлеров и расширительных бачков довольно велик. Кирпичная стена такую нагрузку выдержит.

Помещение для установки газового котла

Объем помещения под газовый котел зависит от типа агрегата и его мощности. Все требования к котельной или другому месту, где размещается устройство, прописаны в СНиП 31-02-2001, ДБН В.2.5-20-2001, СНиП II-35-76, СНиП 42-01-2002 и СП 41-104-2000.

Газовые котлы отличаются по типу камеры сгорания:

…

• агрегаты с открытой камерой сгорания (атмосферные);
• устройства с закрытой топкой (турбированные).

Для вывода продуктов сгорания из атмосферных газовых котлов потребуется установка полноценного дымохода. Такие модели берут воздух для процесса горения из помещения, в котором находятся. Поэтому данные особенности требуют устройство для газового котла отдельного помещения – котельной.

Агрегаты, оснащенные закрытой топкой, можно размещать не только в частном доме, но и в квартире многоэтажного здания. Вывод дыма и приток воздушных масс осуществляется коаксиальной трубой, которая выходит через стену. Отдельной котельной турбированные устройства не требуют. Их обычно устанавливают в кухне, ванной комнате или прихожей.

Требования к котельной

Минимальный объем помещения для установки газового котла зависит от его мощности.

Мощность газового котла, кВт	Минимальный объем котельной, м³
менее 30	7,5
30-60	13,5
60-200	15

Также котельная для размещения атмосферного газового котла должна соответствовать следующим требованиям:

1. Высота потолка – 2-2,5 м.
2. Ширина дверей – не меньше 0,8 м. Они должны открываться в сторону улицы.
3. Дверь в котельную не должна герметично закрываться. Требуется оставить зазор между ней и полом шириной 2,5 см или сделать отверстия в полотне.
4. В помещении предусматривается открывающееся окно площадью не менее 0,3×0,3 м², оснащенное форточкой. Для обеспечения качественного освещения на каждый 1 м³ объема топочной следует добавлять 0,03 м2  площади оконного проема.
5. Наличие приточно-вытяжной вентиляции.
6. Отделка из негорючих материалов: штукатурка, кирпич, плитка.
7. Электрические выключатели освещения, установленные снаружи котельной.

Обратите внимание! Установка пожарной сигнализации в котельную не обязательное, но рекомендуемое условие. В котельной категорически запрещено хранить легкогорючие жидкости и предметы. К котлу со стороны передней панели и с боковых стен должен обеспечиваться беспрепятственный доступ

К котлу со стороны передней панели и с боковых стен должен обеспечиваться беспрепятственный доступ

В котельной категорически запрещено хранить легкогорючие жидкости и предметы. К котлу со стороны передней панели и с боковых стен должен обеспечиваться беспрепятственный доступ.

…

Требования к помещению для установки турбированного агрегата

Газовые котлы с закрытой камерой сгорания мощностью до 60 кВт не требуют выделения отдельной топочной. Достаточно того, чтобы помещение, в котором устанавливают турбированный агрегат, соответствовало следующим требованиям:

1. Высота потолка более 2 м.
2. Объем — не менее 7,5 м³.
3. Имеет естественную вентиляцию.
4. Ближе чем 30 см рядом с котлом не должны находиться другие приборы и легкогорючие элементы: деревянная мебель, шторы и т.д.
5. Стены выполнены из огнестойких материалов (кирпича, плит).

Компактные навесные газовые котлы размещают даже между шкафчиками в кухне, встраивают в ниши. Двухконтурные агрегаты удобнее устанавливать рядом с точкой водозабора, чтобы вода не успевала остыть до выхода потребителю.

Помимо общепринятых норм, в каждом регионе существуют также свои требования к комнате для монтажа газового агрегата

Поэтому важно узнать не только, какой объем помещения нужен для установки газового котла, а и все нюансы размещения, действующие в данном городе

Автоматизация вентиляции котельной

Чтобы повысить безопасность жильцов, вентиляцию котельной можно автоматизировать.

Для этого:

1. Выбирайте вентилятор с пультом управления или настенным регулятором оборотов, запасом по производительности (чем больше запас — тем лучше) и несколькими скоростями. Пульт нужно закрепить на входе в котельную. Если вдруг в помещении повысится концентрация угарного или природного газа — вы сможете включить максимальную скорость вытяжки дистанционно. Вентиляторы с ПДУ стоят в среднем на 10-20% дороже «обычных».
2. Установите в котельной газоанализатор — прибор, меряющий концентрацию газа и дающий сигнал при ее превышении. Средняя стоимость простой бытовой модели — 3000-6000 рублей.
3. Выбирайте котлы со средствами безопасности: датчиком контроля пламени и датчиком контроля тяги. Они автоматически отключат котел, если горелки потухнут, или если тяга в дымоходе окажется слишком низкой. В средней и высокой ценовой категории эти датчики ставятся почти на все модели.

Чтобы обеспечить безопасность — лучше соблюсти все правила.

Правила и нормы установки котла в частном доме

Начиная строительство котельной, следует изучить ряд требований, которые к ней предъявляются. В первую очередь, нужно ознакомиться с нормами СНиП с обозначением II-35-76. В современных домах устанавливаются следующие типы котлов:

1. Встроенные. С их помощью обустраивается встроенная котельная в частном помещении.
2. Стоящие по отдельности.
3. Пристроенные.

Однако за счет дороговизны компактные сооружения не пользуются спросом, поэтому в качестве альтернативы владельцы загородных домов монтируют оборудование в подвале.

Требование к установке газовых котлов

Котельная в деревянном доме с газовым оборудованием должна обустраиваться в таких частях дома:

1. Первый этаж.
2. Цокольный уровень или подвал.
3. Чердачное пространство.
4. Кухня. В этой комнате разрешается монтаж котлов мощностью до 35 кВт.

Чтобы получить подробное описание нормативов для размещения газовой установки в приватном доме, следует обратиться в ближайшую газовую службу. Специалисты должны предоставить полный список требований и помочь составить проект. Также можно проконсультироваться с проектировщиком, разрабатывающим план помещения.

Знание норм обеспечит безошибочный монтаж оборудования газовой котельной и оптимальные условия для его слаженной работы в будущем. В зависимости от показателей мощности системы применяются такие правила установки:

1. 150 кВт – разрешается размещение котла на каждом этаже с отдельно отведенным пространством.
2. 150-350 кВт – агрегаты будут стоять в отдельной комнате, но не выше 1-го этажа. Еще можно ставить их в пристройках.

При условии, что показатели мощности превышают 350 кВт, устанавливать оборудование в приватном доме запрещено.

Если пристроенные котельные в коттедже будут размещаться на кухне, а суммарная мощность оборудования не превысит 60 кВт, нужно позаботиться о соблюдении таких условий:

1. Допустимая величина помещения под котел не должна превышать 15 м³. По мере роста мощности агрегата добавляется 1 м³ на кВт.
2. Высота постройки должна составлять как минимум 2,5 м.
3. Вентиляционной системе нужно обеспечивать вытяжку в 3-кратном объеме от величины котельной. Интенсивность притока должна быть аналогичной.
4. В самой котельной нужно установить окно с форточкой.

Требования при размещении дизельного оборудования

Здание котельной с дизельным оборудованием должно соответствовать следующим требованиям:

1. Автоматика. Для комфортного использования системы нужно оснастить ее специальными датчиками и терморегуляторами, которые гарантируют бесперебойную работу без постоянного присутствия человека.
2. Безопасность. Все составляющие системы должны соответствовать экологическим требованиям и быть безопасными для эксплуатации. К агрегату можно подключать насосы, датчики и прочие сопутствующие узлы, если они соответствуют нормативам Ростехнадзора и обладают соответствующими сертификатами.

Пристроенная котельная обустраивается по следующим нормам:

1. Агрегаты мощностью до 60 кВт размещаются внутри жилого помещения и отделяются от других комнат перегородкой из негорючего материала. Если мощностные показатели превышают 60-350 кВт, понадобится обустройство отдельно стоящей котельной для частного дома.
2. В той части дома, где будет размещаться дизельный котел, необходимо предусмотреть качественную приточно-вытяжную вентиляцию и разместить окна с форточками. Их ширина должна соответствовать показателям производительности генератора.
3. Напольное покрытие и стеновые конструкции должны изготовляться из негорючих материалов. В качестве облицовки используется керамика, штукатурка или гипсоволоконная плита.

Требования к установке твердотопливных и электрических котлов

Частная котельная с твердотопливным теплогенератором должна обустраиваться по таким принципам:

1. Оптимальная дистанция между стеной и агрегатом составляет 10-12 см.
2. При монтаже оборудования в постройке из дерева нужно предварительно заделать стену стальными листами.
3. Напольное покрытие лучше забетонировать.
4. Пристроенные помещения должны обладать площадью от 8-10 м².

Заключение

Всякое отклонение от проектных данных является нарушением, а значит – основанием для запрета запуска в эксплуатацию котла и вентиляционной системы, поскольку последствия от данных нарушений непредсказуемы.

И лишь при полном соблюдении требований СНиП можно рассчитывать на оптимальную циркуляцию воздуха в газовой котельной. А значит и экономичную работу газового котла, что, несомненно, отразится на вашем бюджете.

Источники

• https://StrojDvor.ru/ventilyaciya/trebovaniya-k-ustrojstvu-ventilyacii-pomeshhenij-s-gazovymi-plitami-kotlami-kolonkami-v-chastnyx-domax-i-sekrety-montazha-svoimi-rukami/
• https://kotle.ru/kotelnye/trebovaniya-k-ventilyatsii
• https://ventilaciya.info/ventilyatsiya/ventilyatsiya-v-kotelnoj-s-gazovym-kotlom.html
• https://StrojDvor.ru/ventilyaciya/ventilyaciya-v-dome/raschet-i-ustrojstvo-ventilyacii-v-gazovoj-kotelnoj-chastnogo-doma-svoimi-rukami-soglasno-trebovaniyam-snip/
• https://AeroClima.ru/ventilyaciya/v-kotelnoj-chastnogo-doma/
• https://sovet-ingenera.com/vent/raschety/trebovaniya-k-ventilyatsii-gazovoy-kotelnoy.html
• https://ventilation-conditioning.ru/tipy-ventilyacii/ventilyaciya-v-kotelnoy.html
• https://TopVentilyaciya.ru/ventilyaciya/ventilyatsiya-v-kotelnoj-s-gazovym-kotlom.html
