Рекуперация тепловой энергии в системах вентиляции и кондиционирования воздуха

Современные виды рекуператоров

Разновидности предлагаемых на рынке рекуператоров могут вызвать некоторые сложности в выборе у неискушенного пользователя. Огромное разнообразие представлено наименованиями моделей с разнящейся рабочей площадью устройств и объемом производимого теплообмена. Конструктивно они делятся на следующие типы:

Рекуператоры с пластинчатыми или мембранными теплообменниками.
Роторные устройства.
Водяные рекуператоры.
Крышные рекуператоры.
Трубчатые теплообменники.
Камерные устройства.
Рекуператоры с промежуточным теплоносителем.

Самыми распространёнными, благодаря удачному сочетанию стоимости и эффективности, стали пластинчатый и роторный рекуператоры. В первом случае теплообмен происходит внутри специальной камеры, в которую сводятся приточные и вытяжные каналы вентиляции.

Камера разделяется множеством пластин на два несвязанных между собой воздушных канала, по каждому из которых движется свой поток. Перегородка или мембрана между ними изготавливается из материала, не препятствующего теплообмену. Благодаря этому, между холодным и теплым воздухом происходит активный обмен тепловой энергией, помогающий снизить затраты на обогрев или охлаждение помещения.

Роторные устройства имеют аналогичный принцип работы с той лишь разницей, что вместо пластинчатой камеры в нем используется вращающийся барабан. Теплообмен происходит благодаря поочерёдному прохождению приточно-вытяжных потоков сквозь рекуператор.

Теплый воздух нагревает энергоемкие пластины, затем ротор проворачивается, и холодный газ вбирает с них энергию. Наличие подвижных частей и громоздкость – основные недостатки данного подвида устройств. Но на противоположной чаше весов находится один из лучших показателей КПД среди рекуперационных конструкций.

Лучшие производители

Россия, как и многие другие страны, является той страной, в которой производят рекуператоры. В настоящее время на рынке можно встретить широкий ассортимент товаров данного типа. Одними из лучших востребованных моделей можно назвать следующие.

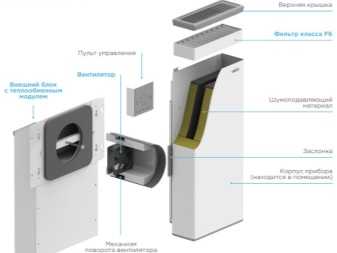

VAKIO. Данная модель рекуператора характеризуется наличием 3 рабочих режимов, а именно, вытяжки, приточки и рекуперации. Владельцу такого агрегата не придется переплачивать за подогревание жилья в морозный период года. В автоматическом режиме на протяжении 40 секунд устройство вытягивает воздушные массы, после чего меняет свой рабочий режим. Смена режимов происходит благодаря наличию поворотной платформы. В продаже имеет несколько комплектаций рекуператора, с шумоглушителем и обычным клапаном. Агрегат имеет хорошую мощность и среднюю степень очистки воздушных масс. К преимуществам техники потребители относят приемлемую цену, отсутствие необходимости тратить деньги на замену фильтров. Кроме этого, данный рекуператор ликвидирует из воздуха мельчайшие пылевые частички, при этом работая практически бесшумно. Минусом приспособления считается то, что он не способен защитить от аллергенов и выхлопных газов.

Особенности работы оборудования в северных широтах

Как правило, оборудование с рекуперацией имеет ограничения по минимальной температуре уличного воздуха. Связано это с возможностями рекуператора, и данное ограничение составляет от –25 до –30 °C. Если температура будет понижаться, конденсат из вытяжного воздуха будет замерзать на рекуператоре, поэтому при сверхнизких температурах используется электрический преднагреватель или водяной преднагреватель с незамерзающей жидкостью.

Например, в Якутии расчётная температура уличного воздуха составляет –48 °C. Тогда классические системы с рекуперацией работают следующим образом:

1. Уличный воздух с температурой –48 °C нагревается предварительным нагревателем до –25 °C (затрачивается тепловая энергия).

2. С –25 °C воздух нагревается в рекуператоре до –2,5 °C (при КПД = 50 %).

3. С –2,5 °C воздух нагревается основным нагревателем до требуемой температуры (затрачивается тепловая энергия).

При применении же специальной серии оборудования для Крайнего Севера с четырёхступенчатой рекуперацией Turkov CrioVent преднагрев не потребуется, так как четыре ступени, большая площадь рекуперации и возврат влаги позволяют не допускать обмерзания рекуператора.

Оборудование работает следующим образом:

1. Уличный воздух с температурой –48 °C нагревается в рекуператоре до 11,5 °C (КПД = 85 %).

2. С 11,5 °C воздух нагревается основным нагревателем до требуемой температуры (затрачивается тепловая энергия).

Отсутствие преднагрева и высокий КПД оборудования позволяют значительно сократить теплопотребление и упростить конструктив оборудования.

Применение высокоэффективных систем рекуперации в северных широтах наиболее актуально, поскольку из-за низких температур уличного воздуха применение классических систем рекуперации затруднительно, а оборудование без рекуперации требует слишком большого количество тепловой энергии. Оборудование Turkov успешно работает в городах с самыми сложными климатическими условиями, таких как Улан-Уде, Иркутск, Енисейск, Якутск, Анадырь, Мурманск, а также во многих других городах с более мягким, в сравнении с этими городами, климатом.

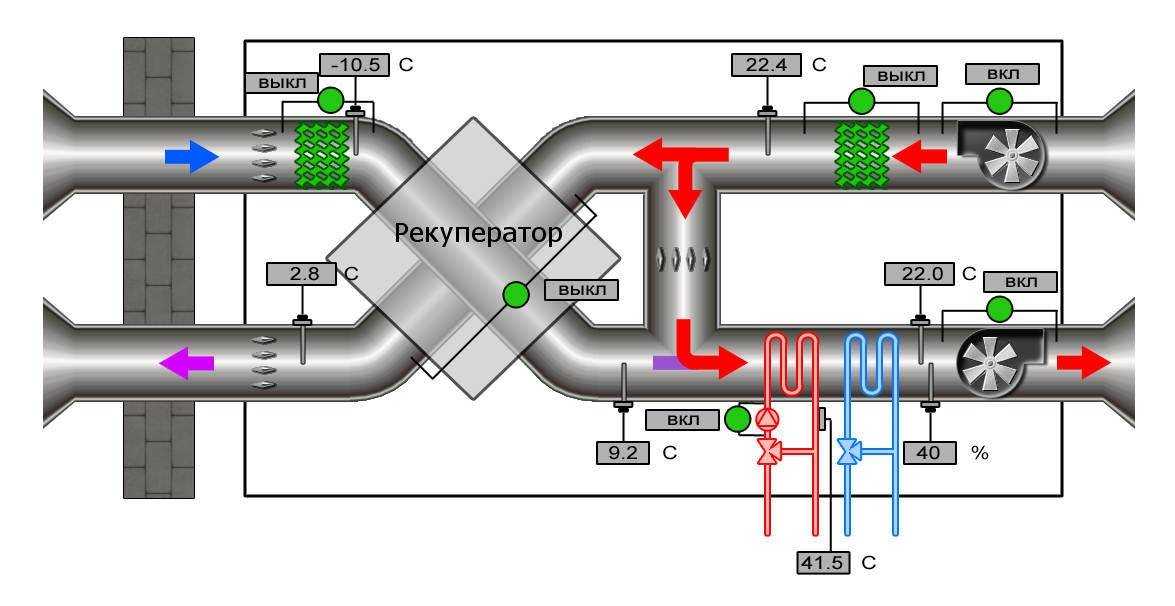

Схема управления

Все составляющие элементы приточно-вытяжной установки должны быть правильно интегрированы в систему работы установки, и выполнять свои функции в должном объеме. Задачу управления работой всех компонентов решает автоматизированная система управления технологическим процессом. В комплект установки включены датчики, анализируя их данные, система управления корректирует работу нужных элементов. Система управления позволяет плавно и грамотно выполнять цели и задачи приточно-вытяжной установки, решая сложные проблемы взаимодействия всех элементов установки между собой.

Пульт управления вентиляциейНесмотря на сложность системы управления технологическим процессом, развитие технологий позволяет предоставить обычному человеку пульт управления от установки в таком виде, чтобы с первого прикосновения было понятно и приятно пользоваться установкой на всем протяжении ее службы.

Пример. Расчет эффективности рекуперации тепла:Расчет эффективности применения рекуперативного теплообменника в сравнении с использованием только электрического или только водяного нагревателя.

Рассмотрим систему вентиляции, с расходом 500 м3/ч. Расчеты будут проводиться для отопительного периода в г. Москва. Из СНиПа 23-01-99 «Строительная климатологи и геофизика» известно, что продолжительность периода со средней суточной температурой воздуха ниже +8°С составляет 214 суток, средняя температура периода со среднесуточной температурой ниже +8°С составляет -3,1°С.

Рассчитаем необходимую среднюю тепловую мощность: Для того, чтобы нагреть воздух с улицы до комфортной температуры в 20°С, потребуется:

N = G * C_p* ρ₍_в-ха)* (t_вн-t_ср )= 500/3600 * 1,005 * 1,247 * = 4,021 кВт

Данное количество теплоты за единицу времени можно передать приточному воздуху несколькими способами:

Нагрев приточного воздуха электрическим нагревателем;
Нагрев приточного теплоносителя удаляемым через рекуператор, с дополнительным нагревом электрическим нагревателем;
Нагрев уличного воздуха в водяном теплообменном аппарате и др.

Расчет 1: Теплоту к приточному воздуху передаем посредством электрического нагревателя. Стоимость электроэнергии в г. Москва S=5,2 руб/(кВт*ч). Вентиляция работает круглосуточно, на протяжении 214 суток отопительного периода, сумма денежных средств, в этом случае будет равна:Ц₁=S * 24 * N * n = 5,2 * 24 * 4,021 * 214 =107 389,6 руб/(отоп.период)

Расчет 2: Современные рекуператоры осуществляют передачу теплоты с высокой эффективностью. Пусть рекуператор нагрел воздух на 60% от требуемой теплоты в единицу времени. Тогда электрическому нагревателю необходимо затратить следующее количество мощности:N_{(эл.нагр)}= Q — Q_рек= 4,021 — 0,6 * 4,021 = 1,61 кВт

При условии, что вентиляция будет работать на всем промежутке отопительного периода, получаем сумму за электроэнергию:Ц₂= S * 24 * N_{(эл.нагр)}* n = 5,2 * 24 * 1,61 * 214 = 42 998,6 руб/(отоп.период) Расчет 3: Для нагрева уличного воздуха используется водяной нагреватель. Ориентировочная стоимость тепла от технической горячей воды за 1 гкал в городе Москва:S_г.в .= 1500 руб./гкал. Ккал=4,184 кДжДля нагрева нам потребуется следующее количество тепла:Q_(г.в.) = N * 214 * 24 * 3600 / (4,184 * 106)= 4,021 * 214 * 24 * 3600 / (4,184 * 106) = 17,75 ГкалВ работе вентиляции и теплообменного аппарата на всем холодном периоде года сумма денежных средств за теплоту технической воды:Ц₃ = S_(г.в.) * Q_(г.в.) = 1500 * 17,75 = 26 625 руб/(отоп.период)

Результаты расчетов затрат на подогрев приточного воздуха за отопительный период года:

Электрический нагреватель	Электрический нагреватель+ рекуператор	Водяной нагреватель
107 389,6 руб	42 998,6 руб	26 625 руб

Из приведенных расчетов видно, что самый экономичный вариант это использование контура горячей технической воды. Помимо этого сумма денежных средств, необходимая для нагрева приточного воздуха значительно снижается при использовании рекуперативного теплообменника в системе приточно-вытяжной вентиляции в сравнении с использованием электрического нагревателя.В заключении хотелось бы отметить, что применение в системах вентиляции установок с рекуперацией или рециркуляцией позволяет использовать энергию удаляемого воздуха, что позволяет снижать затраты энергии на нагрев приточного воздуха, следовательно снижаются денежные расходы на эксплуатацию системы вентиляции. Использование теплоты удаляемого воздуха является современной энергосберегающей технологией и позволяет приблизиться к модели «умного дома», в котором максимально полно и полезно используется любой доступный вид энергии.

Получить бесплатную консультацию инженера по вентиляции с рекуперацией

Получить!

Место и способ установки

Рекуператоры бывают напольной и подвесной потолочной установки. Есть и третий вариант — точечные стеновые рекуператоры, которые монтируются в каждом помещении, соседствующим с улицей, и не требуют прокладки дополнительных коммуникаций.

Варианты потолочной установки интересны возможностью спрятать техническое оснащение дома в полости подвесных или натяжных потолков. Такие устройства немного дороже из-за требований к компактности, в то же время для их подключения не требуются дополнительные обводные каналы. Очевидный минус такого типа размещения — повышенная шумность, обусловленная малым удалением работающих двигателей от вентиляционных решёток.

Способ установки рекуператора в квартире

Напольные (и настенные) рекуператоры ориентированы на установку в технических помещениях. Их производительность не ограничена габаритами, но требуется качественно выполнить систему обвязки. Как правило, устройства этой категории используют по совместительству с системами воздушного отопления и кондиционирования.

Рейтинг моделей

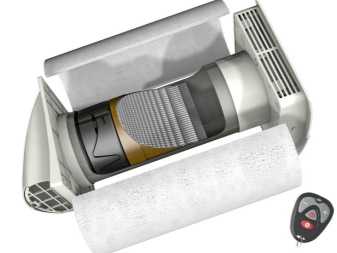

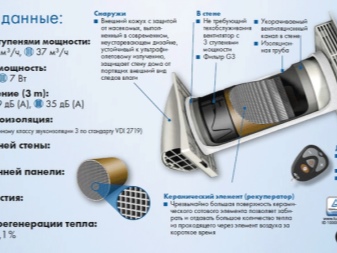

Выбирая приточно-вытяжную систему с подогревом, многие люди обосновано обращают внимание на Mmotors эко-свежесть 01 standart. Стандарт канала для прохода воздуха тут составляет 100 мм

Производитель гарантирует нормальную установку в стенах толщиной от 0,27 м. Поддерживается оптимальный микроклимат в доме, поскольку воздух на притоке остается свеж даже после прохода через фильтр. Потребление энергии сравнительно невелико, к тому же присутствует и проводной пульт управления.

Стоит отметить:

наличие угольного фильтра, подавляющего запахи гари;
определитель концентрации углекислоты;
пригодность для отдельных помещений, в том числе медицинских учреждений;
двухступенчатая регулировка скорости;
датчик для замера влажности;
малошумный электромотор на очень совершенных радиальных подшипниках.

Суммарная мощность электропривода составляет всего 18 Вт. За час обеспечивается обновление воздуха на площади до 100 кв. м. По желанию добавляется пульт управления, работающий на инфракрасных лучах. Но, разумеется, рынок этой моделью далеко не ограничивается. И многие эксперты полагают, что лучшим выбором может стать настенный рекуператор высокого класса.

Надо только тщательно подбирать линейный размер, чтобы обеспечить совместимость. Для изготовления теплообменников Shuft применяют добротную оцинкованную сталь толщиной минимум 0,7 мм. Поддон для дренажа тоже изготавливают из оцинкованной стали, при необходимости его можно снимать.

Важные особенности:

пригодность для жилых, административных и основных производственных объектов;
непригодность для систем аспирации;
непригодность для воздуха, содержащего токсичные и едкие примеси, муку, пары клея;
патрубок для сброса конденсата диаметром ½ дюйма;
алюминиевая теплообменная кассета.

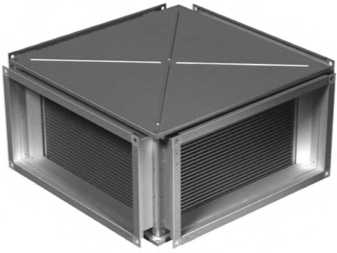

Штуцером для отводного канала под конденсат оснащается теплообменник Korf/ PR 40-20. Изготовитель заявляет, что КПД теплообмена может достигать 70%. Пластинчатое устройство, как и предыдущие модели, рассчитано на каналы размером 0,2х0,4 м. Повысить эффективность помогают пластины из алюминия, наибольшая толщина которых не более 0,2 мм. Точный расчет позволяет добиться оптимального баланса между производительностью и механической прочностью.

На 150 кв. м., даже и на 200 кв. м. уверенно рассчитана модель Dantex DV-200HRE. Этот рекуператор отлично поддерживает микроклимат в доме при температурах от — 20 до 40 градусов. Предусматривается использование каналов на 146 мм. Громкость звука при работе в различных условиях заявлена от 32 до 39 дБ. Производитель обещает, что можно будет четко регулировать уровень влажности в доме.

Прочие параметры:

внешнее атмосферное давление в статике до 60 Па;
эффективность при энтальпии 49/51%;
собственная масса устройства 18 кг;
электроснабжение от сети напряжением 220-240 В;
опция программирования работы по времени;
возможность подключения дополнительного электрического нагревателя (внутри или снаружи рекуператора).

RCS 350 отличается более широким диапазоном допустимых температур. Этот аппарат выручит и при — 28, и при +50 градусах. Его суммарная производительность даже выше, чем у предшествующей модели — за час можно обновить воздух на площади 330 кв. м. Это уже вполне достойно даже для крупного частного коттеджа.

Electrolux STAR EPVS-1100 не может похвастать широтой температурного диапазона, тот составляет всего от — 15 до + 40 градусов. Зато производительность рекордно велика — до 1100 кв. м. за 1 час. «Звезда» будет гонять воздух по каналу диаметром 250 мм, создавая при этом шум до 41 дБ. Что, впрочем, все равно не заглушит даже разговора обычным голосом. Наибольшее статическое давление составит 350 Па, а общая масса агрегата равна 66,5 кг.

Элементы пластинчатого рекуператора

Основные части рекуперационной системы — вентилятор и основной блок (кассета) с пластинами. Другие элементы:

Система отвода конденсата — конденсационная ванна. Устройство необходимо для удаления влаги с пластин, так как она неизбежно приведет к попаданию жидкости в воздушный канал, в котором может образоваться наледь. При большом скоплении жидкости работу приточно-вытяжной системы блокирует водяной затвор конденсатосборника.
Перепускной клапан. Его задача — регулирование интенсивности обоих воздушных потоков. В отличие от роторного рекуператора, в этом агрегате и клапане абсолютно отсутствуют подвижные элементы.

Теперь необходимо остановиться на материалах, идущих на производство теплообменников пластинчатого рекуператора. Идеалов нет: все они имеют сильные и слабые стороны.

Алюминий или оцинкованная сталь. Модели с этими теплообменниками неизменно пользуются успехом из-за их адекватной цены. Если говорить о недостатках, то главный — невысокий КПД, потому что зимой такие приборы приходится постоянно оттаивать.
Пластик. Ему совершенно неведомы проблемы неидеального «союза» воды и металла, поэтому с коэффициентом полезного действия у таких рекуператоров все в порядке. Но непогрешимость их — причина гораздо большей стоимости.
Специальная бумага. Эффективность этого оборудования достаточно высока, однако и здесь присутствуют ложки дегтя. Это невозможность их использования в помещениях, где уровень влажности очень высок: в бассейнах, ванных комнатах и т. д. Двойные бумажные кассеты хоть и более действенны, но влаги они боятся точно так же. Впитывание запахов — еще один недостаток материала.

Используют в производстве агрегатов также латунь и чугун. Однако чаще всего пластины делают из нержавеющей стали определенной марки — AISI 316, в состав ее добавляют молибден и никель. Эти компоненты значительно повышают коррозионное сопротивление в агрессивных средах. Чтобы гарантировать большую эффективность приборов, внутрь устанавливают дополнительный теплообменник. Такое усовершенствование позволяет повысить КПД до 85%.

Пластинчатые рекуператоры

Удаляемый и приточный воздух проходят с обеих сторон ряда пластин. При этом в пластинчатых рекуператорах на пластинах может образовываться некоторое количество конденсата. Поэтому они должны быть оборудованы отводами для конденсата. Конденсатосборники должны иметь водяной затвор, не позволяющий вентилятору захватывать и подавать воду в канал.

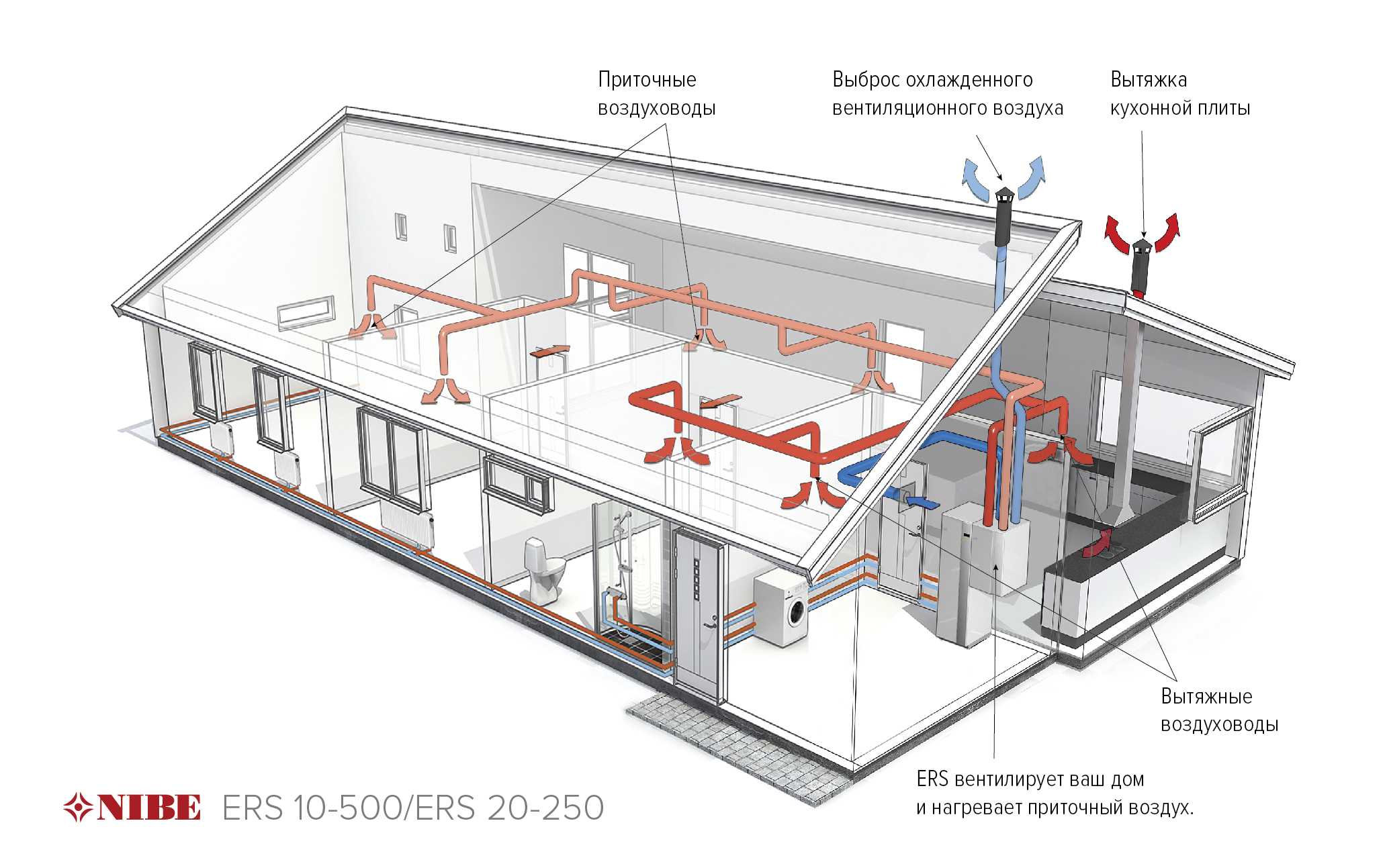

Принцип действия приточно-вытяжной установки с рекуперацией тепла

Из-за выпадения конденсата существует серьезный риск образования льда, а потому необходима система размораживания. Рекуперация тепла может регулироваться посредством перепускного клапана, контролирующего расход проходящего через рекуператор воздуха. В пластинчатом рекуператоре отсутствуют подвижные части. Он характеризуется высокой эффективностью (50-90%).

Пластинчатый рекуператор

Хорошо зарекомендовали себя установки такого типа от производителя т.м. Naveka — Node1. Они имеют алюминиевый рекуператор, дренажную систему для слива конденсата и систему защиты от обмерзания рекуператора. А так-же самые тихие в своём классе вентиляторы, электрический или водяной нагреватель, встроенную автоматику и пульт дистанционного управления с настройкой режимов и расписания работы.

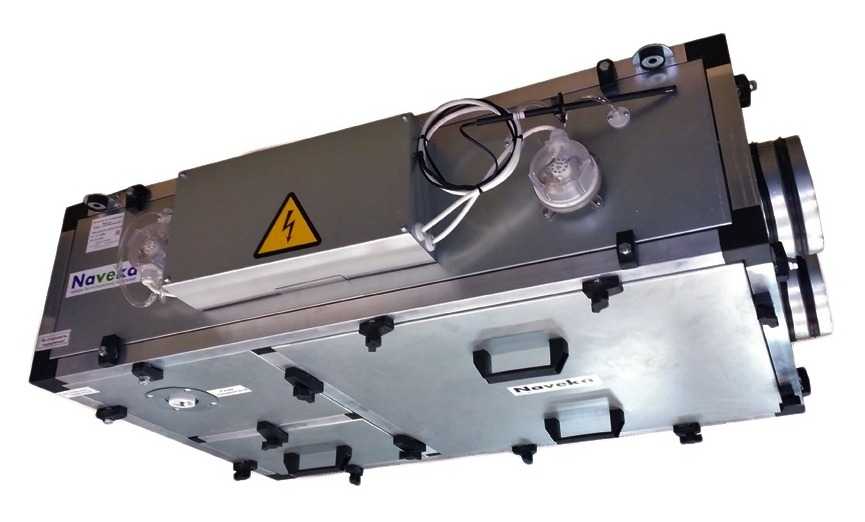

Пластинчатый рекуператор Naveka Node1

Основные типы конструкций

Изначально устройства для рекуперации тепла в системах вентиляции представляли собой простейшую технику, выполненную в виде небольшого ящика с тонкой перегородкой. Сегодня появились многочисленные разновидности, которые отличаются своим принципом работы, наличием или отсутствием дополнительных нагревающих элементов, способом формирования воздушных потоков и рядом других характеристик.

Основные типы рекуператоров:

Роторные.
Пластинчатые.
Канальные.
Трубчатые.
С отдельным теплоносителем.

Устройства с пластинчатым теплообменником используют перекрестный ток потоков, которые, не смешиваясь, эффективно передают тепло, нагревая тем самым помещение. КПД у таких установок в зависимости от их размера может составлять 60−80%. Они отличаются минимальными потерями давления, удобны в подключении и использовании, имеют компактную конструкцию, что позволяет располагать его внутри стен дома.

Комбинированные рекуператоры могут иметь два пластинчатых теплообменника, где формируется перекрестный поток воздуха. К преимуществам оборудования этого типа относится высокий коэффициент полезного действия, удобство подключения и простота обслуживания. Единственный недостаток таких установок — это существенная потеря давления, что вынуждает использовать дополнительные вентиляторы и нагнетатели для воздушного потока.

Пластинчатые промышленные теплообменники рекуператоров противоточного типа отличаются простотой конструкции, они обеспечивают КПД на уровне 90%, позволяя предупредить охлаждение помещения и эффективно нагревая поступающий в дом воздух с улицы. К недостаткам оборудования противоточного пластинчатого типа относят сложную конструкцию, высокую стоимость, а также увеличенные габариты.

Противоточные трубчатые бытовые теплообменники обеспечивают максимально возможную эффективность, имеют КПД на уровне 95%. Используя такой рекуператор в системе вентиляции, необходимо дополнительно подключать нагнетатели воздуха, так как потери давления могут составить 40−50%. Также недостатком установок этого типа являются их увеличенные габариты и высокая стоимость оборудования.

Рекуперативные теплообменники роторного типа обладают показателем КПД на уровне 75−85%, они рассчитаны на одну квартиру и имеют небольшое сопротивление потоку. Предлагаются такие установки по доступным ценам, отличаются компактными габаритами, их монтаж и последующее обслуживание не представляет какой-либо особой сложности.

Изготовление пластинчатого рекуператора воздуха для дома своими руками

Изготовление пластинчатого рекуператора своими руками

Рекуператор воздуха — это дорогое оборудование, рассчитанное на длительный срок использования. Срок окупаемости может варьироваться от 3–8 лет, в зависимости от начальной стоимости агрегата. При возможности устройство для рекуперации воздуха можно изготовить самостоятельно. Для этого лучше всего подойдёт конструкция на основе металлических пластин.

Плюсы и минусы

К преимуществам пластинчатого рекуператора можно отнести:

простая и надёжная конструкция, не требующая замены рабочих элементов в ходе эксплуатации;
простая технология монтажа без применения специализированного инструмента;
КПД до 80% в зависимости от параметров воздуха;
минимальные затраты энергопотребления для работы приточного и вытяжного вентилятора;
высокий срок службы за счёт отсутствия движущихся частей и износа деталей;
возможность модернизации путём добавления большего количества пластин.
при отсутствии электроэнергии воздух транспортируется по системе вентиляции за счёт естественной тяги.

Главным недостатком пластинчатого рекуператора является образование конденсата на рабочих элементах. При низкой температуре воздуха влага замерзает, что приводит к падению пропускной способности вентиляции. Для решения проблемы применяются специальные устройства, которые прогревают конструкцию рекуператора.

Необходимые материалы

Материал для сборки пластинчатого теплообменника

Для изготовления пластинчатого рекуператора потребуется следующий материал:

оцинкованный металл толщиной 0,7–1,5 мм, текстолит, полипропилен или поликарбонат общей площадью 7–8 м2;
тонкие деревянные рейки, пробковая подложка или оргстекло толщиной 2–3 мм;
нержавеющий металл, пластик, фанера или древесно-стружечная плита;
пластиковый или металлический фланец для воздуховода в количестве 4 шт.;
стальной уголок 20×20 мм;
силиконовый герметик;
оцинкованные саморезы.

Для равномерной циркуляции воздуха потребуется приобрести 2 вентилятора нужной мощности. В качестве фильтров можно использовать специальные бумажные изделия для вентиляции, которые требуют замены раз в 3–4 месяца.

Технология изготовления

Проклейка изоляционной прокладки на металлическую пластинку

Перед изготовлением рекуператора потребуется подготовить электролобзик, ножовку по металлу, шуруповёрт, молоток, строительный нож, перчатки и защитные очки. Технология изготовления пластинчатого рекуператора состоит из следующего:

Листовой металл нарезается с помощью ножовки по металлу на пластины размером 20×30, 30×30 или 30×40 см. Размер пластин зависит от габаритов и расчётной мощности рекуператора. Желательно, чтобы общая площадь подготовленных пластин была не менее 3–4 м2.
Из тонкой деревянной рейки или пробковой подложки нарезаются прокладки шириной 1–1,5 см. Длина равна длине пластины. Далее, из фанеры или ДСП выпиливается 2 полотна такого же размера, как и пластины.
На каждую металлическую пластину приклеивается три прокладки — одна по центру и две по противоположным сторонам. После приклейки все пластины собираются в стопку. Для этого каждая полоса промазывается универсальным клеем, после чего панели укладываются друг на друга.
При укладке каждая последующая панель поворачивается на 90о. Полученная стопка панелей аккуратно прижимается грузом. Для этого сверху укладывается прокладка из дерева, на которую можно положить груз весом 5–7 кг.
Стальной уголок подгоняется по высоте стопки с панелями. Всего потребуется 4 заготовки, которые прикручиваются по углам стопки. Для крепления используются оцинкованные саморезы.
Приступают к сборке корпуса из фанеры, ДСП, пластика или металла. Высота и длина корпуса будет равна диагонали пластинчатого элемента, а ширина — высоте стопки с пластинами. После раскройки выполняется сборка корпуса с помощью шуруповёрта и саморезом.
После сборки корпуса на его боковые стенки наносится разметка под монтаж фланцев. Диаметр отверстия должен быть равен сечению воздуховода. Для пропила используется электролобзик. В завершение в отверстия устанавливаются фланцы.
Внутри корпуса монтируются направляющие под теплообменный короб. Направляющие можно изготовить из уголка. Для фиксации направляющей к коробу используются саморезы и силиконовый герметик. После производится сборка рекуператора. Теплообменный блок помещается в корпус.

Если в корпусе предусмотрено место, то на входе воздушных потоков закрепляются бумажные или тряпичные фильтры и вентиляторы. После сборки рекуператора можно переходить к монтажу в существующую систему вентиляции.

Распространение

Европа

В странах Европы системы рекуперации применяются повсеместно при реконструкции и новом строительстве жилых зданий и коммерческих помещений в соответствии с требованиями Киотского протокола и «Директивой по Энергопотребляемости Европейских Зданий». Евросоюз к 2020 году планирует строить дома исключительно пониженного энергопотребления.

Россия

Строительство энергоэффективных зданий в России только начинается. В Санкт-Петербурге впервые система поквартирной рекуперации создана в ЖК «Шведская крона» — проекте строительного концерна NCC на Фермском шоссе, около Удельного парка. Для обеспечения рекуперации в каждой квартире установлены вентиляционные установки с рекуперацией тепла. В каждой квартире есть возможность индивидуальной регулировки воздухообмена и температуры приточного воздуха в зависимости от сезона и индивидуальных потребностей путём настройки на пульте управления. Благодаря внедрению энергосберегающих технологий, в том числе, системы поквартирной рекуперации, проект «Шведская Крона» дважды становился победителем Всероссийского конкурса Green Awards (премия в сфере экологического девелопмента и энергоэффективности).

В Москве пилотные проекты энергосберегающих многоквартирных домов с системой рекуперации реализованы в микрорайоне Куркино.

Виды рекуператоров

В настоящее время существует несколько различных типов рекуператоров воздуха. Они отличаются друг от друга такими своими особенностями, как:

Схема движения теплоносителей. В этом плане рекуператоры бывают противоточными, перекрестными прямоточными и т.д.
Конструкция. В зависимости от собственного устройства, приборы могут быть трубчатыми, пластинчатыми, роторными, ребристыми, оребренно пластинчатыми типа ОПТ и др.
Материал изготовления. Чаще всего производятся металлические, мембранные и пластиковые рекуператоры.
Назначение. Устройства могут иметь такие функции, как подогрев воздуха, подогрев жидкости, испарение влаги, конденсация излишней жидкости и т.д.

Наиболее популярными по своей конструкции являются пластинчатые и роторные рекуператоры. Прежде чем приобрести одну из этих типов моделей, необходимо обратить на все их особенности и основные отличия.

Пластинчатый рекуператор

Наибольшим спросом на сегодняшний день пользуются именно пластинчатые рекуператоры. Это обусловлено прежде всего простотой их конструкции и дешевизной. Несмотря на это, эффективность теплообменников таких устройств, как правило, не превышает 50%.

Основным преимуществом любого пластинчатого рекуператора является полное изолирование воздушных потоков друг от друга. Вследствие этого не происходит подмешивание вытяжного воздуха в приточный. Тепло удаляемого из помещения потока передается через алюминиевые пластины воздушной массе, которая поступает в комнату.

К минусам пластинчатых рекуператоров можно отнести потребность в обеспечении отвода дренажа. Вследствие этого происходит осушение воздуха.

В северных широтах и средней климатической полосе России специалисты не рекомендуют использовать пластинчатые рекуператоры. Это связано прежде всего с их низкой эффективностью. К тому же такие устройства не очень хорошо функционируют в подобных условиях вследствие постоянных циклов заморозки и оттаивания.

Роторный рекуператор

Отличительной особенностью роторных рекуператоров является их большая эффективность. Вследствие этого подобные устройства реализуются по более дорогой стоимости, нежели пластинчатые.

Эффективность работы роторных рекуператоров составляет около 82%. Таким образом, если температура воздуха на улице составляет −28 градусов по Цельсию, его подогрев в устройстве возможен до +14 градусов по Цельсию.

В основе принципа работы роторных рекуператоров лежит регенерация тепла. Вращающий барабан устройства, выполненный из фольги, поглощает тепловую энергию удаляемого из комнаты потока воздуха, передавая ее приточному.

Также роторные рекуператоры отличаются и некоторыми другими преимуществами. К ним относится отсутствие циклов оттаивания и потребность отводить конденсат. Вследствие этого в последнее время данные типы устройств обретают все больший спрос.

Основные отличия

Прежде чем приобрести роторный или же пластинчатый рекуператор, необходимо обратить внимание на такие основные отличия между ними:

Особенности устройства	Пластинчатый рекуператор	Роторный рекуператор
Уровень эффективности	Около 50%	Около 82%
Стоимость прибора	Низкая	Высокая
Циклы оттаивания	Присутствуют	Отсутствуют
Потребность в отводе конденсата	Присутствует	Отсутствует
Конструкция	Изолированные друг от друга алюминиевые пластины, предназначенные для разных потоков воздуха	Вращающийся барабан из алюминиевой фольги, поглощает тепло одного потока воздуха, передавая его другому
Окупаемость	Около 3-4 лет	Около 1,5-2 лет
Степень экономии	Небольшая	Весьма существенная

Окупаемость рекуператоров напрямую зависит от нескольких факторов. К ним можно отнести климатические особенности региона, площадь помещения, эффективность конструкции и т.д. Некоторые устройства при достаточно холодных зимах могут окупиться всего лишь за один сезон. Система может существенно уменьшить статью эксплуатационных расходов в быту.

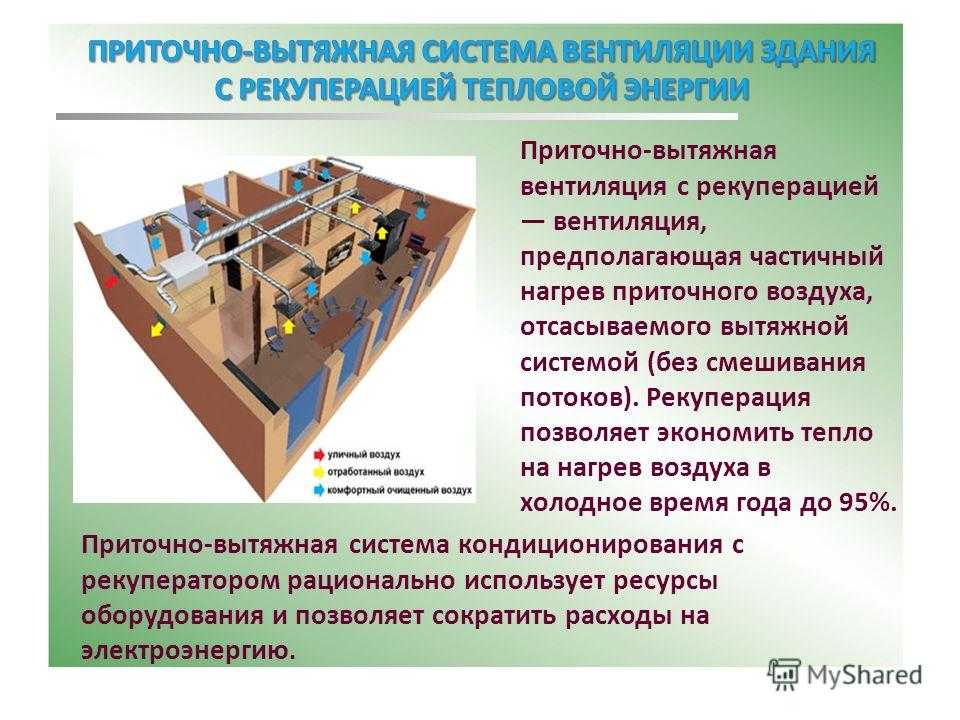

Системы с рекуперацией тепла

приточная установка

Есть много разных способов, позволяющих обеспечить нормальное вентилирование в помещениях. Многие прибегают к естественной циркуляции воздуха, которая осуществляется главным образом посредством проветривания комнат. Но каждый согласится с тем, что в зимнее время, когда температуры отрицательные, использование такого способа невозможно, поскольку в этом случае из помещения уйдет все тепло.

Если в жилище присутствует только система естественной циркуляции воздуха, а другие более эффективные системы вентиляции не предусмотрены, то это приводит к тому, что в холодный период года в помещения не поступает свежий воздух в нужном количестве. А это приводит к тому, что самочувствие проживающих в жилище людей существенно ухудшается.

Конечно же, многие люди для создания комфортных условий выполняют установку в своих квартирах и домах окон и дверных конструкций из пластика. Однако для проветривания пользоваться ими неудобно. Каждый начинает искать систему, которая бы смогла обеспечить эффективную циркуляцию воздуха в помещениях. Подбирая такую установку, каждый владелец хочет найти такую, которая бы обеспечивала хорошую вентиляцию и при этом по минимуму расходовала электроэнергию.

Идеальным вариантом системы с такими требованиями является вентиляционная установка с системой рекуперации тепла. Оптимально, если приобрести и установить в свое жилище систему, которая обеспечивает не только рекуперацию тепла, но и влажности.
