Выбираем лучшую модель трубореза для пластиковых труб

Принцип действия и устройство

Длительное время для разрезания металлических труб люди использовали ножовку по металлу. Получающиеся резы были неровным, монтаж затруднительным. Чтобы делать качественные резы, работать быстрее, был разработан труборез. Существует два принципа работы этого инструмента:

1. Трубы закрепляют в тисках, разрезают по намеченным размерам. При этом резец инструмента вращается вокруг поверхности закрепленной детали.
2. Инструмент закреплен неподвижно, труба вращается с помощью специального станка. Такой принцип действия характерен для промышленных моделей.

Устройство труборезов зависит от разновидности инструмента.

Конструктивные особенности

Конструктивно труборезы различаются по типу режущего узла:

• поворотные или роторные;
• с храповым механизмом;
• телескопические;
• цепные;
• с храповым механизмом;
• резцовые;
• роликовые.

Последние чаще всего используются для резки стальных труб. Режущих роликов может быть несколько — до трех. Кроме того, в конструкции предусматриваются и направляющие ролики, которые удерживают заготовку в нужном положении. Чем больше роликов, тем больший диаметр трубы может труборез разрезать.

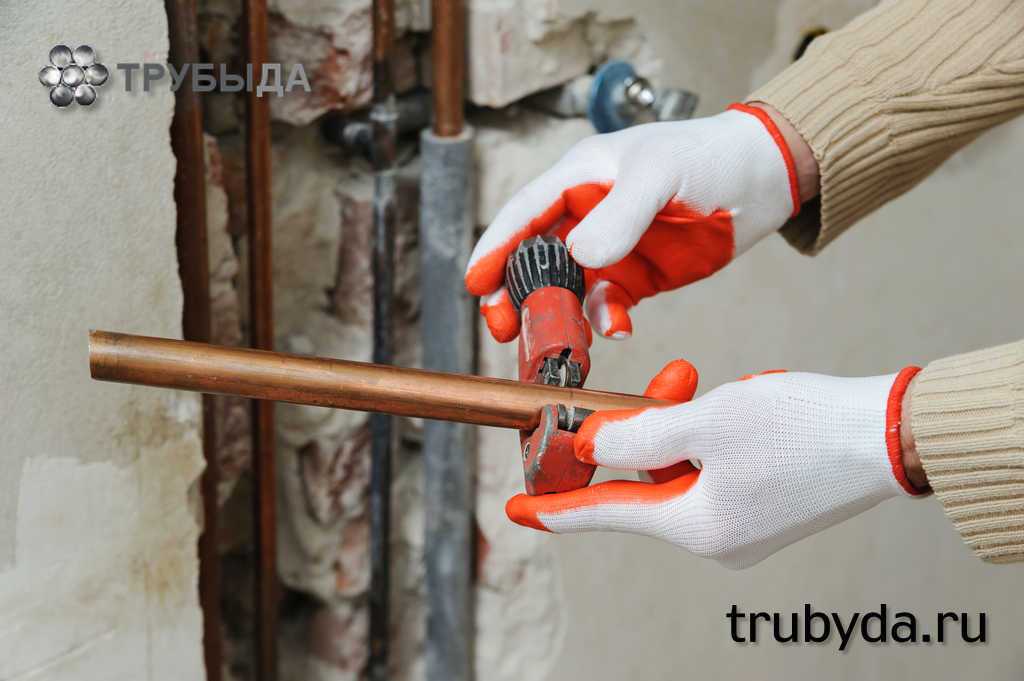

Роликовый труборез

Однороликовые модели справляются с диаметрами 15-50 мм, у трехроликовых этот диапазон расширяется до 100 мм.

Резцовый труборез представляет собой обойму с закрепленными в ней резцами – одним или двумя. Перемещение рабочего узла происходит под воздействием резьбового штока.

Действие цепных труборезов заключается в постепенном стягивании вокруг трубы цепи, оборудованной режущими роликами.

Разновидности и технические характеристики

В продаже можно найти несколько видов труборезов:

1. Роликовые — простые ручные труборезы. Предназначены для разрезания трубок, зафиксированных в разных видах зажимов. Металлические стенки не разрезаются, а продавливаются роликами, которые могут свободно вращаться.
2. Орбитальные — инструменты с разборной конструкцией. Внутри по кругу вращаются резцы, с помощью которых разрезаются стенки деталей. С помощью орбитального трубореза можно снимать фаску с толстостенных трубок.
3. Цепные — инструменты, которые подходят для проведения работ в любых условиях. Конструкция не имеет вращающихся элементов. Она представляет собой цепь из многочисленных дисков, которая оборачивается вокруг разрезаемой детали. После механического усилия цепь сдавливает трубу. Диски разрезают материал.

Зависимо от типа привода, выделяется несколько видов труборезов:

• механические — простые модели;
• пневматические — рабочий процесс осуществляется за счет пневмоцилиндров;
• гидравлические — рабочие элементы передвигаются под воздействием давления жидкости;
• электрические — подключаются к сети 220 вольт или работают от аккумуляторов.

Пневматические, гидравлические модели устанавливаются на крупных предприятиях, где трубы производятся серийно.

Орбитальный труборез

Классификация труборезов по виду привода

Современные модели труборезов, предназначенные для раскроя стальных труб различного диаметра, различаются по виду привода.

Ручные инструменты считаются наиболее простыми и не требуют специальных навыков для применения. Обычно их просто закрепляют в области обработки, делают несколько оборотов и получают фрагмент с четким срезом. Однако этот вариант предусматривает применение значительных физических усилий и для масштабных работ не подходит.

Ручной труборез очень прост в применении, но пользоваться им в течение долгого времени без должной физической подготовки будет довольно сложно. Лучше оставить его в качестве разового «помощника» для решения локальных ремонтно-монтажных проблем

Электрические агрегаты делают из более прочных, износостойких материалов, поэтому они годятся для активного применения, легко справляются с интенсивными нагрузками и могут качественно резать стальные трубы любого диаметра, включая большие.

Электрические труборезы не только делают четкий, ровный срез без заусенцев, но и осуществляют обработку торцевых областей детали

Пневматические труборезы относятся к профессиональному оборудованию. Они обеспечивают высокую точность обработки и оперативно делают необходимый срез.

Раскраивают трубы любой толщины (от тонкостенных до 60 миллиметровых). Позволяют проводить необходимые работы в малогабаритном помещении и имеют функцию расточки внутреннего диаметра трубы под последующую сварку.

Обладают высокой мощностью и легко справляются с повышенными нагрузками промышленного масштаба.

В быту пневматические труборезы применяются крайне редко, так как имеют значительный вес и внушительные габариты. В комплекте с ними обычно идет специальная тележка, предназначенная для передвижения агрегата по рабочей территории

Гидравлические труборезы не требуют подключения к электросети, а в работе используют принцип давления жидкости. Прокачиваясь через насос, она воздействует на поршень и приводит агрегат в действие. Когда давление воды снижается, резцовые элементы возвращаются в исходное положение.

Инструменты такого класса мощнее ручных, но электрическим приборам уступают по всем параметрам.

Выбор агрегата, в первую очередь, зависит от объема работ, которые планируется выполнить. Для разового применения хватит простого ручного инструмента, а для крупномасштабных мероприятий (типа прокладки коммуникаций на личном участке) лучше использовать электрический вариант.

Если же возможности подключиться к сети нет, для бытовых целей придется рассмотреть покупку или взятие в аренду гидравлического трубореза. В промышленности наиболее продуктивно использовать пневматические машинки для раскроя стальных труб.

Эксплуатация

Правил эксплуатации трубореза для пластиковых труб:

Хранить инструмент нужно в сухом футляре, кейсе, без доступа к влаге.
Если инструмент электрический, перед его применением необходимо проверять целостность кабеля, аккумуляторов.
Следует регулярно проверять состояние режущих частей. При повреждении, растрескивании, появлении сколов лезвия нужно заменить. Старые можно отдать на переточку.
Заготовки необходимо зажимать с помощью тисков

Важно не пережать деталь, чтобы рез получился ровным.
Нельзя использовать инструмент для разрезании трубок большего диаметра, чем может обработать инструмент.

Чтобы собрать трубопровод из пластиковых труб, недостаточно просто подготовить расходные материалы. Трубы придется разрезать, чтобы довести их от одной точки к другой. Для этого применяются разные виды труборезов.

Какой труборез выбрать, механический или электрический?

Когда планируется производить монтажные работы по прокладке труб своими силами, без режущего инструмента не обойтись. Поэтому вопрос о том, какой лучше прибор приобрести, механический или электрический, является вполне актуальным.

Резка труб сабельной пилой.

Использование ручного гильотинного трубореза в домашних условиях.

Для работ в квартире более подходящим является компактный ручной механический труборез, которым можно пользоваться в условиях небольших помещений. Это позволит производить раскрой труб непосредственно на месте их дальнейшего монтажа.

Чтобы сборка трубопроводной магистрали была качественной, любой из моделей трубореза необходимо научиться пользоваться. Поэтому перед тем как производить «чистовую резку», следует немного набить руку на отрезке трубы. Стоимость полипропиленовых труб невысок, и всегда можно позволить себе приобрести лишний метр для подобной тренировки, да и вообще — на всякой случай. Такой «факультатив» поможет понять принцип работы, а также получить пусть хотя бы небольшой, но для начинающего — бесценный предварительный опыт перед началом монтажа.

Труборез-ножницы с храповым механизмом

Гильотинный труборез с храповым механизмом называют ещё ножницами. Он имеет встроенный механизм, который позволяет разрезать трубу лезвием не одномоментным движением, а многократно прилагаемым усилием, что снижает физическую нагрузку на мышцы руки.

Структура и свойства ножниц

Гильотинный труборез похож на разводной ключ с двумя ручками. Он имеет одну литую рукоятку, заканчивающуюся широким С-образным основанием для фиксации трубы, и вторую ручку, которая прижимает режущее лезвие посредством трещоточного механизма. Инструмент оснащается кнопкой возврата резца в исходное положение и фиксатором закрытого состояния для удобства транспортировки.

При покупке трубореза необходимо измерять разболтанность лезвия и подвижной рукоятки: чем она выше, тем хуже будет качество срезов

Рабочий диаметр ножниц варьируется от 3 до 75 мм. Особенностью является резкое возрастание стоимости устройства при увеличении максимально возможной толщины трубы свыше 42 мм.

Чем толще лезвие, тем больше вероятность, что оно прослужит долго. Тонкие режущие элементы ставятся только на дешевых моделях труборезов

Производители стараются сделать дизайн резака и лезвия таким, чтобы минимизировать необходимое рабочее пространство. Лезвия могут быть гладкими или зубчатыми. Некоторые модели оснащаются встроенным фаскоснимателем, но обработка торца трубы осуществляется уже после резки, а не одновременно с ней.

Преимуществами гильотинного трубореза являются:

1. Низкая стоимость инструмента.
2. Возможность резки в ограниченном пространстве.
3. Использование при работе только одной руки.
4. Отсутствие стружки и заусениц при резке

Недостатков у ножниц тоже хватает:

1. Усталость рук при больших объемах работы.
2. Необходимость заточки лезвий.
3. Высокая стоимость сменных лезвий.
4. Поперечная деформация труб при резке.
5. Вероятность приобрести недорогой инструмент, который затупится уже после десятка разрезов.
6. Ограниченность максимального диаметра трубы.

Несмотря на недостатки, гильотинные модификации являются идеальным вариантом для монтажа пластиковых труб небольших диаметров при малых объемах проводимых работ.

Как пользоваться ножницами для труб?

Процесс резки гильотинным турборезом мало отличается от работы обычными ножницами, но имеет свои особенности. Для разрезания этим инструментом трубы необходимо осуществить такие действия:

1. Нарисовать на трубе место разреза.
2. Расположить трубу на широком основании трубореза так, чтобы намеченная полоска реза была точно напротив лезвия.
3. С помощью рукояти надавить лезвием на трубу.
4. После каждого полного сжимания ручек ослаблять их, возвращая в исходное положение.

Следует повторять ритмичное сжимание ручек инструмента до полного перерезания трубы.

В процессе резки нежелательно держать трубу на весу, потому что на конечном этапе она может обломаться и испортить ровность среза

Ряд инструментов имеет трещоточный механизм, каждый щелчок которого оповещает о перемещении внутреннего храпового механизма на один зубчик. Звук щелчка означает, что уже можно разжать ручки инструмента и повторить нажатие из более удобной позиции.

Классификация и виды труборезов

Ручной труборез для стальных труб функционирует в основном за счёт использования силы мускул человека. Это неплохо, ведь вся работа происходит непосредственно под вашим контролем и очень трудно представить нештатную ситуацию, когда технология процесса резки может быть внезапно нарушена. Простая конструкция ручного трубореза мало зависит от воздействия внешних факторов, разве что может рука дрогнуть. В то время как у любого автоматического оборудования имеется много узлов, за которыми нужно постоянно следить и ремонтировать.

Конечно, не каждую трубу способен разрезать человек только за счёт мускульного усилия. Порой даже наличие системы рычагов, служащей для искусственного увеличения силы приложения, не всегда могут решить эту проблему. Но в быту этот вид приспособления вполне способен выполнить все необходимые работы.

Разновидности оборудования для резки труб можно квалифицировать в зависимости от особенностей режущего элемента и от величины объекта резки. Поэтому можно выделить следующие виды инструмента:

• Резцовый труборез применяется для резки труб диаметром до 100 мм. Такой вариант подходит не только для работы с трубами из стали, но и эффективно используется для разрезания труб из пластика. В качестве режущего инструмента используются стальные диски.
• Цепной труборез находит широкое использование при разрезании труб на основе плотных материалов (бетон, чугун, керамика). Наличие цепового механизма для плотного закрепления трубы и поворотного рычага и позволяют эффективно разрезать такие поверхности.
• Роликовый труборез имеет в своей конструкции направляющие приспособления и от одного до трёх режущих роликов. Диаметр труб, которые способно резать такое устройство зависит от количества рабочих роликов. Труборез с одним роликом производит резку трубы диаметром до 50 мм, а с тремя роликами в инструменте можно работать с трубами до 100 мм и более.
• Телескопический труборез оборудован роликами, кареткой и направляющими. Такое приспособление способно произвести фиксацию трубы в зависимости от необходимого угла среза. Очень эффективно применение при работе с особо прочными материалами и трубами большой толщины, так как механизм его способен создавать большое давление на поверхность трубы.
• Труборез с храповым механизмом обладает малыми размерами, поэтому способен разрезать трубы небольшой толщины. Две рукоятки и лезвие для резки составляют всю его несложную конструкцию, являющуюся самой простой среди приборов этого класса.
• Электрический труборез своим названием даёт понять, что оборудован электрическим двигателем. Применение электродвигателя почти полностью снижает необходимость приложения усилия оператора при выполнении работы. Главное, правильно настроить приспособление, а остальной процесс резки выполняется в автоматическом режиме. Причём это универсальный инструмент, который режет трубы из любого материала и независимо от диаметра изделия. Только недостаточная мощность электрического двигателя может ограничить размеры заготовки. С помощью такого устройства можно эффективно выполнять и работы по торцеванию стыков и снятию фаски с любой поверхности трубы. Недостатком считают сложность применения этого оборудования в труднодоступных местах работы.
• Гильотинный труборез такое название получил из-за вида режущего инструмента. Обрабатываемая труба закрепляется в раме, винт при вращении проталкивает рабочую гильотину, которая производит резку материала под прямым углом. Таким устройством можно разрезать трубы небольшого диаметра и разной структуры (многослойные, однослойные, армированные).
• Пневматический труборез производит разрез под действием разреженного воздуха. Это оборудование эффективно в использовании на производственных предприятиях для резки труб с диаметром до 1500 мм, при этом прекрасно справляется как с пластиком, так и с материалом плотной структурой.
• Орбитальные труборезы производят не только механическое разрезание заготовки, но и одновременно снимают с тонкостенных материалов фаску. Для этой операции в конструкцию таких устройств, входят специальные фасонные фрезы.

Стоит отметить, что любые виды устройств могут дополнительно оснащаться различными приспособлениями, улучшающими качество среза и повышающие безопасность производства работ. Так, при помощи механизма быстрого обжатия можно ускорить процесс фиксации заготовок большого диаметра. И, конечно, многие устройства комплектуются съёмными дополнительными приспособлениями.

https://youtube.com/watch?v=9F3DpQhnM2U

Принципы выбора

При выборе трубореза для пластиковых труб нужно обратить внимание на несколько факторов:

• тип привода (механический или электрический);
• максимальный диаметр разрезаемых трубок;
• популярность производителя;
• материал корпуса и лезвия;
• вид трубореза по принципу действия.

Преимущества и недостатки

Положительные стороны механических моделей:

• простое устройство;
• низкая цена;
• надежность, долговечность, компактность;
• мобильность — инструмент можно использовать в любом месте, поскольку не требуется подключение к электросети.

Подобный инструмент имеет низкую производительность.

Преимущества ножниц для пластика с электрическим приводов:

• высокая производительность;
• для работы не нужно применять физическое усилие;
• получение ровного реза.

Электрические труборезы нельзя использовать без подключения к электросети.

Труборезы разных типов (Фото: Instagram / voll_2020)
