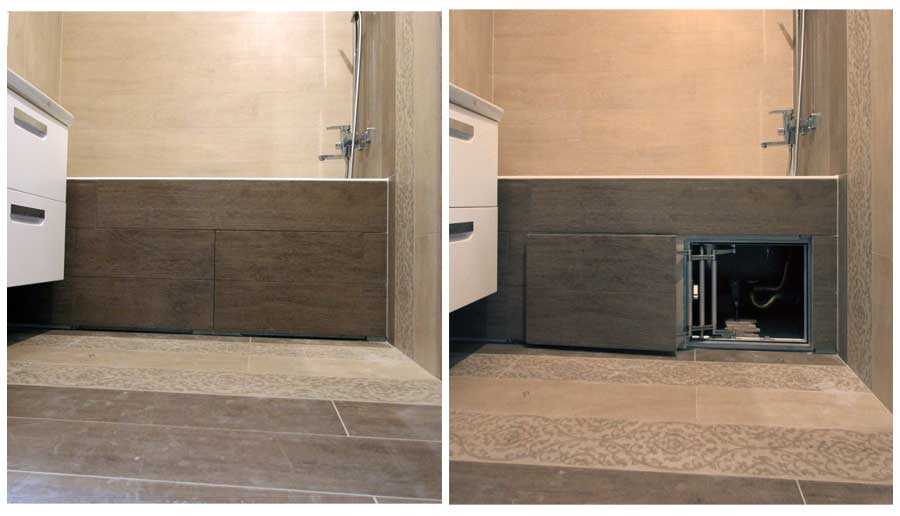

Правильная установка люка в туалете под плитку: советы мастеров

Виды люков по конструкции

При выборе обращают внимание не только на назначение люка и вариант его установки, но и на конструктивные особенности. Ознакомьтесь с тем каким может быть люк под ванной под плитку, и узнаете какой вариант для вас удобнее. Открытие и закрытие дверцы осуществляется с помощью разных механизмов и в соответствии с этим они разделяются на следующие виды:

Открытие и закрытие дверцы осуществляется с помощью разных механизмов и в соответствии с этим они разделяются на следующие виды:

• распашные – обычно их изготавливают из металла, чтобы открытие осуществлять резиновыми или пластиковыми присосками. Механизм предполагает выдвигание створки вперёд, а после производится открытие. Но в продаже можно встретить изделия из пластика;
• под плитку – имеют распашной механизм (как у межкомнатной двери). Отличаются удобством установки, дешевизной, широким выбором устанавливаемой фурнитуры (нажимной замок, ручки);
• сдвижные – конструкция является более сложной по сравнению с предыдущими видами. Для открытия и закрытия используются присоски. Сначала створку выдвигают на себя, потом сдвигают в любую сторону. Данный конструктивный элемент необходим, если ограничен доступ к коммуникациям мебелью или бытовыми приборами. Чтобы не искать присоски по всей ванной комнате, можно использовать нажимной или роликовый механизм для быстрого открывания дверцы;
• нажимной – путём нажатия пальцем на плитку устройство дверцы данного вида люка приводиться в действие, выдвигаясь вперёд и распахиваясь. Нажимной механизм отлично подходит для монтажа в ванную, которая отделывается не с помощью плитки, а механически неустойчивыми материалами, например, панно из мозаики;
• на магнитах – неодимный магнит часто применяется при изготовлении напольных и настенных смотровых окнах. Основным его преимуществом является выдержка большого веса. Незаметными, по сравнению с нажимной, их делает хитрая технология конструкции: меньший паз для люка, чтобы створка находилась под облицовкой, например, плиткой. Если окно имеет большие габариты и вес, то дверца оснащается удобной ручкой. Маленькие крышки чаще всего делают откидными. В напольных вариантах, магнит служит дополнительным элементом для дополнения тяжести крышки. В настенном исполнении дверца сдвигается в сторону.

Сдвижной люк

Разновидности потайных люков

В зависимости от объекта, спрятанного за дверцей люка, выделяют электрические, сантехнические и вентиляционные устройства.

По расположению различают настенные, напольные и потолочные конструкции. К последним двум предъявляются особые требования: напольный люк должен иметь надежную конструкцию в виде рамы с дополнительным оснащением, быть влагостойким и звукоизоляционным. У потолочной модели должны быть легкие дверцы и надежные затворки, которые не будут открываться сами по себе.

В квартирах и жилых домах, чаще всего, устанавливают квадратный или прямоугольный сантехнический люк в туалет. При желании можно заказать или изготовить люк под плитку своими руками, однако область их применения и монтаж несколько отличаются.

При этом, чем незаметнее замаскирован инспекционный люк в интерьере, тем лучше. Поэтому интерес потребителей вызывают такие лючки сантехнические, как скрытый, нажимной и на магнитах:

• Нажимные. Люк нажимной под плитку использует в принципе своей работы пуш-системы, основанные на роликовых механизмах. Люк под плитку нажимной довольно часто совмещают с механизмами невидимками, пространственными петлями, сдвоенными, позволяющие экономить место и использовать ручки. Если говорить об некоторых нюансах нажимных систем, то стоит упомянуть один момент, дело в том что открытие тут происходит в два приема: после того как сильно надавить дверца немного отходит в сторону, после чего делается заметной. В этом состоянии крышку проще оттянуть в сторону.
• Скрытые. Распространенные системы-невидимки сочетают в своих особенностях нюансы других вариантов и дают возможность позволить сделать большой лючок сантехнический менее заметным. Использование специальных петель и гипсокартона на крышке дают возможность «замаскировать» ревизионный люк под стену. Стоит помнить о том что, установка подобного окна должна быть учтена заранее. Еще на этапе проектирования ниши. Если же переделывать уже завершенный ремонт под «невидимку» это может только испортить внешний вид полностью.
• Устройство на неодимных магнитах используется как в напольных, так и в настенных смотровых окнах. Люк на магнитах под плитку обладает достаточно большой силой притяжения, которая дает возможность выдержать достаточно приличный вес. Для того чтобы сделать данную крышку малозаметной используют следующую технологию: паз для люка делают немного меньше, для того чтобы дверца располагалась под облицовкой, маскирующей ее. Магнит удерживает саму крышку, иногда его устанавливают таким образом, чтобы в будущем можно было сдвинуть его в сторону для уменьшения притяжения.

При больших размерах или если крышка изготовлена из тяжелых материалов, она оснащается ручкой для более удобного использования. Сделанные из более легких материалов и меньших размеров могут изготавливаться и без ручек, большие чаще делаются откидными.

Важные моменты, при выборе лючков

При покупке лючков ревизионных, необходимо измерять нужную длину направляющих. Так как вся конструкция изготовлена из пластика и поделена на секции, их можно подрезать, удаляя все ненужное. Тоже касается и дверцы. Она изготовлена из пластика с ребрами жесткости, ее можно урезать в трех местах. Преимущество использования пластикового люка заключается в его качественных характеристиках и относительно небольшой цене.

При большом ассортименте ревизионных продуктов, покупатели отмечают их бюджетную стоимость. Пластик имеет большой срок эксплуатации: вам не нужно его красить, он не подвержен коррозии, может использоваться в помещении любой влажностью. Вы всегда можете урезать купленный ревизионный сантехнический лючок, и адаптировать под необходимые размеры. Его можно устанавливать на различные конструкции, так как вес изделия минимальный. Выбирая для своего помещения пластиковые лючки, Вы должны не только ориентироваться в их видах, но и уметь правильно, и оправдано подобрать необходимую модель, масштабы и варианты крепления.

Эффективный выбор — правильные размеры сантехнических люков и их гарантия эксплуатационной деятельности!

Особенности выбора

Выбирая вариант ревизионного люка для ванны, в первую очередь, ориентируются на высоту установленного оборудования, которое следует скрыть. По этому параметру конструкция может быть потолочной, настенной или напольной. Для люка на потолке дополнительным требованием является наличие магнита, предотвращающего самопроизвольное открытие. Напольный вариант должен обладать повышенной прочностью для выдерживания тех же нагрузок, что и сам пол. Настенный люк невидимка, монтаж которого производится чаще всего (практически в каждом санузле), должен легко открываться и иметь надёжные петли для предотвращения провисания.

В качестве материала чаще всего выбирают металл – алюминий, оцинкованную и нержавеющую сталь. Такие конструкции обходятся сравнительно недорого и практически не подвержены коррозии. А их высокая прочность позволяет выдерживать вес устанавливаемых поверх облицовочных материалов – плиточных материалов, натурального камня или гипсокартона. При небольших размерах люка, например, если на него будет наклеена всего одна плитка, допускается использовать пластиковые изделия.

Основная классификация люков-невидимок проводится по способу дальнейшей отделки:

• Вариант под плитку.
• Ревизионный люк в ванную комнату под наклейку обоев или покраску.

Люки под установку плитки

На отечественном рынке можно приобрести люки-невидимки для облицовки плиткой, выпускаемые компаниями Hago, «ЛюкЛэнд» и «Практика». Первый бренд, производственные мощности которого находятся в Австрии, выпускает напольные варианты люков. «ЛюкЛэнд» занимается производством металлических моделей любого назначения (напольные, настенные или потолочные). А среди ассортимента фирмы «Практика» можно найти немало пластиковых вариантов – прочных и в то же время лёгких.

По способу открывания они делятся на два варианта – нажимные и извлекаемые с помощью присоски. Первый применяют при использовании шершавых или рельефных облицовочных материалов, на которых не будет держаться присоска. Для второго варианта требуется только глянцевая или просто гладкая плитка.

Люки под плитку и плиточные материалы имеют различную конструкцию и могут быть:

• Сдвижными, монтаж которых проводится при наличии препятствия перед конструкцией.
• Распашными, применяемыми в местах, где отсутствуют ограничения для открывания. Часто именно такой способ открывания имеют ревизионные люки под ванну, хотя нередко их делают полностью извлекаемыми из рамки.
• Откидными (открывающимися сначала на себя, а потом вверх под углом), устанавливать которые рекомендуется при расстоянии до препятствия не более 12 см.
• Двухдверными, использование которых целесообразно при размерах проёма больше 70 см. В отличие от варианта с одной дверцей, такая установка скрытого люка под плитку гарантирует повышенную прочность и отсутствие провисания под тяжестью облицовки.
• Под мозаику. Особенность заключается в необходимости соответствия формы и размеров люка мозаичному узору.
• Усиленными. Вариант, подходящий при облицовке тяжёлыми плитами – гранитными, мраморными или сделанными из натурального камня. Рекомендуется установка скрытого люка с повышенной грузоподъёмностью и при габаритах конструкции больше 0,6х1,2 м.

Конструкции под покраску

Люки для установки на покрашенных или оклеиваемых обоями стенах выпускаются рядом отечественных брендов типа «Практики» и «Люклэнд». Но при желании получить в своё распоряжение изделия ещё более высокого европейского качества можно приобрести модели марок KNAUF Alutop (Швеция) и Alu-Star (Германия). Установка таких сантехнических люков для ванны производится обычно в верхнюю часть стен или в потолки. Проще всего выполнять монтаж в ограждающие конструкции из гипсокартона, однако встраивать их можно и в кирпич, и в бетон.

Другие особенности выбора

Выбирать конкретную модель люка уже после определения его типа можно по таким параметрам как размеры плитки, габариты скрываемого оборудования или ниши, в которой оно располагается. Стоит отметить, что при отделке плиточным материалом керамическая пластина должна выходить за пределы открывающейся конструкции не менее чем на 5–70 мм. Поэтому, например, размеры ревизионного люка под ванной начинаются с 20х20 см и предназначены для установки поверх дверцы стандартной напольной плитки 300х300 мм.

Оптимальный выбор конструкции обеспечивается тщательным изучением ассортимента различных производителей. При этом стоит изучить не только материалы и марки, но и варианты механизмов для открывания дверок

Также следует обратить внимание и на расположение навесов – при равных размерах люка (например, 300х200 мм) петли могут находиться и на длинной, и на короткой стороне

Обзор конструкции канализационного люка

Конструкция люка простая, функциональная и не меняется десятилетиями. Новшества последнего времени касаются разработки и установки замков разных типов.

Основные детали

Крышки делают преимущественно:

• круглыми: даже неправильно установленные не провалятся в смотровую шахту;
• с ребристой поверхностью: улучшается сцепление с обувью пешеходов, колесами автомобилей;
• плоскими или выпуклыми, чтобы не собиралась вода.

Многие современные крышки, чтобы облегчить открывание, снабжаются отверстием, через которое их можно поддеть крюком. Дыры делают только в крышках для колодцев канализации, водопровода, дренажных, ливневых – через них внутрь попадает вода.

С замком или без замка

Замки нужны на чугунных люках по нескольким причинам:

1. Для защиты от стороннего проникновения в колодцы, открывающие доступ к ценному оборудованию.
2. Если на крышке есть замок, ее невозможно неправильно установить. Перекосы при неплотном прилегании могут стать причиной аварии на дороге.
3. Защищают от краж с целью сдать на металлолом.

Чугунный канализационный люк с замком.

Запорные устройства бывают нескольких вариантов:

1. Флажковое соединение, установленное между крышкой и ободом. Замок с секретом.
2. Резьбовые. Крышка вворачивается в корпус и может застрять, поэтому данный вариант ненадежный.
3. Болт с секретом, соединяющий обе детали.
4. Распорный механизм на крышке, блокирующий изделие при закрывании.
5. Краб с 2-6 лучами на люке для блокирования входа.

Доступ к смотровому колодцу с коммуникациями связи и электричества перекрывается 2 крышками: защитной и запорной. Последняя располагается в стволе шахты, сделана из стали, оборудована замком, чтобы к кабелям не проникли посторонние.

Тяжелые изделия оборудуются простыми замками в виде выступов, входящих в пазы горловины. Открываются специальными зацепами. Флажковые, болтовые или распорные замки дорогие, устанавливаются на колодцах сетей связи и электроснабжения, требующих повышенной защиты.

Канализационный люк с запорным устройством.

Разновидность ревизионных люков

Строительный рынок предлагает широкий выбор ревизионных люков от разных производителей. Условно их можно разделить на три основные вида:

* Люк ревизионный под плитку предназначен для удобного доступа к функциональным соединениям, при этом, не внося особые изменения в оформление. Подобные модели под плитку разработаны сравнительно недавно, им предшествовали пластиковые экземпляры.

В основном, для установки дверец используют скрытый монтаж. В нишу дверцы можно вклеить любой материал (плитку, отделочный камень, гипсокартон, профиль и т. д). Способов открывания будет два: с помощью нажатия или двух присосок.

Нажимной ревизионный люк оснащён кликовым механизмом. Стоит только сделать усилие, надавить на дверцу и она откроется. Подобный способ прекрасно подойдёт для плитки с разнообразной поверхностной фактурой: от гладкой до рельефной. Грамотная конструкция не позволяет кафелю заламываться во время открытия.

Распашные дверцы с устройством «присоска» разработаны на выдвижных петлях. Присоска выполняет роль временной рукоятки, при надавливании происходит выскальзывание двери из стены. Подобный механизм позволяет сохранить в целости все плитки.

Дверца сдвижного способа открывания оборудуются петлями в три звена. Подобный механизм двигает створку параллельно стене. Его применяют, когда невозможно пользоваться распашной дверкой или слишком мало места. Люк открывается, сперва, «на себя», затем в сторону.

Для слишком тесного пространства, особенно в малогабаритных квартирках, подойдёт скрытый ревизионный люк откидной. Он полностью съёмный, что на первый взгляд покажется неудобным. Просто надо приловчиться, а откинуть дверку можно под небольшим углом. Монтируют подобные дверцы в широких пространствах.

Люки под плитку имеют между собой общую конструкцию: это железная рама и мобильная дверца. На саму створку прикреплён специальный гипсоволоконный лист. Именно на этот лист и крепят любой материал для отделки. Такой люк прекрасно впишется в любую узорчатую мозаику или цветовую гамму.

В качестве ревизионного люка сантехнического предназначения выступает модель на присосках. Размеры могут быть самые разнообразные, обычно они миниатюрные, крепятся в нижней части облицовки ванны. Есть мозаичные люки, которые выполняются под заказ.

* Не секрет, что применение гипсокартона не имеет границ. Его используют, где только возможно, но чаще всего для отделки потолков и стен. Приходится сталкиваться с такой проблемой, как межстенное или межпотолочное пространство.

В подобных проёмах могут размещаться коммуникации (кондиционер, дымоотводы, вентиляции и так далее) или счётчики, значит, к ним понадобится доступ. В его качестве и выступают ревизионные люки под покраску.

Чаще всего в роли невидимого люка выступает модель «короб распашной». Он представляет собой проём из металлопрофиля. Монтировать можно в конструкции из разных материалов. Работает посредством нажатия на дверку, затем она распахивается.

Под покраску или оклейку обоев разработана модель скрытого люка под названием «юбка-стандарт». Она оснащена распашным механизмом открывания. Устанавливается под подвесной потолок или гипсокартонное покрытие. Разновидностью данной модели является люк «юбка-съёмный».

Широко используют двухдверные люки распашные, они также прекрасно подойдут под обои или под покраску. Их можно применять для доступа к системе кондиционирования, вентиляции, бойлера, сейфа, счётчика. Широкое применение получили в подвесных потолках.

* Напольные люки представляют собой беспетлевые конструкции. Они оснащены обычной съёмной крышкой, в качестве ручек выступают ввёртыши. Материал в корпус крепится при помощи любого клеевого раствора.

Разработаны модели с газовым амортизатором, активно применяются под ламинатное покрытие, плитку и паркет. Крышка люка открывается плавно под прямым углом. Специально для улицы был разработан ревизионный люк металлического образца.

Крышка выполнена из стали или оцинковки, способ открывания – без петель, съёмный. Герметичность обеспечивает резиновый уплотнитель. Также предусмотрены разъёмы для вкручивания ручек.

Модель ревизионного люка из пластика предназначена для мест повышенной влажности: потолка, прохладных или душевых помещений. Крепятся с помощью герметика или специального цементного раствора. Способ открывания может быть разнообразный.

Изготовление комплектующих деталей

Материал изготовления люка – «невидимки» зависит от размеров смотрового устройства и возможностей исполнителя. Когда габариты ревизионной форточки не превышают размера одной-двух плиток, конструкцию такого изделия можно упростить. Если же размеры люка, а, следовательно, и его вес после отделки плиткой значительны, экономить на материалах неразумно.

Рассмотрим два варианта изготовления смотрового устройства:

• облегчённые приспособления для проёмов малых размеров;
• люки полной комплектации.

Облегчённые устройства малых размеров

Ревизионный люк для обустройства проёма малого размера можно сделать без петель. Роль створки в данном случае будет играть керамическая плитка, на тыльную сторону которой по периметру, в зависимости от размеров, нужно наклеить 4–6 фиксирующих магнита. Если скрывающая перегородка в ванной выполнена из гипсокартона, то к проёму в ней с внутренней стороны саморезами крепится стальная рамка таких размеров, чтобы её кромки выступали из посадочной ниши и служили ответной частью магнитного крепления.

Грамотная установка ревизионного люка решит проблему доступа к скрытым системам водоотведения

Размеры фиксирующих магнитов подбираются (подтачиваются) таким образом, чтобы лицевая поверхность плитки – заглушки находилась с облицовкой стены на одном уровне. Открывание такого люка производится с помощью съёмной ручки-присоски. Использовать такое устройство на полу ванной можно только в местах без нагрузки на «створку», например, в полу встроенного шкафа.

Если перегородка выполнена из кирпича, то для фиксации плитки – дверцы магнитами по периметру торца проёма саморезами крепят нарезанные по размеру куски стального уголка.

Люки полной комплектации

Ревизионный люк стандартной комплектации можно сделать двумя способами: из подручных материалов, или с использованием специальных комплектующих, копируя технологию производителей. Выбор способа изготовления зависит от габаритов и степени ответственности устройства, которые определяются особенностями эксплуатации каждого конкретного люка – «невидимки». Рассмотрим обе эти технологии.

Изготовление ревизионного люка из подручных материалов

Коробка-рама изготавливается из стального уголка или профиля прямоугольного сечения размером 60х40 или 50х30 мм, которые соединяются электросваркой с последующей шлифовкой сварочных швов болгаркой. Затем из указанного профиля необходимо сделать каркас створки люка, который должен умещаться в коробку с зазором по сторонам в 2 мм.

В комплектацию ревизионных люков входит распашная дверца с замковым механизмом

По внутреннему периметру коробки приваривают стальной пруток квадратного сечения таким образом, чтобы дверца в закрытом положении лежала на нём заподлицо с передней плоскостью коробки. Затем створку крепят в коробке на мебельные петли с помощью саморезов по металлу, предварительно вырезав под них в каркасе дверцы круглые посадочные гнёзда. Количество петель зависит от их качества и веса створки.

Вместо мебельных петель можно использовать более совершенный механизм открывания дверей без ручек (Push to open), или пуш-систему. Цена комплекта этой фурнитуры значительно выше, но она оправдана конструктивными преимуществами.

На изготовленный каркас створки с помощью саморезов крепится лист ОСП (ориентированно-стружечная плита), размеры которого должны закрывать коробку люка.

Для фиксации закрытой дверцы в коробке используется система мебельных магнитов или готовый замок одного из типов, предлагаемых производителями.

Изготовление смотрового люка из готовых комплектующих

В отличие от устройств, изготовленных с применением подручных средств, при сборке этих люков используются только специальная фурнитура. Как правило, при самостоятельном изготовлении такого устройства используют чертежи или рабочий образец изделия.

Коробка и каркас створки люка изготавливаются по вышеописанной технологии. Затем на каркас створки с помощью саморезов или протяжных заклёпок крепится алюминиевый лист толщиной 3-4 мм, размер которого должен перекрывать коробку.

Исходя из особенностей эксплуатации и места расположения люка, выбирают тип петель и запорного устройства. Сборку изделия и подгонку комплектующих производят согласно инструкции к фурнитуре, после чего стальные элементы конструкции покрываются двумя слоями антикоррозионной краски.

Облицовка люка плиткой

Отделка плиткой перегородки со скрытой ревизионной дверцей начинается с облицовки люка.

Если укладка керамики производится на цементный состав, то на лицевую сторону створки полуавтоматической сваркой приваривают армирующую сетку из проволоки диаметром 3-4 мм. Затем дверцу своими руками грунтуют снаружи составом, усиливающим адгезию, например, Novol Plus 700, и после высыхания покрывают слоем плиточного клея, чтобы покрыть арматуру. После отверждения клея приступают к укладке керамики, которую кладут заподлицо кромкам дверцы, выдерживая выбранную ширину шва с помощью фиксирующих крестиков.

Важно чтобы при облицовке клей не попал в щель между дверцей и рамой люка

Под первый ряд кафеля дверцы в закрытом положении к стене прибивают опорную планку. Закончив отделку створки, приступают к облицовке перегородки выше люка, продолжая ряды вверх. Зазор между дверцей и плиткой отделки перегородки должен равняться ширине межплиточных швов. Доведя ряды керамики до потолка, выкладывают плиткой поверхность перегородки ниже створки способом сверху вниз – адгезия многих видов плиточного клея позволяет выполнять укладку плитки в таком направлении.
