Водоснабжение кухни: разводка труб и подключение к канализации

Типы разводки

Итак, какой может быть у водоснабжения разводка труб?

Ориентация

К вертикальной разводке относятся стояки и вертикальные подводки, к горизонтальной — розливы и горизонтальные подводки. Абсолютное большинство жилых зданий использует оба типа разводки воды по сантехническим приборам: в типичном многоквартирном доме после водомерного узла вода попадает в горизонтальный розлив и далее в вертикальные стояки, а оттуда транспортируется к точкам водоразбора по горизонтальным подводкам.

Присоединение вертикальных стояков к горизонтальному розливу

Подвал и чердак

Нижняя разводка горячего водоснабжения более типична для многоквартирных и частных домов: один тупиковый или два циркуляционных розлива разводятся по подвалу с его круглогодичной положительной температурой.

В большинстве случаев так же монтируется холодное водоснабжение: нижняя разводка по подвалу или подполью исключает разморозку розлива в отсутствие разбора воды.

Нижняя разводка: розлив в подвале

Альтернатива — монтаж розливов на чердаке. Пара слов о том, какие преимущества имеет верхняя разводка: водоснабжение при подаче воды из напорной емкости делается энергонезависимым и сопровождается минимальными гидравлическими потерями.

Кроме того, если в доме выполнена верхняя разводка — горячее водоснабжение с циркуляцией не будет страдать от завоздушивания перемычек между стояками: весь воздух будет вытеснен в расширительный бачок в верхней точке розлива на чердаке и далее в атмосферу, через автоматический воздухоотводчик.

Розлив ГВС на чердаке. Рядом — сборный вентиляционный вывод канализации

Тупик и циркуляция

Вскользь мы уже упоминали циркуляционные и тупиковые схемы водоснабжения.

Пришло время дать пару внятных определений:

  1. Тупиковой называется система, вода в которой приходит в движение только во время ее разбора: она проходит через розлив, стояк, подводку и сантехнический прибор;
  2. В циркуляционной схеме перепад давлений или работа насоса обеспечивает непрерывное движение воды по закольцованному трубопроводу. Тем самым стабилизируется температура воды в точках ее разбора (помните, как долго приходится сливать воду по утрам в домах старого фонда?) и обеспечивается непрерывная работа водяных полотенцесушителей.

На циркуляционную систему ГВС указывает наличие двух розливов с горячей водой

Тройники и коллекторы

Последовательная (тройниковая) разводка обычна для жилых домов, построенных в прошлом веке: все точки водоразбора присоединены к одной трубе через отводы и тройники. Очевидные плюсы решения — возможность открытого монтажа и невысокая материалоемкость.

Последовательная разводка

Коллекторной разводкой называется присоединение точек водоразбора к гребенке-коллектору собственными подводками. Такие водопроводы обходятся намного дороже тройниковых и монтируются только скрыто (представьте себе разведенный по стене в ванной десяток параллельных труб!), что подразумевает прокладку только при строительстве или капремонте.

Каждый прибор снабжен собственной подводкой

Плюса у коллекторной разводки два:

  1. Если вы полностью откроете кран ГВС или ХВС на кухне, то на смесителе душевой кабины или ванны соотношение напора холодной и горячей воды останется неизменным. Никого не ошпарит и не обольет ледяной водой;
  2. Отключение любого прибора возможно из единого центра — коллекторного шкафа. Это очень кстати в общежитии или гостинице: в аварийной ситуации вы можете выборочно отключить одного потребителя, даже не имея доступа в его помещение.

Из коллекторного шкафа можно отключить воду на любой сантехнический прибор

Монтаж трубопроводов

Итак, теперь делаем водопровод. Сборка труб уже описана, но монтаж всей системы тоже имеет особенности не строительного характера, как-то штробление стен, устройство каналов в стяжке. Последние должны проходить не дальше 150 мм от стены и не ближе 200 мм к мебели. Сантехприборы, естественно, перед началом прокладки труб снимаются.

Прежде всего нужно установить дуги – пластиковые планки с угольниками МРВ под смесители. Они крепятся к капитальной стене саморезами в дюбелях. При креплении нужно учесть толщину отделки: штукатурки и кафеля или другого декоративного покрытия.

Не имея большого строительного опыта, добиться расположения выходных патрубков заподлицо со стеной очень сложно. Лучше заранее сделать их ВЫСТУПАЮЩИМИ над отделанной стеной на половину ширины бортика декоративных колпаков смесителя: если колпаки нерегулируемые, их можно будет без особого труда довести на наждачном круге или вручную на наждачном бруске.

Следующий момент – сборка секций трубопроводов. Самый удобный способ – сборка на столе и укладка в штробы целиком. Но тогда возникает вопрос: как провести трубы через стены? С металлопластиком проблем нет, он весь на разъемных фитингах, а для паяных труб можно предложить два способа:

  • С помощью переходников МРН/МРВ и металлопластиковых вставок. В квартире это достаточно надежно, а в углах над штробами можно сделать съемные лючки для ревизии и ремонта резьбовых соединений.
  • Монтировать трубопроводы по месту. Для этого нужен компактный паяльник. Такой стоит дороже, и нужно работать в х/б перчатках, чтобы случайно не обжечься.

Далее, резка труб. Пилить нельзя, особенно металлопластик, надежных соединений не получится. Резать нужно труборезом, причем для металлопластика и просто пластика труборезы совершенно разные.

Четвертый момент – пайка. На одну пайку уходит 15 мм трубы. То есть, если между двумя фитингами ровно 1 м, отрезать нужно 1030 мм; если 0,6 м – 630 мм т.д.

Пятый момент – гибка металлопластиковых труб. Минимально допустимый радиус изгиба – 5 наружных диаметров трубы. Можно встретить рекомендации: мол, засунуть туда пружину, набить песка, и можно гнуть вообще на угол, а пружину вытащить и песок выковырять проволочным крючком. Ни в коем случае: покрытие трубы портится, остаточные напряжения в ней намного превышают допустимые, и металлопластиковая труба приобретает свойства очень плохой стальной проржавшей.

И, наконец, установка бойлера. Это – отдельный производственный цикл, и делается она после ввода водопровода в эксплуатацию. Патрубки под бойлер делаются заранее, но вентили на них (они обязательно нужны на обоих) перекрываются сразу после монтажа труб, и дополнительно патрубки заглушаются.

Последовательная водопроводная схема

Разводка водопровода в квартире по этой схеме является наиболее распространенной – при ее монтаже от точки ввода (стояка) прокладывается магистральный трубопровод, к которому посредством тройников выполняется подсоединение сантехнических приборов. Эта схема трубопроводов характеризуется неустойчивым давлением воды на разных ее участках – при работе сразу нескольких потребителей наблюдается недостаточность давления на дальних приборах. Так, к примеру, в квартирах, имеющих газовую колонку, при одновременном использовании холодной и горячей воды разными потребителями напор последней обычно ослабевает.

Еще один недостаток последовательной схемы водопровода – это невозможность использовать металлопластиковую трубу для скрытого монтажа. Как правило, фитинги такой системы являются довольно серьезным элементом ненадежности – если тройники прятать в стену, то в случае протечек, которые, кстати, случаются частенько, выполнить ремонт, не нарушая целостности облицовки стен, не получится. В этом отношении для последовательной схемы монтажа лучше использовать медную или, по крайней мере, полипропиленовую трубу.

Последовательная схема водопровода в квартире фото

Последовательная схема водопровода в квартирах с централизованным горячим водоснабжением и местными водонагревателями немного отличается. Если в первом случае обе магистрали берут свое начало от стояков, а заканчиваются на последнем сантехническом приборе, то во втором варианте от стояка начинается только холодный водопровод. Начало горячего находится непосредственно возле нагревательного прибора. Таким образом получается, что водонагреватель, каким бы он ни был, является одновременно концом холодного трубопровода и началом горячего. Именно с учетом встречного движения жидкости в двух различных трубопроводах и выполняется монтаж водопровода в квартирах с индивидуальным нагревателем.

Если вести речь об универсальных системах, в которых горячая вода может поступать как с центрального водопровода, так и с местного нагревателя, то такая схема монтируется по принципу централизованной запитки, а водонагреватель врезается в водопровод параллельно и отсекается запорной арматурой.

Как сделать водопровод в квартире

Схема

Коллекторная разводка водопровода

Существуют две основных схемы для разводки водопровода в квартирах:

  1. Схема тройникового типа. При таком исполнении от стояка отводится труба, в разрыв которой через тройники подключается каждый потребитель. Такую систему еще называют последовательной.
  2. Схема коллекторного типа. Потребители подключаются к трубе через коллектор (специальное устройство с нужным количеством выходов под каждый потребитель). Удобство такой схемы в том, что коллектор на каждом выходе имеет запорный кран.Это позволяет отключать отдельно каждый узел водоразбора для ремонта или обслуживания, не перекрывая всю систему, при этом остальными узлами можно пользоваться без ограничений. Также при такой схеме происходит более равномерное распределение напора.

Подбор необходимых материалов

Процесс подбора материала для сооружения стеновых панелей осуществляется с учетом следующих требований нормативных документов:

  • Простота работы с материалом. Поскольку туалет, как правило, является довольно компактным помещением, для монтажа стеновой панели требуется материал, не занимающий много места, и которым было бы легко оперировать.
  • Безопасность для здоровья. В условиях туалетной комнаты микроклимат обычно характеризуется повышенной температурой и влажностью. Поэтому материал нужно выбирать такой, который не выделяет токсичных для здоровья веществ в подобных условиях.
  • Стойкость к окислению и коррозии. Чтобы соорудить каркас для труб в туалете, материал для него должен быть не только устойчивым к коррозии, но и препятствующим ее распространению на другие поверхности.

Всем перечисленным требованиям соответствует несколько разновидностей строительных материалов.

В частности, наиболее востребованными вариантами являются такие:

  1. Панели из пластика.
  2. Влагоустойчивый гипсокартон.
  3. Плиты МДФ.
  4. Фанера с влагостойкой пропиткой.

Стоит отметить, что для использования в домашних условиях, наиболее высоким спросом пользуются именно панели из пластика. Тем не менее, даже если вы уже окончательно решили скрыть трубы в туалете пластиковыми панелями, прикиньте, насколько гармонично этот материал будет смотреться на фоне общего интерьера вашей туалетной комнаты.

Это важно по той причине, что в случае каких-либо несоответствий в цветовой гамме, потребуются дополнительные затраты, в то время как недостаток правильно выбранного материала можно в любое время докупить

Приведем некоторые преимущества обшивки труб в туалете пластиковыми панелями:

  • работы по закрытию коммуникаций панелями из пластика не требуют значительных физических и временных затрат;
  • вес такой фальшь стенки очень мал, а для проведения срочного или планового ремонта коммуникаций ее очень легко разобрать;
  • поскольку пластик гладкий и не склонен к коррозии, он считается одним из наиболее гигиеничных материалов для использования в условиях санузла;
  • такие панели выполняют шумоизоляционную функцию;
  • широкий ассортимент расцветок данного материала дает возможность подобрать подходящий дизайн панелей, чтобы гармонично вписать их в интерьер ванной комнаты;
  • за достаточно небольшую сумму можно получить довольно качественный и долговечный материал.

Тем не менее, не лишены пластиковые панели и некоторых недостатков, наиболее существенным из которых, является их невысокая огнестойкость. Хотя некоторые изготовители таких изделий утверждают, что они обладают свойством самозатухания и отличаются термостойкостью, все же выделяющийся при возгорании пластика дым, может быть очень токсичным.

Следовательно, в целях безопасности, если вы решили закрыть трубы в туалете пластиковыми панелями, ни в коем случае не курите в туалете, и не используйте источники открытого пламени.

Проектирование водопровода в квартире

Подготовка правильного проекта разводки водоснабжения позволит избежать проблем как на стадии монтажа труб, так и позже, при пользовании водопотребляющим оборудованием.

Следует точно определиться с перечнем сантехники и потребляющего воду стационарного бытового оборудования, установка которых будет осуществлена в квартире. Затем вычертить план квартиры в масштабе, обозначить на нем позиции приборов, требующих подключения к водопроводу.

Остается определить схему развязки трубопровода, учитывающую в плане всю водопотребляющую стационарную технику. Помимо потребителей воды на схеме обозначается оборудование, являющееся частью системы водоснабжения (счетчики воды, насосы и т.п.), протяженность участков трубопровода и диаметры труб.

Водопроводные коммуникации практичнее вести по стенам – в штробах или поверх. При необходимости можно  обшить поверхностную магистраль коробом из пластика, гипсокартона (+)

В идеале схема должна учитывать позиции и характеристики (размер, тип) переходников, фитингов, муфт и т.п. Однако это выполнимо лишь для сантехника. Проще подготовить проект без этих «подробностей», идти с ним в сантехнический магазин и показать проект продавцу. Он поможет выбрать необходимые «мелкие» комплектующие.

Но прежде, чем идти за трубами и фитингами, нужно произвести гидравлический расчет проекта водоснабжающей системы. Это позволит убедиться в отсутствии значительного спада давления в проектируемой системе разводки водопровода, ее способности обеспечивать водой всех потребителей при их одновременной работе.

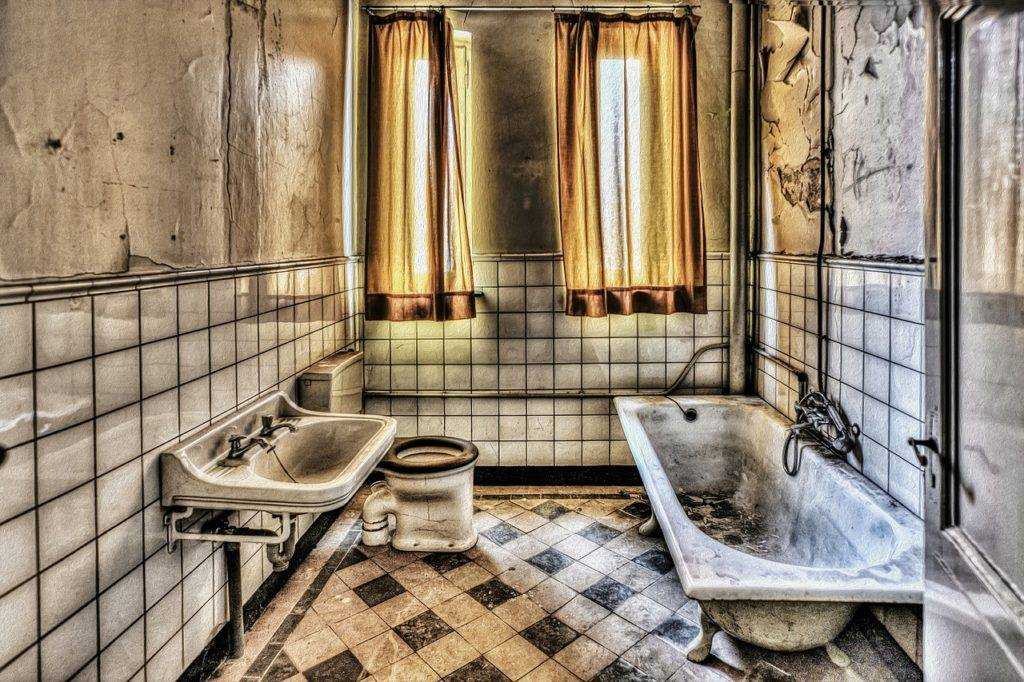

Преимущества и недостатки совмещенного и раздельного санузла

Санузел – территория сантехники. Конечно, ведь именно здесь сосредоточено преобладающее её количество, помогающее нам справлять естественные физиологические потребности организма, проводить гигиенические или хозяйственные процедуры. Все эти процессы протекают при непосредственном использовании воды, с последующим её отведением. Поэтому понимание принципов построения конфигураций санузлов будет неотъемлемой частью успешного воплощения в жизнь разводки квартирного водопровода.

Структура среднестатистического жилья включает санузлы двух типов – совмещенные или раздельные. Отдавая предпочтение совмещенному типу, вы получаете одно целевое помещение оборудованное, как минимум, унитазом, рукомойником, ванной или душевой кабиной. Если же санузел раздельный, то туалет и ванная комната обособляются, имея свои раздельные входы.

На выбор конфигурации помещения (помещений) оказывает влияние ряд факторов, и в первую очередь – субъективный. Однако следует знать, что с точки зрения элементарной санитарии, близость отхожего места к зоне осуществления гигиенических процедур в совмещенных санузлах не относится к правильному планировочному решению. Представьте, что микроскопическая пыль в процессе спуска нечистот, разлетаясь на многие метры вокруг, оседает на ваших мочалках, зубных щетках, полотенцах. Получается не очень оптимистичная картина.

«Совмещенка» логически оправдана в нескольких случаях:

  • при объединении слишком тесных ванной комнаты и туалета, чтобы добиться создания хоть какого-то свободного пространства. При таком решении иногда удается даже поставить дополнительное оборудование, например биде или стиральную машину;
  • если площадь общего помещения изначально немаленькая (около 10 м2 и больше);
  • когда санузлом пользуется ограниченный круг лиц. Например, в квартире проживает 1-2 человека или имеется второй гостевой СУ, а первый обслуживает только спальню хозяев.

Способы разводки сантехники

Разводка сантехники предусматривает монтаж каналов водопровода в ванной, туалете или на кухне для потребления. Основная функция разводки – подача воды к месту использования и отвод использованной жидкости через канализацию. Разводка труб зависит от площади квартиры в новостройке и количества жильцов.

Способы разводки труб в квартире:

  • Открытая укладка;
  • Закрытая система.

В случае открытой укладки санузел находится в постоянном доступе в случае необходимости. Для такой разводки применяют стальные или медные трубы, чтобы провести сложную схему. Но лучший вариант для труб водоснабжения и канализации считается использование металлопластиковых элементов. Их можно соединить пресс фитингами, создав герметичный стык. Но применение пластиковых или металлических труб – дорогое удовольствие.

Закрытая трубная разводка достаточно популярная за счет экономии пространства, ведь трубы прячутся в стене. Но такой вариант потребует специальный расчет работ и проект планировки. Для скрытой системы используют полипропилен, который легко соединяется горячей прессовкой.

Правила установки закрытой системы не позволяют проложить коммуникации в несущей стене. Для таких работ используют цельные патрубки.

Для горячей подачи воды на трубу стоит одеть гофрированный рукав. Это делается с учетом того, что при нагреве пластик расширяется. Рукав позволит трубе иметь некоторое свободное пространство.

Водопровод на коллекторах

Процесс сборки коллекторного водопровода выглядит следующим образом.

К центральной трубе подключают запорный вентиль шарнирного типа. На вентиль монтируют фильтрующий элемент для грубой очистки воды. К фильтру грубой очистки подключают счетчик, фиксирующий расход воды. После счетчика устанавливают фильтрующий элемент для более тонкой очистки воды.

За фильтром тонкой очистки монтируют клапан обратного давления – он препятствует оттоку жидкости в центральную трубу при отсутствии напора. К клапану подключают коллектор, из которого выходит несколько отводов с собственными или подключаемыми вентилями. К отводу коллектора подключаем трубопровод к конкретному потребителю (крану).

Поэтому, подбирая коллектор, нужно ориентироваться на число кранов в доме.

Указанную процедуру повторяют два раза – для трубы с холодной и трубы с горячей водой. Если центральная труба одна – только холодная, то к первому коллектору подключают ввод на водонагреватель. В свою очередь, вывод из водонагревателя вводят в отдельный коллектор, который будет раздавать горячую воду.

Например, в стандартной квартире коллектор лучше всего установить в туалете, за сливным бачком. В этом случае расстояние до первого потребителя (сливной бачок) и до второго потребителя (ванная комната) будет минимальным.

Методы прокладки


При закрытом способе разводки водопровода все основные элементы должны быть доступны.

Проводить такую процедуру можно несколькими способам:

  • закрытым;
  • открытым.

Стоит отметить, что закрытый способ отличается не только повышенной трудоемкостью, но и дает возможность сэкономить место в помещении. Это весьма актуально, когда дело касается ванных комнат маленького размера.

Но стоит помнить, что если будет выбран такой способ, то прокладка разъёмных соединений должна проводиться исключительно в открытом виде.

При этом, можно сразу отметить основные недостатки закрытого метода:

  • отсутствие возможности провести профилактический осмотр труб, чтобы осмотреть из состояния;
  • необходимость ломать стены, чтобы в случае образования протечки провести ремонт и как следствие, необходимость в дальнейшем их ремонта.

Что касается открытого способа, то его единственный недостаток – это уменьшение свободного пространства в помещении, а также изменения его внешнего вида.

А вот к преимуществам можно отнести:

  • низкую трудоемкость монтажа, что положительно сказывается на скорости его проведения;
  • возможность вовремя увидеть протечку и устранить её;
  • легкость проведения ремонта на любом участке;
  • возможность улучшить в процессе использования систему.

Какие выбрать трубы

При оборудовании водопровода в квартире по тройниковой схеме рекомендуется выбирать такие типы труб, как:

  • полипропиленовые;
  • пластиковые.

При этом используется уплотнитель из пасты, сантехнического льна или ФУМ ленты, представляющей собой специализированный фторопластовый материал.

Соединение труб из пластика выполняется путем специальной сварки, а в полипропиленовые детали вмонтированы металлические соединения с резьбой.

При обустройстве коллекторной схемы разводки труб водоснабжения желательно использовать:

  • металлопластиковые трубы — они легко гнутся, выдерживают повышенное давление, разрезать их можно прецизионными ножницами, а соединить при помощи цанговых фитингов;
  • медные трубы — они стоят дорого для подавляющего количества людей, но и прослужат не менее пятидесяти лет, при этом такие трубы обладают бактерицидными свойствами.

Чтобы водопровод в квартире прослужил годы и не доставил неприятностей, следует внимательно отнестись к выбору схемы разводки и защите труб от воздействия внешних факторов.

В числе которых:

  • конденсат,
  • тепловые потери,
  • механические повреждения,
  • абразивное трение и прочие.

Начинать эксплуатацию проведенного водопровода стоит вдвоем с помощником — так больше шансов сразу заметить протечку и перекрыть водоснабжение до ее устранения.

По какой схеме сделать разводку труб в квартире посмотрите в видеосюжете.
