Способы подключения полотенцесушителя и самые распространенные ошибки

Полотенцесушитель и бойлер

А вот ответ на вопрос, как подключить водяной полотенцесушитель к бойлеру, усложняется удорожанием монтажа. Прежде всего, в самом полотенцесушителе должна циркулировать горячая вода.

В бойлер она самостоятельно, разумеется, возврвщаться не может, поэтому, чтобы обеспечить ее круговорот, нужен специальный насос с сечением трубы в 40 мм. Он и обеспечит этот процесс.

Важно помнить, что насос должен быть предназначен для горячей воды. Многие же считают такую процедуру нецелесообразной, так как ожидаемого эффекта бойлер почти не дает

Именно поэтому прежде, чем полотенцесушитель к бойлеру, стоит задуматься, настолько ли это комфортно, и какие цели при этом будут достигнуты. Кстати, тоже самое можно сказать и о водонагревателе.

Полотенцесушитель.

Самый долговечный «змеевик» — из нержавеющей стали. Причём наиболее надёжны изделия из бесшовной трубы классической формы (без дополнительных перемычек, — т.е. без лишних сварочных швов). Латунные хромированные «сушилки» как правило в значительной степени уступают им по прочности, а главное — долговечности внешнего покрытия. * Большим преимуществом изделия из «нержавейки» является то, что у них покрытия нет. Только полировка поверхности металла корпуса.

Что-же касается тяжёлого хромированного полотенцесушителя из обычной стальной шовной трубы, то это уже вчерашний день в теплотехнике (если вы планируете пользоваться им больше одного года, то покупка такого изделия нецелесообразна).

* Неоднократно отмечались случаи, когда утечка (по шву трубы в местах изгиба) проявлялась на таких «сушилках» уже через несколько месяцев эксплуатации изделия.

При покупке полотенцесушителя необходим его тщательный осмотр на предмет заводского брака, а также транспортировочных повреждений.

Типичный из нержавеющей стали, — его несимметричность (как следствие неточности расчёта при гнутии заготовки, либо сварке конструкции — для изделия сложной формы). Возможна недорезка резьб по диаметру (проверяется путём накручивания на резьбу «змеевика» соединительного элемента с внутренней резьбой, — без подмотки деталь должна заходить на резьбу совершенно свободно, с небольшим люфтом). Если этот момент не учесть, то вам придётся (обязательно!) дорезать обе резьбы перед сборкой.

Крайне нежелательно также, когда прямые участки трубы «змеевика» находятся не в одной плоскости, — исправить такой дефект (если диаметр трубы более 3/4 дюйма) на нержавеющем изделии в «полевых» условиях крайне сложно, а на «сушилках» согнутых из обычной стальной трубы практически невозможно.

* Лёгкая не параллельность друг другу прямых участков «змеевика» классической формы из нержавеющей стали, как правило устраняется без особых проблем и серьёзным дефектом не является. Однако не забудьте, что любая нагрузка на полированную поверхность допустима только через чистый и мягкий материал.

Практически все транспортировочные повреждения, — это царапины и потёртости полированной либо хромированной поверхности. При этом по статистике абсолютное большинство их происходит в результате неправильного положения изделия при перевозке и предпродажном хранении (впрочем, подобные ошибки возможны и при установке). Перед покупкой также следует подумать о том, какого размера (а главное — диаметра) изделие будет оптимальным для вашего сан.узла. Не исключено, что в вашем случае правильнее будет установить «змеевик» ø 3/4 дюйма (у которого есть немало преимуществ перед привычным нам диаметром 1 дюйм — меньший вес, цена, более аккуратный внешний вид и др). В то-же время с основной своей задачей (обеспечение циркуляции воздуха в помещении ванной комнаты и сушка малогабаритных вещей) он вполне справляется.

Как установить полотенцесушитель

Чтобы понять как подключать, первоначально нужно изучить виды полотенцесушителей.

Итак, существуют основные четыре группы:

• U-образные. Они являются самыми простыми (боковое подключение).
• Змейка. Также одна из простых моделей, которая имеет боковое подключение.
• Лесенка. Такая конструкция состоит из нескольких боковых перекладин.
• Сложной формы. Такие сушители станут украшением интерьера благодаря своей необычной форме. Подключение этого устройства весьма трудоёмкое, поэтому следует обратиться за помощью к профессионалу.

Для изготовления ПС используются такие материалы:

• медь;
• латунь;
• нержавейка;
• сталь.

Также все сушки для полотенец разделяются на три типа:

• Водяные.
• Электрические.
• Комбинированные.

Что потребуется

Для качественной установки сушителя могут понадобиться:

• Само изделие.
• Кронштейны.
• ППР трубы.
• Нож для нарезки ППР.
• Дюбеля.
• Болгарка.
• Шуруповёрт.
• Шурупы.
• Две американки на 3⁄4.
• Отвёртка.
• Сварка для ППР труб.
• Две водорозетки.
• Льняная подмотка.
• Два крана.
• ППР колено с внутренней резьбой.
• Двенадцать штук полипропиленовых колен.
• Комбинированная муфта, имеющая внутреннею резьбу.

Вариации нижнего подключения

Такая вариация имеет как свои плюсы, так минусы, поговорим о них.

К преимуществам относится:

• Возможность скрытия труб под душем или ванной, таким образом, нет необходимости штрабления стены.
• При любом направлении подачи в стояке этот вариант будет работать.

Минусы:

• Менее эффективно, если сравнивать с боковой установкой.
• Необходимо стравливать воздух.

Необходимые условия для качественной работы ПС:

• Верх стояка должен располагаться ниже, чем точки подключения.
• Следует соблюдать угол наклона всех труб. Необходимо, чтобы он был не менее 3 мм на метр. Рекомендуется, чтобы уклон был не меньше, чем 30 мм на один метр.
• Недопустимо наличие горбов, так как вследствие этого внутри будет накапливаться воздух и нарушится циркуляция.
• Для того, чтобы обеспечить сильную циркуляцию, трубы в диаметре не должны быть меньше 3/4″. Допустимо использование труб с меньшим сечением исключительно при маленькой длине подводящих к устройству труб, однако, в таком случае может быть заметна неравномерность прогревания.
• Следует сделать теплоизоляцию на всех подводящих трубах для улучшения циркуляции.

Монтаж байпаса

Основным правилом является то, что категорически не рекомендуется на байпасе устанавливать краны, ведь перекрытый или излишне зауженный байпас может привести к ряду негативных последствий:

• Нарушения циркуляции стояка.
• Ухудшится напор воды во всех квартирах.
• Ухудшится качество работы полотенцесушителя с нижним подключением.

В стандартную комплектацию устройств входят:

• Кран «Маевского»;
• силиконовые прокладки;
• запорные узлы;
• переходные уголки;
• телескопические кронштейны.

Важно! Рекомендуется использовать компоненты, изготовленные из одного материала. Такой подход поможет избежать возникновения электролитической коррозии

Прежде чем переходить к установке, нужно снять старое оборудование. Для этого нужно отключить стояк от подачи воды. Затем:

• Если устройство приварено к стояку, то его обязательно нужно срезать болгаркой.
• В том случае, если ПС не одно целое с горячей магистралью, нужно просто раскрутить резьбу в местах соединения.
• Снять устаревшую сушилку с кронштейнов.

Важно! Выполнить крепление змеевика возможно и без монтажа байпаса, однако профессионалы настоятельно рекомендуют сделать перемычку. Шаровые краны требуется установить на концах прибора

Если возникнет надобность, можно перекрыть подачу теплой воды, в то время как по стояку она продолжит циркулировать.

Чтобы установить краны, необходимо вырезать новую резьбу на оставшихся отрезках труб. Затем, на уже готовые трубы поставить кран.

Крепление сушителя

Порядок работы выглядит следующим образом:

• На стену наносится разметка для кронштейнов.
• Подготавливаются отверстия, в которые вставляются дюбеля.
• Кронштейны прикручиваются к ПС, устройство прикладывается к стене и фиксируется благодаря шурупам.
• Посредством фитингов агрегат необходимо присоединить к перемычкам и вентилям. Все соединения обязательном порядке нужно укрепить льняной подмоткой.

Схемы установки

При наличии стояка ГВС или отопления для подключения водяных полотенцесушителей используются способы подключения:

• боковой;
• диагональный;
• нижний.

Выбор варианта зависит от расположения коммуникаций в помещении и модели сушилки.

Схема 1 — боковое подключение без смещения или заужения байпаса

Полотенцесушитель работает за счет естественной циркуляции горячей воды, которая, охлаждаясь, по законам физики выталкивается новыми нагретыми порциями.

Межосевое расстояние прибора должно быть меньше или равно расстоянию между отводами, но не больше. Это создает разницу давлений, необходимую для заполнения трубок жидкостью и ее движения.

Такое подключение наиболее эффективно, что подтверждено исследованиями с помощью тепловизора.

Схема 2 — диагональное подключение

Перед боковым такой монтаж полотенцесушителя не обладает какими-либо преимуществами.

Боковое или диагональное подключение работает при любом направлении и скорости подачи воды. После отключения не нужно стравливать воздух. Допускается установка на расстоянии от стояка до 4-5 м.

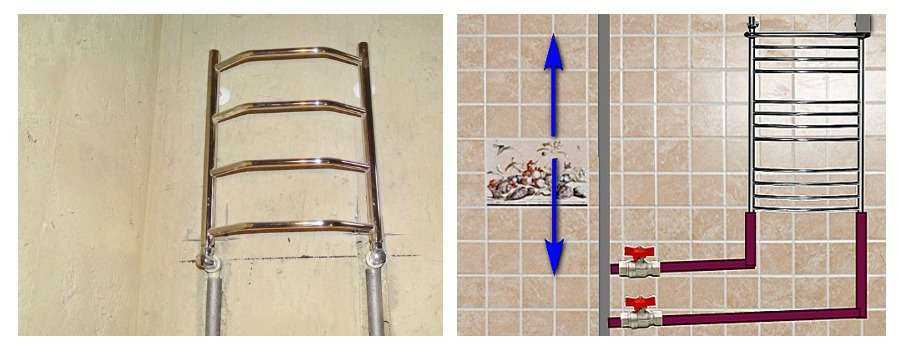

Схема 3 — нижнее подключение

Этот способ не так эффективен, как боковое подключение, но свои плюсы имеются:

• между отводами может быть любое расстояние, величина которого не влияет на работоспособность системы;
• можно проложить трубы в уровне пола или под ванной.

Желательно, чтобы оба отвода располагались ниже полотенцесушителя для обеспечения равномерности подачи теплоносителя и предотвращения его застоя.

Неправильные схемы

Ниже приведены варианты неправильного подключения, при которых полотенцесушитель греется плохо или совсем не работает.

Если уже проделан ремонт и завершена укладка плитки, замену полотенцесушителя при неполадках в работе можно избежать, если установить насос с термодатчиком и защитой от сухого хода.

Виды конструкций, материалы

Полотенцесушитель, чья прямая обязанность — обеспечение быстрого высыхания белья, исполняет и другую роль — служит обогревателем.

Принцип работы

Все устройства классифицируются по типу теплоносителя.

1. Водяные. Это классика — змеевики, через которые проходит горячая вода. Чаще их подключают к водопроводному стояку, реже (как правило, в частных домах) — к отопительной системе.
2. Электрические. Эти полотенцесушители нагреваются благодаря электричеству. Достоинства — отсутствие необходимости их монтажа в определенном месте (по соседству с трубами), возможность регулировки и выключения для экономии электроэнергии.
3. Комбинированные — водяные и электрические одновременно: два змеевика, один из которых может быть поворотным, имеют разные источники тепла. От предыдущих изделий их отличает повышенная цена.

Самостоятельный монтаж возможен, если куплена водяная модель. В этом случае посторонняя помощь не понадобится. Электрические либо комбинированные полотенцесушители требуют навыков. Чем проще сама конструкция, тем легче самостоятельно справиться с ее подключением.

Материалы

Стоимость и надежность полотенцесушителей зависит от материалов, идущих на их изготовление. К ним относится:

1. Обычная сталь. Это самый бюджетный вариант. Недостатки его относительны: это массивность и не слишком привлекательный вид. Однако первый минус превращается в достоинство, так как эти тяжелые конструкции долговечны, второй устраняется покраской.
2. Нержавеющая сталь. Это несомненный лидер, если иметь в виду соотношение цены и качества. Эти полотенцесушители долговечны, надежны, выглядят эффектно без всякой отделки. Коррозия, перепады температур, давления им тоже нипочем.
3. Латунь. Медь. Такие модели чаще имеют сложные формы, они стойки к коррозии, но не способны так же непоколебимо переносить перепады давления, как и сталь. Медь отличает высокая скорость сушки полотенец, однако большая цена — обратная сторона этой медали.

Как нельзя делать

Все представленные выше схемы работают стабильно. Как вы заметили, все отводы идут прямо, без изгибов в виде дуги или колец. Это не случайно — во всех неровностях скапливается воздух, Который мешает, а порой, и полностью перекрывает циркуляцию.

Эта схема не работает

На фото установка полотенцесушителя неправильная. Сделаны как минимум, две ошибки:

1. отводы сделаны уже чем межосевое расстояние полотенцесушителя;
2. сделаны они металлопластиковой трубой с петлями.

Такое подключение просто не может работать. Металлопластиковые трубы — отличный материал, но не для подключения полотенцесушителей. Их фитинги имеют очень сильное заужение просвета, что плохо сказывается на циркуляции. Плюс к этому в петлях скапливается воздух, а также поток по верхней петле, даже при подаче сверху, не пойдет — слишком большое гидравлическое сопротивление воде надо преодолеть.

Нестабильные схемы

Следующие две схемы могут работать, но далеко не всегда. В нижней части полотенцесушителя вода застаивается и, при какой-то разнице высот, не может подняться. Сказать конкретно, когда она будет работать, а когда нет, не может никто. Зависит от давления в стояке, от диаметра труб и конструкции самой сушилки.

Нестабильно работающие схемы подключения

При таком подключении даже работающее соединение может вдруг (обычно после остановки) перестать работать. Все просто: изменилось давление, засорились трубы, вода снизу не «продавливается», полотенцесушитель не греет.

Другой вариант нестабильной схемы — с петлей сверху. Опять же, при некоторых условиях работать будет. Но рано или поздно высшая точка завоздушится и перекроет циркуляцию. Беде можно помочь, если установить в самой высокой точке автоматический воздухоотводчик, но при падении давления и он не спасет.

С петлей сверху

Совсем неверно

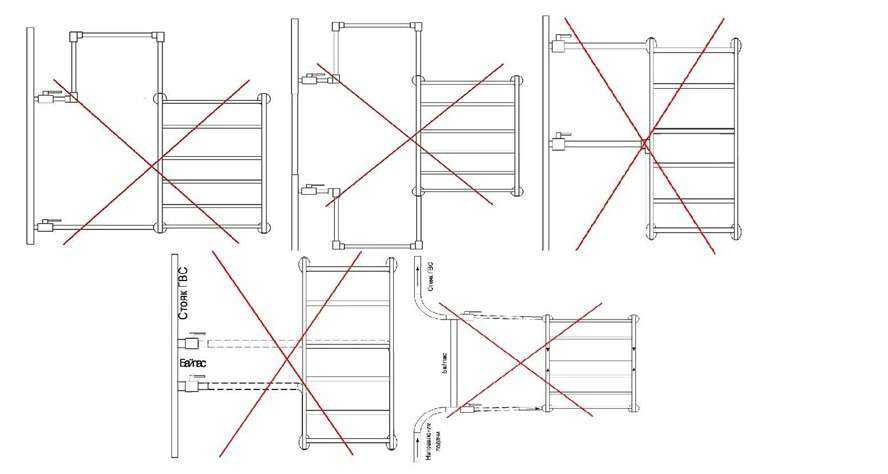

На фото внизу примеры того, как делать не надо. Схемы без крана на байпасе неработоспособны. Чем это грозит — известно. Кроме того, после нескольких лет эксплуатации они вообще перестанут функционировать. Скорее всего это произойдет после очередного отключения — система забьется грязью. Все потому, что весь поток горячей воды пущен через полотенцесушитель. После ремонта в вода несет огромное количество грязи, которая благополучно оседает в изгибах (в самых низких участках в первую очередь). За несколько лет все забивается полностью. По хорошему, все требуется переделать и подключить правильно, ну а помочь горю может только промывка.

Очень плохая идея

Промыть надо и полотенцесушитель и подводы к нему. Для этого сушилку снимаем и моем в ванной, а отводы промываем поочередно подсоединив к освободившемся выходам шланг, второй конец которого вывести в канализацию. Манипулируя кранами пропустить поток горячей воды через один отвод, потом через другой. После промывки все устанавливается на место. Возможно, удастся после этого систему запустить.

Технология подключения полотенцесушителя

Процесс установки сушки для полотенец зависит от вида устройства. Водяные полотенцесушители требуют особого подхода к подключению. Электрические приспособления подсоединить совершенно просто.

Материалы и инструменты

Перед подключением полотенцесушителя необходимо ознакомится со схемой его подключения, предложенной производителем в инструкции. Также проверить комплектацию приобретенного устройства.

Для монтажа сушки понадобятся такие инструменты и материалы:

• уровень строительный;
• карандаш;
• рулетка;
• молоток;
• ключ разводной;
• отвертка;
• паяльник и нож для ПВХ труб;
• кран Маевского;
• два тройника;
• муфта;
• крепежи, кронштейны;
• трубы ПВХ диаметром 32 миллиметра;
• пакля или уплотнительная лента;
• фитинги.

Если предполагается установка перемычки, следует приобрести еще два шаровых вентиля.

Этапы монтажа водяного полотенцесушителя

Подключение сушки для полотенец чаще всего осуществляется к системе горячего водоснабжения. Установку устройства можно выполнить самостоятельно, следуя выбранной схеме подсоединения и поэтапному руководству:

• перекрыть подачу воды;
• обозначить с помощью строительного уровня участки крепления сушки на поверхности стены, соблюдая необходимое расстояние от стояка и уклон подводки 5 – 10 миллиметров;
• установить и зафиксировать полотенцесушитель;
• смонтировать перемычку, установив на концах трубы тройники и шаровые краны;
• с помощью угловых и прямых фитингов подключить и отрегулировать направление отводов подачи и возврата теплоносителя;
• установить на полотенцесушитель кран Маевского.

Все соединения уплотняются паклей или специальной лентой. Перед подачей воды в систему, а также после запуска теплоносителя осуществляется проверка герметичности стыков.

Подключение электрического полотенцесушителя

Такой тип сушки для полотенец можно устанавливать в любой комнате, независимо от размещения горячего или отопительного трубопровода. Процесс монтажа устройства состоит из закрепления конструкции в выбранном месте и подключении его к сети.

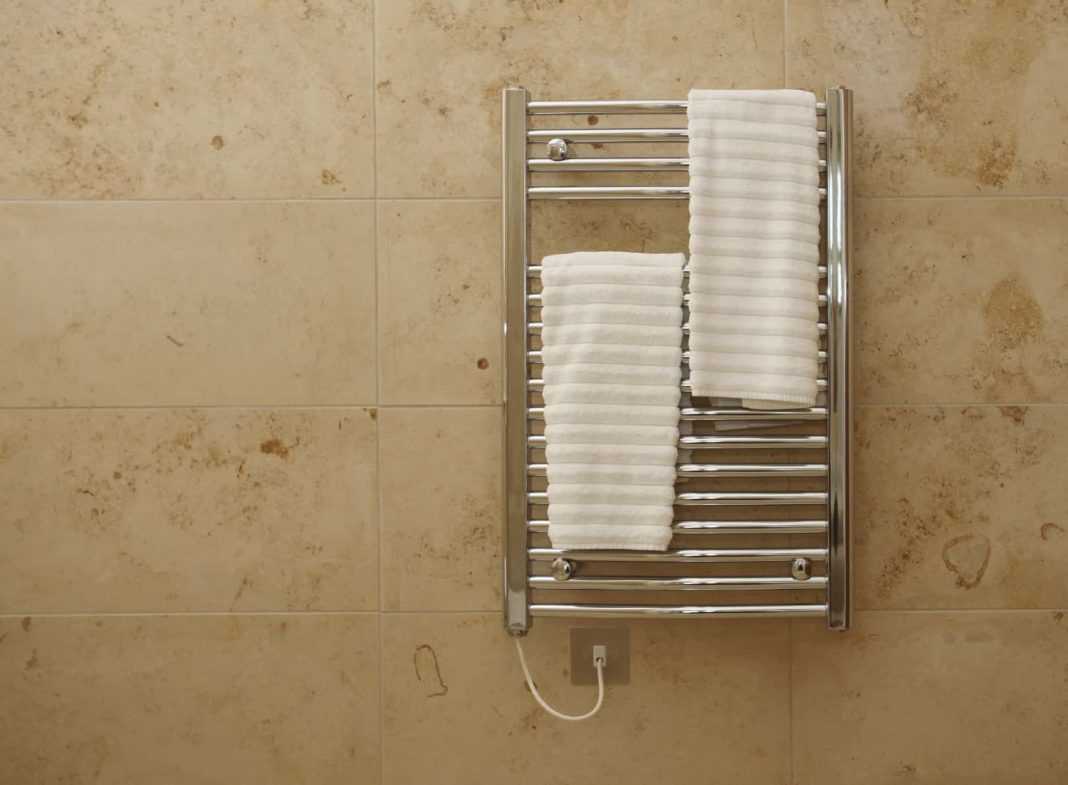

Правильно подключенный электрический полотенцесушитель

Установка электрического полотенцесушителя в ванной комнате или в другом помещении с повышенной влажностью осуществляется с учетом соблюдения норм безопасности:

• подсоединение необходимо производить через трехжильный кабель;
• обязательно должно присутствовать заземление;
• допустима установка только скрытой изолированной проводки;
• необходимо использование УЗО.

Требования к монтажу полотенцесушителей с электрическим нагревом:

• расстояние от пола – не менее 20 сантиметров;
• предметы мебели следует располагать с соблюдением дистанции 75 сантиметров;
• между стеной и сушкой должно быть пространство 30 сантиметров;
• отдаленность от ванной и умывальника – не менее 60 сантиметров.

Розетка должна находиться на безопасном расстоянии от горячей поверхности сушки для полотенец.
Подключение полотенцесушителя в загородном доме

Для обеспечения работы сушки для банных полотенец в загородном доме используются различные способы подключения. Если на даче проведено отопление, то отличным вариантом будет – врезка в контур системы обогрева. Но при такой установке следует учитывать, что функционировать устройство будет только в холодный сезон.

Если предполагается регулярное использование полотенцесушителя, то лучшим вариантом станет электрическая конструкция. Такую сушку можно включать и выключать при необходимости.

Подключение водяных устройств в загородном доме проводится по стандартным схемам. Чаще всего при подключении в отопительный контур применяется боковая или диагональная врезка.

Ошибки монтажа полотенцесушителя

• Нельзя сужать вход и выход при помощи фитингов, либо другими способами.
• Запрещается использование запорных устройств на стояке. Их можно врезать в контур только в случае, если он является ответвлением системы ГВО, а не ее непосредственной частью. Проблема решается с помощью байпаса — обводной трубы. К кранам всегда должен быть обеспечен доступ.
• Расстояние до стен должно быть не больше 3,5 см при диаметре змеевика до 2,5 см. Максимальное расстояние для изделий с диаметром от 2,5 см составляет 5-7 см.
• Нижнюю врезку нельзя делать ниже патрубка, входящего в корпус, а верхнюю — выше.
• Максимальный уклон змеевика — 2 см на метр длины.
• Горизонтальное соединение возможно только при диаметре подводки 32 мм при отдаленности от врезки не более 2 м.
• Согласно СНиПу рекомендуемая высота радиатора над уровнем пола составляет 120 см. Это не более, чем рекомендация.

Чтобы устройство работало исправно, необходима правильная схема подключения. Если часть батареи-лесенки разместить ниже стояка, циркуляция в ней прекратится. Поток пойдет по «ступеньке», расположенной на уровне входа.

Еще одна ошибка — изогнутая кверху входная труба. В ее верхней части будет постепенно накапливаться воздух. Рано или поздно он создаст пробку, и система перестанет работать.

Варианты подключений

Закручивается фитинг с декоративным отражателем во внутреннюю резьбу трубы Все готово Шаг 5. Возможность работы при любых направлениях подачи в стояках.
Точка врезки нижнего отвода в стояк расположена выше нижней части полотенцесушителя.
Глубина отверстия в должна быть такой, чтобы после отделки стен в ванной на поверхности был лишь торец резьбовой части розетки.
Все конструкции можно условно разделить на две категории: однотрубные П-образной или М-образной формы и многотрубные, состоящие из двух трубных отрезков большого диаметра и расположенных между ними в виде лесенки труб малого сечения. Шаг 7. Устройство не требует подключения к отопительной системе. Недостатком варианта с подключением полотенцесушителя к отопительной системе будет возможность его сезонного использования — с окончанием отопительного сезона он перестанет работать.
Очень плохая идея Промыть надо и полотенцесушитель и подводы к нему. Эта схема не работает На фото установка полотенцесушителя неправильная. Про него более подробно будет рассказано в следующем разделе статьи.

Размеры контура полотенцесушителя указаны на упаковке. Если это делать необходимо, то хотя бы не допускайте колен, пусть перепад по высоте будет плавным, это позволит пузырькам воздуха самоудаляться. Для герметизации уплотнения практичнее использовать льняную паклю или сантехническую нить, от использования Фум-ленты лучше отказаться — она часто прорезается резьбой и собирается в канале по частям, позволяя воде проникать между участками. Кран Маевского для стравливания воздуха под потолком устанавливать нецелесообразно. Устройство одновременно является продолжением вертикального стояка подачи горячей воды.

Схема прямого и наиболее простого подключения полотенцесушителя к стояку Исполнение схемы, представленной выше, на практике При использовании такого способа подключения полотенцесушителя, монтаж на него шаровых кранов или других запорных элементов недопустим, так как при их запирании перекрывается стояк, а соседи остаются без горячей воды. Зависит от давления в стояке, от диаметра труб и конструкции самой сушилки. Чтобы выполнить подключение подобного сантехизделия, потребуются следующие элементы: вентили, с помощью которых будет отключаться вода; система циркуляции воды, представленная в виде подающего и обратного трубопроводов; пробка-заглушка; кронштейн, при помощи которого выполняется монтаж сантехизделия на стене. Как видим, этапы самые простые, ничего сложно предпринимать не требуется, установить своими руками сушилку можно всего за пару часов.

Если подводка менее пятидесяти сантиметров, то она может быть строго горизонтальной. Если работы проводят в многоквартирном доме, при ремонте в ванной расположенный в подвале стояк из двух трубопроводов прямой и обратной линии придется перекрывать, материалом старых стояков всегда является сталь, если производилась их замена, в большинстве случаев использовался полипропилен. Первый вариант является простым и дешевым. На стене проведите горизонтальные линии на уровне размещения кранов, по ним в дальнейшем следует монтировать трубопроводы.
Правильное подключение полотенцесушителя, не закапает проверено

Арматура

Для установки полотенцесушителя понадобятся шаровые краны с «американкой» — встроенным сгоном. С полипропиленовыми трубами они соединяются с помощью муфт с внутренней резьбой.

Если шаровый кран обычной конструкции, используется переход из ППР-муфты с резьбой и латунной «американки». Комбинированные сгоны из пластика и латуни применять не рекомендуется. При колебаниях температуры они часто протекают.

В системах с естественной циркуляцией без смещения или/и заужения байпаса устанавливаются водорозетки на 3/4 дюйма. Эксцентрики лучше заменить ниппелями или бочонками такого же диаметра.

Демонтаж водяного полотенцесушителя

Перед снятием водяного нагревательного устройства производится перекрытие подачи воды локально или во всем доме. В местах резьбовых соединений ключами откручивают крепления, предварительно подставив ведро для стока воды. Если сделать это невозможно из-за прикипания поверхностей, нагреватель срезают болгаркой так, чтобы оставался небольшой участок трубы, на котором можно нарезать новую резьбу. Затем полотенцесушитель снимают с кронштейна, а на его место устанавливают новый. Однако если трубы сильно проржавели, то их следует полностью заменить на новые металлопластиковые. Для этого их срезают до целого участка, а затем при помощи соединительных муфт создают соединение с новыми трубами.
