Пресс клещи для металлопластиковых труб

Правила монтажа конструкций из металлополимеров

При укладке металлопластиковых систем важно руководствоваться следующими положениями:

При скрытой прокладке трубопроводов из этого материала важно предусмотреть съемные щиты (люки), лишенные острых выступов. Они обеспечивают доступ к компрессионным фитингам.
Укладку систем через конструкции зданий важно производить при помощи гильз, внутренний диаметр которых на 0,5-1 см больше аналогичного параметра трубы. Зазор, который образуется между элементами, нужно заполнить мягким негорючим материалом, обеспечивающим передвижение трубы в продольном направлении.
При прокладке металлопластиковых водопроводных или отопительных систем важно не допускать повреждений поверхности элементов, включая царапины или надрезы

Для распаковки бухты лучше избегать острых предметов, а разметку конструкции выполнять карандашом либо маркером.
Монтаж конструкции можно осуществлять с применением опоры или подвески, которые обычно присутствуют в ассортименте производителей металлополимерных труб. Они помогают прикрепить изделия к стене, при этом металлические детали устанавливаются с прокладками, сделанными из мягкого материала.

Зазор, который образуется между элементами, нужно заполнить мягким негорючим материалом, обеспечивающим передвижение трубы в продольном направлении.
При прокладке металлопластиковых водопроводных или отопительных систем важно не допускать повреждений поверхности элементов, включая царапины или надрезы. Для распаковки бухты лучше избегать острых предметов, а разметку конструкции выполнять карандашом либо маркером.
Монтаж конструкции можно осуществлять с применением опоры или подвески, которые обычно присутствуют в ассортименте производителей металлополимерных труб

Они помогают прикрепить изделия к стене, при этом металлические детали устанавливаются с прокладками, сделанными из мягкого материала.

Все этапы операций нужно проводить тщательно и аккуратно, поскольку металлопластиковые элементы чувствительны к ультрафиолету, механическим повреждениям. Внешний монтаж подобных конструкций уместно проводить лишь в местах, где отсутствуют подобные факторы.

В каких случаях производят опрессовку систем отопления

Поскольку испытание на герметичность выполняется в трубопроводах для определения целостности в системе, то оно определяет способность трубопровода прокачивать теплоноситель без потерь, от чего зависит правильный температурный режим каждой квартиры в холодную пору года.

Согласно СНиП 41-01-2003 и СНиП 3.05.01-85 проверку систем отопления на целостность выполняют:

Перед сдачей дома в эксплуатацию;
За месяц до начала отопительного сезона (раз в два-три года).

Смета затрат на такие работы предусматривается на каждый календарный год. Колебания уровня расценок на опрессовку труб для частных домов учитывают сложность прокладки магистрали, наличие гидросопротивлений и номинальное давление теплоносителя, требуемое для данной климатической зоны.

Назначение и область применения

С помощью компрессионных фитингов монтируют без применения сварки трубопроводы из полиэтиленовых труб – соединяют трубы между собой или с металлическими фитингами, кранами, смесителями, узлом учета или сантехническими приборами. Этот метод экономит огромное количество трудозатрат по сравнению с прокладкой металлических трубопроводов при помощи сварки или резьбовых фитингов и не требует квалификации сварщика, токаря и сантехника от исполнителя.

Компрессионные соединители применяют не только в жилье, но и во всех сферах деятельности человека – там, где имеется производственная необходимость в прокладке трубопроводов, выдерживающих небольшое давление, или обеспечение санитарно-бытовых условий для работников. Особо стоит выделить коммунальное хозяйство городов и водоснабжение промышленных предприятий – там повсеместно происходит замена старых стальных водопроводов на пластиковые, и быстрота и легкость монтажа значительно упрощает и ускоряет работы.

Внутри домов и квартир обычно устанавливают системы из сшитого полиэтилена или полипропилена. Но прокладка полипропиленовых труб требует определенных навыков и специального паяльника, поэтому при необходимости легкого монтажа применяют полиэтилен. ПНД обычно применяют при прокладке трубопроводов для холодной воды под землей или в подсобных помещениях (обычно в цокольном этаже). Связано это с тем, что изделия из полиэтилена низкого давления боятся ультрафиолета и неустойчивы к повышенным температурам.

Основные виды пресс-клещей

По своему назначению пресс-клещи подразделяются на категории:

бытовых моделей, предназначенных для применения в домашнем хозяйстве;
профессиональных моделей, используемых строительными фирмами при больших объемах работ.

Рассмотрим более подробно данные виды инструмента, их особенности, основные достоинства и недостатки.

С ручным приводом

Клещи с ручным приводом

Клещи с ручным приводом чаще используются для проведения работ в домашних условиях. Этому способствует простота их использования и более низкая стоимость по сравнению с профессиональными моделями.

Большинство моделей оснащено универсальной обжимной головкой с набором съемных пресс-вкладышей под различные диаметры труб.

Общими недостатками для них являются: ограничение максимального диаметра соединяемых труб до 26 мм (в некоторых моделях – до 32 мм) и большие габаритные размеры, что вызывает неудобство их использования в труднодоступных местах.

Механические ручные клещи

Они состоят из двух рукояток, соединенных с обжимной головкой посредством шестеренчатого механизма. При сжатии рукояток усилие передается на головку, которая с большой силой сдавливает гильзу соединительного фитинга.

Рукоятки таких клещей обычно делают телескопическими (то есть, их длину можно регулировать). Это позволяет облегчить прилагаемые

Итог:

Плюс: простая конструкция, низкая стоимость.
Минус: нужно прикладывать большие физические усилия при опрессовке металлопластиковых труб.

Гидравлические ручные клещи

Гидравлические клещи

Имеют особую конструкцию, при которой на одной из ручек установлен гидроцилиндр, выходной шток которого механически связан с обжимной головкой. Вторая ручка соединена с поршнем гидроцилиндра.

При сжимании рукояток поршень вдавливается в гидроцилиндр, создавая в нем давление, передающееся с помощью выходного штока на обжимную головку.

Итог:

Плюс: меньше затрачиваемых физических усилий при работе.
Минус: выше цена, регулярное техническое обслуживание инструмента.

С электрогидравлическим приводом

Все электрогидроприводные модели относятся к категории профессионального инструмента. Они отличаются небольшими размерами и весом, простотой в использовании и высокой производительностью, позволяя легко и быстро проводить большие объемы работ по монтажу труб диаметром до 110 мм.

По типу питания электрогидроприводные модели делятся на:

сетевые – работающие от обычной бытовой электросети;
аккумуляторные – автономно работающие от встроенной батареи;
универсальные – могут работать в двух режимах.

Их цена настолько велика, что приобретать инструмент для самостоятельного использования в домашних условиях нет никакого смысла. Стоимость аккумуляторных и универсальных пресс-клещей значительно выше обычных сетевых моделей.

Для электрогидроприводных клещей используются только съемные универсальные пресс-головки под каждый отдельный диаметр труб из металлопластика.

Некоторые модели клещей называют также пресс-пистолетами из-за характерного внешнего вида, напоминающего ручную электродрель с пистолетной рукояткой.

Критерии выбора

Решая вопрос, чем эффективнее резать металлопластиковые разноформатные трубы, следует для начала определить их размер, так как весь инструмент данного вида рассчитан на работу с определенным диапазоном сечений. Это является главным критерием при выборе. Наиболее простым и наименее функциональным решением являются ножницы для металлопластиковых труб.

Основная и единственная задача, которая может быть решена с их помощью, — аккуратный разрез. Фаскосниматель и калибратор в этом случае придется приобретать отдельно. И зачистку тех немногих заусенцев, что появятся после работы, также придется выполнять самостоятельно.

В качестве более функциональной альтернативы можно выбрать резак для металлопластиковых труб. Он обладает несколькими преимуществами: изделие плотно захватывается ножами, что исключает сдвиг во время работы, а после выполнения среза есть возможность калибровать торцевой участок. Таким образом, не придется приобретать отдельно калибратор, если купить резак для металлопластиковых труб. Его стоимость значительно выше, чем у ножниц – в среднем 2 000 руб.

Инструмент для обжима труб

Когда подготовительные работы выполнены, наступает время реализации более ответственной задачи непосредственно по монтажу участков трубопровода посредством фитингов. Для этого может понадобиться инструмент для обжима труб. Основной критерий выбора – диаметр коммуникаций, так как и это устройство встречается в разных исполнениях.

Дополнительно могут присутствовать различные возможности:

система, определяющая достаточное усилие при работе с фитингами разного размера (APS);
система автоматического контроля процесса прессовки, инструмент для качественного обжима металлопластиковых разнокалиберных труб попросту не раскроется, если работа не будет завершена (APC);
система, самостоятельно увеличивающая интенсивность приложения усилия в работе (OPS).

Купить инструмент для обжима металлопластиковых труб можно в пределах от 7 000 до 65 000 руб.

Каких видов бывают

Качество, надежность соединений электропроводки, прежде всего, зависит от показателей площади прилегания ее контактов друг с другом. Проще говоря, чем больше площадь соприкосновения проводников, тем лучше уровень контакта

Подбирая клещи, рекомендуется, в первую очередь, обращать внимание на параметры, показатели сечения проводом, с которыми впоследствии придется работать

У инструмента, который используется для обжима наконечников, практически одинаковый принцип функционирования. Благодаря его применению пользователь может осуществлять обработку:

Плоских, а также штекерных разъемов;
Соединительных гильз;
Штыревых наконечников;
Разветвителей;
Вилочных, а также кольцевых наконечников.

Чтобы повысить скорость обработки соединений, а также улучшить качество обжима, рекомендуется использовать расходники (втулки, наконечники). Стоит отметить, что расходный материал придется приобретать отдельно. Однако эти затраты быстро окупятся благодаря повышению качества, а также оперативности проводимых мероприятий по обработке соединений.

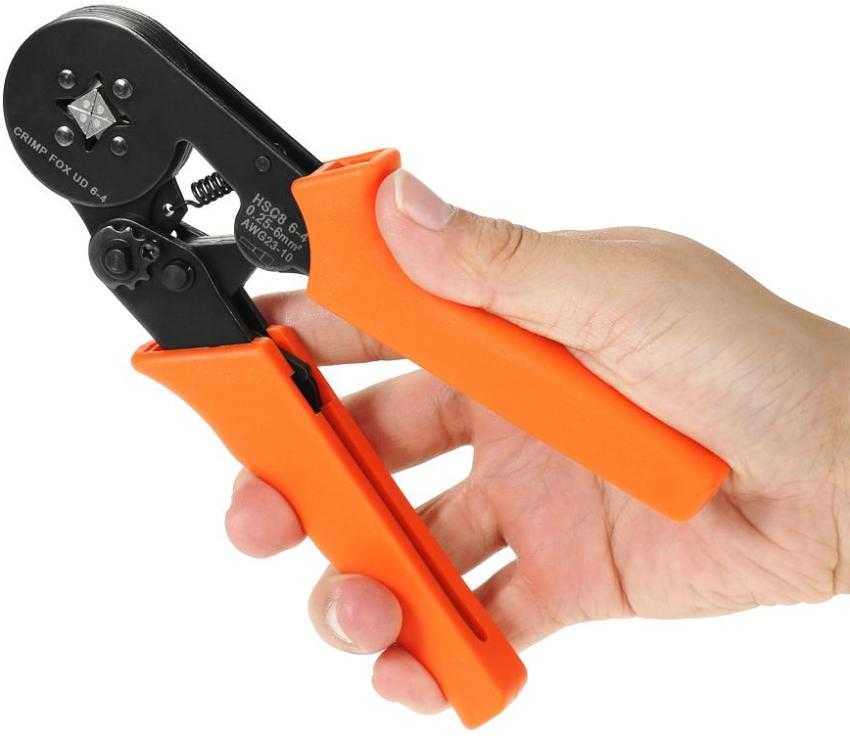

Диафрагменные

В зависимости от конструкции механизмов диафрагмы, такие устройства способны осуществлять обжим проводника с нескольких сторон (с 4 или 6). Диафрагменные модели, благодаря полному обхвату втулки, способны существенно улучшить качество соединений, а также гарантируют высокий уровень обжимной плотности проводников. Такие аппараты способны в автоматическом режиме подстраиваться под толщину втулки. Поэтому во время их использования пользователю не нужно постоянно осуществлять замену матриц.

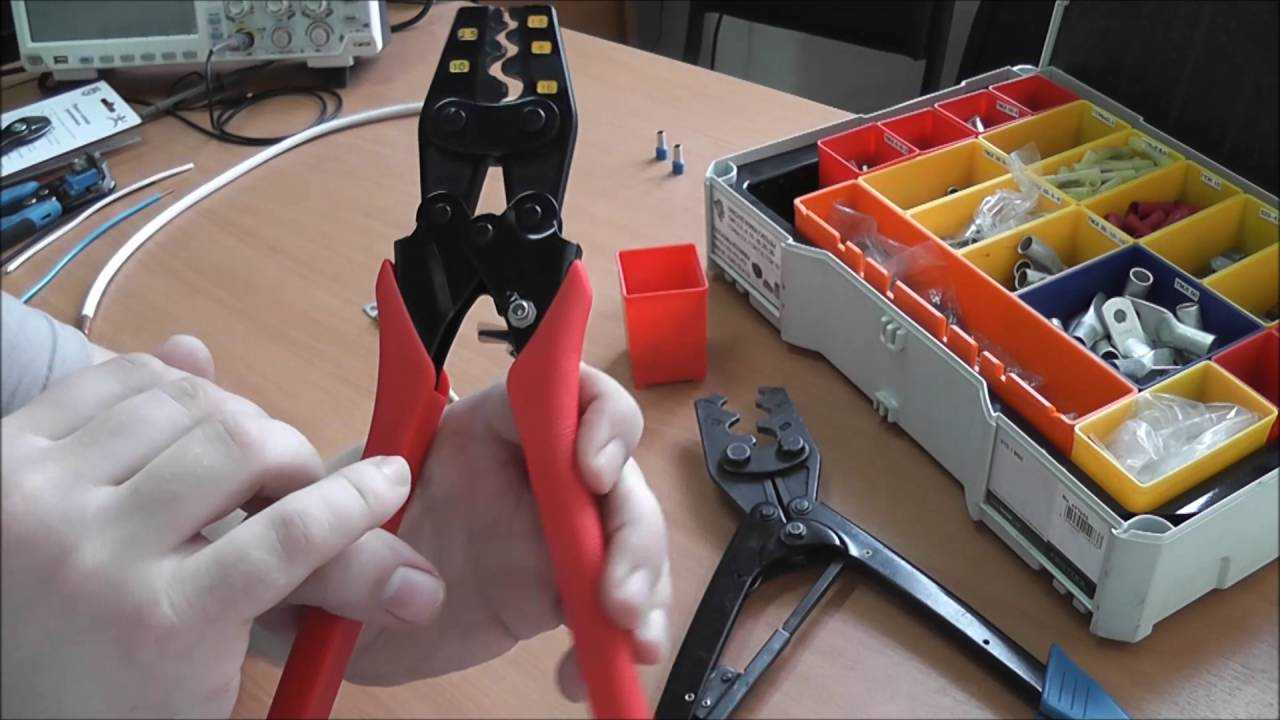

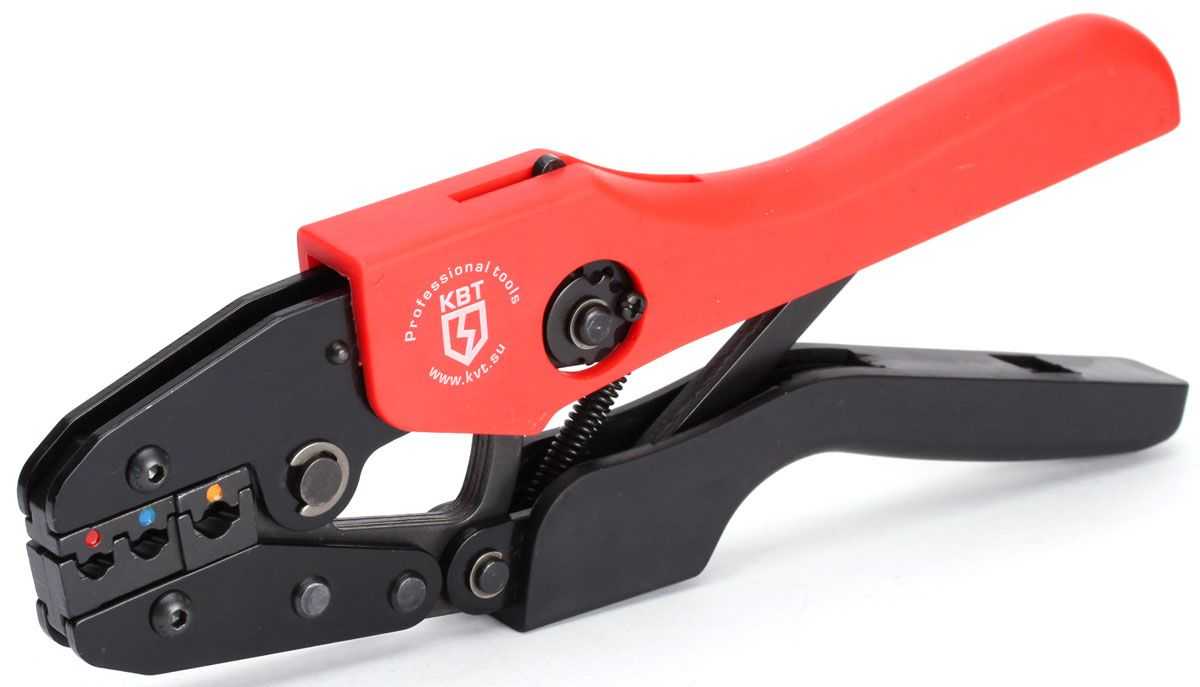

Пассатижные

Устройства пассатижного типа являются наиболее распространенными, часто используемыми во время проведения ремонтов с механическим, ручным инструментом. Они, после того, как пользователь зажал рукояти, благодаря рабочим плоскостям, сдавливают втулочную часть. Края этого инструмента, по сравнению с обыкновенными плоскогубцами, оснащаются специальными вырезами определенной формы. Такие устройства прекрасно подойдут для выполнения обжима П – образных наконечников. Главным достоинством этого ручного инструмента является его универсальность. С его помощью можно осуществлять манипуляции при работе с проводниками, практически с разных сторон.

Как правило, такой инструмент поставляется с втулками, обладающими небольшим рабочим диапазоном. Поэтому большинство пользователей, рекомендуют дополнительно приобретать специальные наборы кримперов под наконечники.

В качестве альтернативы можно приобретать специальные кримперы, которые оснащаются наборами съемных матриц. В этом случае для крепления матриц используются кассеты. Для замены необходимо рабочую зону этого инструмента вставить в кассетный разъем, а затем подтянуть его к себе.

Электрические

Является автоматизированным инструментом, который относится к профессиональному классу. По сравнению с механическими клещами, электрические аналоги обладают большим уровнем производительности. Как правило, они используются на производствах либо для решения сложных задач.

Ограничения

Мы убедительно доказали, что при правильном монтаже металлопластик можно использовать на отоплении и ГВС. Однако ряд ограничений все же существует. Некоторые из них прямо упоминаются в строительных правилах СП 41-102-98, регламентирующих монтаж и проектирование металлопластиковых трубопроводов.

Прокладка металлополимерных труб отопления по возможности делается скрытой — в штробах, плинтусах и нишах;

На фото — монтаж металлопластиком внутрипольной системы водяного отопления (теплого пола). Труба укладывается в утепленную стяжку

При скрытой прокладке должен сохраняться свободный доступ к соединениям и арматуре;
Металлополимерные трубы не могут применяться в системах с элеваторными узлами (то есть в большинстве многоквартирных домов);

Температурный режим теплотрассы и его зависимость от погодных условий

Перед металлопластиковым трубопроводом на отоплении и ГВС должна быть установлена запорная арматура (см. Арматура для водоснабжения: виды, назначение, нюансы подбора), позволяющая оперативно прекратить подачу воды или теплоносителя в случае аварии;
Если бухта металлопластиковой трубы хранилась при отрицательной температуре, то перед раскаткой ее нужно выдержать в отапливаемом помещении не менее суток;

Металлопластик небольшого диаметра поставляется в бухтах, для которых допустимо хранение на холодных складах

Радиус изгиба трубы не должен быть меньше пяти ее диаметров. При изгибе нельзя допускать «складывания» стенок: оно пагубно сказывается на прочности трубопровода и уменьшает его пропускную способность;

Пружина позволяет согнуть трубу с небольшим радиусом, не повредив ее сердечник

Металлопластик прокладывается через строительные конструкции в гильзе, заполненной упругим материалом с низким коэффициентом трения (например, вспененным полиэтиленом);

При горизонтальной прокладке подводок и розливов шаг крепления не должен превышать:

Наружный диаметр трубы, мм	Шаг крепления, мм
16	500
20	500
25	750
32	1000
40	1000

Клипса для крепления парных металлопластиковых подводок водоснабжения к стене

Как правильно выбирать инструмент

Приобретая инструмент для монтажа пресс фитингов для металлопластиковых труб необходимо обращать внимание на следующие параметры:

Максимальный диаметр трубопровода, который должен быть указан в документации, прилагаемой к изделию;

И еще один не менее важный параметр выбора – это необходимость приобретать инструмент только у продавца, которому вы доверяете. К сожалению, сегодня на рынке продается очень много фальсифицированных прессов для труб металлопластиковых, которые не отличаются высоким качеством и могут привести к аварийной ситуации при эксплуатации трубопровода. Но, даже обратившись к проверенному продавцу, не забудьте поинтересоваться наличием сертификата соответствия – это поможет защититься от контрафактной продукции.

Грамотное использование оборудования – залог качественной сборки

Особых нюансов в применении пресса для металлопластиковых труб нет

Главное условие его эксплуатации – это аккуратность и предельное внимание. Если при монтаже используется гидравлический или электрический пресс для обжима труб из металопластика, то давление не может быть выше 10 атм

Смотрим видео, какой вид фитингов использовать:

И помните, что научиться работать с пресс-клещами совсем несложно и доступно для всех желающих. Но если вы не хотите сами выполнять такую работу, как сборка системы водоснабжения с использованием пресс-фитингов, то можете поручить ее профессионалам. Сегодня на рынке услуг присутствует огромное количество фирм, в которых работают профессионалы. Но в таком случае приготовьтесь к удорожанию всей системы, так как за монтаж придется заплатить.

Технические характеристики труб D 16-20 мм

Приведем данные, характерные для металлопластиковых труб распространенных диаметров (16 и 20 мм):

Толщина стенок соответственно составляет 2 и 2,25 миллиметров; толщина алюминиевой прослойки – 0,2 и 0,24 мм.
Один прогонный метр весит 115 и 170 граммов и вмещает в себя объем жидкости, равный 1,113 и 0,201 литра.
Коэффициент теплопроводности составляет 0,43 Вт/м К, показатель расширения металлопластика – 0,26х104 на 1 градус Цельсия, коэффициент шероховатости — 0,07.
При поперечном разрыве материала коэффициент прочности равен 2880 H.
Показатель прочности соединения клеевого слоя с фольгой составляет 70 H/10 кв.мм, коэффициент прочности алюминиевого сварного слоя – 57 H/кв. мм.
Металлопластиковые трубы могут работать даже при +95о С, кратковременно выдерживая температуры +110-130о С.
В температурных границах от 0 до +25о С система функционирует при давлении до 25 бар, а при +95о С выдерживает давление 10 бар.
Герметичность и целостность металлопластиковой трубы нарушается при нагрузке в 94 бара (при +20о С).

При правильном монтаже и соблюдении эксплуатационных правил изделия из металлополимеров могут служить 50 лет и более.

Металлопластиковые трубы для центрального отопления: плюсы и минусы

В настоящее время металлопластиковые трубы монтируются не только в квартирах, но и в помещениях крупных торговых центров, хотя специалисты этого и не рекомендуют делать. Ведь если есть возможность, все контуры лучше заменить на трубы стальные. Но в большинстве случаев эксплуатация изделий из металлопластика проблем не вызывает; последние могут возникнуть лишь из-за каких-нибудь непредвиденных факторов. Например, при резком увеличении давления такая труба может просто лопнуть. Но рассмотрим более подробно все «за» и «против». Начнем с достоинств:

простота монтажа. Металлопластиковые конструкции действительно можно собирать своими руками, и для этого не требуется даже какого-либо сложного инструмента. А вот для монтажа стальных труб потребуется сварочный аппарат, и навыки с ним обращения. Не стоит забывать, что стальные трубы непросто и нарезать, и гнуть;
даже при использовании надежных пресс-фитингов вам понадобиться лишь специальные клещи, которые стоят несколько тысяч рублей;
срок эксплуатации металлопластиковых труб. Заявленный срок служб таких изделий (при правильной эксплуатации, конечно) – 50 лет. А вот первые течи в стальных системах центрального обогрева обычно появляются уже через десять лет эксплуатации;
для металлопластиковых труб не страшна коррозия, да и различные отложения в них, как правило, не появляются.

А теперь перейдем к недостаткам, которых на самом деле всего два:

низкая прочность труб на разрыв, которая не превышает двадцати атмосфер;
довольно высокая стоимость. Так, водогазопроводная труба из стали, которую также можно использовать для газа и водяного трубопровода, стоит примерно в два раза дешевле.

Проведение подготовительных работ перед опрессовкой

В каждой отопительной системе поддерживается рабочее давление, обеспечивающее движение по контуру теплоносителя, необходимого для нагрева труб и радиаторов отопления, которые, в свою очередь, обогревают окружающий их воздух в помещении. Сила же рабочего давления должна быть достаточной для поднятия теплоносителя на необходимую высоту (подробнее: «Рабочее давление в системе отопления — нормы и испытания «). Из этого следует заключение о том, что для более высоких домов требуется большее значение давления системы.

Перед тем, как делать опрессовку системы отопления, следует заметить – при опрессовке воздухом, или пневмоопрессовке, рабочее давление должно превышать норму на 40-50%. Повышение давления в системе связано с проходящими гидравлическими процессами на пути теплоносителя к зданию от магистрали.

Порядок проведения опрессовки системы отопления начинается с подготовительных работ, включающих следующие этапы:

Проверка запорной арматуры (к примеру, вентилей) на каждом участке системы
Проверка герметичности, которую можно обеспечить уплотнением сальниками необходимых участков
Осмотр и, при необходимости, проведение ремонта элементов, предназначенных для изоляции трубопровода
Отключение здания, в котором проводится опрессовка контура, при помощи заглушки от общей отопительной системы

Далее спускной кран, находящийся на «обратке», подготавливается для дальнейшего заполнения труб водопроводной водой. При заполнении отопления системы водой необходимо перекрыть задвижки, краны, а воздушники оставить открытыми.

Как выполнить опрессовку коллекторной системы отопления, подробное видео:
