Настройка арматуры сливного бачка jika

Установка и настройка арматуры

После установки унитаза на отведенное место и последующего соединения унитаза с системой канализации следующим шагом является установка арматуры сливного бачка: видео, предлагаемое в качестве небольшой инструкции, поможет правильно провести эту работу.

Монтаж арматуры бачка унитаза

Рассмотрим технологию монтажа арматуры унитазного бачка:

Правила установки арматуры в сливной бачок

Поставить на сливной механизм резиновую прокладку.
Установить механизм в бачок, прикрутить пластмассовой гайкой.
На крепежные болты надеть пластмассовые или железные (в зависимости от комплектации) шайбы и резиновые прокладки. Вставить болты в отверстия. С другой стороны надеть пластмассовую шайбу и закрутить гайку.
Надеть на пластмассовую гайку уплотнительное кольцо из резины. В случае использования нового кольца герметизация не требуется. Если же использовалось кольцо уже побывавшее в употреблении, следует тщательно промазать все соединения герметиком.

Совет от профессионала: Внимательный осмотр всех деталей конструкции может выявить незначительные дефекты литья. В этом случае также потребуется использовать герметик. Место установки уплотнительного кольца также надо промазать слоем герметика, предварительно очистив его.

Установка бачка с арматурой на унитаз

Установить на площадку унитаза бачок и закрепить его гайками.
Закрепить заполняющий механизм. Присоединить рукав от трубы водопровода.
Поставить на место крышку бачка. Прикрутить кнопку слива.

На этом можно считать, что установка арматуры сливного бачка закончена.

Совет от профессионала: Не следует ничего дополнительно наматывать на резьбу монтируемого механизма для слива воды при надевании рукава. Старайтесь не допускать перекоса, чтобы не сорвать резьбу и не испортить деталь.

Установка крышки бачка и кнопочного узла

Регулировка арматуры

Установка унитаза и сливного бачка не должна вызвать больших затруднений. Но в некоторых случаях может понадобиться дополнительная настройка арматуры унитаза. Итак, для регулирования высоты сливного клапана:

От трубы перелива отсоединить тягу.
Отжать фиксатор стакана.
Переместить вниз или вверх стойку.

Регулировка уровня воды в бочке осуществляется следующим образом:

Отрегулировать положение стакана – поднять или опустить его по направляющей, оставляя расстояние от верха стакана до верхней кромки бачка не менее 45 мм.
Установить переливную трубку выше максимального уровня воды на 20 мм и ниже верхнего уровня стойки на 70 мм.

Для настройки малого смыва поплавок малого смыва следует переместить вниз или вверх относительно трубки перелива. Как настроить полный смыв? Переместите заслонку (вверх или вниз) относительно стакана.

Правила регулировки арматуры сливного бачка унитаза

Регулировка арматуры унитаза на полный или малый слив подразумевает, что перемещение поплавка или заслонки вниз увеличивает расход сливаемой воды.

Автономная канализация
Бытовые насосы
Водосточная система
Выгребная яма
Дренаж
Канализационный колодец
Канализационные трубы
Оборудование
Подключение к канализации
Постройки
Прочистка
Сантехника
Септик

Выбор и установка подвесного биде своими руками
Как выбрать электронное биде
Выбор и установка компакт-биде
Как выбрать производителя биде
Как выбрать, установить и подключить напольное биде

Как установить и отрегулировать арматуру сливного бачка унитаза
Как подключить посудомоечную машину своими руками
Как подключить стиральную машину своими руками
Прочистка канализационных труб: бытовые рецепты и оборудование
Система отопления из полиэтиленовых труб: как создать своими руками

Ремонт встроенного унитаза – инсталляции

При выборе систем инсталляций необходимо отдавать предпочтение известным немецким и болгарским производителям сантехники. Известность и популярность торговой марки – это гарантия качества. Однако существуют и свои нюансы.

Английские производители не всегда комплектуют свои изделия прокладками, предлагая для этих целей использовать специальную резиновую ленту, работать с которой не всегда бывает удобно.

Перед тем, как окончательно определиться с выбором, необходимо будет в обязательном порядке проконсультироваться со специалистом, который будет выполнять монтаж

Профессионал подскажет, на каких моментах необходимо будет заострить внимание

Продавцы – консультанты могут дать только общую информацию о товаре, однако они не смогут уточнить технические детали, связанные с установкой подвесного унитаза.

Пригласив заранее профессионального сантехника, можно сильно упростить себе процесс выбора санитарно – технического оборудования.

Специалист изучит технические особенности помещения санузла и на основании полученной в ходе осмотра информации поможет сделать правильный выбор.

Монтаж, выполненный квалифицированный специалистом, гарантирует новой сантехнике надежность и долговечность. Если оборудование для санузла будет установлено правильно, в соответствии с технической документацией, с соблюдением строительных норм и правил, то в последующем проблем с эксплуатацией не возникнет.

В российских условиях импортная сантехника, как показывает практика, не может прослужить долго, если при установке заранее не принять ряд дополнительных мер.

Низкое качество водопроводной воды, содержащиеся в ней частицы мусора, куски ржавчины, маслянистые включения, а также другая грязь, которая попадает в трубы в результате проведения ремонта систем водоснабжения, будет губительно для импортной дорогой сантехники.

В результате механизм слива может заливать, следствием повышенного трения будет являться преждевременный износ подвижных частей механизма, быстро придут в негодность резиновые прокладки, и, как следствие, произойдет поломка оборудования.

Совет

Для того, чтобы уберечь свою сантехнику от поломок, необходимо приглашать только настоящего профессионала, который не только качественно установит систему инсталляции и надежно закрепит подвесной унитаз к металлической раме, но и установит дополнительное оборудования, которое поможет продлить сок службы изделию.

Механические сетчатые фильтры и, редукторы давления, например, спасут арматуру сливных бачков от поломок и преждевременного износа. Понятно, что со временем что-то может износиться, что-то поломаться, поэтому каким бы качественным ни был подвесной унитаз, в этом случае ему потребуется ремонт.

Для такого типа оборудования характерны как обычные поломки, свойственные традиционным моделям унитазов, которые для устранения проблем потребуют замены арматуры сливного бачка унитаза, прокладок или регулировки механизма слива, так и свои характерные особенности, связанные с техническими поломками конструкции системы инсталляции.

Если сложное санитарно – техническое оборудование изначально устанавливал не специалист, а дилетант или новичок, практикующийся в работе по установке сантехники, проблемы будут возникать регулярно. Большое количество рычагов, сложность конструкции запорных клапанов и оригинальное исполнение механизма слива предъявляют повышенные требования к самому процессу установки.

Ремонт унитаза инсталляции потребует от специалиста не просто теоретических знаний, но и практических навыков работы именно с этим типом оборудования, поэтому для проведения ремонта и исправления дефектов, изначально допущенных при монтаже, работу необходимо доверить не просто технически грамотному человеку, а профессионалу с многолетним опытом практической работы.

Перечень традиционных поломок

Поломка унитаза способна вывести из равновесия даже самого спокойного и добродушного человека. Это же не кран, без которого можно обойтись пару дней, используя душевую лейку. Комфортно жить без унитаза не удастся, поэтому вопрос ремонта должен решаться оперативно.

Думать о том, что дорогостоящий подвесной унитаз с инсталляцией может без проблем прослужить целую вечность, не стоит. У каждого унитаза, как и любого другого товара, есть свой срок эксплуатации. У некоторых систем он может достигать 10-12 лет и более.

Срок службы своих сантехнических приборов можно найти в инструкции производителя в разделе о гарантиях. Если внимательно изучить этот документ, можно увидеть, что некоторые комплектующие имеют более короткий срок службы.

Так, фильтр и прокладки подлежат замене значительно раньше.

Встроенная сантехника с системой инсталляции состоит из таких частей:

рама или каркас;
сливной бачок;
узлы подводки и отвода рабочей жидкости;
унитаз/биде/писсуар.

Поломка возможна в каждой части инсталляции. Чтобы устранить причину неисправности, предстоит ее сначала найти. Эта задача кажется невыполнимой без крупномасштабного ремонта. Но так кажется только на первый взгляд.

Рама или опорный каркас изготавливается из прочного справа металлов, а сверху покрывается антикоррозийным слоем. Эта деталь прочная – на нее буду крепиться все остальные элементы системы. Она способна выдержать до 600-800 кг нагрузки.

Эта характеристика у каждого производителя будет отличаться

Важно еще перед покупкой обратить внимание на максимально допустимую нагрузку понравившейся модели. Иногда, желая сэкономить, покупают дешевую подделку, где этот показатель составляет всего 100 кг

Такая рама легко может погнуться или треснуть от перегруза – около 70-80 кг вес взрослого человека + бачок с водой + вес самого унитаза

А если санузел посетит крупногабаритный родственник весом более 100 кг, то страшно представить, что произойдет. Поэтому не стоит покупать подделки – это непозволительная роскошь

Такая рама легко может погнуться или треснуть от перегруза – около 70-80 кг вес взрослого человека + бачок с водой + вес самого унитаза. А если санузел посетит крупногабаритный родственник весом более 100 кг, то страшно представить, что произойдет. Поэтому не стоит покупать подделки – это непозволительная роскошь.

Сливной бачок инсталляции все производители делают из пластика. Он плоский или трехгранный, а внутри него стоит сантехническая арматура для обеспечения автоматического наполнения и смыва.

Что может случиться с баком:

Пластиковая емкость может сломаться в случае ошибок при монтаже. Если это был самостоятельный монтаж и по неопытности установщик допустил ошибки, бак может перекоситься и со временем треснуть.
Если установкой занимался криворукий мастер и при установке его случайно ударил, то через короткое время в месте скола может возникнуть течь и потребуется заменить новой емкостью.
Арматура, установленная внутри бачка, состоит из пластиковых деталей, резиновых и силиконовых уплотнительных прокладок. Часто проблемы возникают по причине износа одной из комплектующих.

Узлы подводки и отвода могут протекать. Фильтр грубой очистки, установленный перед попаданием воды внутрь сливного бака, со временем засоряется. А в местах соединения всех патрубков может нарушиться герметичность – эластичные резиновые прокладки со временем выходят из строя, превращаясь в жесткие пластмассовые детали.

С унитазом также могут возникнуть проблемы – от обычного скола, до нарушения системы отвода рабочей жидкости в канализационный стояк.

Особенности конструкции и принцип действия

Чтобы избежать ошибок во время ремонта и порчи сантехники, перед тем как снять крышку унитаза с кнопкой, следует внимательно изучить принцип устройства сливного бачка. Независимо от стоимости модели, конструкция всех изделий примерно одинакова.

Бачок унитаза – это резервуар из фаянса, полимеров либо металла, постоянно наполняемый водой и накрытый крышкой из того же материала. На моделях «компакт» слив жидкости происходит благодаря нажатию кнопки на ней. Изделия же старого образца оснащены рычагом либо поднимающимся штоком для этих целей.

Поскольку сегодня особенно популярны унитазы первого типа, рассмотрим особенности именно их устройства.

Внутренняя система бачка состоит из запорного и сливного узлового соединения. Оба эти блока связаны между собой. К ним принято относить шток для регулирования подачи воды, перекрывающую мембрану, поплавок, показывающий уровень жидкости в бачке, сифон и связующие их детали.

Запирающий блок выполняет функции по заполнению емкости и препятствованию ее просачивания в режиме ожидания. Вода набирается в бачок до заданного уровня и плотно зажимает мембрану к сливному отверстию. При необходимости спустить жидкость во время нажатия кнопки вступает в действие сливной механизм, приподнимая резиновую диафрагму и открывая тем самым доступ воды к чаше унитаза.

Обычно выходит из строя либо запирающий узел, и тогда жидкость постоянно подтекает в чашу или на пол, либо сливная арматура, когда не работает кнопка слива и при ее нажатии бачок остается наполненным. В некоторых случаях вода вообще не поступает в резервуар.

Чтобы определить характер неисправности и устранить ее, перед тем как снять крышку с бачка унитаза, следует выяснить порядок разборки бачка.

Установка и настройка арматуры

Монтаж арматуры бачка унитаза

Рассмотрим технологию монтажа арматуры унитазного бачка:

Правила установки арматуры в сливной бачок

Поставить на сливной механизм резиновую прокладку.
Установить механизм в бачок, прикрутить пластмассовой гайкой.
На крепежные болты надеть пластмассовые или железные (в зависимости от комплектации) шайбы и резиновые прокладки. Вставить болты в отверстия. С другой стороны надеть пластмассовую шайбу и закрутить гайку.
Надеть на пластмассовую гайку уплотнительное кольцо из резины. В случае использования нового кольца герметизация не требуется. Если же использовалось кольцо уже побывавшее в употреблении, следует тщательно промазать все соединения герметиком.

Установка бачка с арматурой на унитаз

Установить на площадку унитаза бачок и закрепить его гайками.
Закрепить заполняющий механизм. Присоединить рукав от трубы водопровода.
Поставить на место крышку бачка. Прикрутить кнопку слива.

На этом можно считать, что установка арматуры сливного бачка закончена.

Установка крышки бачка и кнопочного узла

Регулировка арматуры

От трубы перелива отсоединить тягу.
Отжать фиксатор стакана.
Переместить вниз или вверх стойку.

Регулировка уровня воды в бочке осуществляется следующим образом:

Отрегулировать положение стакана – поднять или опустить его по направляющей, оставляя расстояние от верха стакана до верхней кромки бачка не менее 45 мм.
Установить переливную трубку выше максимального уровня воды на 20 мм и ниже верхнего уровня стойки на 70 мм.

Правила регулировки арматуры сливного бачка унитаза

Автономная канализация
Бытовые насосы
Водосточная система
Выгребная яма
Дренаж
Канализационный колодец
Канализационные трубы
Оборудование
Подключение к канализации
Постройки
Прочистка
Сантехника
Септик

Выбор и установка подвесного биде своими руками
Как выбрать электронное биде
Выбор и установка компакт-биде
Как выбрать производителя биде
Как выбрать, установить и подключить напольное биде

Как установить и отрегулировать арматуру сливного бачка унитаза
Как подключить посудомоечную машину своими руками
Как подключить стиральную машину своими руками
Прочистка канализационных труб: бытовые рецепты и оборудование
Система отопления из полиэтиленовых труб: как создать своими руками

Основные типы конструкций сливного оборудования

Прежде всего, они зависят от вида механизмов наполнения и водоотведения. Функции слива воды выполняют изделия рычажного, кнопочного и автоматического исполнения.

Рычажные

Поплавок (1) через рычаг (2) управляет входным вентилем (3). Уровень воды зависит от регулировки рычага поплавка на рычаге вентиля (4). Напор воды при наполнении регулируется на вентиле при помощи установочного винта.

Рычажные модели — были основными моделями, устанавливаемыми на унитазах прошлого столетия. Кое-где они используются до сих пор. Рычажные устройства отличаются своей простотой. Первые изделия отрабатывали слив только в момент нажатия, пока вручную удерживался запорный клапан (за «дёргалку» — цепь или леску). Затем появились системы, использующие эффект сифона, которые сами контролируют поток после активации. Но и первые модели, и последующие отличаются повышенным нерегулируемым расходом воды. К тому же подобная сантехника не отвечает действующим требованиям эстетики.

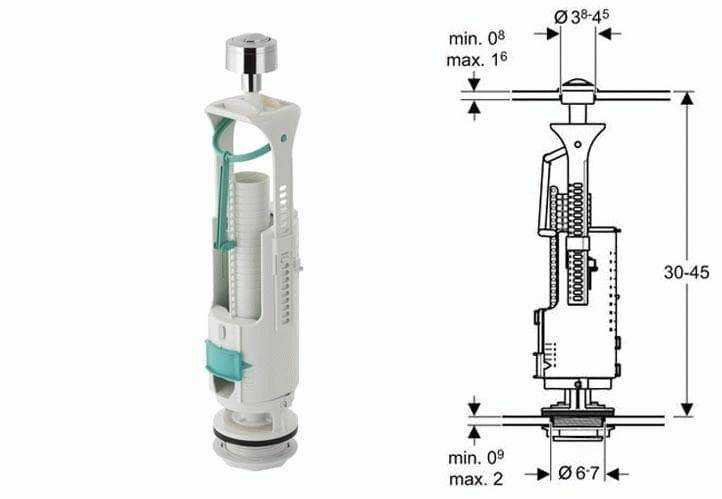

Кнопочные

Сливной механизм для унитаза, выполненный в кнопочном варианте, устанавливается на большей части современной сантехнической продукции. Преобладающее расположение кнопки верхнее, на крышках компакт систем, а также может быть настенное для изделий, инсталлируемых в строительные конструкции. Их преимущества, помимо хорошей эстетики, заключаются в возможности регулировки параметров слива и перелива. Кнопочные механизмы также после активации удерживают запорный клапан в открытом состоянии без участия человека. А модели со спаренными кнопками позволяют осуществлять полный или частичный сброс жидкости в унитаз.

Автоматические

На сегодня редкие и дорогостоящие изделия для слива воды, оправдывающие себя при монтаже в элитную продукцию либо используемую в общественных местах. Их работа управляется сенсорными инфракрасными датчиками.

Запорная арматура для унитаза, представленная механизмами наполнения, работает, как и много лет назад, используя принцип подпитывающего крана, открываемого и закрываемого поплавком. В классическом варианте поплавок передает усилие на клапан крана с боковой подводкой через горизонтальное коромысло.

Поплавки, перекрывающие подачу воды через систему рычагов.

Однако, теперь чаще устанавливаются поплавки, двигающиеся по вертикальной направляющей, перекрывая подачу воды через систему рычагов как для боковой подводки, так и для нижней.

Устройство сливного бачка: механизмы и регулировка

Время, когда унитазы перестали быть роскошью, после уличных клозетов, давно уже осталось в прошлом. Однако установка их в квартирах потребовала доработки отхожего места системами наполнения и слива. Ведь без этих систем, не о каких удобствах или гигиене речи быть не может, унитаз попросту превратиться в стационарный горшок, который придется постоянно вычищать и мыть вручную. Впрочем, такая ситуация знакома многим, когда устройство сливного бачка начинает жить своей жизнью, некорректно выполняя возложенные функции.

Домашнему мастеру нелишним будет знать, как функционируют и настраиваются распространенные модели сантехнических механизмов унитазов, для чего рассмотрим, чем сегодня пользуется основное количество наших соотечественников.
