Монтаж системы отопления в бетонный пол представляет собой сложный инженерный процесс, требующий строгого соблюдения технических норм. Средние затраты времени на укладку в стандартной комнате составляют от 2 до 4 дней. Чтобы понять, как правильно уложить трубы в стяжку пола, необходимо учитывать теплотехнические расчеты и особенности используемых материалов. Грамотный подход исключает риск повреждения коммуникаций при эксплуатации.
Особенности подготовки к монтажу
Данный вид работ относится к категории повышенной сложности, поэтому требует навыков квалифицированного сантехника и строителя. Ошибки на этом этапе могут привести к протечкам, которые обнаружатся только после застывания бетона. Оптимально проводить эти работы после возведения основных перегородок, но до чистовой отделки стен. Общий цикл выполнения включает расчеты, закупку, монтаж и период высыхания раствора.
Перечень необходимых материалов
Для качественного исполнения задачи потребуется комплекс специализированных компонентов. Основной упор делается на долговечность и теплоизоляцию, чтобы тепло не уходило в перекрытие.
- Трубы из сшитого полиэтилена (PEX)
- Трубы из ПНД
- Экструдированный пенополистирол (пеноплэкс)
- Демпферная лента по периметру
- Фиксаторы труб (клипсы)
- Цементно-песчаная смесь для стяжки
- Пластификаторы для повышения прочности бетона
- Гидроизоляционная мембрана
| Материал | Расход на 1 м2 | Ориентировочная цена за ед. | |
|---|---|---|---|
| Пеноплэкс (30 мм) | 1 м2 | 350 руб. | 350 руб. |
| Труба PEX (шаг 150 мм) | 6.7 м | 60 руб./м | 402 руб. |
| Демпферная лента | 0.5 м | 40 руб./м | 20 руб. |
| Фиксаторы | 4 шт. | 10 руб./шт. | 40 руб. |
| Смесь для стяжки | 40 кг | 12 руб./кг | 480 руб. |
Инструментарий для проведения работ
Правильный подбор оборудования ускоряет процесс и гарантирует герметичность соединений. Использование бытовых инструментов вместо профессиональных часто ведет к браку при резке труб.
| Инструмент | Назначение | Статус | Примерная цена |
|---|---|---|---|
| Резак для труб | Ровный срез без заусенцев | Обязательно | 1500 руб. |
| Лазерный уровень | Контроль плоскости пола | Обязательно | 4000 руб. |
| Перфоратор | Крепление элементов к основанию | Желательно | 6000 руб. |
| Бетономешалка | Приготовление однородного раствора | Обязательно | 12000 руб. |
| Оборудование для опрессовки | Проверка системы давлением | Обязательно | 5000 руб. |
Организация рабочего пространства
Первым делом необходимо очистить основание от строительного мусора, пыли и остатков старых покрытий. Стены в примыкающих зонах следует защитить пленкой, чтобы избежать попадания раствора. Важной частью подготовки является организация бесперебойной подачи электроэнергии для работы миксера и доступ к воде для замешивания смеси.
Подготовка основания под укладку
Выравнивание поверхности позволяет избежать перерасхода бетона и гарантирует ровный пол. После этого наносится слой гидроизоляции для защиты от влаги. Сверху укладывается теплоизоляционный слой из пеноплэкса, который предотвращает прогрев плиты перекрытия. По всему периметру комнаты монтируется демпферная лента, которая компенсирует термическое расширение стяжки. В завершение проводится финальная проверка плоскости с помощью правила.
Технология монтажа труб по этапам
Соблюдение последовательности действий исключает риск пережима коммуникаций. Ниже представлена детальная инструкция.
- Разметка и определение точек вывода труб. (2-4 часа). Определяются места расположения коллектора и трассы вывода.
- Монтаж демпферной ленты. (1-2 часа). Лента крепится к стенам по всему контуру помещения.
- Укладка теплоизоляционного слоя. (3-5 часов). Листы пеноплэкса плотно стыкуются между собой.
- Установка фиксаторов. (2-3 часа). Клипсы распределяются по поверхности согласно расчетному шагу.

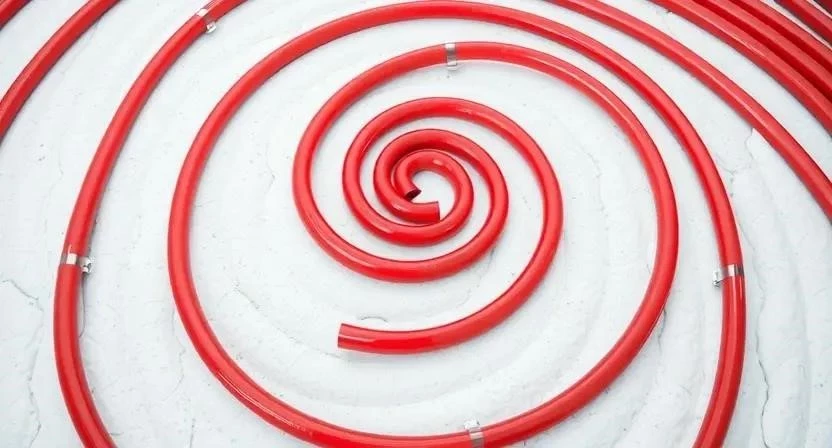

- Раскладка труб по схеме. (5-8 часов). Трубы укладываются «улиткой» или «змейкой». Из личного опыта: при укладке «улиткой» важно не допускать слишком крутых поворотов, иначе труба может заломиться.
- Соблюдение шага и радиусов. (В процессе). Контролируется расстояние между трубами и плавность изгибов.

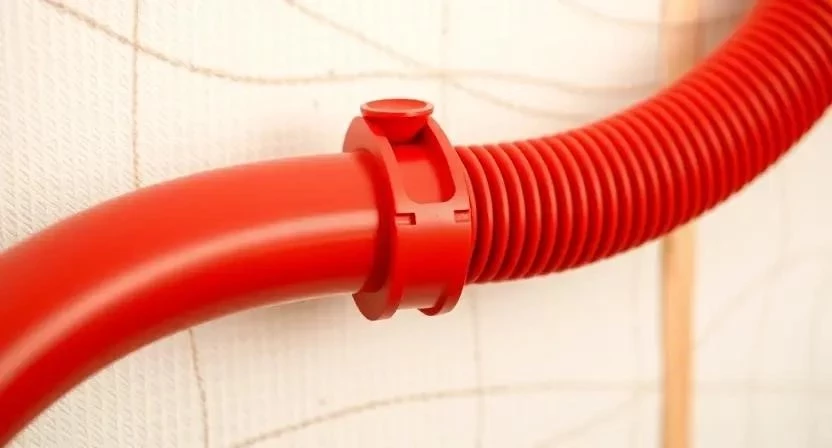

- Крепление труб к основанию. (2-3 часа). Трубы плотно защелкиваются в фиксаторах.

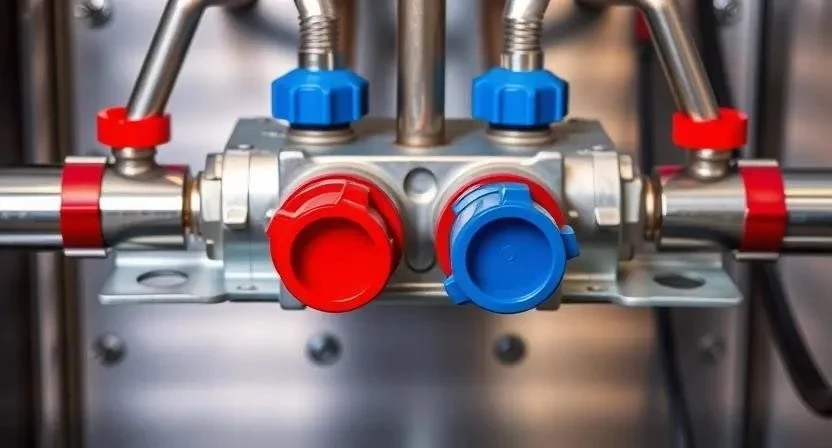

- Подключение к коллектору. (3-5 часов). Соединение контуров с распределительным узлом.
- Опрессовка системы. (4-6 часов). Подача воздуха или воды под давлением для поиска утечек.
- Заливка стяжки пола. (1-2 дня). Равномерное распределение раствора по всей площади.
- Уход за бетоном. (3-7 дней). Увлажнение поверхности и защита от сквозняков.
| Этап работы | Время выполнения | Особенности |
|---|---|---|
| Подготовка и изоляция | 1 день | Герметичность стыков утеплителя |
| Монтаж труб | 1-2 дня | Контроль радиуса изгиба |
| Опрессовка | 0.5 дня | Давление в 1.5 раза выше рабочего |
| Заливка стяжки | 1 день | Использование пластификатора |
| Высыхание | 7-28 дней | Постепенный набор прочности |
Технические особенности и режимы
Температурный режим при заливке должен быть стабильным, без резких перепадов. Время полного высыхания стяжки зависит от толщины слоя и влажности воздуха, обычно это занимает от 21 до 28 дней. Важно использовать трубы, совместимые с агрессивной средой бетона (сшитый полиэтилен). Толщина слоя стяжки над трубой напрямую влияет на скорость прогрева: чем слой толще, тем больше инерция системы.
Типичные промахи при монтаже
Ошибки в технологии часто приводят к дорогостоящему ремонту всего пола. К наиболее распространенным просчетам относятся:
- Слишком малый шаг укладки, что создает избыточное давление в системе.
- Отсутствие демпферной ленты, вызывающее трещины в бетоне при расширении.
- Пережим труб в местах изгибов или под весом рабочих.
- Заливка раствора без предварительной опрессовки.
- Применение некачественного раствора с крупными фракциями щебня.
Из личного опыта: однажды отсутствие демпферной ленты привело к тому, что стяжка в углу комнаты просто лопнула после первого же сезона отопления.
Финансовая сторона вопроса
Стоимость реализации зависит от выбранных материалов и способа выполнения работ. Самостоятельный монтаж позволяет существенно сэкономить на оплате услуг бригады, но требует аренды специального оборудования для опрессовки.
| Статья расходов | Своими руками | С мастером | Экономия |
|---|---|---|---|
| Материалы | 15 000 руб. | 15 000 руб. | 0 руб. |
| Работа по монтажу | 0 руб. | 12 000 руб. | 12 000 руб. |
| Аренда оборудования | 2 000 руб. | 0 руб. | -2 000 руб. |
| Заливка стяжки | 0 руб. | 8 000 руб. | 8 000 руб. |
| 17 000 руб. | 35 000 руб. | 18 000 руб. |
Из личного опыта: выполнение работ самостоятельно сэкономило мне около 30% общего бюджета, однако потребовало изучения всех технических регламентов.
Эксплуатация системы после заливки
Первый запуск системы отопления должен быть плавным. Рекомендуется постепенно поднимать температуру теплоносителя, чтобы избежать термического шока бетона. Полная эксплуатация пола возможна только после завершения процесса набора прочности стяжки. Регулярная проверка герметичности узлов подключения к коллектору предотвращает возможные аварии.
Сравнение различных способов устройства пола
Существует несколько альтернатив классической мокрой стяжке. Выбор зависит от допустимой нагрузки на перекрытия и требуемой скорости работ.
- Мокрая стяжка: высокая теплоемкость, долгий монтаж.
- Сухой пол: быстрый монтаж, меньший вес, ниже инерция.
- Готовые маты: упрощенная укладка, фиксированный шаг.
- Трубы из металлопластика: высокая прочность, но сложнее в изгибе.
- Сшитый полиэтилен: оптимальный вариант по цене и качеству.
- Электрический теплый пол: отсутствие труб, но выше затраты на энергию.
- Инфракрасный пленка: минимальная толщина, но только под определенные покрытия.
Ответы на популярные вопросы
Какая минимальная толщина стяжки над трубами?
Обычно составляет 3-5 см для обеспечения равномерного прогрева и прочности слоя.
Можно ли укладывать трубы без утеплителя?
Нет, это приведет к огромным теплопотерям через основание пола.
Что делать, если труба лопнула после заливки?
Потребуется локальное вскрытие бетона, установка соединительной муфты и повторная опрессовка.
Нужна ли армирующая сетка?
Да, она предотвращает появление трещин в бетонном слое при температурных колебаниях.
Как часто нужно делать тепловые швы в больших помещениях?
Рекомендуется разделять площади более 30 м2 деформационными швами.
Можно ли использовать обычный цементный раствор?
Желательно добавлять пластификаторы для улучшения адгезии и исключения усадочных трещин.
Как рассчитать длину трубы на комнату?
Формула: Площадь комнаты / Шаг укладки. Например, 10 м2 / 0.15 м = 66.6 м.
Сколько дней сохнет стяжка с трубами?
Технологический перерыв составляет от 21 до 28 дней до начала первого прогрева.
