Монтаж проточного нагревателя требует точного соблюдения электротехнических и сантехнических норм для обеспечения безопасности эксплуатации. В среднем процесс занимает от 4 до 6 часов, а стоимость необходимых комплектующих варьируется от 3 000 до 7 000 рублей. Правильное подключение проточного водонагревателя к сети исключает риск короткого замыкания и протечек в системе. Данная процедура позволяет организовать мгновенную подачу горячей воды без установки громоздких накопительных баков.
Технический анализ перед началом работ
Первоочередной задачей является оценка мощности прибора, так как проточные модели потребляют значительный объем энергии. Необходимо проверить состояние электропроводки в доме, чтобы она выдержала нагрузку без перегрева. Обязательным условием выступает наличие полноценного заземления, которое защитит пользователя от поражения током при утечке. Один раз я пренебрег проверкой старой проводки в хрущевке, и автоматический выключатель сработал мгновенно при попытке включить прибор мощностью 5 кВт, так как медный провод был слишком тонким.
Комплектация для монтажа
Для качественной установки потребуется набор специализированных материалов. Важно подбирать сечение кабеля исходя из мощности устройства, чтобы избежать оплавления изоляции.
- Медный кабель с соответствующим сечением (ВВГнг)
- Устройство защитного отключения (УЗО)
- Автоматический выключатель
- Полипропиленовые трубы или гибкая подводка
- Переходники и фитинги
- Резиновые прокладки
- Фум-лента для герметизации
- Силиконовый герметик
Примерный расчет необходимых материалов представлен в таблице ниже:
| Материал | Количество | Расход на ед. | Цена за ед. | |
|---|---|---|---|---|
| Кабель медный 2.5 мм² | 5 метров | 1 метр | 120 руб. | 600 руб. |
| УЗО (30мА) | 1 шт. | 1 шт. | 1200 руб. | 1200 руб. |
| Автомат однополюсный | 1 шт. | 1 шт. | 400 руб. | 400 руб. |
| Фум-лента | 1 рулон | 1 рулон | 100 руб. | 100 руб. |
| Фитинги/переходники | 4 шт. | 1 шт. | 150 руб. | 600 руб. |

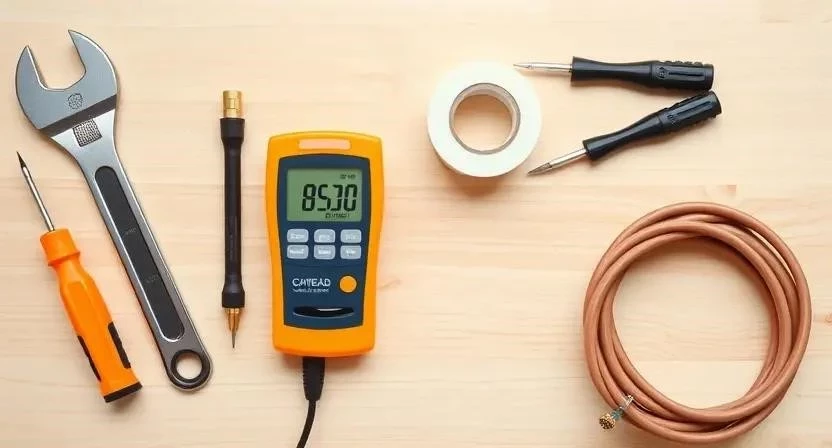

Необходимый инструментарий
Подготовка правильного набора инструментов ускоряет процесс и повышает качество соединений. Рекомендуется использовать профессиональный инструмент для работы с электрикой и сантехникой.
- Перфоратор с набором буров
- Набор отверток (крестовая, плоская)
- Пассатижи или плоскогубцы
- Стриппер для зачистки кабеля
- Разводной ключ
- Строительный уровень
- Тестер напряжения (индикаторная отвертка)
Подготовка рабочего пространства
Место установки должно быть полностью очищено от пыли и посторонних предметов. Поверхности вокруг зоны монтажа следует защитить пленкой, чтобы избежать попадания строительного мусора. Важно заранее проверить свободный доступ к электрощитку и точкам водоразбора. Это позволит оперативно отключать питание или перекрывать воду в случае возникновения непредвиденных ситуаций.

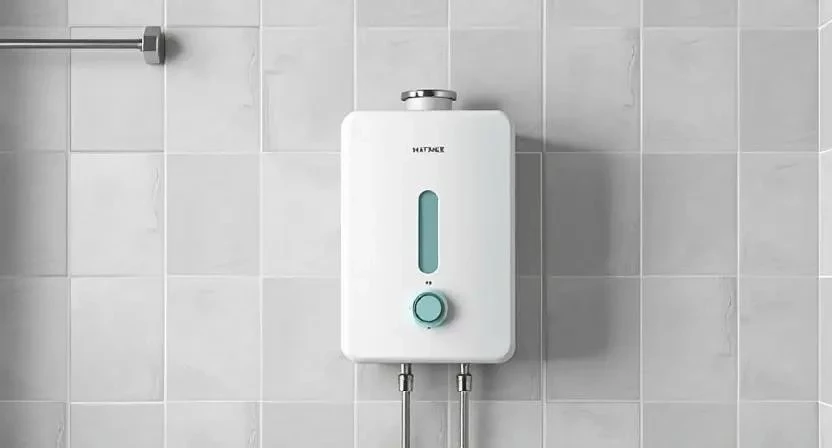

Обустройство места установки
Алгоритм подключения прибора
Процесс монтажа разделен на последовательные этапы. Соблюдение этой очередности гарантирует безопасность и герметичность системы.
- Выбор места и разметка отверстий под крепления (20 мин).
- Монтаж крепежных элементов и фиксация корпуса (30 мин).

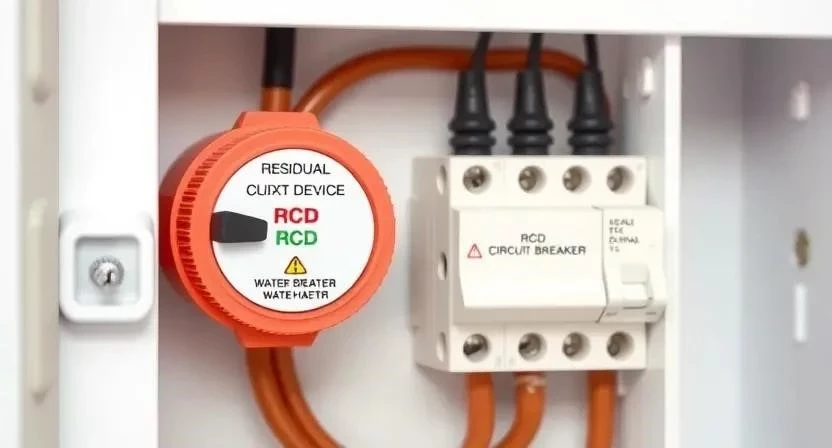

- Прокладка электрического кабеля и установка УЗО в щитке (40 мин).
- Подключение заземляющего проводника к клемме прибора (20 мин).
- Подвод трубы холодной воды к входному отверстию (30 мин).
- Подключение выхода горячей воды к системе водоснабжения (30 мин).
- Герметизация всех резьбовых соединений фум-лентой (20 мин).
- Электрическое соединение прибора с сетью через клеммники (30 мин).
- Проверка системы на протечки при открытой воде без подачи тока (20 мин).
- Первый запуск, проверка нагрева и настройка температуры (20 мин).
Однажды я забыл плотно затянуть выходной фитинг, что привело к небольшому потопу во время проверки на протечки. Всегда проверяйте затяжку резьбы дважды перед подачей напряжения.
Для выбора правильного кабеля используйте следующие данные:
| Мощность (кВт) | Сечение кабеля (мм²) | Номинал автомата (А) | Тип провода | Примечание |
|---|---|---|---|---|
| 3.5 кВт | 1.5 мм² | 16 А | Медный | Минимальный порог |
| 5.0 кВт | 2.5 мм² | 25 А | Медный | Оптимальный вариант |
| 7.0 кВт | 4.0 мм² | 32 А | Медный | Высокая мощность |
| 8.0 кВт | 6.0 мм² | 40 А | Медный | Требует усиленной сети |
| 10 кВт | 6.0-10 мм² | 50 А | Медный | Только спец. проводка |
График выполнения работ:
| Этап | Время | Особенности |
|---|---|---|
| Разметка и крепление | 50 мин | Использование уровня |
| Электромонтаж | 90 мин | Установка УЗО и заземление |
| Сантехнические работы | 80 мин | Герметизация соединений |
| Тестирование | 40 мин | Проверка без тока |
| Пусконаладка | 20 мин | Регулировка температуры |
Технические особенности и регламенты
Влажность помещения должна соответствовать нормам, чтобы избежать окисления электрических контактов. При выборе труб следует учитывать совместимость материалов: например, полипропилен требует специальной пайки. Если используется силиконовый герметик, время его полной выдержки составляет от 12 до 24 часов. Также стоит помнить, что давление воды напрямую влияет на интенсивность нагрева: при слишком низком давлении прибор может просто не включиться.
Типичные промахи при установке
Новички часто допускают ошибки, которые могут привести к поломке устройства или аварийной ситуации.
- Использование слишком тонкого кабеля, который перегревается под нагрузкой.
- Полное отсутствие заземления, что опасно для жизни.
- Перепутывание входа холодной и выхода горячей воды.
- Некачественная герметизация резьбы, приводящая к капельной протечке.
- Подключение мощного прибора в обычную бытовую розетку.
Я однажды видел случай, когда 7 кВт нагреватель включили в стандартную розетку через переходник. Пластик розетки начал плавиться уже через час работы, что едва не привело к пожару.
Финансовые расчеты
Стоимость установки зависит от того, выполняется ли работа самостоятельно или привлекается специалист. Основные затраты приходятся на качественную автоматику (УЗО) и медный провод.
| Статья расходов | Своими руками (руб) | С мастером (руб) | Экономия (руб) |
|---|---|---|---|
| Материалы | 3500 | 3500 | 0 |
| Работа электрика | 0 | 2500 | 2500 |
| Работа сантехника | 0 | 2000 | 2000 |
| Расходники | 500 | 500 | 0 |
| 4000 | 8500 | 4500 |
Эксплуатация и обслуживание
После завершения монтажа важно регулярно проводить уход за устройством. Очистка от накипи должна производиться раз в полгода или чаще, если вода в регионе жесткая. Рекомендуется проверять затяжку электрических контактов в клеммниках дважды в год, так как от вибраций и перепадов температур они могут ослабнуть. Контроль герметичности соединений осуществляется путем визуального осмотра стыков труб.
Сравнение с иными решениями
В качестве альтернативы можно рассмотреть установку накопительного бойлера, который не создает пиковых нагрузок на сеть, но занимает много места. Газовые проточники эффективнее по затратам на энергию, однако требуют сложного проектирования вентиляции и специального разрешения. По сравнению с ними, электрический проточный нагреватель является самым простым в монтаже, хотя и самым требовательным к качеству электропроводки.
Ответы на популярные вопросы
Как выбрать мощность прибора?
Ориентируйтесь на количество точек водоразбора. Для одной раковины достаточно 3.5-5 кВт, для душа потребуется 7-10 кВт.
Можно ли подключать в обычную розетку?
Категорически нет. Мощность прибора превышает возможности стандартной розетки (до 3.5 кВт), что приведет к ее расплавлению.
Что делать, если вода не греется?
Проверьте наличие напряжения в сети, срабатывание УЗО и достаточный напор воды, так как при низком давлении датчик не запустит ТЭН.
Как выбрать сечение провода?
Используйте таблицу зависимости мощности от сечения: для 5 кВт нужен провод 2.5 мм², для 7 кВт — 4 мм².
Как часто менять прокладки?
При использовании качественных силиконовых прокладок замена требуется раз в 2-3 года или при появлении первых признаков протечки.
