Сварка полипропиленовых труб своими руками

Как снизить вероятность брака?

Спаивание элементов в условиях затрудненного доступа рекомендуется выполнять вдвоем. Второй специалист помогает вынимать второй элемент из насадки, убирает паяльник на платформу. Первый мастер двумя руками аккуратно стыкует детали с минимальной паузой. Иногда требуется помощь третьего лица. К его услугам прибегают, когда трубу необходимо зафиксировать в стене в смежной комнате. Попытки выполнить все операции самостоятельно на сложных участках всегда приводят к браку и необходимости выполнять сварку заново.

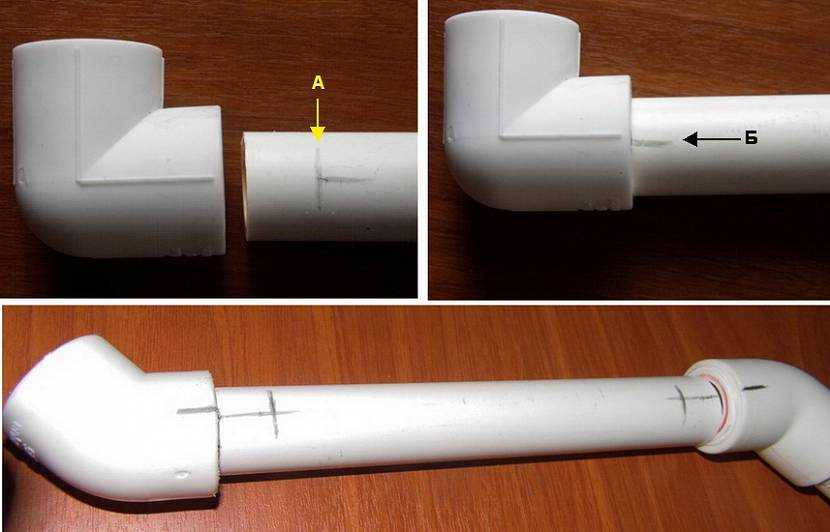

Разметка глубины посадкиИсточник files.builderclub.com

Во время пайки необходимо соблюдать точность движений. Следует выдерживать правильный наклон фитингового элемента относительно второй детали, осевой угол поворота его на трубе, глубину захода в стакан фитинга. Для контроля глубины захода и угла поворота фитинга на поверхности обеих деталей делают отметки. Чтобы каждый раз не отмерять припуск на одинаковых по сечению участках, пользуются шаблоном.

Утюг не нуждается в отключении в течение всего периода сваривания. Мастер потеряет время на разогрев оборудования. Паяльник готов к работе после того, как потухнет индикатор нагрева. Горящий индикатор показывает, что зеркало подогревается до нужной температуры. Если в этот период приступить к сварке, труба качественно не прогреется. Чтобы соблюсти технологический процесс и время выдержки, рекомендуется проверять параметры по таблице, которую рекомендуется держать под рукой.

Если приобретены комбинированные трубы, их соединяют только после обязательной зачистки. Глубина снятия фаски должна быть на 2 мм больше, чем глубина втулки, в которую вдевают элемент. Армирование уменьшает деформационное расширение в 10 раз. На изделиях с наружным армированием перед пайкой шейвером снимается часть поверхности на необходимую глубину для стыковки. Трубы с внутренним армированием не нуждаются в зачистке. Их укладка выполняется быстрее.

О секретах подгонки труб в этом видео:

Заключение

Следует помнить, что неармированный полипропилен чувствителен к воздействию горячей воды. При подаче жидкости, превышающей +50⁰, материал расширяется на 1,5%. Это приводит к увеличению длины трубопровода. На каждый метр магистрали деформация составит 15 мм. Для систем отопления необходимы армированные трубы, а обычные полипропиленовые аналоги подойдут только для холодного водопровода.

Виды радиаторов для обвязки

Для установки системы отопления необходимо выбрать тип радиатора. Различные виды отопительного оборудования отличаются по крепежу к стене, материалам изготовления, подключению труб. Сегодня производители предлагают следующие варианты:

Устройство секционных радиаторов.

1. Панельные стальные батареи, выполненные в виде относительно тонких сплошных панелей. Подключение таких радиаторов может быть боковым либо нижним.
2. Секционные облегченные, изготовленные из алюминия. Также часто используются биметаллические. Такие батареи можно подключать по одной либо нескольким секциям, соединение с общей системой боковое, трубы полипропиленовые подходят идеально.

Для квартир, где имеется центральное отопление, используются биметаллические радиаторы (чугунные применяются все реже, это объясняется их большим весом, громоздкостью, хрупкостью). Связано это с тем, что в воде, которая подается в систему отопления, часто находится щелочь, песок, которые могут повредить остальные типы радиаторов.

Для частного дома же отлично подходят алюминиевые, стальные панельные радиаторы, при этом необходимо соблюдать все условия для подключения (для медного трубопровода используются стальные и алюминиевые радиаторы, для обычного — можно только алюминиевые).

Комплектующие для подключения радиаторов

Отопление — это довольно сложная система, подключение которой требует участия специалиста. Кроме радиаторов и труб, необходимо приготовить и комплектующие, без которых соединение будет просто невозможным.

Комплект подключения состоит из:

Комплектующие для подключения радиаторов.

• набора, включающего заглушку, переходники, ручной воздухоотводчик, ключ для выпуска воздуха из батарей плюс трубы;
• футорки, или переходники, которые имеют праву и левую резьбу;
• специальные инструменты для навинчивания переходников.

Запорная арматура для батарей тоже требуется, не стоит забывать и про трубы. Сюда же относятся шаровые краны, вентили для прекращения подачи рабочего потока либо его регулирования.

Полипропиленовые трубы для водопровода монтаж видео

На этом видео вы можете понаблюдать как происходит монтаж полипропиленовых труб и послушать комментарии мастера.

Напоследок хотелось бы добавить, что цена на полипропиленовые трубы для водопровода невысока. Чтобы лучше представлять уровень цен, приведем несколько примеров.

Стоимость трубы без армирования длинной 4 метра чешского производителя Ekoplastik (PN10, диаметр 32мм) — 330 рублей. Труба этого производителя с теми же характеристиками, но с армированием — 880 рублей.

Турецкая труба марки SPK PN25 (армирование стекловолокном) стоит 46-68-110 рублей/погонный метр при диаметре 20-25-32 мм соответственно.

Полипропиленовые фитинги также недорогие, например, соединительная муфта производства Турции (марка SPK) обойдется всего в 5-13 рублей для диаметра в 20 и 32 мм соответственно.

Этап третий. Монтаж трубопровода

Пайка полипропиленовых труб по шагамСварка полипропиленовых труб враструб

При прокладке магистрали понадобятся:

• трубы;
• тройники;
• шаровые краны;
• заглушки;
• переходники;
• отводы;
• муфты;
• разъемные соединительные элементы;
• резьбовые фитинги;
• пластиковые хомуты.

В первую очередь проводится монтаж основных элементов системы (сантехники, радиаторов, котлов и проч.), после чего в соответствии с составленным проектом размечается будущая магистраль. Элементы трубопровода соединяются между собой с помощью муфт.

Если речь идет об отоплении или горячем водоснабжении, то учитывается термальное расширение. Для компенсации последнего желательно использовать подвижные соединения. При монтаже закрытого трубопровода вначале штробируются стены (в соответствующих местах проделывается канавка шириной в два диаметра трубы).

Заполнение трубопровода жидкостью допустимо лишь по истечении одного часа с окончания монтажа. Гидравлическое испытание можно проводить только через сутки.

Результат работыРезультат работыРезультат работы

Проверка качества стыков

Перед эксплуатацией водопровод проверяют на герметичность, подвергнув его давлению, в 1,5 раза превышающему номинальное, но не ниже 0.15Мпа. При этом систему заполняют водой и повышают давление до требуемого при помощи автомобильного насоса. Показатели контролируют манометром с делением 0.01Мпа. Во время испытаний проверяют стыки и соединения на предмет утечки. В случае необходимости проблемный стык вырезают и устанавливают новые элементы, после чего процесс контроля повторяют сначала. Если размера новых элементов будет недостаточно, то трубопровод удлиняют при помощи отрезка трубы необходимой величины и пары соединительных муфт.

Классификация и расчетные параметры

Существующими нормами ГОСТ (ISO10508) установлена классификация полипропиленовых рукавов, исходя из которой этот материал допустимо применять в определённых условиях эксплуатации.

Маркировка ПП труб чётко указывает эксплуатационные параметры

Принимая во внимание это обозначение, легко и просто подобрать материал под конкретную конфигурацию отопительной системы. Длинномерные полипропиленовые изделия делят на 4 класса (1,2, 4,5) по типовым областям применения и по значениям рабочего давления (4,6,8,10 АТИ):

Длинномерные полипропиленовые изделия делят на 4 класса (1,2, 4,5) по типовым областям применения и по значениям рабочего давления (4,6,8,10 АТИ):

• класс 1 (системы горячей воды до 60°);
• класс 2 (системы горячей воды до 70°С);
• класс 4 (напольный обогрев и радиаторные системы до 70°С);
• класс 5 (радиаторные системы до 90°С).

Например, требуются полипропиленовые трубы, чтобы сделать низкотемпературную систему отопления. Тогда по обозначению на внешней поверхности труб можно определить подходящий материал.

Для данного случая вполне подойдут рукава с обозначением – Class 4/10, что соответствует граничному температурному параметру 70ºС и допустимой границе рабочего давления – 10 АТИ.

Промышленность, как правило, производит изделия универсального назначения. Изготовленными продуктами поддерживается обширная классификация. В документации на такой материал маркировка ПП труб указывается стандартным перечислением допустимых параметров (Class 1/10, 2/10, 4/10, 5/8 bar).

Каждый фирменный продукт имеет на внешней поверхности обозначение класса применения, которым фактически определяются эксплуатационные параметры будущей конструкции домашнего отопления

Таким образом, рассчитывая сделать отопление в доме из полипропилена своими руками, главный материал обычно выбирается мастером в прямой зависимости:

• от запланированных эксплуатационных параметров;
• от способов нагрева теплоносителя;
• от применяемой системы регулирования.

Желательно также рассчитать срок эксплуатации будущей отопительной системы, применяя параметры:

• верхние значения Траб и Pраб;
• толщину стенки труб;
• наружный диаметр;
• коэффициент безопасности;
• продолжительность отопительного сезона.

В среднем, срок эксплуатации полипропилена должен составить не менее 40 лет.

Почему полипропилен

Сегодня производители труб предоставляют огромный ассортимент продукции для прокладки водопровода, канализации или монтажа систем отопительных. Можно приобрести металлопластиковые, металлические, или полипропиленовые трубы. Сегодня все большее количество потребителей предпочитают выбирать полипропиленовые трубы, которые имеют массу преимуществ:

• не подвергаются коррозии;
• просты в установке;
• не требуют постоянного ремонта;
• долговечны и надежны в эксплуатации;
• могут быть проложены внутри стены или пола;
• стоят существенно дешевле, чем металлические трубы.

Полипропиленовые трубы можно использовать для установки систем отопления, для водопроводных труб и для канализации.

Монтаж водопровода из полипропилена своими руками

Металлические трубы, массово применявшиеся в течение многих лет в системах водоснабжения, уходят в прошлое. На смену им пришел материал последнего поколения — полипропилен. Водопровод из полипропилена своими руками отличается простотой монтажа, устойчивостью к высоким температурам и химическим веществам.

Основными преимуществами полипропиленовых труб являются:

• срок эксплуатации труб для горячей воды — более 25 лет, для холодной — более 50;
• высокая устойчивость к коррозии;
• гладкая внутренняя поверхность стенок предотвращает образование наростов;
• низкое гидравлическое сопротивление;
• экологичность материала;
• герметичность сварных швов;
• высокая прочность;
• простота монтажа.

Особенности монтажа труб из полипропилена

Устройство водопроводной системы на основе полипропиленовых труб, как правило, сопровождается приобретением специального инструмента и набора элементов – фитингов, обеспечивающих полноценный монтаж. Специальный инструмент – паяльник полипропиленовых труб – можно купить или разумнее арендовать.

Устройство водопровода из ПП труб требует соблюдения ряда технических и технологических нюансов:

Из набора необходимых инструментов потребуется резак по трубам (специальные ножницы). Впрочем, обрезку полипропиленовых рукавов вполне допустимо выполнять ножовкой по металлу. Для измерений понадобится строительная рулетка, а также маркер (карандаш) или нечто подобное.

Не станет лишней в монтажном деле угловая линейка или транспортир. Для полного комплекта нужны также гаечные ключи либо разводной ключ.

Один из главных инструментов, необходимых для производства работ по монтажу полипропиленовых труб. Труборез полипропилена позволяет быстро и точно выполнять резку. Однако этот инструмент можно заменить обычной ножовкой по металлу

Каких-то особых технологических действий от сантехника процесс сборки полипропиленовых труб не требует. Но, какой-никакой опыт работы с пайкой полипропилена всё равно необходим. Полное отсутствие навыков грозит обернуться неприятными последствиями эксплуатации водопровода в будущем.

А последовательность работы, примерно, следующая:

1. Отрезается по размеру труба линии водопровода.
2. Место реза и соединения зачищается от заусенцев.
3. Подбирается и подгоняется нужный фитинг-элемент.
4. Паяльник полипропилена оснащается соответствующими насадками.
5. Включают нагрев на паяльной станции – предел нагрева 260ºС).
6. Стыкуемые элементы (фитинг и конец трубы) вводят в контакт с насадками.
7. Нагревают их несколько секунд (4-10), в зависимости от толщины стенки.
8. Снимают с насадок и вручную быстро соединяют, вставив конец трубы в тело фитинга до упора.

Особенность последнего действия заключается в том, что его нужно выполнять достаточно быстро с чёткой фиксацией трубы и фитинга в одном положении. После соединения элементов следует выждать не менее 30 секунд. Этого времени достаточно для отвердения нагретых участков и плотного соединения их друг с другом.

Грамотно выполняемым считается монтаж любого типа водопровода из полипропиленовых труб, когда протяжка линий осуществляется от сантехнических приборов к основному источнику воды. Монтаж труб следует по возможности вести прямолинейно, параллельно полу или стенам здания.

Если магистрали ГВС и ХВС располагаются в непосредственной близости одна от другой, рекомендуется линию ХВС монтировать выше линии ГВС.

Пример удачного монтажа водопровода на основе полипропиленовых рукавов. Подобные решения характерны для частных дачных строений. В условиях городских квартир нередко стараются делать скрытые системы (спрятанные в стенах)

Полипропиленовые трубы, если их сравнивать с металлической трубой, обладают значительно меньшей жёсткостью

Поэтому, выполняя монтаж полипропилена, следует уделять внимание надёжному креплению трубопроводов к основанию. Крепёжные опорные кронштейны нужно размещать через каждые 1,5-2 м линии трубопровода

Магистрали водопровода желательно строить с учётом минимальных нагрузок на трубопроводы. Не рекомендуется изгибать тело полипропиленовой трубы, нагревая место сгиба, чтобы выполнить таким способом обход препятствия. Для решения подобных задач следует использовать специальные фитинги – угловые или обходные.

Раструбное соединение частей полипропиленового трубопровода производят методом сварки:

Ошибки при пайке полипропиленовых труб

Основные ошибки при пайке, а если быть уж совсем правильным, то при сварке полипропиленовых труб, связаны вот с чем:

Неправильная температура сварки труб — многие выставляют максимальную температуру на паяльнике, из-за чего пластик сильно плавиться и тем самым можно допустить самую грубую ошибку, связанную с уменьшением входного диаметра трубы или же фитинга. Температура, которую следует выставить на паяльнике, зависит от многих факторов, например, от температуры окружающей среды. При температуре воздуха 18-20 градусов, нет необходимости выставлять паяльник для труб на максимально возможную мощность, достаточно будет выставить температуру на нем, в пределах 250-270 градусов.

При этом стоит учитывать и диаметр труб, чем он меньше, тем ниже должна быть температура паяльника. Конечно же, данный момент, можно регулировать временем нагрева трубы и фитинга, но иногда именно уменьшение температуры паяльника, позволяет избежать оплавки концов труб, с их дальнейшей деформацией.

Время пайки труб

Если не придерживаться определенного времени при пайке полипропиленовых труб, то можно расплавить их концы до такой степени, что деформации потом не избежать.

Поэтому для стандартных ситуаций, существуют следующие временные отрезки пайки труб, при температуре паяльника в 250-270 градусов:

• Диаметр трубы 20 мм (время нагрева 5 сек.);
• Диаметр трубы 25 мм (время нагрева 7 сек.);
• Диаметр трубы 32 мм (время нагрева 8 сек.);
• Диаметр трубы 40 мм (время нагрева 12 сек.);
• Диаметр трубы 50 мм (время нагрева 18 сек.);
• Диаметр трубы 63 мм (время нагрева 24 сек.);
• Диаметр трубы 75 мм (время нагрева 30 сек.);
• Диаметр трубы 90 мм (время нагрева 40 сек.);
• Диаметр трубы 110 мм (время нагрева 50 сек-1 мин).

Уточним, что время нагревания полипропиленовых труб зависит не только от их диаметра, но и от температуры, выставленной на паяльнике для труб, а также от температуры в помещении или на улице.

Плохо очищенная поверхность труб — паять грязные или мокрые трубы нельзя, поскольку они будут течь, в любом случае. Поэтому перед сваркой труб, смотрим, чтобы их поверхность была сухой и очищенной от грязи с пылью. Если вода вытекает из трубы, например, при замене водопроводных стояков, то следует хотя бы на время пайки её остановить. Сделать это можно используя кусок туалетной бумаги или салфетку, запихнув её вовнутрь трубы. После пайки, когда вода пойдет по трубам, то она размоет салфетку и та окажется в фильтре грубой очистки, без каких-либо негативных последствий для водопровода.

Подготовительные работы для монтажа отопления

Первым шагом в процессе обустройства системы отопления является составление проектного плана. При этом следует учесть общую протяженность труб, а также схему монтажа отопления из полипропиленовых труб.

Кроме этого во внимание принимаются следующие моменты:

Не рекомендуется выполнять монтаж системы отопления из труб полипропиленовых в помещениях с преобладанием низкой температуры воздуха, так как при этом возрастает риск деформации полипропиленовых изделий.

Чтобы сократить расходы, связанные со сборкой отопления из полипропиленовых труб, можно выполнить монтаж самостоятельно. Для этого достаточно владеть первоначальными знаниями по работе с инструментами и соблюдать все этапы сборки.

Важные нюансы установки

Соединение ПП труб выполняется с помощью резьбовых/нерезьбовых фитингов. В свою очередь, изделия с резьбой могут быть:

• неразъемными;
• разъемными.

Стоит заметить, что на монтаж влияют в первую очередь эксплуатационные условия.

1. Все полипропиленовые детали должны быть защищены от огня.
2. В случае врезки водомера или накопительного бака желательно взять разъемные резьбовые элементы. Вместе с тем неразъемное соединение приемлемо лишь для гибких шлангов.
3. Использование деформированных или грязных соединительных элементов категорически запрещено! Равно как самостоятельная нарезка резьбы.
4. При соединении ровных участков или перехода трубопровода на иной диаметр используются муфты.
5. Для поворотов используются специальные угольники, недопустим перегиб труб.
6. Для разветвлений магистрали применяются тройники.

После ознакомления со всей необходимой информацией можно приступать к работе.

Монтаж трубопроводов из полипропиленовых труб

Прокладка полимерных трубопроводов с холодной и горячей водой начинается с подготовительных работ. Сначала продумывается расположение водоводов. Затем подготавливается специальный инструмент, приобретаются полипропиленовые трубы и соединительные элементы — фитинги.

Монтажные приспособления приобретаются в собственность или берутся в аренду. Основным специальным инструментом является паяльник. По возможности также рекомендуется обзавестись труборезом.  Еще понадобится рулетка, маркер и гаечные ключи.

Последовательность

Монтаж полипропиленовых труб не требует особых действий от исполнителя. Хотя минимальные навыки работы с полипропиленом все же необходимы. В противном случае возникнут неприятности при эксплуатации водопроводной сети.

Монтаж выполняется в следующей последовательности:

• отрезают отрезки труб требуемой длины;
• удаляются с торцов деталей заусенцы;
• подготавливаются нужные фитинги;
• на паяльник устанавливаются насадки требуемого диаметра;
• сварочный инструмент нагревается до температуры 260ºС;
• соединяемые элементы вставляются и надевают на нагретые насадки;
• полипропиленовые детали нагреваются расчетное время в зависимости от диаметра;
• стыкуемые элементы снимаются с паяльника и быстро соединяются между собой.

Во время пайки труба вставляется в фитинг до упора без прокручивания. Затем соединение фиксируется в неподвижном положении минимум на 30 секунд в зависимости от толщины стенок деталей. Действие позволяет получить герметичный стык после отверждения нагретого полимера.

Особенности

Рекомендуется полипропиленовые трубы прокладывать строго в горизонтальном и вертикальном направлении. Когда линии ХВС и ГВС размещаются рядом друг с другом, необходимо трубопровод с холодной водой укладывать выше горячей магистрали.

Полипропилен имеет меньшую жесткость по сравнению со сталью. Поэтому установка пластиковых труб проводится с использованием большего числа крепежных узлов.

Монтаж отопления из полипропиленовых труб

Создание отопления из полипропиленовых труб своими руками начинается с установки котла. Безошибочный монтаж могут выполнить только профессионалы.

Бойлерная, фрагмент системы отопления пп трубами

Они выдадут документ, подтверждающий грамотную установку. Он не позволит потерять гарантию компании-производителя оборудования.

Очередность обвязки

Сначала проводятся подготовительные работы. Определяются места монтажа радиаторов. Это позволяет выполнить при необходимости гидравлический расчет. Потом процесс проводится в следующей очередность:

• Монтируется стояк от котла, расширительная емкость и стартовая магистраль.
• Закрепляются отопительные приборы в каждом помещении.
• Намечаются точки установки фитингов и запорных вентилей.
• Выполняется подключение циркуляционного насоса.
• Монтируются ПП трубы. При прокладке в конструкциях здания используется изоляционный материал.
• Радиаторы подсоединяются к созданному тепловому контуру дома.

В завершение выполняются контрольные испытания системы. Трубопроводная сеть заполняется под давлением водой или воздухом для проверки герметичности стыков. После успешно проведенных испытаний осуществляется полноценный запуск отопительной системы.

Соединение пайкой

Для стыковки полипропиленовых элементов применяется раструбная пайка, если ПП трубы имеют разный диаметр. Прямолинейные детали вставляются друг в друга. Для разогрева элементов используется специальный паяльник. Такое же оборудование применяется при стыковке с помощью фитингов.

Элементы с большим одинаковым диаметром соединяются торцевой пайкой без использования муфт. Для нагрева деталей применяется другой вид оборудования. В его комплект нередко входит торцеватель.

Оборудование для пайки

Инструмент в виде паяльника оснащается насадками разного диаметра. Его стоимость примерно от 20 до 100 долларов.

Пайка осуществляется следующим образом:

• Прямолинейные участки нарезаются необходимой длины с помощью трубореза.
• При необходимости торцы зачищаются для удаления заусенцев и мусорных включений.
• На паяльнике закрепляются насадки нужного диаметра.
• Два соединяемых элемента нагреваются.
• Одна деталь вставляется в другую до упора без поворотов вокруг оси.

Созданный стык удерживается в неподвижном состоянии несколько секунд до остывания полипропилена. В результате получается герметичное и долговечное соединение.

Прокладка в стенах

Из-за расширения полипропилена при нагреве прокладка ПП труб в конструкциях дома выполняется с теплоизоляционным материалом. Это стекловата, минвата или другой теплоизолятор.

При скрытом монтаже выполняется минимум стыков. В местах соединения лучше устанавливать люки.

Штробы в стенах создаются с помощью болгарки и перфоратора. После укладки трубопроводов обязательно проверяется герметичность всех стыков. Только по завершении испытаний штробы заделываются цементным или гипсовым раствором.

Инструменты

Укладка любых труб может производиться только при помощи специального оборудования. Используя подручные средства правильно установить водопроводную систему практически невозможно. Для того чтобы монтировать водопроводы или коммуникации для отопления из полипропилена, Вам понадобится:

1. Аппарат для сварки пластика. Это может быть пистолет или электромуфта, которая используется для нагревания установочных насадок;
2. Ножницы для трубы и шейвер для армированных коммуникаций;
3. Набор насадок для коммуникаций. Их следует подбирать согласно размеру и сечению трубопровода, а также исходя из потребностей;
4. Переходники и дополнительные элементы (хомуты, прокладки, тройники, колени и т. д.);
5. Устройство для снятия фаски;
6. Уровень, перфоратор для создания отверстий в стенах, наждачная бумага.

Несмотря на легкость этого процесса, монтаж водопровода из полипропиленовых труб выполняется только при помощи специальных паяльников для пластика. Их можно купить в строительных или сантехнических магазинах. Оборудование бывает следующих видов:

1. Бытовой ручной паяльник;
2. Профессиональный пистолет;
3. Электромуфта.

Ручной паяльник отличается своим небольшим размером и простотой в использовании. Его можно применять для установки небольших отдельных элементов водостока и ремонта трубы, у которой нарушилась герметизация. Главным достоинством является низкая цена, а также возможность производить монтаж полипропиленовых и пластиковых труб в труднодоступных местах.

Но профессиональные сантехники предпочитают использовать специальные инверторы для пластика. Они идеально подойдут для любого соединения, могут применяться для установки всего водостока или отдельных его частей. Особенностью является возможность перенастройки и сварки пластмассы любого типа (резины, полиэтилена, полипропилена и т. д).

Фото — аппарат для сварки

Электомуфтовая сварка может применяться как монтаж полипропиленовых труб для водоснабжения в стену или на открытых участках. Технология подразумевает использование фитингов, которые соответствуют диаметру коммуникаций. Насадки разогреваются и в них вставляется (либо надевается сверху – это зависит от потребностей) полипропиленовая труба. Они очень удобны в использовании, могут применяться как для небольших сечений, так и для довольно широких уличных канализационных стоков.

Фото — сварочный инвертор для полипропилена

Типовые схемы разводки водопровода

Проектировщики регулярно разрабатывают новые схемы относительно прокладки систем водоснабжения из полипропилена. Каждое решение реализуется с учетом финансовых возможностей заказчика и особенностей конкретного объекта.

В квартире

Разводка водопровода в квартирах обычно проводится классическим способом. Это однотипная схема для труб с холодной и горячей водой.

Разводка водоснабжения в квартире

Для обоих вариантов подключение домашней сети осуществляется путем врезки трубопроводного отвода в стояк централизованной магистрали. Потом выполняется установка:

• запорного (отсекающего) крана;
• фильтра грубой очистки;
• редуктора давления;
• счетчика;
• обратного клапана;
• фильтра тонкой очистки;
• распределительного коллектора (гребенки).

Коллектор необходим для равномерного распределения воды по сантехническим приборам. При наличии гребенки напор жидкости будет одинаковым во всех одновременно используемых смесителях.

В частном доме

Во многих коттеджах и других подобных домах организовывается автономное водоснабжение. В таких хозяйствах нередко планировка отличается от стандартных решений квартир.

Водоснабжение частного дома

Поэтому разводку полипропиленовых труб с холодной и горячей водой часто выполняют по индивидуально разработанным схемам. Однако в любом случае применяется принцип коллекторного распределения жидкости.

В частных домовладениях обычно бойлерная и/или котельная система подразумевает подвод исключительно холодной воды. В этом случае источником может служить как центральная магистраль, так и скважина, колодец или другой доступный водоисточник.

При такой и иной разводки водопровода всегда проводится установка отсекающих вентилей рядом с каждым сантехническим прибором. Если прокладывается автономная система, обязательно монтируются обводные линии возле каждого водопотребляющего оборудования.

Наличие вентилей и байпасов позволяет ремонтировать сантехнические приборы без остановки работы сети. Их установка также способствует быстрому переключению автономного режима на централизованное снабжение и наоборот.
