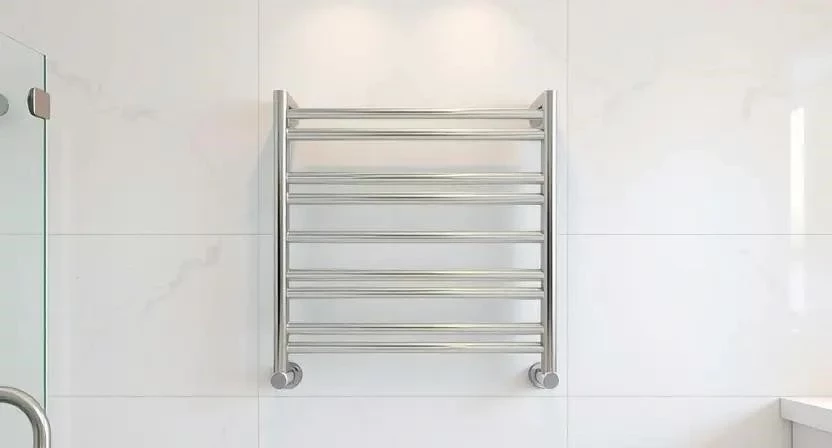

Автоматизация работы нагревательного оборудования в ванной комнате позволяет существенно снизить расходы на электроэнергию и поддерживать комфортный температурный режим. Процесс установки считается электромонтажной работой средней сложности, требующей от 4 до 6 часов времени. В данной инструкции подробно описано, как подключить полотенцесушитель к таймеру, чтобы обеспечить эффективную эксплуатацию прибора. Правильный подход к монтажу гарантирует безопасность всех пользователей помещения.
Особенности электромонтажа перед началом работ
Реализация данной задачи требует базовых навыков работы с электричеством и понимания принципов коммутации. Основное внимание следует уделить соблюдению норм электробезопасности, так как ванная комната относится к помещениям с повышенной влажностью. Важно учитывать вольтаж сети и общую мощность прибора, чтобы избежать перегрузки проводки. Перед стартом необходимо убедиться в наличии исправного заземления и установленного в щитке автомата защиты.
Перечень необходимых компонентов

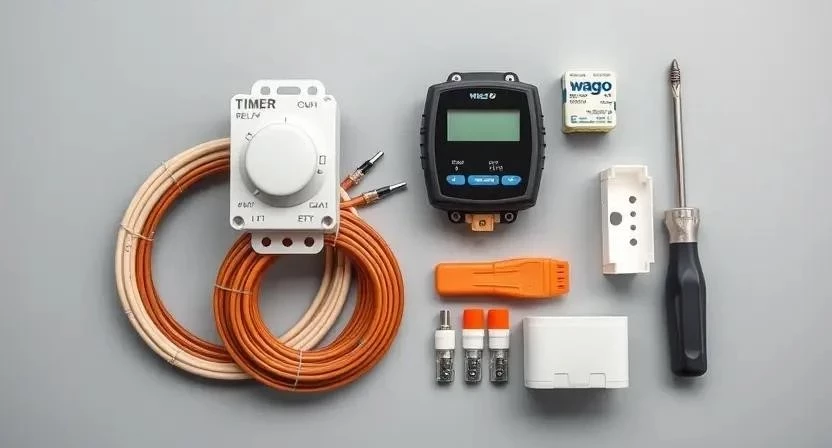

Для качественной сборки системы потребуются специализированные комплектующие, обеспечивающие надежный контакт и защиту от влаги. Медный кабель с индексом нг (не поддерживающий горение) является стандартом для внутренней проводки.
- Таймер или реле времени с соответствующим номиналом нагрузки;
- Кабель ВВГнг сечением 3х2.5 мм²;
- Клеммники Wago для быстрого и надежного соединения;
- Подрозетник для фиксации таймера в стене;
- Гофрированная труба для защиты кабеля;
- Изолента ПВХ;
- Провод заземления (если не предусмотрен в кабеле);
- Монтажные дюбели и саморезы.
| Материал | Количество | Расход на м² / ед. | Примерная цена | |
|---|---|---|---|---|
| Таймер (реле времени) | 1 шт. | 1 шт. | 1500 руб. | 1500 руб. |
| Кабель ВВГнг 3х2.5 | 5-10 м | по факту | 80 руб./м | 800 руб. |
| Клеммники Wago | 1 упаковка | 5-10 шт. | 300 руб. | 300 руб. |
| Подрозетник | 1 шт. | 1 шт. | 100 руб. | 100 руб. |
| Гофра ПВХ | 5-10 м | по факту | 30 руб./м | 300 руб. |
Инструментарий для выполнения монтажа
Правильно подобранный инструмент ускоряет процесс и минимизирует риск повреждения изоляции проводов. Рекомендуется использовать профессиональное оборудование с диэлектрическими рукоятками.
- Стриппер — для аккуратного снятия изоляции;
- Набор отверток (крестовая и плоская) — для затяжки клемм;
- Индикатор напряжения — для проверки отсутствия тока;
- Кусачки (бокорезы) — для обрезки кабеля;
- Перфоратор — для штробления и сверления стен;
- Уровень — для ровной установки подрозетника;
- Пассатижи — для загибания жил провода.
| Инструмент | Назначение | Обязательно/Желательно | Средняя цена |
|---|---|---|---|
| Индикаторная отвертка | Проверка фазы | Обязательно | 200 руб. |
| Перфоратор | Создание штроб | Обязательно | 5000 руб. |
| Стриппер | Зачистка жил | Желательно | 800 руб. |
| Набор отверток | Монтаж контактов | Обязательно | 1200 руб. |
| Кусачки | Резка проводов | Обязательно | 600 руб. |
Организация рабочего пространства
Первым шагом становится обеспечение беспрепятственного доступа к электрощитку и месту, где будет расположен прибор. Поверхности пола и мебели следует защитить плотной пленкой от строительной пыли. Самое важное действие — полное отключение электропитания в ванной комнате с помощью главного автомата, что подтверждается проверкой индикатором напряжения.
Подготовка стен и проводки

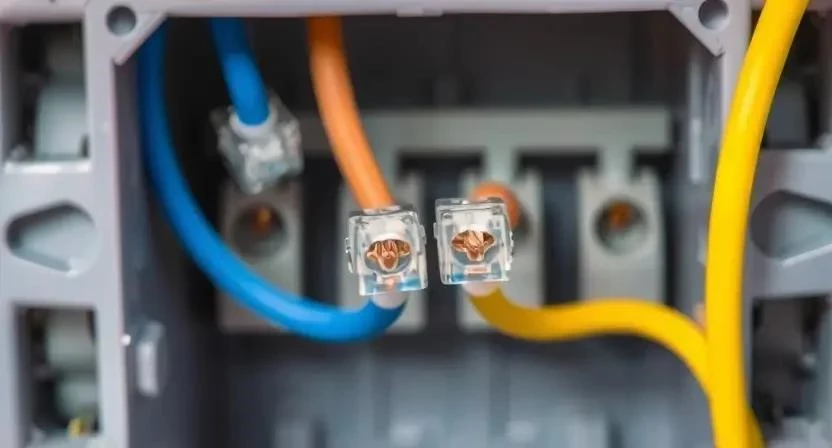

Процесс начинается со штробления стен для скрытой прокладки кабеля от распределительного щита к месту установки таймера. В стене монтируется монтажная коробка (подрозетник), которая должна быть установлена строго по уровню. После укладки кабеля в гофру проводится проверка целостности изоляции и проверка заземления. Все соединения в монтажных коробках должны быть выполнены с использованием сертифицированных клеммников.
Технология установки таймера по шагам
Монтаж осуществляется в строгой последовательности для обеспечения работоспособности всей цепи. Однажды при монтаже в квартире с тонкими стенами пришлось использовать дополнительную гофру, чтобы избежать перетирания кабеля о край штробы.
- Выбор типа таймера (механический или электронный) исходя из требуемой точности — 30 мин.
- Разметка места установки устройства на стене с учетом высоты и удобства доступа — 20 мин.
- Прокладка кабеля от электрощитка к таймеру в защитной гофре — 1.5 часа.
- Подключение фазного провода к соответствующим входным контактам таймера — 30 мин.
- Соединение выходных контактов таймера с питающим проводом полотенцесушителя — 30 мин.
- Подключение нулевого провода и жилы заземления напрямую к потребителю — 30 мин.
- Настройка интервалов включения и выключения согласно графику использования — 20 мин.
- Фиксация корпуса таймера в подрозетнике с помощью винтов — 30 мин.
- Проверка герметичности всех соединений и плотности прилегания рамки — 20 мин.
- Тестовый запуск системы с проверкой срабатывания реле — 30 мин.
| Этап работ | Время выполнения | Особенности |
|---|---|---|
| Подготовка и разметка | 50 мин. | Соблюдение высоты |
| Электромонтаж кабеля | 1.5 часа | Использование гофры |
| Коммутация проводов | 1.5 часа | Затяжка клемм |
| Настройка и фиксация | 80 мин. | Проверка программы |
| Тестирование | 30 мин. | Замер температуры |
Технические нюансы эксплуатации
Высокая влажность в ванной комнате оказывает негативное влияние на электронные компоненты, поэтому необходимо выбирать устройства со степенью защиты IP не ниже IP44. Температурный режим работы таймера должен соответствовать условиям эксплуатации в жилом помещении. Критически важно, чтобы номинальный ток реле превышал максимальную мощность полотенцесушителя, иначе устройство быстро выйдет из строя из-за перегрева контактов.
Типичные ошибки при монтаже
Несоблюдение технологии приводит к сбоям в работе или возникновению аварийных ситуаций. В одном из проектов была допущена ошибка с выбором сечения кабеля, что привело к его перегреву при длительной нагрузке, поэтому сейчас всегда использую медный кабель ВВГнг 3х2.5.
- Использование кабеля с недостаточным сечением, что вызывает нагрев жил;
- Отсутствие заземления, создающее риск поражения током при пробое изоляции;
- Неправильная настройка программы, из-за чего прибор работает в режиме 24/7;
- Ошибки в схеме подключения (перепутывание фазы и нуля на входе реле);
- Установка таймера без учета зоны влажности (использование моделей без IP-защиты).
Расчет затрат на установку
Стоимость реализации проекта зависит от того, выполняется ли работа самостоятельно или силами специалиста. Экономия при самостоятельном монтаже значительна, но требует наличия всего инструментария.
| Статья расходов | Своими руками | С мастером | Экономия |
|---|---|---|---|
| Материалы | 2800 руб. | 2800 руб. | 0 руб. |
| Работа электрика | 0 руб. | 4000 руб. | 4000 руб. |
| Расходники (дюбеля, лента) | 200 руб. | 200 руб. | 0 руб. |
| 3000 руб. | 7000 руб. | 4000 руб. |
Регламент обслуживания системы
Для обеспечения долговечности оборудования рекомендуется проводить ревизию контактов один раз в год, подтягивая винтовые зажимы. Корпус таймера следует очищать от пыли и налета сухой тканью. Периодическая проверка работоспособности программы позволяет вовремя заметить сбои в электронике. Средний срок службы качественного реле времени составляет от 5 до 10 лет.
Альтернативные способы автоматизации
Помимо классических таймеров, существуют современные решения для управления нагревом. После установки обычного таймера я попробовал заменить его на умную розетку с Wi-Fi, что позволило управлять нагревом прямо со смартфона из любой точки города. К таким вариантам относятся программируемые терморегуляторы, которые поддерживают заданную температуру, и датчики движения, включающие прибор только при нахождении человека в помещении.
Ответы на часто задаваемые вопросы
Можно ли установить таймер в старом доме с алюминиевой проводкой?
Да, но потребуется установка отдельной линии от щитка с использованием медного кабеля, так как соединять медь и алюминий напрямую запрещено.
Что лучше: механический или электронный таймер?
Механические устройства проще в настройке и надежнее, электронные позволяют задавать более точные интервалы и имеют компактные размеры.
Безопасно ли размещать таймер непосредственно в ванной?
Безопасно только при условии использования устройства с соответствующим классом влагозащиты (IP44 и выше) и соблюдении дистанции от источников брызг.
Как настроить таймер по часам?
Необходимо установить текущее время на циферблате, а затем выставить сегменты (кулачки) на те часы, когда прибор должен быть включен.
Что делать, если реле сгорело?
Требуется полное обесточивание линии, демонтаж старого модуля и установка нового с аналогичными техническими характеристиками мощности.
