Схема подключения полотенцесушителя к стояку (зигзаг, лесенка)

Подключение полотенцесушителя в ГВС

Схема установки полотенцесушителя может осуществляться по двум способам:

1. Последовательное подключение обогревательной батареи в систему горячего водоснабжения, т.е. магистраль от центрального крана до водопроводного смесителя разрывается, а это место подключается полотенцесушитель. Стоит отметить, что такое подключение довольно существенно влияет на изменения температуры воды в кране, поэтому использовать его при малых температурах воды в магистрали не актуально, ведь полотенцесушитель будет отбирать практически все тепло, а из крана будет литься слегка теплая вода.

2. Параллельное подключение. при котором создаются ответвления в магистрали горячего водоснабжения для подключения полотенцесушителя, а между врезками устанавливается кран, регулирующий прохождение потока горячей воды через отопительное устройство. Такая схема подключения полотенцесушителя к ГВС нередкая, ведь она актуальна при очень высоких или низких температурах воды в магистрали, чтоб оставалась возможность регулировки тепловых режимов воды из крана и обогрева.

Технология врезки полотенцесушителя в систему горячего водоснабжения достаточно проста, но прежде необходимо определиться со способом подключения. Если в магистрали горячего водоснабжения гарантированно держится постоянная температура воды в пределах 60-70 градусов, то можно использовать упрощенную последовательную схему подключения полотенцесушителя к стояку. Но, в жизни все случается, поэтому рекомендуется для перестраховки использовать вторую схему подключения с параллельными отводами и регулирующими прохождение теплоносителя кранами.

Что необходимо для подключения полотенцесушителя к ГВС

1. Обычно полотенцесушитель продается в комплекте с крепежными и монтажными элементами, но в любом случае при покупке необходимо проверить их наличие, а при необходимости (отсутствие или ненадежная конструкция) приобрести их дополнительно. При выборе монтажных и крепежных элементов необходимо учитывать общую (рабочую, с жидкостью) массу полотенцесушителя.

2. Схема подключения полотенцесушителя к ГВС требует приобретения дополнительных соединительных фитингов, для чего берется в расчет способ крепления на полотенцесушителе и водопроводной магистрали:

При прокладывании новой коммуникации для обогревателя чаще всего используют металлопластиковую трубу, которая может соединяться, либо за счет специальных резьбовых фитингов, либо методом температурной пайки. В любом случае не допускается установка труб уменьшенного сечения относительно имеющихся коммуникаций.

Если после центрального водопроводного крана остались старые стальные трубопроводы, то лучше всего модернизировать (заменить) все водопроводные коммуникации. В противном случае придется устанавливать большое количество переходников со старых труб на новые.

Если обогреватель имеет наружные резьбы (штуцер), то необходимо приобрести разъемные муфты с внутренней резьбой («американки»), которые позволят в случае необходимости беспроблемно демонтировать полотенцесушитель. Моделей разъемных резьбовых муфт достаточно много, чтобы правильно подобрать их для врезки в водопроводные коммуникации.

3. Схема установки полотенцесушителя должна обеспечивать безопасный съем или отключение обогревателя, поэтому соединительные «американки» устанавливаются на запорные краны, подключенные к водопроводной магистрали. При этом «прямую» водопроводную магистраль к крану-смесителю рекомендуется оставить, а на нее установить в районе ответвлений полотенцесушителя запорный кран.

Правильное расположение полотенцесушителя по горизонтали очень важно для его надежной работы, т.к. может в обогревателе образовываться воздушная пробка, не позволяющая полному прогреву трубы

Для ликвидации подобных проявлений в схему включают краники Маевского.

С байпасом или без

Начнем с того, что такое байпас. Это перемычка между входом и выходом прибора, которая обеспечивает циркуляцию воды при выходе прибора из строя или его отключении.

Перемычка между входом и выходом полотенцесушителя и есть байпас

Если с схеме есть байпас, на входе и выходе прибора можно ставить отсечные шаровые краны. Это удобно — можно при необходимости отключить (при ремонте или замене) и не перекрывать весь стояк.

Если такой перемычки нет, никаких кранов ставить нельзя. В этом случае полотенцесушитель — часть стояка, закрывая краны вы полностью перекрываете стояк.

При подключении без байпаса никаких кранов

Байпас может быть прямым (как на первом фото в главе) или смещенным (на фото ниже). Смещенную перемычку ставят при верхней подаче теплоносителя для лучшей работы (улучшается циркуляция). При нижней подаче смещение только мешает. Если вы не знаете, откуда подается вода, лучше делайте прямой байпас.

Смещенный байпас при верхней подаче теплоносителя улучшает циркуляцию

Еще байпасы (прямые или смещенные) делают зауженными. Заужение, также как и смещение улучшает циркуляцию, но только в случае с верхней подачей. Заужение делают трубой, которая на шаг меньше основного (если стояк дюймовый, узкое место делают 3/4″). Меньше нельзя. Размер вставки — не менее 10 см.

Еще раз: смещенный и/или зауженный байпас работает только при верхней подаче воды. При нижней он мешает циркуляции. Если не уверены, делайте байпас прямым и незауженным.

Категорически нельзя на байпасе ставить краны. Каждый кран — это потери давления, а значит, он ухудшает циркуляцию всего стояка, вода течет уже не такая горячая. У всех соседей выше или ниже (зависит от направления подачи) заметно ухудшается напор. Иногда он падает и у владельца байпаса с краном. Ко всему, это абсолютно ненужная деталь, которая приносит только вред, а сколько-нибудь заметного улучшения циркуляции в полотенцесушителе не наблюдается. Ну, и кроме того, это нарушение СНиП 31-01-2003 (п 10.6) — вмешательство в общедомовые коммуникации, за что может быть выписан штраф (немалый).

Как подключить полотенцесушитель на стояк горячего водоснабжения

Полотенцесушители подключают к ГВС при централизованном горячем водоснабжении круглогодичного действия. Допускается подсоединение агрегатов к самостоятельным системам отопления круглогодичного действия. В этом случае обязательна установка запорной арматуры, позволяющей отключать полотенцесушители в летний период.

Все чаще в домах железные трубы (чугун, сталь, медь) меняются на пластиковые. Уже почти во всех квартирах стоит полипропилен. Подключим полотенцесушитель к пластиковому трубопроводу.

Так выглядит узел подключения по закрытой схеме:

Подсоединение агрегатов к ГВС выполнено посредством соединительных муфт. Они выпускаются в следующих размерах:

1′′×1/2′′ или 1′′×3/4′′;
3/4′′×3/4′′ или 3/4′′×1/2′′.

Узел подсоединения по открытой схеме:

По ходу движения теплоносителя делают уклон подводки к полотенцесушителю. По всей длине – от пяти до десяти миллиметров. Если подводка менее пятидесяти сантиметров, то она может быть строго горизонтальной.

Ось полотенцесушителя и подводящая труба могут быть удалены от поверхности облицовочной плитки или штукатурки на:

3,5 сантиметра – при диаметре трубы до 23 миллиметров;
5-5,5 сантиметра – при диаметре трубы от 40 до 50 миллиметров.

Подводка и агрегат должны плотно прилегать к опорам и быть прочно закрепленными. При этом полотенцесушитель и подводящий трубопровод не приваривают, а ставят на кронштейны или поддерживающие крюки. «Горячая» труба подвержена температурным деформациям. В любом случае. Если произвести сварку, возрастет нагрузка на стену.

Полотенцесушитель должен быть четко выверен по горизонтали. В противном случае внутри может образоваться воздушная пробка, мешающая теплоносителю заполнить весь агрегат. Чтобы предупредить подобные неприятности, в схему подключения добавляют краники Маевского.

Какой полотенцесушитель выбрать

Основной критерий, которым руководствуются при выборе прибора, — доступ к какой-либо из домовых сетей. При наличии систем электроснабжения, центрального ГВС и отопления, можно подключить любой вид полотенцесушителя.

Водяные

Это наиболее распространенные устройства. Их преимущества:

экономичность, отсутствие затрат на электроэнергию;
высокая теплоотдача;
дополнительное или основное отопление;
надежность и долговечность при условии, что модель качественная.

Но есть и существенные недостатки, которые ограничивают применение водяных сушилок:

не работают при отсутствии отопления или ГВС;
нужна жесткая привязка к стояку;
не регулируется температура нагрева;
при монтаже требуются знания сантехники.

Причинами неэффективной работы или протечек могут стать некачественный прибор, непрофессиональная установка, удаленность от стояка, частые гидравлические удары, блуждающие токи.

Электрические

Технические характеристики этих полотенцесушителей зависят от того, какой элемент используется для нагрева. В приборах с ТЭН максимальная температура и мощность намного выше, чем с греющим кабелем. Но из-за большого расхода электроэнергии эксплуатация их обходится дороже.

Ценные качества электрических моделей:

не зависят от горячего водоснабжения и отопления;
устанавливаются в любом удобном месте;
возможна регулировка температуры, в некоторых моделях предусмотрен таймер;
не требуется профессиональный монтаж и разрешение на подключение;
минимальный риск протечек;
могут функционировать совместно с системой «умный дом».

Отрицательные стороны:

более дорогая цена, чем водяных;
для эксплуатации требуется качественная проводка и установка УЗО;
дополнительный расход электроэнергии;
при выходе из строя нужно менять нагревательный элемент.

Комбинированные

В полотенцесушителях этого типа тепло продуцируется как электрическим нагревателем, так и горячей водой из системы отопления или ГВС. При отключении или ремонте коммуникаций прибор переводится на электропитание, а в отопительный сезон — в режим обогрева жидким теплоносителем.

Комбинированные конструкции практичны, обладают достоинствами водяных и электрических сушилок. Хотя устройства не относятся к дешевым, свою нишу среди потребителей они завоевали.

Как подобрать водяной полотенцесушитель

Первый шаг к установке сушилки для полотенец – это подбор наиболее оптимальной модели

При выборе полотенцесушителя следует обратить внимание на следующие параметры:

материал изготовления;
форму и габаритные размеры.

Из каких материалов изготавливаются полотенцесушители

Для изготовления полотенцесушителей преимущественно используются:

черная сталь. Материал отличается низкой устойчивостью к перепадам давления и коррозии, а также низкой стоимостью. Из-за подверженности гидравлическим ударам устройства рекомендуется устанавливать исключительно в частных домах;
нержавеющая сталь. Сушка для полотенец из нержавеющей стали отличается низким уровнем восприимчивости коррозии, устойчивостью к перепадам температурного режима и внутреннего давления, а также приятным внешним видом. Стоимость такого оборудования выше аналогов из черной стали, но затраты окупаются длительностью срока использования;
медь, латунь, бронза и так далее. Изделия из цветных металлов отличаются оригинальностью, долговечностью и вместе с тем высокой стоимостью. Однако высокая подверженность гидроударам значительно снижает область использования оборудования.

Разновидности сушек для полотенец в зависимости от материала изготовления

Перед приобретением полотенцесушителя из любого материала рекомендуется внимательно ознакомиться с характеристиками, указанными в паспорте.

Выбор формы и габаритных размеров полотенцесушителя

Следующие параметры выбора – это форма полотенцесушителя и его размеры.

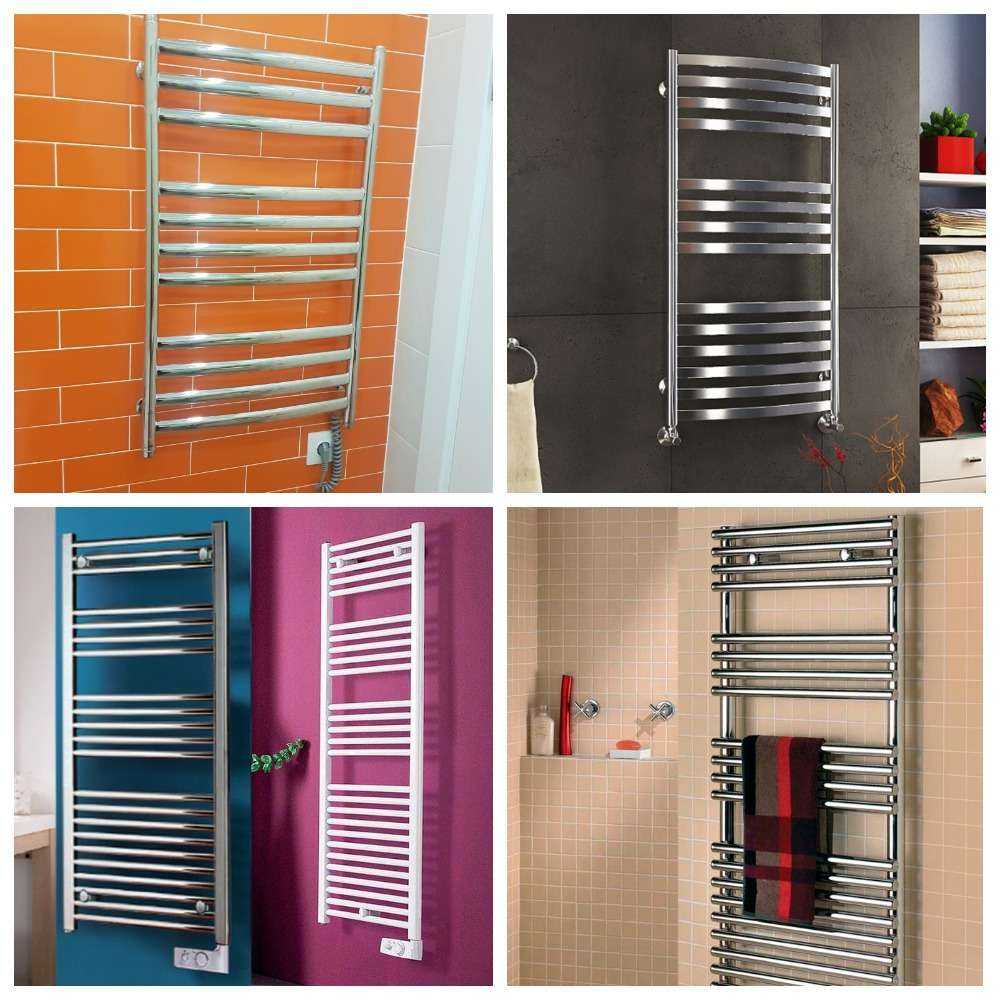

В настоящее время изготавливаются устройства разных конфигураций: от стандартных в форме букв «М» и «П», до сложных, представляющих собой многоступенчатые лесенки или выпуклые лианы.

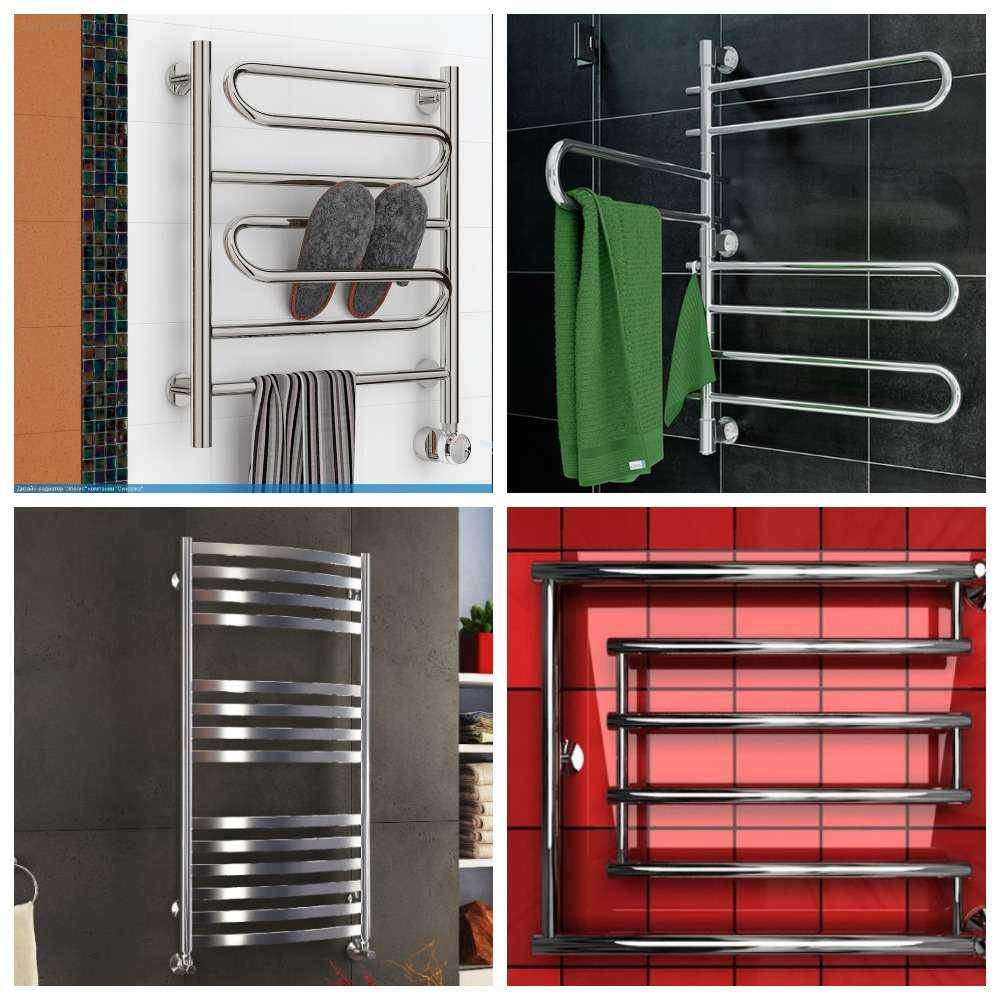

Разнообразие форм сушилок для полотенец

Некоторые модели сушек выпускаются с полкой, предназначенной для вертикальной сушки или сушки обуви. Наиболее популярным представителем является полотенцесушитель фирмы «Тругор».

Полотенцесушитель с полкой

Какой лучше? При выборе формы и размеров следует учитывать:

размеры ванной комнаты. Полотенцесушитель не должен занимать много пространства и мешать свободному передвижению по помещению;
дизайн. Сушка может являться как отдельным элементом дизайна, так и элементов, вписывающимся в общую тенденцию. Выбор по данному параметру является исключительно предпочтением пользователя;
способ установки: диагональный, боковой, верхний, нижний. По своей конструкции полотенцесушитель должен полностью соответствовать данному параметру. В противном случае потребуется дополнительное переоборудование ванной комнаты.

Подбор сушки по типу подключения

Наиболее полярные марки

Ежегодно в РФ разрабатывается рейтинг наиболее востребованных моделей полотенцесушителей. По данным за 2018 год лидерами являются полотенцесушители следующих марок:

«Сиена», изготовленный компанией «Терминус» в виде многоступенчатой лесенки (34 ступеньки). Сушка изготовлена из нержавеющей стали и имеет нижний способ подключения. Оборудование подходит для ванной большого размера;

Полотенцесушитель от компании Терминус

Сунержа High-Tech G. Устройство изготовлено из нержавеющей стали и может быть подключено как горизонтально, так и вертикально. Основная отличительная особенность – наличие уникальной системы распределения потоков, что при небольших габаритных размерах значительно повышает эффективность устройства;

Полотенцесушитель с возможностью вертикального и горизонтального подключения

Ника ЛД. Особенностями данного полотенцесушителя является наличие защитного хромового покрытия, что позволяет продлить срок службы оборудования и придать устройству эстетичный внешний вид, а также возможность выдерживания давления до 40 бар, что позволяет произвести подключение устройства к системе отопления или к системе горячего водоснабжения;

Хромированные полотенцесушитель

Двин WW. Стандартный полотенцесушитель в форме змейки, отличающийся небольшой стоимостью и высоким уровнем надежности. Установка может быть произведена как в систему центрального водоснабжения, так и в систему отопления;

Надежный и оригинальный полотенцесушитель по низкой стоимости

аналогом полотенцесушителя Двин WW является модель «Богема» от российской компании «Тера». Устройство отличается невысокой стоимостью и долговечностью, а также наличием дополнительного оборудования – крана Маевского, который позволяет устранять проблемы с циркуляцией носителя.

Установка и подключение: пошаговая инструкция

Перед началом монтажа нелишне сделать на полу раскладку как самого устройства, так и всей фитинговой арматуры для него, чтобы еще раз уточнить все размеры. Для этого можно даже собрать насухую все соединения. Поговорку про семикратное отмеривание никто не отменял!

Размечаем на стене установочные размеры нового полотенцесушителя.
Выбрав местоположение будущего агрегата на стене, необходимо тщательно исследовать ее на предмет прохождения внутренних коммуникаций как трубопроводных, так и электрических. Помочь в этом могут специальные приборы — металлопроводкоискатели.
Сверлим отверстия, вставляем дюбели и вешаем устройство на стену, зафиксировав его шурупами или болтами.
Нарезаем резьбу на обрезанных концах трубопровода.
Подготавливаем перемычку‑байпас, аккуратно разметив и установив на ней тройники‑отводы для полотенцесушителя и запорный вентиль.
При работе все соединения герметизируем сантехнической паклей или тефлоновой лентой.
Устанавливаем ее в вырезе стояка, используя сгоны, прямые муфты и контргайки, так чтобы отводы‑тройники находились точно напротив вводов нашего устройства.
Сгоны разной длины применяются для подгонки установочных размеров отрезков трубопроводов и упрощения их соединений. Они имеют на концах нарезанную резьбу: короткую с одной стороны и длинную — с другой.
На длинную навинчивается контргайка и муфта. Тройник, уголок или вентиль накручиваются на трубу с одной стороны. В них завинчивается короткой резьбой сгон, который затем длиннорезьбовым концом соединяется с другой стороной трубы муфтой и фиксируется контргайкой.
Прикручиваем к отводам запорные шаровые клапаны, а с ними соединяем вводы нашего агрегата.
Открываем шаровые клапаны к полотенцесушителю, а вентиль на байпасе перекрываем.
Открываем общий кран стояка. Если в системе есть давление воды, тщательно проверяем сделанные соединения на герметичность.

Все! Наш новый полотенцесушитель готов к работе. В этом видео вы можете посмотреть процесс демонтажа и установки нового полотенцесушителя в ванной своими руками:

https://youtube.com/watch?v=Lx-2Qop81SA

Работы на трубопроводной системе многоквартирного дома следует проводить, предварительно согласовав их с управляющей компанией, только при наличии достаточного опыта либо под руководством квалифицированного мастера.

Современные полотенцесушители могут быть достаточны сложными по конструкции, такие, например, как двухконтурные. Перед их установкой своими руками следует изучить все технические характеристики и правила монтажа.

Также нужно помнить, что некоторые агрегаты необходимо подбирать по гальванической совместимости с металлическими трубопроводами материалов, из которых они изготовлены.

Подключение водяного полотенцесушителя к ГВС или центральному отоплению

Полотенцесушители можно подключать к системе горячего водоснабжения (ГВС) или отопления. Первый вариант позволяет сушить банные принадлежности в течение всего года, т.к. горячая вода не отключается на теплый сезон. Трубы сушилки нагреваются только при расходовании теплоносителя, поэтому за ночь прибор полностью остывает.

Нагреватели из меди и латуни должны иметь маркировку, что они гальванизированы и подходят для стояков водоснабжения.

Монтаж в стояк

Врезка сушилки выполняется в такой последовательности:

Подготовка материалов и инструментов. Для установки водяного нагревателя потребуются разводной ключ, «болгарка», плашки для нарезки резьбы, низкоскоростная дрель, телескопические кронштейны, дюбели и шурупы, краны типа «американка», кран Маевского (для сброса воздуха), прямые и угловые фитинги (в зависимости от типа соединений), герметик и уплотнитель для стыков. Сама система собирается из полотенцесушителя, байпасной перемычки и нескольких патрубков, длина которых подбирается в зависимости от схемы и расположения прибора.
Демонтаж старого оборудования. Работы по снятию старого устройства и/или установке нового потребуют разрешения от управляющей компании (УК). Ее сотрудник перекрывает общий стояк ГВС или отопления на регламентированное время. При наличии старой сушилки ее снимают с резьбовых соединений или срезают, а затем снимают с креплений (кронштейнов). Если прибор только планируется установить, то в стояке вырезается промежуток, который чуть больше ширины нагревателя.
Подготовка отводов и перемычки, укладка плитки. На отводы после байпаса монтируются шаровые краны. Закрепить систему можно и до отделки помещения, но в этом случае к расстоянию до стены прибавляется толщина клея и плитки.
Разметка под крепления. Она выполняется с учетом уклона отводов, горизонтального положения нагревателя и расстояния между ее частями. После проверки разметки можно сверлить отверстия, ввинчивать дюбели и устанавливать кронштейны.

Устанавливать сушилку для полотенец рекомендуется при капитальном ремонте квартиры или замене водяного стояка. Это позволит выбрать более надежные варианты материалов и удобную схему подключения.

Самостоятельная установка простой конфигурации

Установка змеевика выполняется после завершения подготовительных работ. К готовым отводам подсоединяются патрубки, уголки и фитинги. Каждое соединение уплотняется фум-лентой или силиконовой прокладкой.

Монтаж полотенцесушителя выполняется одновременно на отводы и установленные кронштейны. Прибор закрепляется с помощью шурупов.

По окончании работ система тестируется на работоспособность и герметичность. Стояк ГВС или отопления временно открывают, заполняя нагреватель водой. Если подключение выполнено правильно, то она свободно циркулирует в системе, стыки не промокают, а металлическая поверхность остается горячей.

Перед тем как монтировать систему своими руками, стоит посмотреть обучающие видео с инструкцией по установке сушилки (пошагово и со всеми фитингами).

Технология работы с моделью «Лесенка»

Для полотенцесушителей типа «лесенка» используются преимущественно боковая и диагональная схемы монтажа. При нижнем подключении можно установить на отводы поворотные уголки и дополнительные патрубки, которые позволят подвести трубы сбоку.

Врезка в централизованную отопительную систему

Врезку в систему отопления можно выполнить только вне холодного сезона. Для этого придется получить разрешение управляющей компании, перекрыть стояк и слить холодную воду.

Для подготовки отводов лучше пригласить мастера из УК. Наличие документа с перечнем выполненных работ позволит снять с себя ответственность при возникновении аварии. Риск протечек на самом полотенцесушителе минимизируется запорными кранами после байпаса.

Существенный недостаток врезки в систему отопления — отсроченная проверка герметичности.

Установка полотенцесушителя водяного типа порядок работ

Водяной тип полотенцесушителя, порядок монтажа которого будет описан ниже, без труда можно установить своими руками.

Схема правильного подключения полотенцесушителя.

Установка любого полотенцесушителя всегда выполняется по заданной схеме:

Демонтаж старого осушителя для полотенец.
Установка кранов.
Монтаж нового осушителя.
Проверка качества монтажа.

Если все будет выполняться по описанной выше схеме, процедура не займет более нескольких часов. Каждый этап из приведенных выше будет отдельно рассмотрен.

Прежде чем выполнять подключение нового водяного полотенцесушителя, следует обязательно избавиться от старого.

Это делается своими руками таким образом:

перекрывается подача горячей воды в трубу, к которой присоединяется полотенцесушитель (это можно сделать либо своими руками, либо обратившись в необходимую инстанцию);
выполняется демонтаж полотенцесушителей с боковым контактом и любых тех, которые не являются частью трубы горячего водоснабжения (при этом просто откручиваются резьбовые соединения);
в случае, если резьба «прикипела» либо прибор сильно приварен к трубе, его стоит обрезать, используя болгарку.

Важно! В процессе демонтажа полотенцесушителя обрезка производится с расчетом достаточного для нарезания резьбы участка трубы. Демонтированный прибор следует снять с кронштейнов. Затем можно без опасений переходить к установке кранов

В случае срезки старого устройства, на остатках трубы может быть нарезана новая резьба при помощи плашки необходимого диаметра. Если же резьба на трубах остается — ее тоже нужно удалить для повышения качества соединения резьбы

Затем можно без опасений переходить к установке кранов. В случае срезки старого устройства, на остатках трубы может быть нарезана новая резьба при помощи плашки необходимого диаметра. Если же резьба на трубах остается — ее тоже нужно удалить для повышения качества соединения резьбы.

После приведения в порядок резьбы нужно монтировать арматуру запорного типа, то есть краны.

Это необходимо для того, чтобы:

отрегулировать интенсивность работы устройства посредством открытия либо закрытия его кранов;
в случае нужды в ремонте (к примеру, когда полотенцесушитель течет) либо в замене прибора осуществить перекрытие воды и выполнить все нужные для этого действия.

https://youtube.com/watch?v=vC4heReuh7E

Если вы желаете установить перемычку — следует предусмотреть ее монтаж на текущем этапе.

Зависимо от используемого типа полотенцесушителя, следует выбрать фитинги — угловые либо прямые.

Следует сделать уплотнение каждого резьбового соединения при помощи специальной льняной подмотки своими руками. Для конических соединений используется лента ФУМ.

Далее прибор подключается к фитингам, крепления затягиваются (при этом нужно внимательно следить за тем, чтобы не повредить резьбу).

Полотенцесушитель крепится к стене своими руками или при помощи хомутов, или используя специализированные телескопические держатели.

Очень важно верно отмерить дистанцию от стены (облицовки либо штукатурки) до трубной оси устройства. https://www.youtube.com/embed/kUI7G-SW8Mo. https://youtube.com/watch?v=kUI7G-SW8Mo

https://youtube.com/watch?v=kUI7G-SW8Mo

При внимательном изучении всей информации у пользователя не должно остаться вопросов о том, как правильно монтировать полотенцесушитель. При этом он обязательно справится с установкой своими руками.
