Укладка теплого пола под плитку: инструкция к монтажу по шагам

Укладка армирующей сетки

После всех процедур, на полистирол укладывается армирующая сетка. Но служит она уже не для армировки, а для того, чтобы можно было без труда крепить трубу. Само собой если вы пользуетесь другими способами крепления трубы, то сетку вам укладывать не нужно, а нужно сразу приступать к раскладке контуров пола. Но если же вы укладчик-любитель или альтернативных вариантов нет, то проще сетки ничего не найти.

Подбирать ее следует с размером ячейки того шага, который вы будете чаще всего использовать при раскладке (о шаге ниже). По опыту можем сказать, что толщина прутка в 4 мм для укладки теплого пола в частном доме будет идеальной. При такой толщине и сетка лежит спокойно на изоляции и крепить ее нужно не так часто.

Постарайтесь найти максимально ровную сетку. Ведь чем ровнее сетка, тем точнее будет ваша укладка пола.

Подготовительные работы

Начинать монтаж теплого электрического пола под плитку надо с подготовки основания.

Удаляется старое напольное покрытие. Цементная стяжка наиболее подходит для того, чтобы сделать теплый пол. Именно ей следует оказать предпочтение, если работы выполнятся своими руками.
Базовая поверхность должна быть идеально ровной. Иначе качественно смонтировать подогрев не получится: при любом перегибе кабеля увеличивается вероятность его пробоя, а ремонт будет практически невозможен. Поэтому следует устранить все неровности основания: сбить выступы, заделать впадины и трещины. В запущенных случаях придется сделать выравнивающую стяжку.

В стене выполняется штроба под провода. Как правило, органы управления теплыми полами располагают на высоте от 70 до 100 см от пола, но не ниже 30 см. В помещениях с повышенной влажностью органы управления лучше вывести наружу. Если датчик температуры по схеме укладки должен располагаться в основании пола, то делается канавка и под него.
Проводится тщательная очистка основания от пыли и грязи, после чего поверхность грунтуется.
Составляется схема укладки. Нагревательные элементы располагаются на расстоянии не менее 10 см от стен. Расстояние от других нагревательных приборов, например стояков с горячей водой, должно быть не менее 30 см. Подогрев не осуществляется в тех местах пола, которые предназначаются для установки сантехники или тяжелой стационарной мебели.

Монтируется теплоизоляционный слой, который повысит эффективность теплых полов. В квартирах чаще используют фольгированный пенофол, он имеет меньшую толщину, поэтому не так сильно уменьшает высоту помещения. Кладут его фольгой вверх, чтобы тепло от нагрева отражалось внутрь комнаты, отступая от стены на расстояние 5 см. Место стыка со стеной проклеивают демпферной лентой, она компенсирует расширение стяжки при нагревании теплого пола. Пенопласт или пенополистирол используют, если квартира располагается на первом этаже или над неотапливаемым помещением. Отступ от стены в этом случае делают 10 см.
Все стыки между элементами пленочного теплоизолятора проклеиваются фольгированным скотчем.

Длина труб и способы их монтажа

Существует несколько правил относительно особенностей укладки труб для водяного пола:

Когда выполняется укладка труб теплого пола на поверхности перекрытия, обычно используют два популярных способа, один из которых получил название «спираль», а второй – «змейка». Профессионалы считают, что для больших площадей лучшим вариантом является спираль, в то время как для небольших комнат следует применять змейку.
Прежде, чем приступать к проведению расчетов, следует нарисовать на бумаге план размещения. Существует правило: вне зависимости от способа укладки максимальная длина контура теплого пола, если задействуется труба диаметром 16 миллиметров, не должна превышать 65 метров. При монтаже 20-миллиметровой трубы, этот же параметр не может составлять более 80 метров (прочитайте: «Длина контура водяного теплого пола: правила расчета»).
Мастера при разработке проектов и когда производится расчет длины трубы для теплого пола, настаивают на использовании данных, полученных в результате приобретенного опыта и основанных на самых популярных решениях относительно укладки системы. Часто в инструкциях по монтажу теплого водяного пола своими силами рекомендуется увеличивать максимальную длину замкнутого контура на 20 метров, но, как показала практика, эффективность системы в результате станет меньше.
Если планируется установка в одном помещении нескольких замкнутых систем, тогда максимальная длина трубы теплого пола в каждой из них должна быть одинаковой и их следует отделять от соседних контуров демпферной лентой, чтобы не допустить взаимодействия друг на друга.
Когда выполняется расчет труб, необходимо учитывать, что около стен, выходящих одной стороной на улицу, промежуток между витками нужно уменьшить в два раза. В результате этого удается сбалансировать обогрев холодных участков.
Опытные мастера поступают следующим образом: они покупают уже готовые узлы, по общей стоимости практически не отличающиеся от цен на комплектующие изделия. Подобные системы выпускают заранее рассчитанными на конкретное число контуров, а для определения длины труб учитывают их диаметр.
Длина петли теплого пола определяется расчетами. При этом нужно учитывать, что шаг менее 80 миллиметров на практике реализовать трудно по причине небольшого радиуса изгиба труб. Что касается петли более 250 миллиметров, то такие ее параметры приведут к неравномерному прогреву напольного покрытия.
Самостоятельно производить расчеты при отсутствии опыта и навыков нежелательно. Для разработки проекта водяного пола с обогревом следует пригласить специалиста. Сделанные профессионалом правильные расчеты позволяют качественно расположить нагревательные элементы и смонтировать отопительную систему. В результате получится эффективный пол, который прослужит несколько десятков лет. Даже опытнейшие мастера не рискуют производить вычисления, так как для этого требуются специальные знания по трубопроводным системам и теплопроводности.

Монтаж греющих контуров – пошаговая инструкция

Первым делом основание застилается гидроизоляционной пленкой с напуском 15…25 см на стены (толщина тепловой изоляции + стяжка). Перехлест соседних полотен – минимум 10 см, стыки проклеиваются скотчем. Затем плотно укладывается утеплитель, швы заполняются полиуретановой пеной.

Дальше рассмотрим по пунктам, как сделать сам теплый пол:

Оклейте стены демпферной полосой на высоту монолита. Напуск гидроизоляции выведите поверх компенсационной ленты.
Смонтируйте распределительный шкаф с насосом и коллектором внутри.
Разложите трубы контуров согласно схеме, пользуясь измерительным инструментом и соблюдая интервал укладки. Концы петель сразу подводите и подключайте к гребенке.
Прикрепите трубу к теплоизоляции, вставляя пластиковые «гарпуны» с шагом 50 см. Если структура утеплителя плохо держит фиксаторы, перед раскатыванием трубопроводов подложите металлическую сетку и привязывайтесь к ней хомутами.
Установите компенсационную ленту на деформационных швах, как сделано на фото. Последние устраиваются по границам бетонных монолитов, между отдельными греющими контурами и в дверных проемах.
Проложите магистрали к радиаторам, обернув трубы теплоизоляционными рукавами. Подводки к гребенке тоже стоит утеплить – в этом месте петли располагаются слишком близко, греть полы в коридоре совершенно незачем.
Подсоедините коллектор к отопительной сети частного дома, в шкаф проведите электричество для циркуляционного насоса и другой автоматики (при наличии).

После сборки системы нужно заполнить контуры теплых полов водой и проверить герметичность стыков, накачав давление 2—4 Бар (ориентируйтесь на порог срабатывания предохранительного клапана котла). Технология заполнения и выпуска воздуха из каждой петли ТП подробно изложена в очередном материале.

Также не помешает запустить котел, прогреть теплые полы без стяжки и визуально убедиться в правильной работе системы. Как ведется монтаж напольного водяного отопления, показано в видеоролике:

Как залить стяжку бетоном?

Цементный раствор на основе песка готовят из материалов марки 200, в которую предварительно добавляются пластификаторы. Пропорция: цементный состав М400/песок – 1:3 и жидкий пластификатор в количестве, указанном в инструкции.

Совет

Чтобы трубопровод не повредить и оставить в первоначальной форме, несмотря на всплывающие при укладке крепления, систему не опорожняют. После опрессовки петли оставляют наполненными теплоносителем.

Сначала порция полученного раствора смешивается, высыпается в самый дальний угол путём растягивания его вдоль маячков. При образовании углублений с лужами нужно добавлять в эти места раствор. А со следующим замесом контролировать количество уменьшением объёма добавленной воды. Замесы выполняют столько раз, сколько потребуется для покрытия цементом всего периметра пола.

По монолиту можно ходить только тогда, когда он приобретёт 50% прочности. Прогревать же начинать следует только при достижении прочности в 75%. Тогда можно запускать водяное отопление. Нельзя пользоваться полом до полного его затвердевания около 3–4 недель. Равномерность просушки зависит от температурных условий. Нельзя допускать перегрев пола за счёт открытого солнечного света или переохлаждать помещение.

Этапы укладки плитки на пол

Разложите плитку на полу “на сухую”. Это даст возможность разметить подрезку

При этом важно учитывать размеры швов.
Очистите от пыли и обработайте грунтовкой обратную сторону плиток и пол.
Разведите небольшую порцию плиточного клея согласно инструкции, указанной на упаковке.
Зубчатым шпателем нанесите равномерный слой раствора на небольшом участке пола, равном 1-2 плиткам, поскольку он быстро высыхает и становится непригодным для работы. Можно наносить клей и на саму плитку.
Уложите 1 ряд плитки, вставив между ними пластиковые крестики для того, чтобы сделать равномерные швы между ними. Проверьте уложенный ряд уровнем

Если плитка выступает, ее следует немного осадить аккуратными движениями взад-вперед. Можно воспользоваться киянкой, чтобы немного подбить ее. Если она располагается ниже уровня, то ее следует аккуратно оторвать от пола и нанести на нее еще немного клеевого раствора. Если швы расходятся, нужно у стен установить клинья. Для надежности можно закрепить ряд плиток малярной лентой.
Аналогично укладывайте последующие ряды плиток, не забывая проверять уровнем перепады между ними. Излишки клея можно удалять с помощью крестиков и протирать плитку влажной губкой.
Последний ряд нужно вымерить и сделать подрезку элементов, после чего уложить их аналогично предыдущим рядам.
После высыхания клея можно приступать к затирке швов. Для этого разведите по инструкции фугу и нанесите на швы с помощью резинового шпателя. Не дожидаясь, пока фуга высохнет, удалите ее с поверхности кафеля влажной губкой.

Проверьте уложенный ряд уровнем. Если плитка выступает, ее следует немного осадить аккуратными движениями взад-вперед. Можно воспользоваться киянкой, чтобы немного подбить ее. Если она располагается ниже уровня, то ее следует аккуратно оторвать от пола и нанести на нее еще немного клеевого раствора. Если швы расходятся, нужно у стен установить клинья. Для надежности можно закрепить ряд плиток малярной лентой.
Аналогично укладывайте последующие ряды плиток, не забывая проверять уровнем перепады между ними. Излишки клея можно удалять с помощью крестиков и протирать плитку влажной губкой.
Последний ряд нужно вымерить и сделать подрезку элементов, после чего уложить их аналогично предыдущим рядам.
После высыхания клея можно приступать к затирке швов. Для этого разведите по инструкции фугу и нанесите на швы с помощью резинового шпателя. Не дожидаясь, пока фуга высохнет, удалите ее с поверхности кафеля влажной губкой.

Придерживаясь всех инструкций и рекомендаций, укладка плитки на теплый пол своими руками не составит большого труда. Вам не придется прибегать к помощи специалистов.

Сравнительный анализ двух систем

Сравнение электрического и водяного пола представлено в таблице, где отражены основные пункты, имеющие значение при ремонте.

Критерий	Электрический	Водяной
Себестоимость	Выигрывает по сложности установки, но стоимость материалов значительно выше. Потребуется дополнительно приобрести термодатчик и сами кабели	Основной недостаток – сложная установка (за неимением опыта). Требуется купить только водяные трубы и маты для укладки
Безопасность	По такому полу комфортно передвигаться не только в обуви, но и босиком. Риск поражения электрическим током крайне мал, может произойти в случае редкого замыкания сети	Водопроводные трубы абсолютно безопасны для здоровья человека. Возможны протечки
Надёжность	Высокая степень прочности, долговечность. Сами кабели выйти из строя не могут, со временем может потребоваться замена термодатчика или регулятора мощности	Прочный и надёжный водяной контур. В случае протечки придётся полностью удалять стяжку и менять на новую
Мощность	Диапазон от 15 до 30 градусов.	Температура до 50 градусов

Заливка стяжки на водяной пол и укладка плитки

Впрочем, укладкой отопительных трубопроводов монтаж теплого пола не заканчивается, ведь нужно еще залить стяжку и уложить напольное покрытие. Сначала заливается стяжка, толщина которой должна быть не более 7 см. Важный момент – в процессе заливки отопительная система должна находиться под давлением.

Бетонный раствор застывает достаточно долго – обычно под этот процесс отводится целый месяц. Укладывать плитку поверх стяжки можно только по истечении этого срока. Сам процесс укладки выполняется по такому же принципу, как и обычная укладка плитки, в которой не участвует теплый пол. Перед монтажом плитки нужно еще раз убедиться в том, что поверхность пола не имеет неровностей и загрязнений.

Заключение

Водяной теплый пол под плитку своими руками укладывается без особых проблем – достаточно лишь хорошо продумать будущую конструкцию заранее и качественно выполнить все этапы работы. Если все было сделано верно, в итоге получится надежная и эффективная конструкция, обеспечивающая равномерный и полноценный прогрев всего помещения.

Как положить керамическую плитку на теплый пол

Для перекрытия такого специального оборудования схема укладки плитки не особо отличается от обычной работы с этим видом напольного покрытия. Вот пошаговая инструкция этого процесса:

проверить надежность закрепления элементов нагревающей конструкции и отсутствие полостей. Так, у проводного теплого пола следует подрезать скотч, три помощи которого он крепится к полимерной сетке, иначе это повлечет за собой появление воздушных карманов, что негативно скажется на качестве работы. Закрепить конструкцию можно плиточным клеем, намазав его поверх;

Заливка стяжки на тёплое основание

залить стяжку смесью песок-цемент или использовать клей для плитки на теплый пол — решать придется самостоятельно, но если слой небольшой и площадь комнаты позволяет, вполне можно воспользоваться вторым вариантом. Стяжка, залитая при помощи плиточного клея, будет более прочной и менее подверженной разрушениям. Следует внимательно отнестись к распределению материала. Элементы конструкции должны быть надежно залиты, во избежание воздушных карманов и последующего растрескивания полотна. В виде стяжки также отлично послужит наливной пол

Следует уделить особое внимание ровности покрытия по уровню, т.к. его несовпадение в разных углах комнаты, перепады в дальнейшем приведут к некачественному расположению плитки

В работе помогут уровень и правило. Ни в коем случае не стоит забывать об общем вымеренном уровне. Стяжка, в зависимости от материала, сохнет от трех дней до пяти, при том, что полное высыхание может наступить на 21-25 день. Но плитку можно выкладывать уже на пятый день;
выкладка плитки также начинается с замера площади

Кроме того, важно определиться с рисунком. Выкладка обычно начинается от ровной поверхности, соседней комнаты, стены или пр

Слой фиксирующего плиточного клея, составляющий примерно 50 миллиметров, наносится зубчатым шпателем, после чего плитка фиксируется на стяжке, прижимается или простукивается молотком, выравнивается. После этого по углам элементов выставляются крестики, стык в стык к которым подгоняется следующая плитка и далее. Дойдя до угла, оставляют зазор. Финальную часть, состоящую из обрезанных частей, выставляют в последнюю очередь. Каждый уровень вымеряется, в случае несовпадения элемент снимают и кладут заново, убрав лишний или добавив недостающий слой плиточного клея. Впрочем, при достаточно ровной изначальной стяжке такое случается крайне редко. Следует также помнить, что ходить по свежевыложенному покрытию запрещено. Это приведет к деформации покрытия и возможно полной переделке проделанной работы;

Затирка половой плитки

время высыхания плитки составляет 3 – 5 дней. Только спустя это время можно приступить к ее затирке. Затирка нужна не только из эстетических соображений, но также для защиты от сколов, плесени в швах и трудноудалимых загрязнений. На этом этапе убираются крестики. Малярным клеем заклеивается соприкасающаяся поверхность стены и декоративные элементы, если таковые присутствуют, если этого не сделать, после высыхания затирки очистить ее от них будет весьма проблематично. Не стоит ждать полного высыхания затирки для очистки незатираемых элементов плитки. Уже спустя два часа ее следует отмыть, аккуратно обходя швы, т.к. после того, как затирка схватится окончательно, отмыть ее будет гораздо сложнее.

А вот вопрос, когда можно включать теплый пол после укладки плитки, требует детального рассмотрения. Общее время высыхания плиточного клея и стяжки 21-25 дней, только после окончательного высыхания этих материалов можно запускать оборудование. Преждевременное включение приведет к образованию пузырьков воздуха в покрытии, что приведет к хрупкости, либо перегреву и, как следствие, перегоранию кабельной конструкции. Поэтому, как бы ни хотелось проверить в действии результат собственной работы, придется подождать, это предусматривает технология проведения работ.

Составление схемы укладки — как лучше уложить теплый пол

Схема подключения электрического теплого пола необходима для правильного размещения нагревательного мата или кабеля. Ее составляют перед тем, как смонтировать теплый пол под плитку и выполнить расчет необходимого количества материалов.

При составлении схемы необходимо придерживаться следующих рекомендаций:

Расстояние от стен до контура теплого пола должно составлять не меньше 10 см.
Нельзя размещать материал под мебелью без ножек или бытовой техникой. В этом случае отдаваемое тепло будет возвращаться обратно, что станет причиной перегрева проводника и его выхода из строя.
Укладка может выполняться не только прямолинейно. Подрезание отдельных участков сетки позволяет направить дорожку в нужную сторону. В результате обогревается определенный участок, что способствует сокращению расходов на электроэнергию.

Виды заполнения водяных тёплых полов под плитку

Заполняют пространство тёплого пола двумя способами:

заливка бетоном
устройство сухой засыпки

Заливка бетоном

Стандартный диаметр труб водяного обогрева 16 мм.

Согласно теплотехническим расчётам оптимальная высота слоя бетона над трубами должна равняться 30 мм.

При толщине стяжки свыше 70 мм увеличивается инертность нагрева структуры пола. Перекрытие будет медленно нагреваться и остывать.

Устройство сухой засыпки

Засыпку сухого пола делают из керамзитовой крошки. Под укладку напольного покрытия из керамической плитки сухие полы не устраивают. Подробнее о сухой стяжке смотрите в этом видео:

Заливка основы: чем и как?

До заливки пола нужно выполнить следующее:

Сбить старое напольное покрытие, добравшись до самого основания. Учитывайте, что толщина конструкции пола с водяным подогревом составляет 10 – 12 см.
Выровнять поверхность основания, сбив бугры. Если случай слишком сложный — укладывают выравнивающую стяжку с предварительным настиланием гидроизоляции.
Уложить утеплитель. Из прочных материалов, способных нести нагрузку, наиболее эффективным теплоизолятором является экструдированный пенополистирол (ЭППС). Гранулированный пенополистирол (то, что в обиходе мы привыкли называть пенопластом) не подойдет, так как он слишком мягкий. Можно предложить и другие варианты – керамзит, пеностекло или стяжку из раствора с добавлением пенопластовой крошки. Но они сильно уступают ЭППС в теплоизоляционных качествах.
Уложить ИК-отражающий слой. Щелочную среду стяжки металлическая фольга, даже алюминиевая, не выдержит. В подобных условиях сможет работать только металлизированная пленка из лавсана или полипропилена.

Теперь можно приступать к заливке собственно ТП:

Все стены на уровне будущей стяжки нужно оклеить демпферной лентой. Она позволит стяжке свободно расширяться при нагреве, что исключит появление внутренних напряжений с последующими деформацией и разрушением.
На пластиковых бобышках высотой 20 – 40 мм укладываем поверх теплоизолятора проволочную сетку, которая будет играть роль армирования.

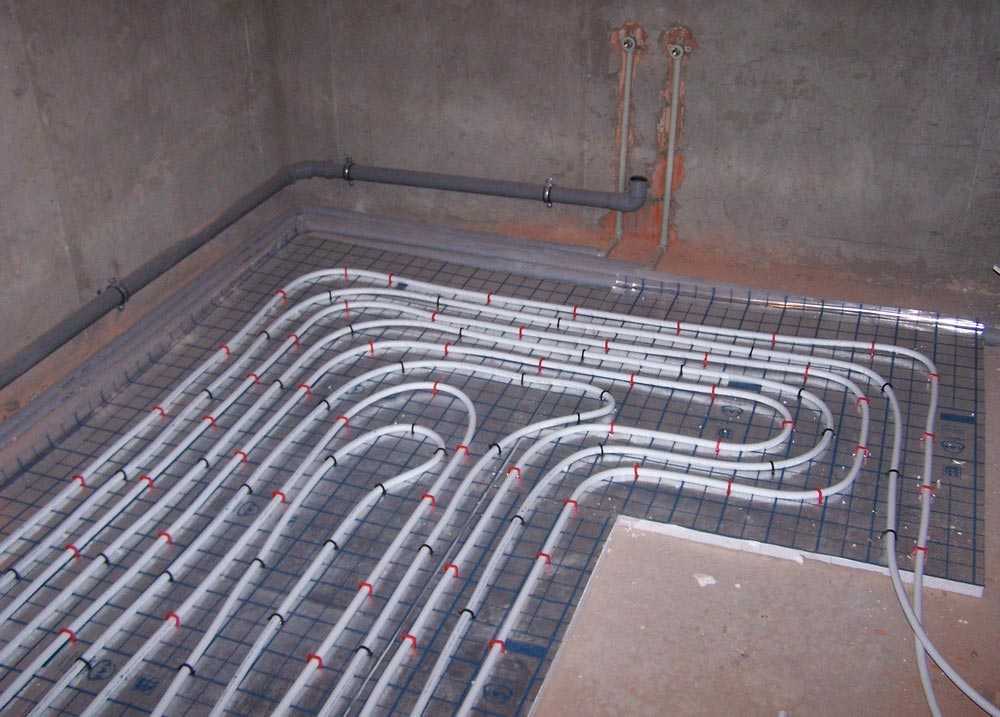

Поверх сетки укладываем трубы нагревательного контура. Их нужно прикрепить к проволоке посредством пластиковых хомутов.
Подключаем контур к отопительной системе и выполняем опрессовку: закачиваем в систему воду или воздух под давлением, на 25% превышающим рабочее. В таком виде систему выдерживают несколько часов, следя за имеющимся на опрессовщике манометром. Если стрелка с места не сдвинулась, значит протечек нет и трубы можно заливать стяжкой.
Укладываем стяжку толщиной 5 – 7 см, так чтобы трубы оказались на глубине 2 – 3 см.
Дождавшись ее созревания (25 дней), наклеиваем плитку (чтобы сократить сроки строительства, можно применить быстросохнущую смесь – будет готова через 7 дней).
1. Через сутки затираем швы.

По прошествии 2 – 3 дней с момента укладки плитки очень плавно вводим ТП в эксплуатацию (температура наращивается постепенно).

Как сделать теплый пол своими руками. Монтаж теплого пола — Ремонт

Итак, пол выбрали и купили, настала очередь монтажа. Производитель уверяет, что маты можно укладывать в плиточный клей сразу под плитку, но это для нас слишком простой вариант :)Кроме укладки теплого пола, у нас была еще одна важная задача- поднять уровень самого пола на 2,5 см, чтобы плитка хорошо стыковалась с будущим паркетом.

Считаем сколько чего: толщина керамогранита — 8 мм, плиточный клей — 4 мм, остается 13 мм — именно на эту высоту нужно поднять пол. Далее использованы фото с сайте производителя теплого пола и наши собственные фото, сделанные в процессе ремонта.

1. Перво-наперво нужно разметить место датчика и регулятора теплого пола, проштробить углубление для датчика:

Теплый пол нельзя устанавливать под кухонным гарнитуром, потому имейте это ввиду, рассчитывая и размечая пол. Мы отступили от двух стен по 60 см — глубина шкафчиков. От стены с батареей — порядка 20 см. Там нам пол греть не нужно тоже.

2. Наш пол уже залит строительной стяжкой. Очищаем ее от пыли, подметаем и пылесосим, затем покрываем слоем грунтовки. Размечаем где будет лежать наш теплый пол.

3. Устанавливаем гофру для датчика и прихватываем ее гипсом:

На картинках производителя установлены специальные ленты для монтажа провода. Мы же используем маты.

4. Раскатываем маты, подрезая полотно мата и поворачивая его в нужном направлении

Важно помнить, что провода резать нельзя! Только сетку.У нас здесь два отдельных блока матов — 5 квадратов и 1,5 квадрата. Они присоединяются к одному регулятору.Маты приклеиваем по углам к полу гипсом, чтобы они не двигались и не вздыбливались. 5

Поверх матов устанавливаем металлические маячки на нужном нам уровне. Для этого разводится любая строительная смесь — плиточный клей, штукатурка, клей для блоков — что угодно. Формируются горки нужной высоты, на которые укладываются маячки. Строительным уровнем проверяем ровность

5. Поверх матов устанавливаем металлические маячки на нужном нам уровне. Для этого разводится любая строительная смесь — плиточный клей, штукатурка, клей для блоков — что угодно. Формируются горки нужной высоты, на которые укладываются маячки. Строительным уровнем проверяем ровность.

6. Заливаем раствор-стяжку поверх матов, между маяками, выравниваем стяжку правИлом. Стяжка должна быть довольно жидкой, чтобы хорошо растекаться и заполнять все пустоты. Нам пришлось установить дополнительное ограждение в виде доски, чтобы получить ровный край с одной стороны.В сухую строительную смесь для стяжки мы добавляем воду и добавку-пластификатор для телпого пола. Мы брали польский — Plaston. Этого можно и не делать, но все-таки рекомендуют, по крайней мере, это небольшая страховка от того, что стяжка может «гульнуть» и испортить нам провод.

После того, как стяжка высохнет, нужно будет достать все маяки, заделать образовавшиеся углубления той же стяжкой, а поверх можно будет укладывать плитку. В установленную нами гофру опустится датчик, а выведенные провода теплого пола будем подключать к регулятору. Стяжка в 13 мм как у нас, будет сохнуть примерно неделю. Это полное высыхание и отвердение. Реально же через 36 часов по ней можно уже аккуратно ходить.

Установка контрольных приборов

Контролировать работу и управлять системой помогают специальные приборы: термостат и температурный датчик. Термостат может быть механическим или электронным, с его помощью задается определенный температурный режим и время включения и выключения системы. Это устройство располагают в непосредственной близости к розеткам, монтируя в стене.

Датчики температуры рекомендуется располагать на полу. Для установки этого прибора в стене от термостата к месту контроля температуры штробят вертикальное отверстие, куда укладывают датчик, предварительно помещенный в гофрированную изоляционную трубу. Место контроля необходимо выбрать между витками нагревателя.
