Плёночный тёплый пол под ламинат

Укладка нагревательной пленки

Самый рациональный и экономичный способ укладки нагревательных пленок – по длине помещения. В этом случае получается сократить количество точек подключения до минимума. Соответственно, придется делать меньше разрезов. Разделять полотна пленки можно лишь по линиям разреза, отмеченным на их поверхности.

Укладка нагревательной пленки

Укладывать пленку можно как вплотную, так и на некотором расстоянии между полотнами. Плотная укладка обеспечит более равномерный нагрев, однако при этом следует учитывать необходимую мощность всей системы теплого пола. В зависимости от характеристик термопленки, мощность одного погонного метра может доходить до 200 и более ватт.

Перехлесты полотен недопустимы

Показатель Значение Размерность
Удельная потребляемая мощность 170 Вт/ м2
Ширина термопленки CALEO GOLD 50 см
Максимальная длина одной полосы термопленки 10 пог. м
Температура плавления термопленки 130 °С
Длина волны ИК обогрева 5-20 мкм
Доля ИК-лучей в общем спектре 9,40 %
Антиискровая сетка +
CALEO GOLD 170 Вт. Стоимость 1647-32939 (за комплекты от 170-0,5-1,0 до 170-0,5-20,0) руб.
CALEO GOLD 230 Вт. Стоимость 1729-34586 (за комплекты от 230-0,5-1,0 до 230-0,5-20,0) руб.

Чтобы в процессе работы ранее уложенные полосы не смещались с заданного положения, их прикрепляют с теплоизоляции строительным скотчем. Также можно воспользоваться строительным степлером или саморезами. Скобы и саморезы можно использовать лишь в тех местах полотна, где отсутствует непосредственно нагревательная полоса.

Пленка фиксируется скотчем

Места разрезов обрабатываются токонепроводящей битумной изоляцией. Заземляющая шина загибается и пока остается свободной.

Совместимость теплых полов и ламината на деревянных полах

По совместимости с теплыми полами ламинат занимает промежуточное значение между паркетом из натурального дерева и керамической плиткой.

В случае паркета использование теплого пола необоснованно, так как теплопередача дерева очень низка, и КПД системы будет также низким (необходимо большее потребление энергии, чтобы нагреть внешний слой покрытия и передать тепло в помещение). Но при высоких температурах выделяются токсические соединения, да и для дерева резкие перепады температуры не безвредны.

Плитка идеально подходит для теплых полов, так как ее теплопроводность высока. К тому же при нагревании не выделяются вредные вещества – формальдегидные соединения из клеевого состава. При необходимости нагревать такой материал можно до более высоких температур – никаких токсичных выделений, тепловых деформаций материала так же нет.

Теплопроводность ламината находится где-то по середине. Его также нельзя нагревать до высоких температур из-за токсичности клеевых составов и опасности коробления и деформации материала. Однако ламинат все же более приспособлен для укладки на теплые полы. Стоит отметить, что не все виды ламината можно укладывать на теплые полы

При покупке обращайте внимание на обозначения на упаковке. На ней должен быть знак совместимости данной модели ламината с теплыми полами

Безопасность теплых полов с ламинатом и с основой из дерева

Современные теплые полы спроектированы с учетом норм противопожарной безопасности. Поэтому при правильном монтаже опасность такой системы сведена к минимуму

Обратите внимание, что при укладке теплых полов на деревянный пол необходимо обработать дерево огнеупорным составом, снизив риски возникновения пожара. Выбор ламината также является важным моментом

Так, дешевый ламинат при возникновении пожароопасной ситуации может начать дымить, возгораться, выделять токсичные соединения. Более дорогое покрытие, как правило, обрабатывается специальными составами для снижения негативных воздействий при контактах с высокими температурами или открытым огнем.

Дополнительные рекомендации профессионалов

Многолетний профессиональный опыт, с которыми делятся специалисты, указывает, что некоторые манипуляции стоит делать определенным образом, а никак не иначе. Ведь секрет успешного создания качественного пола кроется именно в таких нюансах.

Перевязывание листов ГВЛ между собой обеспечит им большую сопротивляемость нагрузкам. Фиксация саморезами позволит лучше держаться;
Гипсоволоконный настил перед укладкой плитки выдерживают в помещении около 3-х суток, а уже затем покрывают грунтовкой;
Покупая плиточный клей в магазине, обязательно выясняют его возможности относительно гипсоволокна;
Укладку плитки начинают делать только на полностью просохшую грунтовку. Делают это, пользуясь молотком, маячками и шпателем

При этом принимают во внимание все правила, описанные выше.

Вот и все нюансы, с которыми предстоит столкнуться в работе.

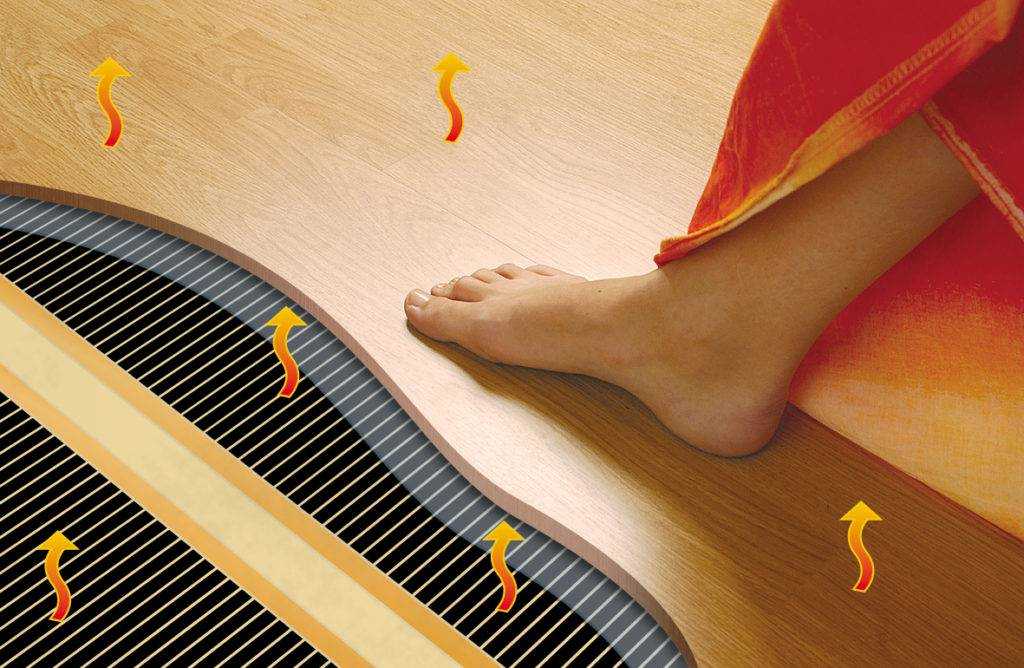

Инфракрасные плёночные обогреватели

Наибольшим спросом у потребителей пользуется плёночный тёплый пол под ламинат.

Инфракрасный пол благоприятно влияет на организм человека

Его ключевые преимущества:

  • простота и быстрота монтажа, если строго следовать инструкции;
  • благотворное влияние на организм излучающего инфракрасные волны графитного основания;
  • высокая пожаробезопасность и экологическая чистота окружающего пространства;
  • отличная ремонтопригодность, позволяющая заменить лишь повреждённые элементы конструкции;
  • долгий срок службы — до 50 лет;
  • небольшая толщина плёнок 0,4 мм не влияет на высоту помещений в отличие от предыдущих вариантов, что даёт больший простор использованию плёночных систем;
  • лёгкая регулировка температурного режима с возможностью установки крайних значений и достаточная мощность 150–300 Вт/м для создания уютного микроклимата в помещении, хотя мощность некоторых моделей достигает и 1100 Вт/м², но это для бытового использования явное излишество;
  • инфракрасный тёплый пол не требует специального ухода и равномерно прогревается, что особенно актуально при устройстве нагревательной системы под ламинат;
  • быстрая окупаемость (в течение 2 лет) благодаря автоматическому регулированию температуры, особенно с использованием последних моделей терморегулирующих блоков, способных понижать температуру в отсутствие хозяев.

Монтаж пленочного теплого пола

Этапы монтажа инфракрасного тёплого пола:

Вначале определяют основные зоны комфорта, например, возле дивана и по центру комнаты и размечают расположение проводов.
Затем приобретают необходимое количество плёнки и желаемую модель терморегулятора, который в дальнейшем будет установлен на 50–100 см выше уровня пола.
Пол очищают от грязи и жира, а затем выравнивают в горизонтальной плоскости

Но прежде чем приступить к выравниванию поверхности, прокладывают кабель к месту установки терморегулятора и монтируют розетку для его подключения к сети.
Настилают термоизоляционную отражающую подложку из фольгированного пенополиэтилена с фиксацией стыков фольгированным скотчем.
Раскладывают плёночные шины, заранее нарезанные по маркировочным линиям на необходимые размеры.
Изолируют обрезанные края шин и дополнительно проклеивают места изоляции водостойким армированным скотчем.
Проводят коммутацию проводов, обращая особое внимание на то, чтобы фаза и ноль не сошлись с разных сторон на одной шине.
Прячут все провода в специально прорезанные канавки, проверяют ровность укладки шин и надёжность изоляции.
Устанавливают и подключают терморегулятор, делают заземление с использованием специальной клеммы.
Тестируют работоспособность системы, проводят окончательное крепление дюбелями или саморезами инфракрасной плёнки к основанию через специальные отверстия.
Накрывают систему плотной полиэтиленовой плёнкой, формируя гидроизоляционный барьер. Укладывают подложку под ламинат и настилают ламинированные панели.

При монтаже тёплого плёночного пола под ламинат важно соблюдать некоторые правила:

При монтаже тёплого плёночного пола под ламинат важно соблюдать некоторые правила:

  • плёнку монтируют на свободном от мебели месте и на расстоянии не менее 10 см от стен;
  • полотна укладывают встык и фиксируют качественным скотчем;

Плёночная ИФ система подогрева ламинированного пола самая оптимальная

  • категорически запрещено обустраивать плёночные нагревательные элементы вблизи отопительных приборов — радиаторов, каминов, печей и котлов, а также в помещениях с повышенной влажностью;
  • нельзя крепить плёночные шины гвоздями и самостоятельно проделывать новые отверстия для крепежа;
  • необходимо следить за тем, чтобы сопредельные поверхности не проводили электрический ток.

Плёночная ИФ система подогрева ламинированного пола самая оптимальная. В сочетании с грамотно подобранными материалами и оборудованием, а также соблюдением руководства по монтажу и рекомендаций производителей тёплых полов, она покажет прекрасный результат по эффективности системы и экономичности.

Особенности укладки теплого пола под ламинат

Бытует ошибочное мнение, что под воздействием повышенной температуры ламинат начинает выделять вредные химические вещества, использующиеся при его производстве. На самом деле это не так. При верном выборе материалов теплый пол можно укладывать и под такое покрытие

Важно также соблюсти баланс температурного режима и толщины ламината

В домах с деревянным полом использование сочетание теплого пола и ламината является экологически верным решением

Для такого покрытия необходимо выбирать ламинат твердых пород, толщиной не менее 7 мм. Его ламели достаточно плотные, чтобы противостоять внешним воздействиям и тонкие, чтобы хорошо передавать тепло в помещение.

Кроме того, следует использовать материал с классом эмиссии Е0 или Е1. На ламинат подобного типа наносится специальный знак со схематическим изображением теплых полов или надписями «Underfloor heating», «Warm wasser». Материалы с маркировкой Е2 и Е3 с системой теплых полов использовать нельзя.

Процедура установки системы подогрева на дощатый пол под ламинат имеет ряд характерных особенностей:

  • Невозможно обустройство стяжки из бетона, которая могла бы упрочнить пол и служить естественным передатчиком тепла.
  • При температурном расширении лаги пола расширяются и сжимаются, смещаясь при этом.
  • С течением времени настил получает незначительную подвижность, начинает «играть», негативно воздействуя на систему обогрева. К этому приводит естественный износ дерева и малая несущая способность ламината.

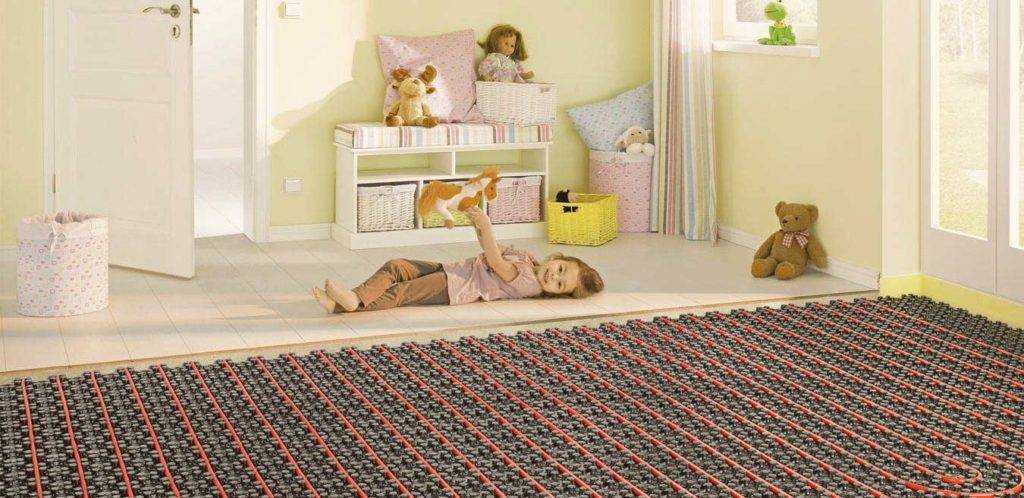

Укладываем правильно ламинат для теплого пола (водяного)

Итак, как вы уже знаете, ламинат для теплого пола водяного – это надежно и безопасно. В данном случае, одним из достоинств водяного пола является то, что прогрев основания, например, бетонной стяжки, осуществляется равномерно, что приводит к увеличению срока службы ламината. Давайте разберемся в основных моментах сочетания теплого водяного пола и ламината в зависимости от типа пола.

Сразу отметим, что для того, чтобы был обеспечен необходимый уровень влажности стяжки после того, как водяной теплый пол уложен, достаточно простого включения системы. Благодаря этому бетон будет прекрасно просушен и прогрет, нужно лишь только не забывать о постепенном повышении температурного режима. Прежде, чем начать укладывать ламинат, убедитесь, что основание находится в соответствии с теми условиям, которые указаны производителем в рекомендациях к данному напольному покрытию.

Монтаж теплого пола  Цементно-песчаную стяжку

Для того, чтобы в данном случае осуществить монтаж теплых полов своими руками, необходимо:

— На пол, который уже выровнен в горизонт (т.е. имеет перепады не больше трех сантиметров) нужно уложить пенополистирол (его толщина от 2,5 до 10 см).

— Следующим слоем будет либо полиэтилен, либо фольгированный пенофол (второй вариант предпочтительнее).

— Поверх нужно уложить армирующую сетку, ячейки должны быть не больше 1,5 см. Толщина — 2-4 мм.

— Поверх необходимо уложить трубу (сшитый полиэтилен, армированный алюминием полипропилен или металлопластик) и зафиксировать к сетке при помощи пластиковых хомутов.

— Также необходимо проложить демпферную ленту по всему периметру комнаты. Для ленты подойдет любой упрогий материал.

— Затем нужно залить пол песчано-цементной стяжкой с мелким отсевом. Что касается толщины – не больше чем 5-7 см. Между поверхностью пола и трубой (учитывая толщину ламината) не должно быть больше 3-х сантиметров.

— Для того, чтобы пол набрал прочность, понадобится три-четыре недели.

— После укладывается подложка.

— Прежде чем начать укладку ламината на теплый пол, необходимо прогреть его до рабочей температуры. Так же как и в случае со стандартной укладкой ламината, по краям должны оставаться просветы (от края доски до стены), ширина такого просвета – не меньше чем 6-8мм. Чтобы это осуществить, можно воспользоваться распорками.

Монтаж теплого пола на сухую стяжку

Сразу хотелось бы отметить, что теплые водяные полы под ламинат, при сухой стяжке – идея неэффективная по части расхода тепла.

Единственный внушительный плюс подобного варианта – монтаж осуществляется намного быстрее, так как нет необходимости ждать, пока бетон станет прочным.

Так как же сочетают сухую стяжку, водяные теплые полы и ламинат? Происходит это так:
— Для начала осуществляется укладка гидроизоляции на пол

— После пол засыпают сыпучими материалами (это может быть керамзитный отсев либо обычный сухой песок).

— По горизонту нужно выставить профили-маяки, с их помощью можно выровнять полы под ламинат, используя правило или просто прямую рейку.

— Далее необходимо выложить профилированные алюминиевые теплораспределительные пластины под трубы теплых полов. Труба будет укладываться в углубления пластин.

— Следующий этап – уложить ленту из пористых материалов по периметру комнаты.

— Пол необходимо перекрыть, для этого можно использовать два слоя гипсокартона (как вариант, фанера или ОСП), главное – необходим обязательный перехлест швов. Слои скрепляются саморезами по швам с шагом 5 см для ГКЛ и 15 см для фанеры и ОСП.

— Все остальное – точно так же, как в случае с цементно-песчаной стяжкой. Пол нужно прогреть, уложить подложку, а далее и сам ламинат.

1 Нюансы при работе с деревянными полами

Стандартный теплый пол – это система обогревательных контуров, что прокладываются под стяжкой. Контуром могут выступать водяные трубы, электрические кабеля или специальная пленка, что называется инфракрасным полом. В любом случае принцип действия там почти что один.

Пол обогревается за счет действия контура, который выделяет тепло. Контур проложен змейкой или спиралью. Принцип укладки заключается в необходимости покрыть каждый квадратный дециметр пола, чтобы не осталось холодных участков.

Водяные и электрические полы укладывают под стяжку даже если применяют керамзит для утепления пола. Стяжку делают из легких материалов, с прекрасной теплопроводностью. То есть стяжка принимает на себя всю температуру пола и полноценно отдает ее покрытие. А оно уже, соответственно, обогревает саму комнату.

С пленочными полами дела обстоят иначе. В большинстве своем они слишком слабые, чтобы прогревать непосредственно стяжку. Это скорее дополнительный источник обогрева, хотя и довольно мощный. Их кладут сразу под напольное покрытие, прикрывая только подложкой.

1.1 Особенности дерева

Сложность ситуации, в которую нас загоняет деревянный пол – это его слабая теплопроводность. Если стяжка хорошо набирает тепло и удерживает его, постепенно отдавая покрытию.

То обычную доску прогреть сложнее, а отдает тепло она очень неохотно. То есть влияние системы напольного отопления ограничивается за счет плохой теплопроводности материала.

Следующее препятствие – подложка под покрытие и само покрытие. Деревянный пол редко делают из обычных досок. Чаще всего доски являются черновым покрытием, поверх которого настилают лицевое.

Как вы сами понимаете, тот же паркет или ламинат без подложки с изделием из полиэтилена монтировать вообще нельзя. А ведь подложка в большинстве случаев имеет свойства теплоизолятора, хоть и не очень надежного.

То есть слабая отдача тепла от досок будет гаситься еще и подложкой. В итоге вы получите еле теплый пол, даже если работает он на полную мощность.

Не забудем еще и тот факт, что водяной или электрический образец системы обогрева, да впрочем как и пленочный, нуждается в эффективной передаче тепла.

Еще одна схема обустройства отопительного контура, на сей раз укладка ведется по фанере

То есть трубы должны непосредственно контактировать с элементами, которые подвергаются обогреву. Либо же находится очень близко к ним. С деревянными полами в стандартном их применении с подобными нюансами тоже возникают трудности.

Как видите, обычная технология укладки здесь не подходит. Нужно действовать иначе, импровизировать. К счастью, все технологии уже давно придуманы, надо только рассмотреть их и применить в работе при проектировании системы теплого пола.

1.2 Подбор системы пола

Сразу же разберемся с одним важным нюансом. Не все системы обогрева такого типа выгодно применять в работе с деревянными основаниями. Профессиональные строители используют только теплый пол:

  • Водяной;
  • Электрический.

Причем используются образцы с высокой мощностью, так как теплопроводность древесины все же оставляет желать лучшего.

По этой же причине пленочными полами практически не пользуются. Они слишком слабые, и не способны эффективно отдавать тепло в столь больших количествах. А те модели которые могут, потребляют слишком много энергии. Использовать их становится просто нерентабельно.

Водяной и электрический образцы – это уже другой разговор

Водяные полы довольно мощные и, что очень важно, стабильные. При грамотной разводке отопительного узла и установке трехходовых клапанов затраты на поддержание их нормальной температуры можно существенно снизить. При этом не стоит бояться, что полы прорвет, и они испортят древесину

Как правило, в работе с ними в любом случае используют только влагостойкие образцы на утепление лагового пола

При этом не стоит бояться, что полы прорвет, и они испортят древесину. Как правило, в работе с ними в любом случае используют только влагостойкие образцы на утепление лагового пола.

Электрические модели, когда отделывается деревянный пол, тоже хороши. Их максимальная температура нагрева даже выше, чему у предыдущего варианта, но проблема здесь кроется в другом.

При коротком замыкании есть небольшая вероятность возгорания покрытия либо же его основательного повреждения, что конечно же, совершенно неприемлемо.

Покрытие по пленочному полу можно настилать без подготовки

Поэтому мы все же рекомендуем использовать именно водяной теплый пол, как самый оптимальный вариант.

Подготовка к монтажу

Для начала потребуется подготовить основание для укладки пленочного нагревателя. Работы делятся на несколько этапов.

1. Очистка чернового пола

Начинается она с ликвидации старого напольного покрытия. Затем черновой пол осматривается на предмет наличия существенных изъянов.

Если пол бетонный, то его шлифуют, если дощатый – циклюют. Точность выравнивания должна быть такой, чтобы на каждый метр пола перепад высот составлял не более 3 мм. Контроль осуществляется строительным уровнем.

Циклевка дощатого пола

Образующийся мусор полностью удаляется из помещения. Избавится от пыли легче всего с помощью промышленного пылесоса.

Удаление пыли промышленным пылесосом

2. Гидроизоляция

В качестве гидроизолирующего материала можно применять либо специальную пленку, либо обычный рулонный полиэтилен толщиной от 50 мкм.

гидроизоляция пленка

Расстеленная на полу пленка выполняет роль гидроизоляции

3. Теплоизоляция

Поверх гидроизолирующего слоя, если таковой был необходим, укладывается теплоизоляция. Для этого рулонный утеплитель раскладывается по всей площади помещения и фиксируется. Закрепить полотна теплоизоляции проще всего путем проклеивания стыков строительным скотчем.

Укладка пенофола

Затем можно приступать к разметке, по которой будут укладываться полотна термопленки. Размечать можно непосредственно на подготовленной поверхности простым маркером

Планируя места пролегания полотен пленки, необходимо принимать во внимание следующие моменты:

  • под тяжелой мебелью или крупной бытовой техникой термопленка находиться не должна;

  • от стен следует сделать отступы на 10-40 см;
  • покрывать всю площадь помещения нагревательной пленкой большого практического смысла нет. Если теплый пол будет выступать в качестве основной системы отопления, то пленкой должно быть покрыто 75-80% пощади. Если в качестве дополнительной – порядка 40%.

Проводя разметку, необходимо также придерживаться рекомендаций производителя пленки.

Выбор системы теплых полов под ламинат

Среди нагревательных систем, которые хорошо сочетаются с ламинатом, наибольшее распространение получили водяная и инфракрасная.

Водяной

Из представленных на рынке нагревательных систем для коттеджей и частных домов, водяной теплый пол считается самым безопасным и экономически выгодным.

Принцип работы системы построен на задействовании водяного теплоносителя, который циркулирует по проложенным трубам. Встречаются варианты и с антифризом.

Но их больше задействуют при обустройстве автономных систем, в которых замкнут контур пола, а нагрев осуществляется посредством теплообменника.

При обустройстве водной системы полипропиленовые или металлопластиковые трубы монтируют в толще многослойного «пирога» пола

Учитывая особенности ламината, при эксплуатации нагревательной системы важно соблюдать температурный режим, не подвергая покрытие резким температурным перепадам. Нагрев воды в трубах должен не превышать 50 , а максимальная температура в помещении не достигать 28 °С

Нагрев воды в трубах должен не превышать 50 , а максимальная температура в помещении не достигать 28 °С.

Инфракрасный

Если теплая электрическая система будет выступать единственным источником тепла, стоит остановить выбор на инфракрасном теплом полу.

В качестве источников инфракрасного излучения выступают полимерные полоски, на поверхность которых нанесен тончайший слой графита, меди или серебра.

Этот тип нагревательной системы работает за счет соединенных между собой медными проводами, выполненными из карбона, углепластика или графита

Нагревательные элементы инфракрасной системы устроены таким образом, что их толщина не сказывается на суммарной высоте поверхности.

Каждая пластина с двух сторон запаяна в пленку из лавсана или полиэтилена, благодаря чему она устойчива к деформационным изменениям.

Среди неоспоримых преимуществ системы стоит выделить:

  • быстрый нагрев поверхности;
  • простота регулировки температуры нагрева;
  • малый вес материала;
  • высокая скорость монтажа.

Помимо того, что ИК-излучение быстро прогревает до необходимой температуры саму поверхность, оно нагревает и другие предметы интерьера, расположенные в комнате.

Но ввиду дороговизны системы, выбирая этот вариант обогрева, следует четко рассчитать отапливаемую полезную площадь помещения, заранее определив, где будет располагаться стационарная мебель.

Устанавливая инфракрасный теплый пол не все участки в помещении нужно подвергать утеплению.

Электрический

В системе этого типа в качестве элемента обогрева выступает кабель, подключенный к электросистеме мощностью в 220 Вт.

Провод имеет многослойную оплетку, которая под действием электромагнитного поля нагревается до заданной температуры.

Температура нагрева поверхности электрического теплого пола зависит от состава полимера, используемого производителем при изготовлении оплетки

Единственным недостатком системы является возможность короткого замыкания, что особо опасно в сочетании ламинатом и деревянной подложкой. Поэтому электрический теплый чаще монтируют под керамогранитное покрытие и кафельную плитку.

Советы по укладке электроподогрева под ламинат

Профессионалы дают советы для более эффективного выбора и установки электрического обогрева:

  • В многоэтажке допускается ставить только электрический обогрев, вряд ли управляющие организации дадут одобрение на проведение водяной системы.
  • Чтобы установить место повреждения в кабеле, понадобится специальный прибор. Он позволит найти проблемное место даже через стяжку из цемента.
  • Электрическая система должна занимать минимум 70% от площади комнаты. Только так можно добиться эффективного обогрева.
  • Оптимальная мощность работы 160 – 190 Вт.
  • При покупке ламината следует проверить маркировки о совмещении с обогревом.
  • Не следует прогревать даже ламинат высокого качества больше 30 градусов. Это приведет к выделению опасных компонентов.
  • Минимальная толщина ламината 8 мм, иначе он может деформироваться из-за постоянного прогрева.
  • Для жилых помещений лучше комбинировать источники обогрева: полы, радиаторы.
  • Правильная настройка интенсивности отопления и ее регулировка поможет экономить затраты на электроэнергию на 20-30%.
  • Не рекомендуется класть электрическую конструкцию слишком близко к приборам отопления, так как повышаются риски ее поломки.
  • При обустройстве стяжки пол запрещается включать до момента ее полноценного просыхания.
  • Максимальная длина инфракрасных полос – 7 м.

Рекомендации по укладке

Принципы и тонкости подготовки основания

Процесс любых монтажных работ имеет свои нюансы, так при установке тёплого пола следует знать:

  • Для укладки основания в квартире на первом этаже необходимо не менее 5 сантиметров теплоизоляции, так как здесь находится входная дверь — источник сквозняков;
  • Лучшие утеплительные плиты — с бобышками и канавками. Это очень удобно для укладки труб;
  • Уложенные теплоизоляционные плиты не должны прогибаться под ногами. Если это происходит, значит, их разместили на неровной поверхности. Нужно очень тщательно подгонять листы иначе ухудшатся свойства материала;
  • Часто мастера используют отражающую плёнку со специальной разметкой, которая служит ориентиром для прокладки труб. Есть люди, которые просто отрезают края плёнки по границе плиты, этого делать нельзя. Лучше заправить излишки материала под листы утеплителя. Так он будет лежать прочно и ровно;
  • Многие специалисты советуют прокладывать трубы с учётом мебельных мест. Ведь нет необходимости греть пол под встроенными шкафами. Эти моменты следует обсудить заранее, и наметить локации таких предметов;
  • Перед тем как залить финальную стяжку, необходимо провести опрессовку водяной системы с максимальной подачей давления в трубах. Испытания следует провести в течение суток. Если этого не сделать, то потом будет сложно найти утечку воды;
  • Нельзя запускать обогрев пола, если покрытие стяжки ещё полностью не просохло. Обычно достаточно подождать 28-30 дней и можно смело пользоваться.

Некоторые монтажники с многолетним опытом советуют неоднократно выполнять гидравлическое испытание с паузами в несколько дней. Лучше найти погрешности с отоплением, водоснабжением до чистовой отделки помещения, до укладки плитки, ламината и так далее.

Инфракрасный пол под ламинат

Радиаторный тип отопления по-прежнему популярен, но имеет ряд существенных недостатков:

  • Воздух прогревается неравномерно, распределение тепла идёт по вертикальной конвекции;
  • Пол в таких домах всегда холодный;
  • Из-за восходящего потока воздуха возле окна возникают сквозняки;
  • В основном прогревается воздух под потолком, в то время как внизу он намного холоднее, необходимы высокие затраты энергии на хороший прогрев жилья.

Решить эти проблемы можно, установив систему тёплых полов, например, плёночный (инфракрасный) тёплый пол. Это ряд пластин с нагревательными элементами, которые запитываются от энергетической системы дома. Изолированные фольгирующим материалом в виде пластин, они равномерно покрывают поверхность под полом.

При включении такая система быстро прогревается и начинает отдавать тепло. В этом случае пол служит своеобразным конденсатором, через который тепло попадает в дом. В итоге полы прогреваются, а тепло равномерно распределяется по комнате. Энергозатраты ниже, при той же, а чаще всего и лучшей эффективности.

Инфракрасный тёплый пол – это разновидность тёплого пола, которая лучше всего подходит для взаимодействия с ламинатом. Наилучшая регулировка температуры, равномерный прогрев поверхности, а также отсутствие влаги позволяет ему взаимодействовать с самым широким спектром видов ламината, не подвергая опасности владельцев дома получить повреждения напольного покрытия.

Водяной теплый пол на деревянный пол с ламинатом

Имеет ряд преимуществ и недостатков.

Положительная сторона — более плавное нагревание по сравнению с электрическими полами, что так важно при использовании ламината в качестве финального покрытия (хотя современные терморегуляторы для электрических полов сводят это преимущество на нет);

Отрицательных сторон больше:

  • сложный монтаж;
  • более высокая нагрузка на основание из-за повышенной массы конструкции;
  • возможность монтажа только на первых этажах;
  • нет возможности установки в многоквартирных домах;
  • дополнительное оборудование для нагревания теплоносителя.

Но есть и положительные:

  • стоимость эксплуатации дешевле, чем у электрических;
  • автономны, не требуют подключения к общей сети.

Общие требования

 Производители ламината утверждают, что укладка ламинированных полов на системы подогрева возможна при соблюдении определенных требований.

1.      Самое главное из них – применение «низкотемпературных» систем, т.е. встроенных в пол, водяных и электрических типов.

2.      Температура поверхности основания не должна быть выше 28°C. Превышение этого значения может привести к повреждению ламината.

3.      Укладка производится «плавающим» способом.

4.      Обязательно наличие температурных швов по периметру помещения по размеру, указанному производителем ламината, обычно это 8-10 мм.

5.      Не допускается укладывать ламинат по длине или ширине более 13 м. Необходимо предусмотреть температурные швы в коридорах, входах в комнаты.

6.      Необходимо использовать подложку под ламинат и полимерную пленку толщиной не менее 0,2 мм.

7.      Максимально допустимая величина теплового сопротивления напольного покрытия равна 0,15 м2*К/Вт.

Подключение термодатчика и выводов для электроснабжения

В зависимости от конструкции пленки, подключение проводов может быть выполнено двумя способами.

1. Контактные зажимы

Устанавливаются они на медную шину по месту среза. В середине нагревательной полосы острым предметом или дыроколом прокалывается отверстие под клемму зажима. Затем устанавливается сам зажим таким образом, чтобы его длинная часть попадала на ту сторону пленки, где проходит медная шина.

Обжать соединительные электрические провода контактным зажимом

Аккуратно кончиком ножа отделить медную полоску на нагревательной пленке

Вставить контактный зажим с проводом и надежно обжать его несколько раз, присоединив к медной полосе

Плотно зафиксировать изоляционным скотчем места присоединения клемм на нагревательной пленке и место среза медной полосы

2. Пайка

Перед пайкой потребуется удалить в месте контакта слой защитного пластика таким образом, чтобы получить доступ к металлической поверхности нагревательной полосы. Для этого паяльником, нагретым до температуры порядка 50 градусов, нагревается пластик, который затем удаляется острым ножом. На освобожденное место припаивается контактный электропровод из меди сечением 2,5 кв.мм. Место паянного контакта заклеивается куском электротехнического скотча размерами не менее 5×5 см.

Пайка контактов

Отдельные участки полотен нагревательной пленки соединяются параллельно и подключаются к общей шине. Чтобы не запутаться, «нулевые» и «фазовые» провода разумно брать с оплеткой разного цвета.

Изоляция места пайки

Укладывая провода, необходимо следить за их натяжением. Лучше оставить небольшую петлю, чем получить риск обрыва или повреждения проводки. Если провода будут проходить через пороги или плинтусы, в этих местах проводку лучше всего поместить в защитную гофру. Чтобы обеспечить плавный переход от плоской пленки к круглой гофротрубе, это место можно затянуть скотчем.

Шины заземления подключаются аналогично линиям электропитания. Выводную часть заземления необходимо заключить в гофротрубку.

Провода прокладываются в гофротрубке

Термодатчик размещается в средней части полотна теплого пола. Такое местоположение выбирается из-за того, что именно в середине полотна в процессе эксплуатации будет достигаться максимальная температура. Тем самым появится возможность избежать перегрева термопленки.

Располагать датчик следует с нижней стороны пленки. Во избежание появления неровностей в месте под датчиком можно срезать часть теплоизоляции. Как сам термодатчик, так и провод от него закрепляются строительным скотчем.

инфракрасный пол

Рейтинг
( 1 оценка, среднее 1 из 5 )
Понравилась статья? Поделиться с друзьями:
Руландия
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
