Системы водяного и парового отопления

Воздушная

Такую систему можно вмонтировать исключительно на этапе возведения постройки. Она не подходит для готового частного дома. Это объясняется необходимостью встройки металлических, пластиковых или текстильных воздуховодов, через которые выдувается горячий воздух, нагретый теплогенератором.

В помещение теплый поток поступает из-под потолка и вытесняет холодный воздух, который, в свою очередь, по воздуховодам возвращается к теплогенератору.

Проектирование отопления по методу воздушного обогрева позволяет монтировать систему для внешнего забора чистого воздуха, который подмешивается к потоку. Циркуляция может достигаться гравитационным или принудительным способом.

Естественный воздухообмен происходит за счет разницы температур, а принудительный осуществляется при помощи специального вентиляционного оборудования. Теплогенератор может сжигать дизельное топливо, природный газ (магистральный или баллонный) и керосин. Продукты сгорания выводятся через дымоход.

Общие советы к установке системы в частном доме:

1. Ни в коем случае не использовать пластиковых труб! Высокая температура воды и пара создает огромную нагрузку, которая может привести при неправильно выбранном материале к взрыву системы. Следует использовать металлические трубы (желательно оцинкованные или нержавеющие трубы) В данном случае экономия может оказаться небезопасным и рискованным предприятием;
2. Монтаж системы должен производиться исключительно профессионалами, либо под контролем соответствующих специалистов, которые вовремя смогут найти недочет в установке и устранить его. Контроль, первый запуск системы производится только при наличии профессиональных навыков;
3. При выборе котла следует учитывать вырабатываемое количество пара (указывается в килограммах), производимое котлом. От этого прямо зависит скорость обогрева вашего дома, что позволит выбрать оптимальный вариант для определенного помещения.

Паровой котел отопления в частном доме

Паровой котел является альтернативным видом обогрева частных домов и дач. Водяное отопление зданий неправильно называют «паровым» – такая путаница в названиях связана с принципом обогрева многоквартирных домов, где внешний теплоноситель под давлением поступает от ТЭЦ к отдельным домам и передает свое тепло внутреннему носителю (воде), который циркулирует в замкнутой системе.

Паровое отопление в частном доме используется значительно реже других способов обогрева помещений. Экономически оправдано применение котла на даче или загородном доме, когда не предусмотрено круглогодичное проживание, а главную роль в отоплении играет скорость прогрева помещений и простота подготовки к консервации системы.

Возможность монтажа такого оборудования в дополнение к существующему, например, печному, является еще одним преимуществом использования пара в качестве теплоносителя.

В результате кипения воды в котлоагрегате (парогенераторе) образуется пар, который подается в систему трубопроводов и радиаторов. В процессе конденсации он отдает тепло, обеспечивая быстрый нагрев воздуха в помещении, и затем в жидком состоянии возвращается по замкнутому кругу к котлу. В частном доме такой вид отопления может быть реализован в виде одно- или двухконтурной схемы (обогрев и ГВС для бытовых нужд).

По способу разводки система бывает однотрубной (последовательное соединение всех радиаторов, трубопровод проходит горизонтально и вертикально) или двухтрубной (параллельное присоединение радиаторов). Возврат конденсата в парогенератор возможен самотеком (замкнутая схема) или принудительно при помощи циркуляционного насоса (разомкнутая схема).

Схема парового отопления дома включает в себя:

• котел;
• бойлер (для двухконтурной системы);
• радиаторы;
• насос;
• расширительный бак;
• запорно-предохранительная арматура.

Описание парового котла отопления

Ключевым элементом обогрева помещений является парогенератор, конструкция которого включает в себя:

• топку (камера сжигания топлива);
• испарительные трубы;
• экономайзер (теплообменник для подогрева воды за счет уходящих газов);
• барабан (сепаратор для разделения пароводяной смеси).

Котлоагрегаты могут работать на различных видах топлива, но лучше для частных домов использовать паровой бытовой котел с возможностью перехода с одного типа на другой (комбинированный).

Эффективность и безопасность такого обогрева помещений зависит от грамотного подхода к выбору парогенератора. Мощность котлоагрегата должна быть соизмерима с его задачами. Например, для создания оптимального микроклимата в доме, площадью 60-200м 2 , необходимо купить котел мощностью от 25кВт. В бытовых целях эффективно использовать водотрубные агрегаты, которые являются более современными и надежными.

Самостоятельный монтаж оборудования

Работы проводятся поэтапно, в определенном порядке:

1. Составление проекта с учетом всех деталей и технических решений (длина и количество труб, тип парогенератора и место его установки, расположение радиаторов, расширительного бака и запорной арматуры). Этот документ должен быть обязательно согласован с органами госконтроля.

2. Монтаж котла (производится ниже уровня радиаторов для обеспечения продвижения пара вверх).

3. Разводка труб и установка радиаторов. При прокладке на каждый метр должен быть установлен уклон около 5 мм. Монтаж радиаторов осуществляют с помощью резьбового соединения или сварки. В отзывах о паровой системе отопления опытные пользователи рекомендуют установить краны для устранения проблем при возникновении воздушных пробок и облегчения последующей эксплуатации.

4. Монтаж расширительного бака проводят на 3 метра выше уровня парогенератора.

5. Обвязка котлоагрегата должна осуществляться только металлическими трубами одинаковым диаметром с выходами от котла (нельзя использовать переходники). Отопительный контур замыкается в агрегате, при этом желательно установить фильтр и циркуляционный насос. В нижней точке системы необходимо установить узел слива, чтобы легко можно было опорожнить трубопровод для ремонтных работ или консервации конструкции. На котлоагрегат обязательно монтируются необходимые датчики, контролирующие процесс и обеспечивающие безопасность.

6. Тестирование системы парового отопления лучше проводить в присутствии специалистов, которые смогут не только выполнить все процедуры согласно действующим нормам и стандартам, но и устранить какие-либо недочеты и неточности схемы монтажа своими руками.

Какие трубы лучше для магистрали отопления

Мало знать, как рассчитать мощность котла, надо еще правильно выбрать трубы. Сейчас рынок предлагает несколько видов труб для отопления из разных материалов:

• полиэтилен,

• полипропилен (с армированием и без),

• стальные,

• медные,

• нержавеющие.

Трубы для отопления в доме можно взять разные, но важно сдать особенности выбранного вида

У каждого из этих видов свои нюансы, которые стоит учитывать при разработке и расчете отопления частного дома:

Стальные трубы в использовании универсальны и выдерживают давление до 25 атмосфер, но обладают существенным недостатком – они ржавеют и имеют определенный срок эксплуатации. Кроме того, имеют сложности при монтаже.

Трубы из полипропилена, композитного металлопластика и сшитого полиэтилена легко монтируются и, благодаря весу, их можно использовать на тонких стенах. Преимущество таких труб в том, что они не подвержены ржавчине, гниению и не реагируют на бактерии. Важный показатель – они не расширяются от тепла и не деформируются на морозе. Выдерживают постоянную температуру до 90 градусов и кратковременное повышение до 110 градусов Цельсия.

Медные трубы отличает высокая цена и повышенная сложность при монтаже, но в прочности они конкурируют с пластиковыми трубами, не подвержены ржавчине и считаются лучшим вариантом. Кроме того, медь пластична, хорошо проводит тепло и держит температуру воды в трубах в пределах от –200 до 250 градусов Цельсия

Эта способность меди защитит систему от возможной разморозки, что очень важно в условиях Сибири и северных районов.

Если дом находится на севере страны, то медные трубы для системы отопления подойдут лучше всего

Источники

• http://msk.ecoterm31.ru/calc/
• http://sovet-ingenera.com/otoplenie/project/raschet-sistemy-otopleniya-chastnogo-doma.html
• https://m-strana.ru/articles/raschet-otopleniya-chastnogo-doma-kalkulyator/
• https://kanalizaciyaseptik.ru/otoplenie/teplovoj-raschet-sistemy-otopleniya.html
• https://www.calc.ru/Raschet-Otopleniya-Doma.html
• https://kalk.pro/heating/building-heating/

Разновидности отопительной системы

На практике можно встретить достаточно большое количество вариаций парового отопления. По количеству труб выделяют одно и двухтрубные разновидности паровых систем. В первом случае пар движется по трубе непрерывно.

В первой части своего пути он отдает тепло батареям и постепенно переходит в жидкое состояние. Дальше он двигается как конденсат. Чтобы не возникло препятствий на пути теплоносителя, диаметр трубы должен быть достаточно большим.

Бывает, что пар частично не конденсируется и прорывается в конденсатопровод. Для того чтобы исключить его проникновение в ветку, предназначенную для отвода конденсата, после каждого радиатора или группы приборов отопления рекомендуется устанавливать конденсатоотводчики

Значимым недостатком однотрубной системы является разница в нагреве радиаторов. Те, что расположены ближе к котлу, греются больше. Те, что дальше – меньше. Но заметной эта разница будет только в больших по площади зданиях. В двухтрубных системах пар движется по одной трубе, конденсат уходит по другой. Таким образом удается сделать равной температуру во всех радиаторах.

Но при этом значительно увеличивается расход труб. Как и водяное, паровое отопление может быть одно или двухконтурным. В первом случае систему используют только для отопления помещений, во втором – еще и для нагрева воды для бытовых нужд. Различается и разводка отопления.

Практикуется три варианта:

• С верхней разводкой. Магистральный паропровод прокладывается выше приборов отопления, от него опускаются трубы к радиаторам. Еще ниже, у самого пола укладывается конденсатопровод. Система является наиболее стабильной и простой в реализации.
• С нижней разводкой. Магистраль размещается ниже приборов парового отопления. В результате по одной и той же трубе, которая должна быть несколько большего, чем обычно диаметра, в одном направлении движется пар, а в противоположном – конденсат. Это провоцирует гидроудары и разгерметизацию конструкции.
• Со смешанной разводкой. Труба паропровода монтируется немного выше уровня радиаторов. Все остальное – как в системе с верхней разводкой, благодаря чему удается сохранить все ее преимущества. Главный недостаток – высокая травмоопасность по причине легкого доступа к раскаленным трубам.

При обустройстве схемы с естественным принуждением нужно помнить, что паропровод монтируется с небольшим уклоном в направлении движения пара, а конденсатопровод – конденсата.

Уклон должен быть 0,01 – 0,005, т.е. на каждый погонный метр горизонтальной ветки должно приходится 1,0 – 0,5 см уклона. Наклонное положение паро- и конденсатопроводов избавит от шума проходящего по трубам пара и обеспечит свободное стекание конденсата.

Паровые отопительные системы сооружают по однотрубной и двухтрубной схеме. В числе однотрубных преобладают варианты с горизонтальным подсоединением к приборам отопления. В случае сооружения контура с вертикальным присоединением приборов лучше выбрать двухтрубный вариант

По уровню внутреннего давления системы различают две основные разновидности:

• Вакуумные. Предполагается полная герметичность системы, внутри которой устанавливается специальный насос, создающий вакуум. В результате пар конденсируется при более низких температурах, что делает такую систему относительно безопасной.
• Атмосферные. Давление внутри контура превышает атмосферное в несколько раз. В случае аварии это крайне опасно. Кроме того, радиаторы, работающие в такой системе, разогреваются до очень высоких температур.

Вариантов обустройства парового отопления много, поэтому каждый может выбрать для своего дома оптимальный вариант с учетом всех особенностей здания.

На рисунке представлена схема разомкнутой системы парового отопления

Оценка преимуществ и недостатков

Чем хороша система парового отопления? Ее относительно несложно сделать даже на базе обычной дровяной печи. Это особенно актуально в местностях, где централизованное газоснабжение отсутствует, а дрова или другое твердое топливо вполне доступны.

Пар в качестве теплоносителя значительно опережает воду. Скорость прогрева помещений у него в три раза выше. Кроме того, паровая система отопления едва ли может выйти из строя во время зимних холодов из-за отсутствия нагрева.

Если топка прогорела, вода из системы соберется в накопителе или в теплообменнике, а трубы и радиаторы останутся пустыми. При водяном отоплении промерзание теплоносителя, которым заполнен весь контур, как известно, приводит к разрыву труб.

Наконец, размеры радиаторов парового отопления должны быть значительно меньше, чем для водяных систем, поскольку количество получаемой в результате тепловой энергии возрастает в несколько раз. Это немного сократит расходы на монтаж отопительной системы дома.

Декоративные решетки для радиаторов парового отопления – это не только элемент дизайна интерьера, но и средство защиты от ожогов

На этом список преимуществ паровой системы завершается, и можно переходить к ее недостаткам, которые довольно значимы:

• высокая опасность ожогов;
• повышенный уровень шума при работе;
• сложности с регулировкой работы системы;
• необходимость приобретения дорогостоящих труб и т.п.

Нормами безопасности паровое отопление не рекомендовано для жилых помещений, поскольку представляет высокую опасность для здоровья и жизни проживающих в доме людей.

Так, рабочая температура радиаторов будет очень высокой, при прикосновении к ним можно получить серьезный ожог. Поэтому все радиаторы придется закрыть надежными декоративными решетками.

Обычные ПВХ трубы для такой системы не подойдут, поскольку они должны выдерживать высокое давление и температуру более 100 градусов. Эти же требования предъявляются и к остальным элементам системы. Трубы парового отопления должны быть медными или выполненными из оцинкованной стали.

Медные трубы – идеальный, но совсем не дешевый вариант коммуникаций для систем парового отопления. Для соединения этих труб понадобится сварочный аппарат

В любом случае этот момент бюджетным не назовешь

Вопросам безопасности должно уделяться самое пристальное внимание. Все монтажные работы, например, сварка медных труб, потребуют максимально качественного исполнения

Если соединение прорвет и в отверстие вырвется струя пара, кто-то из жильцов дома рискует получить серьезные ожоги.

Трубы из нержавеющей стали способны выдерживать такие характерные для систем парового отопления нагрузки, как высокая температура и повышенное давление в системе

Еще один недостаток отопления паром – повышенный уровень шума. Чтобы устранить эту проблему, следует правильно выполнить монтаж радиаторов. Их подвешивают на специальных антишумовых кронштейнах. Котел или печь лучше всего поставить в отдельном помещении. Кроме того, медные трубы можно поместить в толще стен, что также снизит уровень шума.

Наконец, регулировать температуру нагрева в комнатах при паровом отоплении немного затруднительно. Нельзя установить терморегулятор и просто уменьшить количество пара. Придется уменьшать количество топлива, что не всегда просто, или проветривать помещения. Перед началом работ по монтажу паровой системы отопления следует все эти моменты учесть.

Этапы установки системы:

План. В составлении плана присутствует необходимое согласование места установки батарей, котла, впускного клапана. Разрабатывается соответствующий чертеж отопления, заранее согласованный с органами госконтроля, санкционирующими установку отопительной системы;
После составления плана следующим пунктом является подготовка помещения к безопасной установке котельной

На данном этапе проводится заливка фундамента под котел и важные меры по защите помещения, такие как обшивка стен огнестойкими материалами (асбест, например) Данная мера является обязательной, так как возможные непредвиденные ситуации при установке (поломка, пропуск пара) могут привести к повреждениям вашего помещения;
Важно отметить, что котел монтируется внизу радиатора и труб, так как это создаст условия для прохода пара вверх по системе обогрева. И также позволит конденсату сливаться обратно в котел (если вы выбрали замкнутый тип системы парового отопления);
Монтаж радиаторов – либо методом сварки, либо резьбой; Важно! Соблюдайте герметичность при монтаже, избегая пропуска пара под высоким давлением трубы
Существует риск получения ожогов, а потому стоит обратить пристальное внимание на эти параметры.
Монтаж котла и последующее его тестирование

В данном случае необходима помощь соответствующих специалистов, которые проведут полноценный запуск отопительной системы в вашем доме с учетом всех показателей и норм
Данный этап очень важен, так как при его игнорировании возможен риск взрыва системы, пропуска пара из труб, что может привести к травмам, ожогам и повреждениям вашего дома и близких.

https://youtube.com/watch?v=Au7gLmAsFh0

Инструкция по проектированию систем отопления

Если подойти правильно и с умом, то сделать проектирование систем отопления и водоснабжения можно и самостоятельно. Сначала выберите подходящую именно вашему дому систему. Многие дома в сельской местности находятся на печном отоплении. Оно надёжно, проверено веками. Но есть небольшие минусы: нужно регулярно заготавливать дрова и в доме часто возникают перепады температуры.

Печь является одним из самых простых способов устройства отопления частного дома

Изучите примеры проектов системы отопления. Посмотрите, насколько подходят вам системы отопления с использованием электричества и газовых котлов. Если вы уверены в бесперебойной подаче электроэнергии, то можете их использовать. Котлы не имеют тех недостатков, которые есть у печи, но зато зависят от электроэнергии. Поэтому хорошим решением может быть комбинированное отопление. Оно включает в себя дровяную печь и котёл, например, газовый. Тогда вы будете меньше зависеть от различных неожиданностей.

Для начала нужно знать объём и площадь помещения, которое будет отапливаться, выполнить все замеры и сделать таблицу, в которой вы будете суммировать объёмы жилых и подсобных помещений. Сделайте её удобной для вас, чтобы было понятно и просто посмотреть нужную информацию. Затем на схеме дома выделите те места, где вы хотите монтировать отопительные приборы (такие, как: стояки, печи, котлы, радиаторы и так далее). Сделайте схему разводки труб отопления, конечно, если такие у вас предусмотрены.

Чертеж системы отопления

Когда делается проектирование и расчет систем отопления, необходимо принимать во внимание взаимное расположение жилых помещений. Если дом имеет больше одного этажа, нужно будет составлять поэтажный план и указывать места, где будут установлены дымоходы, стояки и другие коммуникации

Обязательно необходимо предусмотреть систему защиты дома от возгорания. Особенно это нужно, если решено использовать печное отопление, особенно там, где трубы отопления будут выводиться наружу.

Разработка проекта отопления учитывает и расположение дома по отношению к розе ветров и даже сторон горизонта. Хорошо бы иметь данные о ветровой нагрузке в среднем за год, они позволят сделать отопление эффективнее и экономичное. И правильно рассчитать нужную мощность и количество приборов отопления.

Карта ветровой нагрузки России

Принимая во внимание выбранный вами тип отопления, приготовьте материалы, инструменты и оборудование, которое вам понадобиться. Для облегчения работы можно составить подробный список всего необходимого

Просчитать финансовые затраты. Совсем не обязательно приобретать материалы в большом количестве, про запас.

В том случае, если вы затрудняетесь выполнять проектирование систем отопления и вентиляции сами, лучше воспользуйтесь услугами профессионалов. Они проведут консультацию,  во время которой будут рассмотрены все технические и организационные вопросы по проектированию отопительной и других инженерных систем. На основе данных по вашему дому проектировщиками будет выполнена программа для проектирования отопления и вы узнаете,  сколько стоит проект отопления.

https://youtube.com/watch?v=JvkIH_HzwXA

Программа для проектирования системы отопления выполняется при учёте технического задания, которое даёт заказчик, данных о доме, договоре на проектирование системы. Затем при встрече проектировщика и заказчика обсуждаются различные нюансы, техническое задание, определяется стоимость проектирования отопления. Если  у сторон нет вопросов и претензий друг к другу, они заключают договор

Очень важно на этом этапе выяснить уточнить нюансы. Это делается для того чтобы исключить в будущем различные недоразумения и недовольства

Бывает, что специалист выезжает на объект. Обычно это нужно, когда проектирование выполняется для уже построенного здания, что усложняет работу проектировщика.

Как рассчитать оптимальное количество и объемы теплообменников

При расчёте количества необходимых радиаторов, следует учитывать из какого материала они произведены. Рынок сейчас предлагает три вида металлических радиаторов:

• Чугун,
• Алюминий,
• Биметаллический сплав,

Все они имеют свои особенности. Чугун и алюминий имеют одинаковый показатель теплоотдачи, но при этом алюминий быстро остывает, а чугун медленно нагревается, но долго сохраняет тепло. Биметаллические радиаторы быстро нагреваются, но остывают значительнее медленнее алюминиевых.

При расчете количества радиаторов также следует учитывать и другие нюансы:

• теплоизоляция пола и стен помогает сохранить до 35% тепла,
• угловая комната прохладнее других и требует большего количества радиаторов,
• использование стеклопакетов на окнах сохраняет 15% теплоэнергии,
• через крышу «уходит» до 25% теплоэнергии.

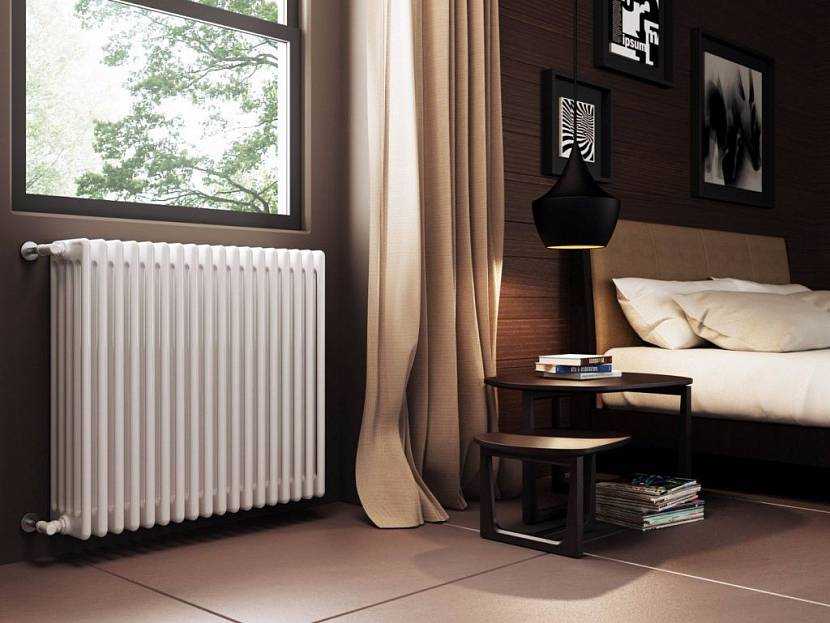

Количество радиаторов отопления и секций в них зависит от многих факторовИсточник amikta.ru

В соответствии с нормами СНиП, на обогрев 1 м³ требуется 100 Вт тепла. Следовательно, 50 м³ потребуют 5000 Вт. В среднем, одна секция биметаллического радиатора выделяет 150 Вт при температуре теплоносителя 50 °C, а прибор на 8 секций выделяет 150 * 8 = 1200 Вт. С помощью простого калькулятора считаем: 5000 : 1200 = 4,16. То есть, для обогрева этой площади нужно примерно 4-5 радиаторов.

Однако, в частном доме температура регулируется самостоятельно и обычно считается, что одна батарея выделяет 1500-1800 Вт тепла. Пересчитываем среднее значение и получаем 5000 : 1650 = 3,03. То есть, должно быть достаточно и трёх радиаторов. Разумеется, это общий принцип, а более точные расчёты делаются исходя из предполагаемой температуры теплоносителя и тепловыделения радиаторов, которые будут установлены.

Можно воспользоваться примерной формулой расчета секций радиатора:

N*= S/P *100

Значок (*) показывает, что дробная часть округляется по общим математическим правилам, N – количество секций, S – площадь комнаты в м2, а P – теплоотдача 1 секции в Вт.

Видео описание

Пример, как рассчитать отопление в частном доме при помощи онлайн-калькулятора в этом видео:

Заключение

Монтаж и расчет отопительной системы в частном доме – это главная составляющая условий комфортного проживания в нем. Поэтому к расчету отопления в частном доме следует подойти с особой тщательностью, учитывая множество сопутствующих нюансов и факторов.

Калькулятор поможет если нужно быстро и усреднённо сравнить между собой различные технологии строительства. В других случаях лучше обратиться к специалисту, который грамотно проведет расчеты, правильно обработает результаты и учтет все погрешности.

С этой задачей не справится ни одна программа, потому что в нее заложены только общие формулы, а калькуляторы отопления частного дома и таблицы, предлагаемые в интернете, служат лишь для облегчения расчетов и не могут гарантировать точности. Для точных правильных расчетов стоит доверить эту работу специалистам, которые смогут учесть все пожелания, возможности и технические показатели выбранных материалов и приборов.

Котел и трубы для парового отопления

Для эффективной работы системы парового отопления должен быть правильно подобран вид и мощность парового котла (парогенератора). Существует несколько видов паровых котлов, которые могут работать на разном топливе:

• газовые;
• твердотопливные;
• жидкотопливные;
• универсальные или комбинированные, которые могут работать на нескольких видах топлива.

Как и при водяном отоплении, наиболее экономично выгодными являются паровые котлы, работающие на природном газе. В том же случае если дом не газифицирован, то придется использовать котлы на твердом или жидком топливе.

Кроме вида котла, необходимо правильно подобрать и его мощность. Она должна соответствовать общей площади помещений, которые необходимо будет обогревать. В среднем, считается, что для 10 м2 помещения высотой до 3 м достаточно 1-1,2 кВт тепловой мощности:

• для дома, площадью 100 м2 будет достаточно котла мощностью 10-15 кВт;
• для дома, площадью до 200 м2 – 20-25 кВт;
• до 300 м2 – до 30-35 кВт.

При этом многое зависит от того насколько утеплен дом. Качественное утепление дома современными материалами может снизить его теплопотери, а следовательно, и уменьшить количество необходимого тепла для его обогрева, а значит и мощность котла, на 30-50%.

Какие трубы используются для парового отопления

Как уже упоминалось, в трубах систем парового отопления достаточно высокая температура теплоносителя (пара) – 100оС и даже больше. Поэтому для такого отопления подойдут только металлические трубы разных видов:

• стальные – обычные, оцинкованные или из нержавеющей стали;
• медные.

Использование для разводки обычных стальных труб наиболее экономичный вариант. Они достаточно надежные и прочные, но подвержены коррозии. Но оно, как правило, предполагает проведение сварочных работ. Трубы, оцинкованные или из нержавеющей стали отличаются коррозионной устойчивостью, но стоят дороже и используются для монтажа реже.

Из чего состоит система отопления?

Основным элементом отопительной конструкции является котел. Выбор центрального агрегата основывается на требуемой мощности. Для ее выяснения необходимо разделить общую площадь дома на удельную мощность.

Таким способом выясним минимальную мощность отопительного котла, способного обеспечить теплом все жилые помещения. К полученному числу обычно прибавляют 25%, тем самым возлагая на агрегат оптимальную нагрузку и оставив запас мощности на случай непредвиденных морозов.

Современные отопительные котлы снабжаются электронной системой управления и другими необходимыми элементами. Помимо отопительного котла проект отопления включает в себя схему разводки труб и радиаторов.
