Теплый пол под плитку электрический пошаговая инструкция

Подгруппа – электрический кабельный теплый пол

Кабельный теплый пол в катушке (в бухте, на метр)

Системы нагревательных кабелей для пола достаточно популярны среди производителей. И многие из них предлагают купить уже готовый комплект. Среди лидеров на рынке можно выделить компании Devi (Дания), Caleo (Южная Корея), Теплолюкс (Россия). Цена за комплект варьируется от 10 000 до 37 000 руб. в зависимости от мощности обогрева, длины и вида кабеля.

Комплектация также оказывает влияние на стоимость. Есть варианты включающие в себя только кабель, регулятор и датчик, а некоторые содержат даже инструмент для монтажа. Снизить стоимость приобретения можно, если комплектовать систему отдельно. Например, цена кабеля DEVIflex (100 Вт) – 3 850 руб./10 м.п., терморегулятор с датчиком обойдутся в 6670 руб.

Плюсы: относительная дешевизна, хорошо подходит для использования под плитку;

Минусы: сложность расчета и монтажа, уменьшается высота помещения на 50-100 мм.

Рекомендуем подробное описание – устройство электрического теплого пола

Кабельный теплый пол в матах

Такой вариант целесообразно выбрать тем, кто планирует выполнять монтаж самостоятельно. Цена на примере Devimat составляет от 4 950 до 22 750 руб. На стоимость влияет площадь мата, его мощность, вид используемого греющего кабеля.

Плюсы: более тонкий кабель, простота расчета, маты удобно раскладывать (сетку, на которой крепится кабель можно разрезать) и монтировать, выдерживается постоянное расстояние между витками кабеля, нет нужды заливать стяжку, за счет толщины теплого пола высота потолка уменьшается на 10-30 мм;

Минусы: более высокая стоимость матов (на 25-30% по сравнению с кабельной системой).

Маты

Электрические маты – модифицированный теплый пол, с помощью которого можно облегчить процесс монтажа. Они представляют собой плотную сетку-основание, на которой укреплен кабель. Ширину шага в таком случае рассчитывать не нужно. Достаточно раскатать маты в нужно направлении, зафиксировать сетку и осуществить минимальную стяжку. Чем хорош такой вариант?

Мощность у матов выше, чем у классического электрического подогрева. Она составляет от 160 до 180 Вт/кв. метр. Поэтому это более энергопотребляющий вариант. Однако большинство выпускаемых модификаций снабжено терморегуляторами с контролем от перегрева, что значительно увеличивает сроки эксплуатации.
Монтаж с подложкой из термоизолирующего материала позволит сократить расход энергии при работе термоматов.
Небольшой слой стяжки (до 3 см) увеличит теплоотдачу, в этом смысле термомат наиболее эффективный вариант кабельного пола.
Монтаж можно произвести самостоятельно, так как система снабжена всеми необходимыми терморегуляторами и датчиками.

Современные компании, специализирующиеся на подобном оборудовании выпускают большое количество разновидностей электрических матов с различными дополнительными характеристиками: с одно- и двухжильными кабелями, в виде сэндвича с термоизолирующей подложкой, который не требует стяжки и так далее.

Монтаж тёплого пола Electrolux

Существенными недостатками можно назвать высокую стоимость и энергопотребление такого подогрева. Какой вариант лучше выбрать – зависит от ваших финансовых возможностей.

Какой электрический пол лучше — сравнительная таблица

Параметры	Кабельный теплый пол	Нагревательные маты	Инфракрасный теплый пол
Способ монтажа	Монтируется под бетонную стяжку толщиной не менее 3 см.	Монтируется в слое плиточного клея или в стяжке, зависит от типа напольного покрытия.	Пленка укладывается непосредственно под покрытие.
Виды напольного покрытия	Т. к. применение стяжки обязательно, то подходит для любых покрытий.	Плитка, керамогранит, деревянный пол. Возможен монтаж под ламинат, паркетную доску, ковролин, но необходим слой стяжки не менее 20 мм.	Любое напольное покрытие, но если для крепления покрытия требуется применение клея или стяжки, то необходимо на пленку уложить слой гипсокартона.
Возможность использования в качестве основного источника отопления	Возможно	Только как дополнительный источник	Возможно
Максимально возможная мощность	110 Вт/м2	160Вт/м2	220 Вт/м2
Возможность укладки на различные поверхности	Пол, стены	Пол, стены	Любые поверхности
Возможность придания нужной формы	Есть	Есть	Пленку можно резать с шагом в 25 см.
Экономичность энергопотребления по сравнениюс конвекционными обогревателями	Средняя	Средняя	Высокая
Уровень безопасности	Высокий	Высокий	Высокий
Способ прогрева	Равномерная конвекция	Равномерная конвекция	Прогревает все предметы
Возможность повторно использовать в другом помещении	Нет	Нет	Есть
Электромагнитное поле	0,25 мкТл	0,25 мкТл	Практически нет
Срок службы	Более 30 лет	Более 30 лет	Более 30 лет
Гарантия	15 лет	20 лет	20 лет

Чтобы еще лучше понять особенности каждого вида электрического теплого пола, предлагаем посмотреть следующее видео.

Разновидности электрических полов: нагревательные маты

Когда стяжку пола делать не планируется, для обустройства отапливающей конструкции можно приобрести термоматы. Принцип действия их такой же, только нагревательный кабель располагается на стеклосетке, а не в стяжке. Установка нагревательных матов очень проста, их нужно раскатать по комнате и включить в сеть, а затем укладывать финишное покрытие. Соединять их между собой можно с помощью специальных разъемов, что позволяет осуществлять монтаж на любых площадях.

Одним из недостатков такой системы обогрева считается ее маленькая мощность, примерно 10 Вт/м. Но именно это позволяет укладывать термоматы в слой клея под плитку, а также под ламинат без заливки бетонной стяжки.

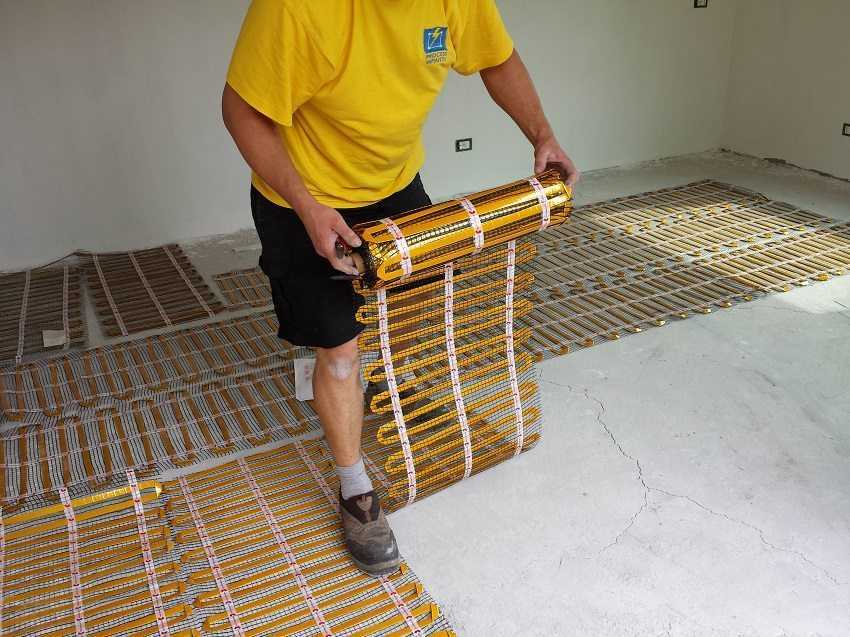

Укладывать нагревательные маты электрического тёплого пола очень просто.

Рейтинг лучших видов теплых полов самые популярные модели

Теплые полы стали неотъемлемой частью комфорта множества домов. Эти конструкции способны не только создать уют в квартире, но и существенно сэкономить семейный бюджет. Используя дополнительное отопление, вы сможете максимально снизить потребление энергетических ресурсов и повысить уровень жизни. Рейтинг теплых полов даст возможность оценить преимущества и недостатки различных моделей и производителей, чтобы сделать правильный выбор, основываясь на реальных данных.

Energy – британские стандарты качества

Energy – это британский производитель технологичных теплых полов, которые отличаются оптимальной мощностью и экономичностью потребления ресурсов. Если вы задаетесь вопросом о том, какой производитель электрических теплых полов под плитку лучше, тогда можете смело выбирать Energy.

Клиенты выделяют следующие преимущества данного бренда:

доступная цена,
экологическая чистота материалов,
простота и удобство монтажа,
длительный срок эксплуатации.

Перед покупкой теплого пола ознакомьтесь с его основными характеристиками.

Такие технические характеристики обеспечивают оптимальные эксплуатационные условия, которые позволяют оценить все достоинства электрических теплых полов.

Теплолюкс – отечественный производитель теплых полов

Elite 18ТЛБЭ2-23 – самая удачная модель компании Теплолюкс, которая поставляет электрические контуры за рубеж. Именно высокие стандарты качества и соответствия нормам экологической безопасности и долговечности позволили производителю выйти на международный рынок. Рейтинг теплых полов под плитку всегда включает эту отечественную компанию, которая радует надежностью и ответственностью.

Изделия данного бренда имеют следующие достоинства:

высокая мощность,
оптимальная длина провода,
широкий диапазон использования.

Модель Elite 18ТЛБЭ2-23 предлагает потребителям нагревающий кабель длиной 23 метра – этого вполне достаточно для полноценной работы системы. Продукция бренда является альтернативным вариантом при отсутствии возможности приобретения зарубежной модели с оптимизированными характеристиками.

DEVI – первенство среди производителей теплых полов

Компания DEVI занимает лидирующую позицию на рынке греющих кабелей. Производитель предлагает клиентам в качестве неоспоримых достоинств 20 лет гарантии, высокую мощность и практичность использования. Средняя цена продукции позволяет широкой аудитории использовать современные технологии и электрические кабели высокого качества.

По отзывам покупателей можно судить о минимальном количестве брака, что выгодно выделяет эту компанию среди конкурентов. Рейтинг теплых полов рекомендует данный бренд по следующим причинам:

долговечность эксплуатации,
экологическая чистота материалов,
саморегулирующая технология управления,
высокая мощность обогрева.

Модели DEVI можно использовать, как в доме, так и на открытых территориях. Такие возможности предоставляются довольно редко, поэтому изделия данного бренда являются популярными и востребованными.

Caleo – вершина функциональности и надежности

Caleo – это корейская компания, которая достигла совершенства в производстве пленочных полов с подогревом. Использование инновационных технологий позволило бренду завоевать лидирующие позиции на рынке и выйти на международный уровень работы.

Лучший электрический теплый пол под плитку

Если говорить о термоматах, то их можно укладывать на любую черновую поверхность, при этом не обязательно ее выравнивать. После соединения матов и подключения их к сети, на них при помощи плиточного клея укладывают плитку. Этот вариант теплого пола является самым лучшим для укладки под плитку.

Электрический мат – лучший вариант для укладки под плитку

При укладке пленочного инфракрасного пола, есть определенные ограничения. Некоторые его виды нельзя монтировать под плитку, поэтому перед покупкой, надо обязательно задать вопрос продавцу или самостоятельно изучить инструкцию. ИК-пленка должна укладываться только на выровненную поверхность и под плитку используется очень редко.

Кабельный пол рекомендуется укладывать в стяжку, которая увеличивает эффективность его работы. Вначале монтируют кабель и заливают 4-7 см стяжки, а после ее высыхания, укладывают плитку.

Керамическая плитка обладает целым рядом достоинств, единственный недостаток – она холодная. Теплый пол под плитку электрический поможет сделать пребывание в ванной комфортным.

С правилами монтажа теплого пола под плитку вы можете ознакомиться здесь.

Плюсы и минусы электрополов

Электрические теплые полы позволяют быстро добиться равномерного и высокоэффективного прогрева помещения. Тепло от них поднимается с напольного покрытия сразу по всей комнате, где уложена рассматриваемая система обогрева. От батареи тепловые потоки еще должны разойтись от окна до дальних углов. При этом немалая часть нагретого радиаторами воздуха так и останется под потолком, где он никому не нужен.

Преимущества электрического теплого пола

Достоинства теплые полы на электричестве имеют следующие:

Универсальность – подобные системы разрешается укладывать в спальнях, прихожих, кухнях и ванных комнатах.
Отсутствие даже минимального риска протечек воды.
Возможность точной регулировки по температуре.
Подключение к обычной электросети без каких-либо ухищрений и установки дополнительного оборудования вроде котлов или бойлеров.
Минимальный срок от начала работ до ввода в эксплуатацию – монтаж пленочного электропола в небольшой комнате до 15 м2 занимает от силы день.
Равномерный прогрев по всей обогреваемой площади над обогревательной системой.
Возможность укладки сверху практически любого напольного покрытия – кафельной плитки, линолеума, керамогранита, ламината и т.д.
Простота ремонта и высокая надежность – при правильном монтаже риск короткого замыкания минимален.
Отсутствие необходимости в сложном обслуживании и сезонной подготовке накануне зимы.
Минимальная нагрузка на межэтажное перекрытие – электрические кабели и маты весят относительно немного, а также не требуют тяжелой толстой стяжки из бетона.

При большой площади обогрева теплый пол, работающий от электросети, потребляет достаточно много энергии в киловаттах за час. Ему требуется порядка 100–200 Вт/м2. Однако в подавляющем большинстве случаев такой системе хватает существующей сети на 220 В. Подключить ее к электропитанию даже легче, чем выполнить подключение водонагревателя к водопроводу или посудомоечной машины к канализации.

Распределение температуры в системе теплый пол

Среди минусов электрических полов для обогрева числятся:

Высокое энергопотребление.
Возможные проблемы, связанные с короткими замыканиями и поражением током.

Согласовывать подключение рассматриваемого электрооборудования, как в случае с газовым котлом, у коммунальщиков и энергетиков не требуется. Главное чтоб электросеть коттеджа или квартиры была рассчитана на подсоединяемую нагрузку. Если свободных мощностей не хватает, то придется прокладывать еще один кабель от ближайшего трансформатора. А это может вылиться в немалые деньги.

Экономия электроэнергии при эксплуатации теплого пола.

Лично я считаю, что электрический теплый пол не самый экономичный вариант основного обогрева помещения. Однако, ходить по полу нагретому до 22⁰ С, достаточно комфортно даже если температура самого помещения несколько ниже.

Как сэкономить электричество?

Сколько тепла ушло — столько и придется добавить. Чтобы поддерживать необходимую температуру, необходимо максимально исключить потери тепла через пол, потолок, стены, окна, двери. Позаботьтесь об утеплении квартиры или дома.
В случае с теплыми полами, необходимо при монтаже уложить специальную фольгированную подложку.
Правильно рассчитайте площадь обогреваемой поверхности с учетом мебели, углов, колонн и т.п. Под мебелью или ванной нет никакой необходимости укладывать теплый пол. Не укладывайте пол и вплотную к стенам.
Правильно настроенный терморегулятор позволит сэкономить в 2 или 3 раза больше. Если никого нет дома, то и включать полы нет смысла. Программируемые и дистанционно управляемые модели Вам в помощь!
Можно снизить температуру на 1 — 2 градуса, это сэкономит около 5% электроэнергии.
Отнеситесь ответственно к выбору напольного покрытия. Например, плитка, ковролин, натуральный камень и линолеум обладают отличной теплопроводностью и являются лучшими для использования теплого пола. А доска, ламинат, паркет такими характеристиками похвастаться не могут, но применяются.
Используйте электрический теплый пол только в качестве вспомогательного источника тепла.

Виды инфракрасных полов

Теплые полы делят на виды: водяные и электрические.

В первых нагрев происходит через водопроводные трубы, принцип работы – непрерывная циркуляция горячей воды.

Вторые делят на подвиды: конвекционные и инфракрасные. В конвекционных системах греющий элемент – электрический кабель. В отличие от конвекционного обогрева, который рециркулирует холодный воздух, чтобы нагреть его, инфракрасный нагрев действует напрямую на тела с помощью излучения. Для обогрева воздуха требуется много энергии.

При инфракрасном воздействии количество энергии, необходимой для обеспечения комфорта, снижается до 50-60%. Так, инфракрасный излучатель мощностью 500 Вт достигает тех же характеристик, что и конвективный излучатель мощностью 1000 Вт за аналогичный период времени. Исходя из указанных различий, инфракрасные полы следовало бы выделить в особую группу, самую прогрессивную и современную, но пока их относят к категории электрических.

Разновидности инфракрасных полов – термические пленки или стержневые полы, карбоновые и графитовые. Именно эти новинки вошли в рейтинг. Отзывы в интернете показывают, что пленки практичнее, с ними проще обращаться.

Плёночный, кабельный или стержневой теплый пол: что выбрать

Выбор нагревательного кабеля для теплого пола основывается на таких рабочих параметрах как экономичность, удобство эксплуатации, эффективность и стоимость реализации такого проекта. В каждом из перечисленных случаев работа системы основана на использовании нагревающих проводов, которые способны преобразовать электрическую энергию в тепловую. При этом терморегулятор сможет регулировать объём вырабатываемого тепла, обеспечивая комфортные условия для пользователя.

Кабельный теплый пол: маты или провод

Выбор кабеля для теплого пола основан на нескольких базовых преимуществах подобных систем:

срок службы проводов существенно выше в сравнении с водяными системами;
экономичность в энергопотреблении: подобное оборудование потребляет не больше, чем обычная бытовая техника;
стоимость проекта варьируется в достаточно широком диапазоне в зависимости от выбранных комплектующих и способа их подключения.

В то же время среди недостатков такого варианта выделяют наличие электромагнитного излучения, которое сопровождает работу любого электрооборудования.

Также предстоит определиться с тем, что лучше для теплого пола маты или кабель. В первом случае предлагаются готовые изделия, которые выпускаются в заводских условиях. В данном случае нагревательный кабель фиксируется на полимерной сетчатой основе с выдержкой определённого шага. Их использование позволяет существенно ускорить процесс монтажа.

Именно поэтому маты используются чаще всего, использование кабелей рекомендуется в нескольких ситуациях. Габариты помещения могут быть не кратны ширине полотна мата. В такой ситуации можно поступить несколькими способами: выбирая между теплым полом из матов или кабелей можно использовать первый вариант, оставив часть поверхности без подогрева или второй для полноценного отопления. Также возможна ситуация, когда имеет место нестандартная планировка. В этом случае многое зависит от особенностей геометрии помещения, но при его сложной конфигурации имеет смысл использовать кабели как оптимальный вариант.

Стержневой тёплый пол

Основу конструкции в данном случае составляют карбоновые стержни, которые электрически соединены между собой и подключены к терморегулятору. Такую систему отопления принято называть интеллектуальной: она способна самостоятельно регулировать свою работу.

Важной особенностью их использования становится то, что есть возможность устанавливать (переставлять) мебель в соответствии с собственными вкусами и желаниями при этом исключена опасность перегрева элементов, их перегорание. Кроме того, есть возможность установки стержневого тёплого пола в помещениях с высокой влажностью

Характерный недостаток – высокая стоимость, которая стала причиной появления на рынке большого объёма контрафактной продукции.

Теплый пол пленочный или кабельный, какой лучше

Если сравнивать, какой теплый пол лучше инфракрасный или кабельный стоит обратить внимание на то, что при грамотной установке обеих систем будет обеспечен равномерный прогрев, экономичность. Скорость прогрева напольного покрытия у плёночных материалов будет существенно выше ввиду отсутствия стяжки, которая выполняется поверх нагревателя

Но в то же время такая система значительно быстрее остынет по той же причине.

Обе системы достаточно надёжны, но при этом есть вероятность механических повреждений от острых предметов плёнки в том случае, если в качестве напольного покрытия будет использоваться линолеум. С другой стороны только инфракрасный плёночный материал можно будет уложить на наклонные или вертикальные поверхности.
