Подробная фото и видео инструкция по изготовлению горелки на отработке из паяльной лампы

Меры безопасности

  • Горелка на маслах и других ГСП может быть опасна при неправильной установке и эксплуатации, чтобы избежать пожара, нужно соблюдать ряд мероприятий:
  • полы и стены из горючих материалов обшивают металлом или асбестовыми листами;
  • запас топлива хранят на безопасном расстоянии;
  • потеки масла необходимо своевременно удалять;
  • электрические элементы установки необходимо тщательно изолировать, чтобы избежать искрения в зоне распыления масла;
  • горелку нужно располагать вне досягаемости воздушных потоков и сквозняков.

Горелку с открытым соплом нельзя оставлять без присмотра в работающем состоянии! Горелка Бабингтона, в отличие от паяльной лампы, переделанной для работы на отработке — надежный и долговечный агрегат, не требующий сложного обслуживания. Достаточно периодически очищать топливную систему, бак и отстойник, продувать воздуховод в холостом режиме, а также следить за исправностью компрессора и масляного насоса. Исправная горелка — надежный и экономичный агрегат с длительным сроком службы.

Как выбрать паяльную лампу?

Чтобы подобрать оптимальную модель под конкретные задачи, необходимо уделить внимание следующим критериям:

Конструкция. Преимущественное большинство паяльных ламп обладает цельной конструкцией, однако, некоторые модели все же оснащаются удлинительным шлангом обычно на 1,5 м. Если планируется работать на весу, именно такая конструкция предпочтительна, особенно с учетом того, что саму горелку в любой момент можно пристегнуть к топливному резервуару. Жидкотопливные варианты гораздо дольше подготавливаются к работе, а если необходимо часто зажигать пламя, лучше выбирать газовые модели с пъезоподжигом.
Топливо. Лампы на бензине могут формировать пламя температурой 1 тыс. – 1,1 тыс. градусов, а для заправки бачка достаточно воспользоваться услугами любой заправочной колонки. Для газовых же вариантов стоимость заправки выше, так как газ зачастую приходится покупать в баллонах. Другая сторона медали – именно газовые модели более легкие, а потому для эксплуатации на весу адаптированы лучше.
Газовые баллоны – бывают двух видов: с клапаном и без него. Первый тип позволяет подстраивать расход газа, тем самым регулируя величину и температуру струи пламени. Баллоны второго типа (прокалываемые) более дешевые, но тех преимуществ, естественно, не имеют.

Вместительность топливного резервуара. Для функционирования бензиновых моделей на протяжении часа необходимо выбирать модель вместительностью от 1 литра. Преимущественно лампы этого типа и не изготавливаются меньшего объема, по этой причине трудностей с выбором не возникает.
Обслуживание

Для паяльных ламп важно удобство обслуживания, так как в процессе эксплуатации периодически будет появлятся потребность в очистке форсунки, промывки топливного резервуара от осадка. Также может возникнуть необходимость очистки и ремонта ручного насоса

По этой причине желательно, чтобы лампа была полностью разбираемая, что позволит заменить вышедшие из строя элементы, например, уплотнительные прокладки.

На паяльные лампы производитель обычно предоставляет годовую гарантию, в то время как все изделия рассчитаны на работу в течение 5 лет.

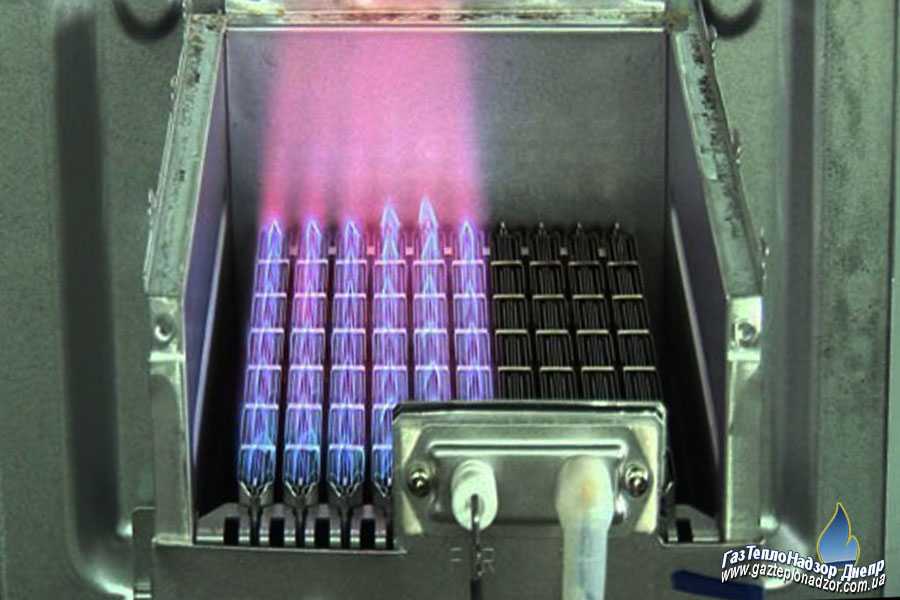

Настройка оборудования

Напольные газовые котлы с атмосферной горелкой можно настроить самостоятельно. Наддувные же системы регулируются автоматическим блоком управления, не требуют дополнительной настройки.

Схема действий при настройке одноступенчатого оборудования:

  1. Установить устройство на котле.
  2. Подсоединить к газопроводному патрубку.
  3. Проверить на абсолютную герметичность.
  4. Снять корпус горелочного оборудования.
  5. С помощью манометра сделать замеры давления газа на входе.
  6. Подсоединить к электричеству. Проследить, чтобы перемычки, фазы были подключены верно.
  7. В дымоходной трубе разместить газоанализатор.
  8. Запустить устройство.
  9. С помощью манометра снять показания давления на выходе из горелочного блока. Показания давления должны соответствовать параметрам, обозначенным в техпаспорте.
  10. Приток воздуха отрегулировать воздушной заслонкой.
  11. Показания газоанализатора также должны соответствовать всем нормам установки газового оборудования.

Настройка газового оборудования должна проводиться специалистами. Самые простые котлы открытого типа возможно настроить самостоятельно при наличии определенных навыков, знаний устройства горелочного блока. От качества работы горелки зависит эффективность котла, уровень его КПД, расход топлива. Поверхностно определить, что оборудование работает неисправно можно по изменившемуся пламени горелки.

Отопительная система, где главным элементом является газовая печь — распространенный вид обогрева частных домовладений и коттеджей. В пользу природного газа как источника тепла говорит многое: высокий КПД, экологичность, возможность сделать процесс отопления полностью автоматизированным. Само топливо тоже является самым недорогим в настоящее время, если, конечно, не брать в расчёт энергию ветра и солнечное излучение. Но эти способы пока не нашли своего широкого спроса из-за недоступной цены оборудования.

Качество газового отопления зависит от того, как эффективно работает газовая горелка для печи.

Принцип работы горелки Бабингтона

Несколько слов об истории изобретения. Рассматриваемый способ сжигания тяжелых фракций жидкого топлива появился относительно недавно – в середине прошлого века. Если точнее, то изобретатель Роберт С. Бабингтон (R.S. Babington) запатентовал свою горелку на дизельном топливе в 1969 году. Однако, срок действия патента давно истек и теперь ее устройство доступно всем интересующимся.

Изобретение Бабингтона по принципу работы в корне отличается от традиционных масляных горелок, где смесь воздуха и топлива впрыскивается форсункой под давлением:

  1. Отработка или дизель подается из бака насосом малой производительности.
  2. Топливо капает на рабочую поверхность – сферическую или наклонную. По ней горючее стекает вниз, образуя тонкую пленку.
  3. В центре указанной поверхности проделано отверстие малого диаметра (не более 0.3 мм), сквозь которое компрессор нагнетает сжатый воздух.
  4. Горелка Бабингтона на отработанном масле работает по следующему принципу: поток сжатого воздуха, выходящего через малое отверстие под давлением, отрывает часть масляной пленки от поверхности.
  5. В результате получаем струю топливовоздушной смеси, которая после розжига образует устойчивый факел пламени. Он направляется в топку печи или котла, нагревая стенки камеры либо водяную рубашку. Ниже на рисунке показана схема работы горелочного устройства:


Поскольку часть топлива течет мимо отверстия, организован сток обратно в бак

Здесь хорошо видно, что несгоревшие остатки отработанного масла стекают с полусферы в специальную емкость, а оттуда — обратно в главный бак. Из него топливо поступает на сжигание уже под небольшим давлением, причем предварительно подогревается для разжижения. Как видите, никаких фильтрующих элементов конструкцией не предусмотрено.

Подогрев отработанного масла или дизельного топлива перед сжиганием горелкой Бабингтона очень важен и вот почему:

  1. Нагретая отработка разжижается и образует более тонкую пленку на рабочей поверхности, которая хорошо распыляется потоком воздуха. Это способствует более эффективному горению.
  2. Чем мельче капельки жидкого топлива, взвешенные в струе, тем легче произвести розжиг котла или печи Бабингтона в ручном/автоматическом режиме.

Преимущества

Основное их отличие от других сварочных инструментов — стабильное ровное пламя очень высокой температуры при малом размере самого прибора. Пламя не задувается ветром, поэтому использовать горелку можно на незащищенной от ветра местности.

Внимание: открытый огонь требует соблюдения стандартных требований пожарной безопасности. При начале работы с инструментом горящая спичка подносится к соплу горелки, при этом подача газа происходит при слегка приоткрытых кранах

После того как загорелся газ, его подача увеличивается до того момента, как пламя станет ровным и стабильным. Регулировка подачи газа производится путем открытия вентилей или редуктора горелки

При начале работы с инструментом горящая спичка подносится к соплу горелки, при этом подача газа происходит при слегка приоткрытых кранах. После того как загорелся газ, его подача увеличивается до того момента, как пламя станет ровным и стабильным. Регулировка подачи газа производится путем открытия вентилей или редуктора горелки.

Важно! При запахе газа необходимо проверить, где происходит утечка. В случае обнаружения запаха необходимо сразу же приостановить работы и выключить прибор

Перед включением инструмента проверяются стыки разъемных соединений на предмет герметичности.

Особенности выбора кровельной газовой горелки

Строительная газовая кровельная горелка имеет довольно большое количество особенностей. При выборе учитывается:

  1. Как часто нужно проводить работы.
  2. Какой объем работы следует проводить.
  3. Насколько мобильным должен быть инструмент.
  4. Какой газ должен применяться.

Кроме этого отметим, что можно сделать своими руками горелку, работающую на газе. К особенностям самодельного варианта исполнения можно отнести следующие моменты:

  1. Конструкция достаточно сложна, изготовить ее своими руками можно только при соблюдении всех рекомендаций.
  2. Несмотря на самостоятельное изготовление конструкции, она справится со своими основными функциями.
  3. Магазинный вариант исполнения имеет высокую стоимость, самодельный можно изготовить при минимальных затратах.

Стоит учитывать, что при применении самодельных вариантов исполнения следует уделять внимание малейшим протечкам или другим неисправностям. Даже при выявлении малейшего дефекта работы следует приостановить и выполнить ремонт

Самые эффективные устройства 2018 года

Наиболее эффективные сертифицированные котлы и газовые горелки в этом году:

  1. Серия Bosch Greenstar. Котёл является небольшим, очень тихим, экологически чистым и использует экономичную технологию конденсации, обеспечивающую рейтинг AFUE 95%. Greenstar выпускается в двух моделях — combi для пространственного и безточечного нагрева воды или обогрева помещения, который может использоваться с резервуарами для ГВС. Он оснащён теплообменником с 5 — летней гарантией.
  2. Серия Брэдфорд Уайт Брут Элит. Котёл с 95% эффективностью имеет конденсационный многопроходный теплообменник из нержавеющей стали с усовершенствованной системой модуляции. Инновационные конструктивные особенности упрощают установку Brute Elite как в новых, так и в существующих системах отопления.
  3. Bradford White Brute Elite 125 Series. Настраиваемые модели на основе combi, только для обогрева, эффективны на 95% с помощью блока combi, обеспечивающего отопление и горячую воду из одной установки. Требуется только одно газовое соединение, одна вентиляционная система и встроенный расширительный бак и котельный насос, обладает хорошей доступностью для ремонта.
  4. Серия Buderus GB142. Конденсационный газовый котёл. Использует современную технологию конденсации с AFUE на 95%, настенный конденсатор Boer Buderus GB142 максимизирует теплотворную способность каждого м3 природного газа или сжиженного пропана.
  5. Boiler Alpine Series. Это природный или сжиженный газовый конденсационный водогрейный котёл с теплообменником из нержавеющей стали. Оборудованный системой управления котлом Sage2. 1 TM, поддерживающей несколько скоростей обжига также оснащён наружным сбросом и сенсорным интерфейсом.
  6. Carrier BMW Performance Series. 95% AFUE. Нержавеющая сталь. Модулирующий конденсационный котёл оснащён уникальным вертикально ориентированным теплообменником из нержавеющей стали, соотношением от 5 до 1, компактной конструкцией с малым весом, компактным настенным креплением, первичным и вторичным трубопроводом, с гарантией на 15 лет.

Ознакомившись с устройством и принципом работы газовых горелок и популярными моделями, можно без труда выбрать именно то, что подходит для ваших нужд.

История появления горелок на отработанном моторном масле

Горелки на отработке получили массовое распространение в нашей стране во второй половине 20 века. Население искало недорогой способ обогрева помещений.

Использование отработки, которая не стоила практически ничего, было весьма выгодным по сравнению с покупкой угля, дров и даже торфа, не говоря об отоплении газом или электричеством. Из-под рук домашних мастеров выходили более или менее экономичные и безопасные устройства.

Принцип их действия напоминал широко известный керогаз, работавший на керосине. Керосин испарялся, а пары его сжигались в отдельной пиролизной камере.

Главной проблемой таких устройств была сильная копоть и резкий неприятный запах из-за неполного сгорания топлива. Чтобы избежать этого, топливо сначала разлагали на фракции при высокой температуре, а потом дожигали эти фракции по отдельности.

В 1969 году английский изобретатель Роберт Баббингтон получил патент на свою печь, первоначально предназначая ее для работы на солярке. По истечении срока действия патента конструкция стала доступна для повторения, как промышленными предприятиями, так и домашними мастерами. Самодельная горелка на отработанном масле конструкции Баббингтона намного экономичнее и безопаснее других конструкций горелок.

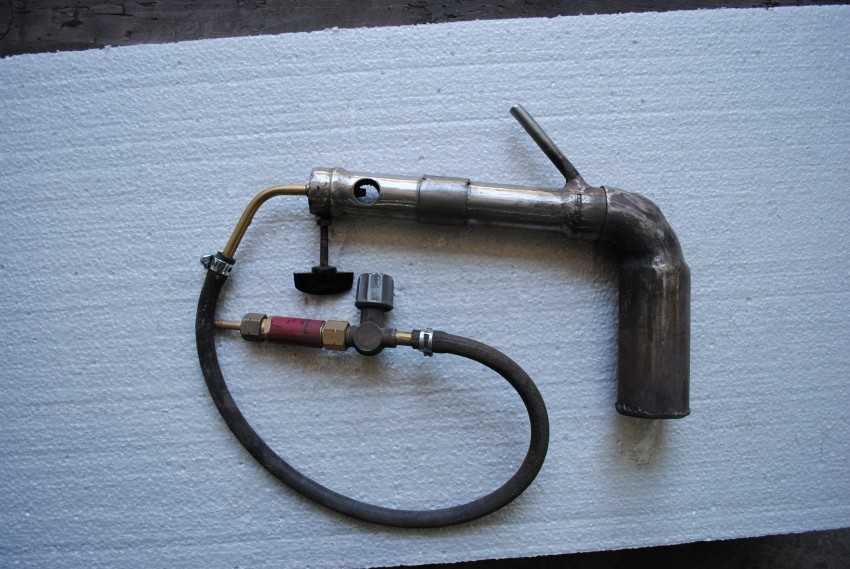

Как сделать газовую горелку своими руками

Приведем порядок действий, которому нужно следовать при изготовлении горелки:

  1. От латунной трубки необходимо отрезать фрагмент определенной длины, которая будет представлять собой корпус горелки. Длину подбираем из соображений удобства работы и с небольшим запасом на установку ручки.
  2. Проще всего использовать ручку от старого, отслужившего свое электропаяльника. За неимением таковой можно вырезать данный элемент из деревянного бруска. Вдоль оси деревянной ручки необходимо высверлить сквозное отверстие, в которое и будет установлена горелка. Для ее фиксации следует воспользоваться эпоксидной смолой.
  3. К торчащему из ручки концу трубки нужно прикрепить кран, снятый, например, со старого автогена. Место соединения следует герметизировать при помощи ФУМ-ленты или силикона.

Водородная горелка своими руками

Далее необходимо трубку-корпус с другой стороны заглушить и проделать здесь же отверстие диаметром 0,1 мм — это и будет форсунка. Выполнить столь малое отверстие не так-то просто, остановимся на этом подробнее.

Основные этапы

Сделать горелку или мини-горелку нетрудно по чертежам, как уже отмечалось, без самопроизвольного изменения параметров.

Корпус

Корпус, как правило, стальной. Для его изготовления подойдет латунный прут с шириной в 2 см. Из того же прута можно сделать рассекатель. Затем проделывается несколько отверстий, которые помогут сформировать циркуляцию кислорода в аппарате. Огонь, как известно, не существует без кислорода. Таких отверстий должно быть 4: каждое около 1 мм в диаметре. Их проделывают в стержне рассекателя горелки. Дальнейший шаг – запрессование рассекателя в корпусе прибора. Внутренний фланец устанавливается с зазором в 0,5 см. Эта щель впоследствии будет тормозить тот мощный поток газа, который подходит к запальнику.

Форсунка

Эта часть прибора обеспечивает подачу топлива из баллона наружу. Делают ее из металлического прута. В данный момент мастеру понадобится двухмиллиметровое сверло, чтобы в форсунке образовать глухое отверстие. А для перемычки потребуется четырехмиллиметровое сверло.

Затем на конец трубки приспосабливается шланг от редуктора, сделанный из тканевого или резинового специального материала. Закрепление же осуществляется хомутом путем применения обычной отвертки.

Сборка

Когда механизм точно закреплен верно, следует выставить в баллоне нужное давление, из него подать газ. Из шланга воздух после этого становится целиком вытесненным. Длина огня, если все детали расположены правильно, будет 40-50 мм. Есть и другой изготовления и сборки горелки, в данном случае – миниатюрной. Это устройство удобно тем, что его легче сделать самому, и держать его в руках можно без страха обжечься. То есть для тех, кто сомневается в своих силах относительно более сложного изготовления, и подходит этот вариант.

Что нужно для изготовления и сборки мини-горелки:

  • старая, вышедшая из строя газовая горелка;
  • тонкая медная трубка (10 мм);
  • медная проволока;
  • игла со шприца;
  • болт No 8.

А выполняется все так.

  1. Сначала подготавливается трубка для горелки (используется напильник).
  2. Форсунка выполняется из медицинского шприца.
  3. Трубка соединяется с проволокой.
  4. Соединяются 2 куска медной трубки.
  5. Вставляется регулировочный болт.
  6. Тестируется регулировка устройства.
  7. Выполняется штатив для горелки.
  8. Осталось проверить работоспособность прибора.

Из металлической трубы, из рукоятки от паяльной лампы и баллончика делают приборы на природном газе. Самодельный прибор подойдет для пайки меди, для ремонтных кровельных работ, для опаливания нужных деталей конструкций.

Рекомендации по выбору

В покупаемый комплект традиционно входят сама горелка, ряд насадок и сменный газовый баллон. Вид газа не сильно принципиален для работы инструмента.

Меняя насадки, можно применять горелку для:

  1. Разрезания;
  2. Разогрева покрытий, к примеру, снимая старую краску с металла;
  3. Плавки пластика.

Обратите внимание на тип пламени, которые дают насадки:

  1. Вихревое. Поток высокой концентрации, подходящий для большинства работ с высокой тепловой интенсивностью.
  2. Карандашное. Используют для создания тепла на небольшом рабочем пятне для точных работ.
  3. Так называемое Джамбо. Требуется для грубых теплоемких работ.
  4. Многоцелевое. Применяют для работы с низкой температурой, самое мягкое пламя.

При соблюдении правил безопасности и правильном выборе горелки этот инструмент будет долго радовать владельца и помогать в быту.

Особенности конструкции и принцип работы

Горелки данного класса имеют разные конструкции — от простейших сопловых аппаратов до более сложных с организованной воздухоподачей и пьезорозжигом. Существуют приборы с инжектором, такая конструкция способствует повышению производительности работ, а наличие обратного клапана снижает расход газа на выполнение работ.

Большинство портативных приборов, используемых в быту, принадлежат к инжекционным горелкам, в которых воздух процесса горения захватывается внутрь факела естественным путем из-за разряжения у его основания. Образование воздухотопливной смеси происходит в особой камере, а образовавшаяся газовоздушная смесь поджигается от искры.

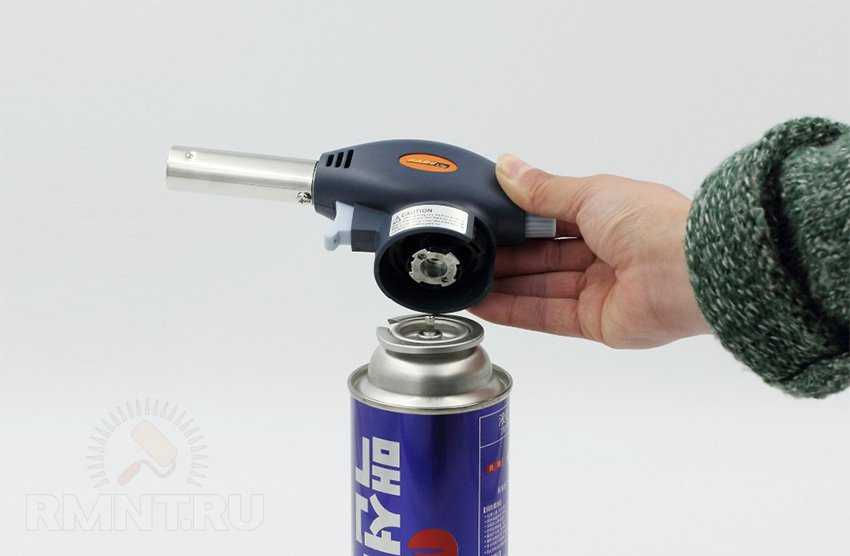

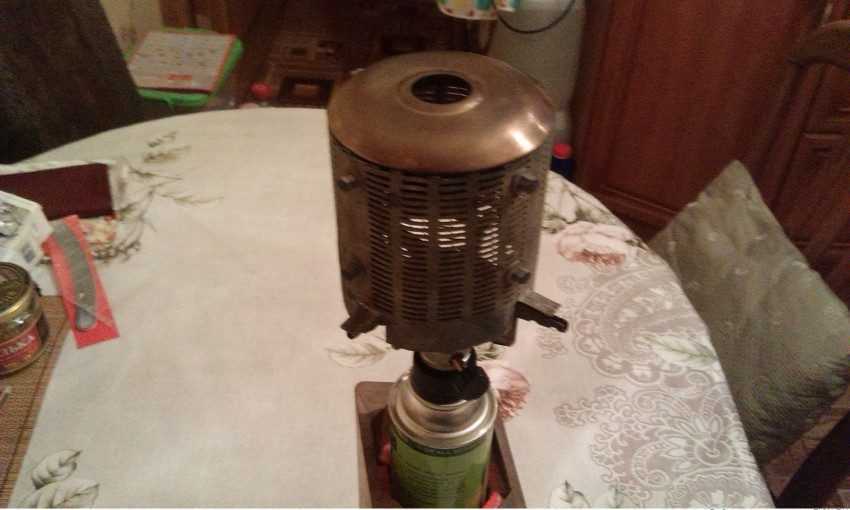

Горелка газовая на баллончик

Работа газовой горелки на баллончик делиться на три этапа:

  1. Подготовительная часть. На данном этапе воздуху и топливу придаются рабочие характеристики: направление движения, скоростной и температурный режим.
  2. Смешение. Образование горючей газовоздушной среды в необходимом соотношении.
  3. Горение. После попадания искры начинается реакция окисления химических элементов под воздействием кислорода с образованием факела в конечной точке сопла.

Современные горелки на баллончик с пьезоподжигом имеют дополнения, обеспечивающие автоматизацию и безопасность, когда устройство отключается при обнаружении неисправностей.

Несмотря на простую конструкцию минигорелок, при любых неисправностях пользователям запрещено проводить самостоятельные ремонтные работы, приборы должны быть утилизированы или переданы для ремонта специализированным организациям.

Резка металла. Оборудование и инструмент для кислородной резки

Для
металла и применяют следующие виды
сварки: кислородную, кислородно-флюсовую,
плазменно-дуговую, дуговую с электродом
и др. Наибольшее распространение получила
кислородная и плазменная резка, которая
подразделяется на разделительную, цель
которой – отделить одну часть металла
от другой, и поверхностную (огневую),
цель которой – срезать слой металла.

Процесс
газоплазменной кислородной резки
основан на сжигании металла в среде
кислорода, при котором пламя доводит
металл до температуры горения, а мощная
струя кислорода сжигает его и удаляет
образовавшийся шлак. Количество
выделяемого тепла при сжигании металла
достаточно велико. Это позволяет горячему
стекающему шлаку разогревать лежащие
ниже слои металла (более 1 мм).

Металл,
подлежащий кислородной резке, должен
удовлетворять следующим условиям:

температура
воспламенения металла в кислороде
должна быть ниже температуры его
плавления. Этому условию удовлетворяют
стали, содержащие до 0,7 % углерода.
Обычная резка металлов с большим
содержанием углерода невозможна. То
же происходит и при резке легированных
сталей,
с увеличением содержания примесей
ухудшаются условия резки даже при малом
содержании углерода;

температура
плавления окислов металла должна быть
ниже температуры плавления основного
металла. Чугуны и цветные металлы не
удовлетворяют этому условию, а,
следовательно, обычным способом не
режутся;

разрезанный
металл должен обладать минимальной
теплопроводностью.

Для
резки используется такое же оборудование,
как и для сварки, за исключением горелки,
вместо которой применяется резак
(рис.4.5).

Рисунок 4.5.
Кислородный резак

В
резаке конструктивно объединены
подогревающая часть и режущая.
Подогревающая часть аналогична сварочной
горелки. Режущая часть состоит из
дополнительной трубки 4 для подачи
режущего кислорода. В мундштуке находится
два концентрически расположенных
отверстия для выхода подогревающего
пламени 1 и режущей струи 2. Мундштук
резака 3 образует прямой угол со стволом.
При замене ацетилена другими горючими
газами в резаке увеличивают сечения
каналов инжектора и смесительной камеры.
Ручная резка вследствие неравномерности
перемещения резака и вибрации режущей
струи не обеспечивает высокого качества
поверхности реза, поэтому полость реза
механически обрабатывают.

По
назначению резаки подразделяются на
универсальные, позволяющие производить
разделительную резку различных фигур
в любом направлении, и специальные,
предназначенные для определенных
операций (для вырезки отверстий и т.п.),
а также для поверхностной резки.

Принцип функционирования паяльной лампы

Паяльная лампа может работать на керосине и бензине.

После заправки устройства нагнетается воздух в резервуар при помощи насоса, что позволяет создать повышенное давление внутри баллона с топливом. Избыточное давление воздуха обеспечивает вытеснение топлива в горелку, где происходит его сгорание и образование факела пламени. Для воспламенения горелки и ее стабильной работы ее требуется предварительно нагреть до определенного уровня. Для осуществления нагрева используется чашка для топлива, которая смонтирована под горелкой. Емкости одной чашки как правило вполне достаточно для того чтобы разогреть горелку до нужной температуры.

При достижении определенного температурного значения нагрева горелки, топливо, поступающее из резервуара в горелку, испаряется в испарителе. Газообразное топливо поступает в область сгорания и формирования факела пламени через специальный жиклер. В процессе горения испаряемого топлива происходить всасывание кислорода в область горения и поддержание процесса.

В процессе разогрева горелки воздух в резервуар в целях безопасности не закачивается, а запорный кран в этот момент должен быть закрыт. Запорный кран открывается только после того как осуществится разогрев горелки и испарителя. После открытия запорного крана проводится регулировка силы пламени. После окончания работы с прибором его выключают путем завинчивания запорного крана.

Правила безопасности

  1. При работе с огненными инструментами очень часто образуются искры, которые могут попасть на глазную роговицу и привести к потере зрения. Во избежание этого опасности работу следует вести в специальных темных защитных очках;
  2. Вначале работы регулирующие запоры следует открывать всего наполовину, а то и на четверть, и только потом разжигать смесь горелки;
  3. После розжига обязательно следует отрегулировать напор и мощность пламени для каждого конкретного случая;
  4. Запрещено разжигать от большого открытого огня или горящего предмета: пламя может перекинуться на близлежащие горючие предметы или одежду работника;
  5. Процесс розжига осуществляется серными спичками или небольшой зажигалкой, при непосредственном регулировании пламени;
  6. По окончании работ подача горючей смеси перекрывается запорными вентилями, что приводит к затуханию пламени горелки. По-другому гасить ее запрещено;
  7. После того, как прекращена работа горелки, следует тщательно проверить регулятор подачи топлива: он должен быть закрытым до отказа и накрыт защитным колпачком.

После этого прибор убирается в специальное место до следующего раза.

Классификация устройств

Промышленностью выпускается очень большое количество разнообразных по типу, назначению и конструкции газовых форсунок, которые строго классифицируются по виду топлива и способу подачи воздуха. Классификация по воздухоподаче:

  1. Атмосферные — это горелки, в которых подача воздуха происходит естественным путём, он захватывается в трубке Вентури струёй газа по принципу инжектора.
  2. Принудительные воздушные или импульсные горелки оборудованы вентилятором, обеспечивающим приток воздуха для сжигания топливовоздушной смеси, и отвод продуктов, возникающих в результате сгорания топлива.

Газовая горелка для печи в доме подразделяется по видам топлива:

  1. Газовая для сжигания газообразного топлива.
  2. Горелка для сжигания жидкого топлива.

Рекомендации

Чтобы изготовить горелку своими руками, можно обратиться к видео, которых много в интернете. Мастера подробно рассказывают, показывают, дают полезные советы и рекомендации.

В каждом деле можно столкнуться с различными неожиданностями, поэтому стоит внимательно просматривать их и обращать внимание, например:

для изготовления горелки использовать тугоплавкие металлы, потому что при горении может образоваться пламя более 1000о С.
использовать надежный кран, который перекрывает подачу газа.
особо обратить внимание на место подключения баллона.
для горелки подручными и неожиданными материалами могут быть насадки из: газовых горелок бытовой плиты или примуса, автомобильного насоса, пистолета строительного от монтажной пены и даже медицинские иглы. Они изготовлены из прочной стали и покрыты хромом, это придает им достаточную жесткость.
кран – это обычный сантехнический, а для соединения со всей конструкцией подойдут обычные сантехнические трубы с резьбой

В этом месте нет высоких температур.

Приспособление с применением двух иголок

Миниатюрная пропановая горелка своими руками изготавливается из 2 иголок. Одну иголку можно взять из насоса, а другую — из шприца. Еще подадобится две капельницы и компрессор от аквариума. Подключается приспособление к баллончику для зарядки зажигалок. Также понадобится проволока из меди.

Температура в такой горелке достигает 1000 градусов. Изготавливается она в следующем порядке:

Поступающий из баллончика газ смешивается в толстой игле с воздухом, идущим из компрессора. Состав смеси меняется регуляторами.

Если отсутствует компрессор

, заменить его можно пластиковой бутылкой:

Горелка готова к использованию.

Что это такое?

Газовой горелкой называется устройство для смешивания кислорода и топлива в газообразной фракции с целью перемещения смеси к выходу и ее непосредственному сжиганию на том же месте. В итоге работы горелки образуется устойчивый факел пламени. Горелка дает возможность получить контролируемый вид пламени, которым можно воспользоваться в процессе сварки, пайки, ремонта и бытовых процедур, во время готовки еды в полевых условиях. Чтобы газовое приспособление качественно выполняло свои функции, а также было безопасным для человека, его изготовление строго регламентируется ГОСТ 21204-97. Главными преимуществами таких приспособлений можно назвать следующие:

  • отсутствие надобности в предварительном прогревании;
  • простоту конструкции;
  • высокий показатель мощности;
  • легкость регулировки пламени;
  • отсутствие неприятного запаха;
  • низкую шумность;
  • компактные размеры переносных моделей;
  • малое количество нагара;
  • отсутствие надобности в частой очистке.

Простой вариант газовой горелки состоит из следующих элементов:

  • редуктора;
  • вентиля;
  • корпуса из металла;
  • жиклера;
  • головки;
  • узла крепления.

Чтобы приспособление правильно функционировало, должно произойти качественное перемешивание топлива и воздуха. Если в конструкции предусмотрены дополнительные элементы, то розжиг может быть автоматизирован. Принцип действия упрощенной горелки состоит в следующем:

  • подготовке – газ и воздух получают определенную скорость, температуру, а также направление;
  • соединении воздуха и нужного объема газа, чтобы в результате получить горючую смесь;
  • горении – в топке происходит процесс окисления, а из сопла на выходе выделяется тепло и свет.

Атмосферные инжекционные газовые горелки

Наша организация предоставляет весь комплекс услуг по установке, наладке, обслуживанию, ремонту горелочных устройств любых типов

Горелочные устройства подразделяются на два типа  – атмосферные (инжекционные) газовые горелки и дутьевые газовые горелки с закрытой камерой сгорания

Важное отличие газовых котлов друг от друга не во внешнем виде прибора, а в устройстве газовой горелки. Перед тем, как выбрать котел, важно решить: какая у него будет горелка, рассмотреть принцип их работы, особенности устройства, достоинства и недостатки. Что предпочесть и почему?

Атмосферные (инжекционные) газовые горелки. Принцип действия .

В атмосферной (инжекционой) газовой горелке  через эжектор подается газообразное топливо, которое благодаря тяге тянет за собой воздух из окружающего пространства, далее эта смесь поступает через отверстия в камеру сгорания, где воспламеняется.Иногда в инжекционных газовых горелках подсасывание необходимого количества горючего газа, давление которого близко к атмосферному, осуществляется энергией струи воздуха. В горелках полного смешения (с газом перемешивается весь необходимый для горения воздух), работающих на газе среднего давления, образуется короткий факел пламени, а горение завершается в минимальном топочном объёме. В инжекционные газовые горелки частичного смешения поступает только часть (40-60%) требующегося для горения воздуха (т. н. первичный воздух), который и смешивается с газом. Остальное количество воздуха (т. н. вторичный воздух) поступает к факелу пламени из атмосферы за счёт инжектирующего действия газо-воздушных струй и разрежения в топках. В отличие от инжекционных газовых горелок среднего давления, в горелках низкого давления образуется однородная газо-воздушная смесь с содержанием газа больше верхнего предела воспламенения; эти газовые горелки устойчивы в работе и имеют широкий диапазон тепловой нагрузки.

В целом, принцип работы схож с промышленными подовыми моделями. При таком сгорании над отверстиями в камере образуются факелочки с довольно низким по температуре пламенем. Данная конструкция самая простая, и достаточно надежная, что позволяет применять ее на всех типах котлов, от дешевых до дорогих.

Атмосферные (инжекционные) газовые горелки. Достоинства.

хорошее перемешивание газа и инжектируемого воздуха и поддержание, в определенных диапазонах, расчетного соотношения их количеств при изменении тепловой мощности горелки.

Основными недостатками горелок с одним газовым соплом являются:

значительная длина, особенно при больших тепловых мощностях: необходимость строгого совпадения оси сопла с осью горелки; высокий уровень шума, а горелок низкого давления — значительная длина факела и зависимость поступления вторичного воздуха от разрежения в топке.

Наши Контакты

Специалисты нашей организации выполнят монтаж, наладку, обслуживание, поверку газоиспользующего оборудования любых типов и объёмов в г.Днепр и Днепропетровской области.

Для проведения работ у нас имеются все соответствующие документы, выданные государственными органами, а также аттестованные государственными органами контроля, лаборатории.

+380 63-852-66-89   +380 96-669-11-03

Форма обратной связи. (Задайте вопрос, оставьте свои координаты, отправьте сообщение – и мы свяжемся с Вами в ближайшее время.)

Выводы и полезное видео по теме

Обзор горелки «пистолетного» типа, сравнение с паяльной лампой:

Разбор особенностей различных моделей:

В быту и на отдыхе горелка незаменима, когда возникает потребность что-то поджечь, разогреть или припаять. Она решает проблемы в холодное время года, выручает, если необходимо быстро произвести ремонтные работы на трубопроводе.

Однако, как и другие инструменты, горелка требует аккуратного обращения и соблюдения правил эксплуатации.

Подыскиваете газовую портативную горелку для решения бытовых задач? Или есть опыт применения таких устройств? Пожалуйста, оставляйте к статье, задавайте вопросы и участвуйте в обсуждениях. Форма для связи расположена ниже.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Руландия
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
