Сбои в электросетях частного сектора часто приводят к мгновенному выгоранию дорогостоящей бытовой техники. Монтаж системы защиты занимает от 3 до 6 часов, а стоимость базового комплекта оборудования начинается от нескольких тысяч рублей. Защита от перенапряжения в частном доме: полный гид по установке поможет избежать серьезных финансовых потерь. Правильный подход к подбору устройств гарантирует стабильную работу всей электроники.
Особенности подготовки к электромонтажным работам
Сложность установки защитных устройств оценивается как средняя, так как процесс требует базовых навыков работы с электрикой и понимания принципов распределения фаз. Время выполнения работ зависит от состояния существующего щитка и необходимости расширения DIN-рейки. Оптимальными условиями для монтажа считается сухое помещение с хорошим освещением, где обеспечен свободный доступ к вводному кабелю.
Комплектация системы защиты
Для обеспечения надежной работы сети потребуется определенный набор компонентов. Основной упор делается на совместимость номиналов устройств и сечение используемых проводников.
- Реле напряжения (однофазное или трехфазное)
- УЗИП (устройство защиты от импульсных перенапряжений)
- Медный кабель ПВ-3 (ПуГВ) соответствующего сечения
- Наконечники НШВИ для качественного обжима
- Шина заземления (медная или стальная оцинкованная)
- Дополнительный отрезок DIN-рейки
- Маркировочные бирки для кабелей
- Изоляционная лента или термоусадка
Расход материалов рассчитывается исходя из конфигурации щитка и количества фаз.
| Материал | Количество | Расход на точку | Примерная цена | |
|---|---|---|---|---|
| Реле напряжения | 1 шт. | 1 ед. | 3 500 руб. | 3 500 руб. |
| УЗИП | 1-3 шт. | по 1 на фазу | 2 000 руб. | 2 000 — 6 000 руб. |
| Кабель ПВ-3 (6 мм²) | 2-5 м | по потребности | 120 руб/м | 240 — 600 руб. |
| Наконечники НШВИ | 10-20 шт. | 2-4 на устройство | 5 руб/шт. | 50 — 100 руб. |
| Шина заземления | 1 шт. | 1 ед. | 400 руб. | 400 руб. |
Инструментарий для монтажа

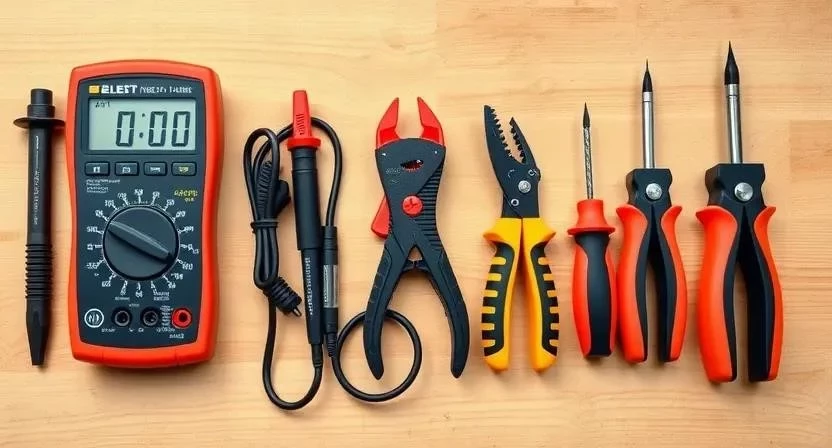

Правильный подбор инструментов ускоряет процесс и исключает повреждение изоляции или срыв резьбы на клеммах. Для работы с современными модульными устройствами рекомендуется использовать специализированный инструмент.
| Инструмент | Назначение | Статус | Рекомендация |
|---|---|---|---|
| Набор отверток (PH, PZ, SL) | Затяжка клемм и винтов | Обязательно | Диэлектрические ручки |
| Стриппер | Снятие изоляции с кабеля | Желательно | Автоматический тип |
| Мультиметр | Проверка напряжения и прозвонка | Обязательно | Цифровой с защитой |
| Пресс-клещи (кримпер) | Обжим наконечников НШВИ | Обязательно | Для сечения до 10 мм² |
| Индикаторная отвертка | Поиск фазы и проверка обесточивания | Обязательно | Светодиодная |
Организация рабочего пространства
Первоочередной задачей является обеспечение беспрепятственного доступа к электрощиту. Необходимо полностью отключить питание на вводном автомате, чтобы исключить риск поражения током. Рабочая зона должна быть очищена от посторонних предметов, а освещение организовано с помощью переносного фонаря или внешней лампы.
Подготовка электрощита к установке

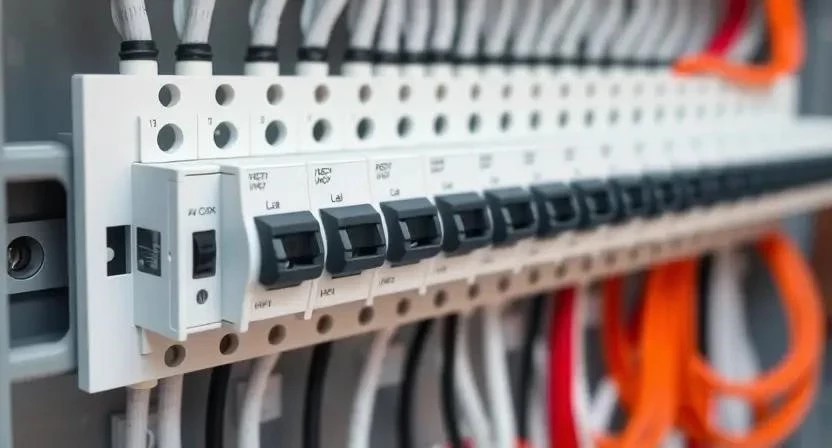

Ревизия существующего щитка позволяет определить, достаточно ли свободного места на DIN-рейке для размещения новых модулей. В случае нехватки пространства потребуется установка дополнительной рейки или замена щита на более вместительный. Все имеющиеся контакты следует очистить от пыли и окислов. Особое внимание уделяется проверке заземляющего контура: сопротивление заземления должно соответствовать нормам ПУЭ, иначе УЗИП не сможет эффективно сбросить импульсный разряд.
Пошаговая технология монтажа
Процесс установки требует строгого соблюдения последовательности действий для обеспечения безопасности и корректной работы системы.
- Полное обесточивание сети. Отключите вводной автомат и убедитесь с помощью мультиметра или индикатора, что напряжение на шинах отсутствует.
- Разметка мест установки. Определите позиции для реле и УЗИП. УЗИП всегда ставится максимально близко к вводу кабеля в дом.
- Монтаж реле напряжения на DIN-рейку. Защелкните устройство на рейке, убедившись в плотности прилегания корпуса.
- Подключение входных фаз и нуля. Соедините вводной кабель с верхними клеммами реле. Соблюдайте полярность: фаза на фазный вход, ноль на нулевой.
- Подключение нагрузки к выходу реле. Соедините выходные клеммы реле с групповыми автоматическими выключателями. Однажды при монтаже в старом щитке обнаружилось, что DIN-рейка была деформирована, что потребовало её полной замены перед установкой реле для исключения люфта.
- Установка УЗИП. Разместите устройство защиты от импульсных перенапряжений перед реле напряжения и автоматическими выключателями.
- Подключение УЗИП к шине заземления. Соедините выходной контакт УЗИП с шиной PE с помощью медного провода сечением не менее 6 мм².
- Проверка плотности затяжки. Проверьте все винтовые соединения. Недотянутый контакт приведет к нагреву и возможному возгоранию.
- Первое включение и настройка. Подайте питание. Установите верхний и нижний пороги срабатывания реле (обычно 245В и 190В) и время задержки включения.
- Тестирование системы. Проверьте работоспособность устройств, имитируя нагрузку и проверяя индикацию на панели реле.
Технические нюансы и рекомендации
Температура внутри щитка может влиять на точность срабатывания электронных компонентов, поэтому рекомендуется избегать установки реле вплотную к мощным автоматам, которые сильно греются. Качественное заземление является критическим фактором для работы УЗИП; без него устройство превращается в бесполезный модуль. Время задержки включения реле (обычно 10-60 секунд) необходимо для разряда конденсаторов в блоках питания техники. В одном из проектов отсутствие качественного заземления привело к тому, что УЗИП сработал некорректно при первом же скачке, не отведя ток в землю. Важно убедиться в совместимости модулей по номинальному току, чтобы устройство защиты не стало «узким местом» системы.
Типичные ошибки при установке
Многие начинающие монтажники допускают промахи, которые сводят на нет всю эффективность защиты.
- Использование провода слишком малого сечения, что ведет к перегреву.
- Отсутствие или плохой контакт заземления для УЗИП.
- Установка реле напряжения после всех групповых автоматов вместо вводного положения.
- Выбор устройства с номинальным током ниже, чем максимальный ток нагрузки дома.
- Игнорирование проверки затяжки контактов после первого месяца эксплуатации.
Столкнулся с ситуацией, когда владелец установил реле после всех автоматов, из-за чего само устройство осталось без защиты от короткого замыкания на вводе.
Экономический расчет системы
Стоимость реализации защиты зависит от выбранного бренда и сложности существующей сети.
| Статья расходов | Своими руками (руб) | С мастером (руб) | Экономия (руб) |
|---|---|---|---|
| Реле напряжения | 3 500 | 3 500 | 0 |
| УЗИП (комплект) | 4 000 | 4 000 | 0 |
| Расходные материалы | 1 000 | 1 000 | 0 |
| Работа по монтажу | 0 | 5 000 — 8 000 | 5 000 — 8 000 |
| 8 500 | 13 500 — 16 500 | 5 000 — 8 000 |
Эксплуатация и обслуживание
После завершения монтажа необходимо регулярно следить за состоянием индикации на модулях защиты. Раз в год рекомендуется проводить ревизию всех винтовых соединений, подтягивая их при необходимости. Срок службы модулей УЗИП ограничен количеством принятых импульсов, поэтому при срабатывании индикатора «замена» модуль следует заменить на новый.
Альтернативные способы защиты
Помимо модульных устройств в щитке, существуют и другие методы стабилизации сети.
- Инверторные стабилизаторы напряжения для всего дома.
- ИБП (источники бесперебойного питания) для серверов и котлов.
- Сетевые фильтры с варисторами для мелкой электроники.
- Реле-автоматы с функцией защиты от перенапряжения.
- Ограничители перенапряжения (ОПН).
- Онлайн-стабилизаторы с двойным преобразованием.
- Контроллеры напряжения с удаленным мониторингом.
Часто задаваемые вопросы
Какой бренд выбрать? Рекомендуется ориентироваться на проверенных производителей с официальной гарантией и наличием сервисных центров в вашем регионе.
В чем разница между реле и УЗИП? Реле напряжения отключает питание при выходе вольтажа за установленные границы (например, 260В), а УЗИП гасит сверхкратковременные импульсные скачки (например, от удара молнии рядом с линией).
Нужна ли защита в каждой комнате? Достаточно установить одну общую систему на вводе в дом, что защитит все подключенные цепи.
Влияет ли защита на счетчик электроэнергии? Устройства защиты потребляют ничтожно малое количество энергии, что не оказывает заметного влияния на показания счетчика.
| Этап монтажа | Контрольная точка | Ожидаемый результат |
|---|---|---|
| Обесточивание | Замер мультиметром | Напряжение 0В |
| Установка модулей | Фиксация на DIN-рейке | Отсутствие люфта |
| Подключение | Протяжка винтов | Жесткая фиксация кабеля |
| Настройка | Установка порогов | Соответствие 190В / 245В |
| Запуск | Подача питания | Индикация «Сеть в норме» |
