Замена традиционных проходных схем на автоматизированные системы позволяет управлять освещением из нескольких точек без прокладки сложных жгутов проводов. Процесс модернизации одного узла занимает около 2-3 часов и обходится в среднем в 1500-3000 рублей за точку. Умные реле вместо проходных выключателей упрощают электромонтаж и открывают доступ к сценариям автоматизации. Такая модернизация превращает обычный свет в полноценный умный дом освещение.
Особенности подготовки к электромонтажу
Работа с электрикой требует базовых знаний о фазе и нуле. Сложность монтажа оценивается как средняя, так как требует аккуратности при коммутации в ограниченном пространстве. Важнейшим этапом является проверка наличия нулевого провода в подрозетнике, так как многие модели реле требуют его для собственного питания. Без этого компонента потребуется либо поиск специального реле без нуля, либо частичная перекладка кабеля.
Комплектация для модернизации освещения
Для корректной работы системы необходимо подготовить полный набор комплектующих. Правильный подбор материалов исключает необходимость повторного демонтажа.
- Умное реле (протокол Zigbee или Wi-Fi)
- Соединительные клеммники WAGO
- Провод ПВС или ВВГнг для добора длины
- Изолента ПВХ
- Маркировочные бирки для проводов
- Кабельные стяжки (нейлоновые)
- Очиститель контактов (спрей)
- Защитные колпачки для проводов
| Наименование | Количество | Примерная цена | |
|---|---|---|---|
| Умное реле (Zigbee) | 1 шт. | 800 руб. | 800 руб. |
| Клеммники WAGO | 10 шт. | 20 руб. | 200 руб. |
| Провод ВВГнг 3х1.5 | 2 м | 50 руб/м | 100 руб. |
| Изолента | 1 рулон | 60 руб. | 60 руб. |
| Маркеры кабельные | 1 набор | 100 руб. | 100 руб. |

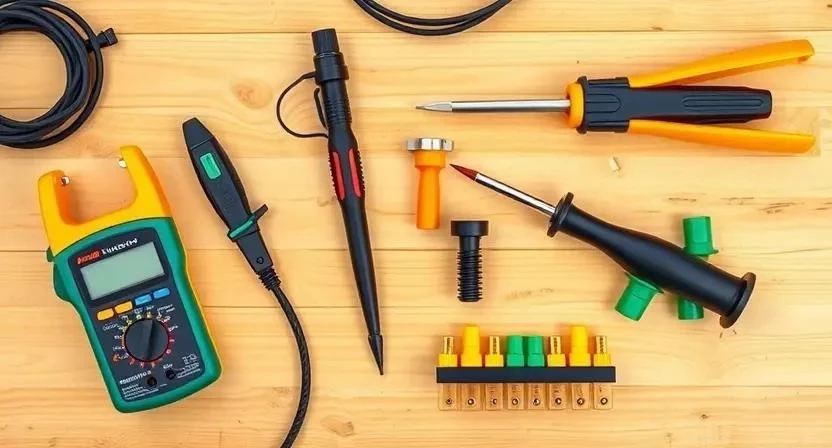

Инструментарий для установки
Качественный инструмент обеспечивает безопасность и скорость выполнения работ. Использование профессионального стриппера предотвращает повреждение жилы провода.
- Индикаторная отвертка
- Стриппер для зачистки изоляции
- Плоскогубцы с изолированными ручками
- Цифровой мультиметр
- Компактный фонарик
- Набор диэлектрических отверток
- Нож строительный с выдвижным лезвием
| Инструмент | Назначение | Приоритет |
|---|---|---|
| Индикаторная отвертка | Поиск фазы | Обязательно |
| Стриппер | Снятие изоляции | Обязательно |
| Мультиметр | Проверка напряжения | Обязательно |
| Плоскогубцы | Загиб и обрезка жил | Обязательно |
| Фонарик | Освещение в подрозетнике | Желательно |
Организация рабочего пространства
Обеспечение свободного доступа к выключателям позволяет ускорить процесс монтажа. Мебель сдвигается от стен, а пол застилается защитной пленкой для предотвращения загрязнения строительной пылью. Организация освещенного рабочего места с использованием переносного фонаря гарантирует безопасность при работе с проводами.
Подготовка электропроводки
Электропитание полностью отключается на главном распределительном щитке. Старые проходные механизмы аккуратно демонтируются из подрозетников. Провода маркируются с помощью бирок для исключения ошибок при последующей коммутации. Подрозетник очищается от остатков старой изоляции и пыли.
Пример из опыта: Однажды я забыл промаркировать провода в сложной трехточечной схеме, что привело к потере лишнего часа на поиск фазы с помощью мультиметра. Всегда подписывайте каждый провод сразу после демонтажа.
Процесс монтажа и настройки
Технология монтажа умного реле требует строгого соблюдения последовательности действий для обеспечения электробезопасности.
- Полное обесточивание линии на щитке (5 мин).
- Демонтаж старых механизмов выключателей (10 мин).
- Анализ схемы: поиск фазы и проверка наличия нулевого провода (15 мин).
- Подключение питания (L и N) к соответствующим контактам умного реле (10 мин).
- Подключение клавиш выключателя к управляющим контактам (S1/S2) реле (15 мин).
- Подключение нагрузки (ламп) к выходному контакту реле (10 мин).

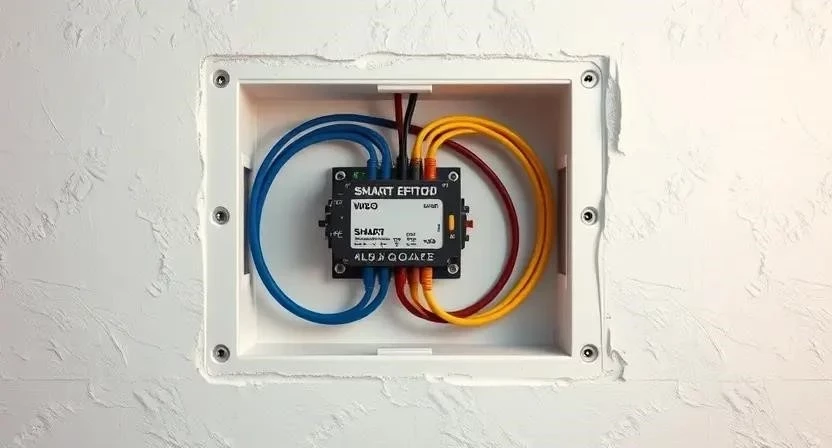

- Размещение модуля реле в подрозетнике (10 мин).
- Монтаж декоративной клавиши и фиксация механизма (5 мин).
- Подача питания и первичный тест срабатывания (5 мин).
- Сопряжение устройства с приложением или Zigbee-хабом (10 мин).
- Настройка логики работы и переключение режимов управления (15 мин).
Пример из опыта: При размещении реле в узком подрозетнике я использовал небольшой кусочек двухстороннего скотча, чтобы модуль не смещался в сторону при установке декоративной рамки.
| Этап | Действие | Ожидаемый результат |
|---|---|---|
| Демонтаж | Снятие старых клавиш | Доступ к проводке |
| Коммутация | Соединение проводов через WAGO | Сформированная цепь |
| Установка | Размещение реле в коробке | Модуль зафиксирован |
| Тест | Включение питания | Лампы реагируют на кнопку |
| Конфигурация | Связь с приложением | Управление со смартфона |
Технические особенности эксплуатации
Глубина подрозетника должна быть достаточной для размещения модуля без заломов проводов, иначе возможен перегрев изоляции. Температурный режим работы реле обычно составляет от -20 до +50 градусов. Совместимость с диммируемыми лампами зависит от типа реле — для регулировки яркости требуется поддержка функции диммирования. Помехи Wi-Fi могут влиять на скорость отклика, поэтому для больших домов с толстыми стенами рекомендуют использовать протокол Zigbee.
Типичные ошибки при установке
Несоблюдение технологии монтажа может привести к выходу оборудования из строя или возникновению короткого замыкания.
- Подключение фазного провода на контакт нуля.
- Перегрузка реле по мощности (превышение допустимого тока нагрузки).
- Плохой контакт в клеммниках, вызывающий искрение и нагрев.
- Выбор реле с обязательным нулем при его отсутствии в подрозетнике.
- Игнорирование расстояния до Wi-Fi роутера, что ведет к потере связи.
Пример из опыта: Я столкнулся с ситуацией, когда дешевое реле сгорело через неделю, потому что суммарная мощность светодиодной ленты превысила номинальный ток устройства. Всегда закладывайте запас по мощности в 20-30%.
Финансовый расчет модернизации
Стоимость реализации проекта зависит от выбранного протокола связи и необходимости привлечения специалиста.
| Статья расходов | Своими руками | С мастером | Экономия |
|---|---|---|---|
| Материалы | 1200 руб. | 1200 руб. | 0 руб. |
| Работа | 0 руб. | 2500 руб. | 2500 руб. |
| 1200 руб. | 3700 руб. | 2500 руб. |
Обслуживание системы
Через полгода после установки рекомендуется проверить затяжку контактов в клеммниках, так как возможна усадка металла. Регулярное обновление прошивки устройств через мобильное приложение устраняет программные ошибки и добавляет новые функции. Соблюдение правил эксплуатации умного дома, включая защиту хаба от перепадов напряжения, предотвращает системные сбои.
Другие способы управления светом
Существуют альтернативы установке реле. Можно использовать умные выключатели, которые объединяют в себе модуль управления и клавишу в одном корпусе. Импульсные реле подходят для управления освещением из множества точек без использования умного дома. Беспроводные кнопки позволяют добавить точку управления в любом месте комнаты без необходимости штробления стен и прокладки кабеля.
Ответы на частые вопросы
Можно ли поставить реле, если нет нуля в подрозетнике?
Да, для этого необходимо приобрести специальную модель реле «без нуля» (No Neutral), которая питается через нагрузку.
Будет ли работать свет, если пропадет интернет?
Да, физические выключатели продолжат управлять светом, так как реле работает как обычный выключатель в автономном режиме.
Сколько реле нужно на одну комнату?
Количество реле зависит от количества независимых групп света (люстра, подсветка, бра), которые вы хотите контролировать отдельно.
Какое реле лучше: Zigbee или Wi-Fi?
Zigbee стабильнее, меньше нагружает роутер и работает быстрее, но требует наличия хаба. Wi-Fi дешевле и проще в подключении.
Можно ли использовать обычные выключатели с умным реле?
Да, это главное преимущество реле — оно позволяет сохранить привычные клавиши, добавив к ним умные функции.
Безопасно ли ставить реле в глубокий подрозетник?
Это даже предпочтительнее, так как обеспечивается лучшая вентиляция модуля и отсутствие давления на провода.
Как настроить сценарий выключить всё?
В приложении создается группа из всех реле или создается сценарий «Выключить всё», который отправляет команду на все устройства одновременно.
