Замена поврежденного участка кабеля своими руками: монтаж и ремонт

Повреждение электропроводки в жилом помещении создает риск короткого замыкания или полной потери питания. Такая ситуация требует оперативного вмешательства для восстановления работоспособности сети. Средняя сложность работ оценивается как умеренная, а время выполнения составляет от 2 до 4 часов. Стоимость зависит от выбранного метода соединения и стоимости материалов. Чтобы понять, как заменить поврежденный участок кабеля своими руками: монтаж и ремонт, необходимо строго соблюдать правила электробезопасности. Правильный подход гарантирует долговечность соединения и безопасность эксплуатации.

Особенности подготовки и требования к квалификации

Перед началом работ важно оценить степень повреждения линии. Если кабель перебит в нескольких местах или имеет следы сильного оплавления по всей длине, целесообразно заменить всю линию целиком. Для выполнения ремонта требуются базовые навыки работы с электрикой и понимание принципов распределения фазы, нуля и заземления. Время выполнения напрямую зависит от доступности поврежденного участка. В случаях, когда проводка замурована в бетон или находится под напряжением в труднодоступном месте, рекомендуется вызвать профессионального мастера во избежание несчастных случаев.

Перечень необходимых расходных материалов

Для качественного восстановления кабеля потребуется набор специализированных материалов. Важно подбирать отрезок нового провода, строго соответствующий сечению и типу поврежденного кабеля.

• Отрезок кабеля аналогичного сечения и материала (медь/алюминий).
• Термоусадочные трубки подходящего диаметра.
• Гильзы ГМЛ для обжимного соединения.
• Клеммники WAGO для быстрого монтажа.
• Изолента ПВХ высокого качества.
• Кабельные стяжки для фиксации.
• Очищающий растворитель или спирт.
• Ветошь для удаления загрязнений.

Расход материалов рассчитывается исходя из длины поврежденного фрагмента с запасом 10-15% на зачистку концов.

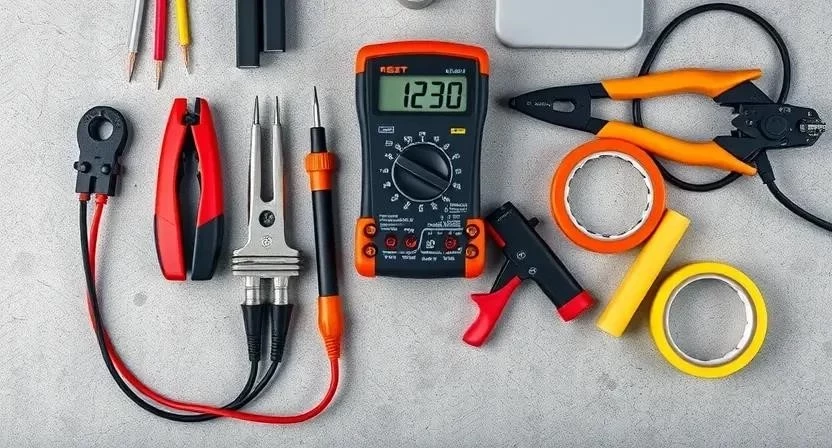

Техническое оснащение для проведения работ

Правильный подбор инструментов обеспечивает надежность контактного соединения и скорость монтажа. Использование подручных средств вместо специализированных часто приводит к браку.

• Индикатор напряжения — проверка отсутствия тока.
• Стриппер — аккуратная зачистка изоляции.
• Кусачки — обрезка поврежденного фрагмента.
• Обжимной инструмент (кримпер) — фиксация гильз.
• Мультиметр — проверка целостности жил.
• Отвертка диэлектрическая — работа с клеммниками.
• Пассатижи — выравнивание концов провода.

Организация рабочего пространства

Первым шагом становится обеспечение полного доступа к месту повреждения. Необходимо убрать мебель, демонтировать плинтусы или вскрыть часть стены, если кабель скрыт. Главным условием является полное отключение электропитания на соответствующем автоматическом выключателе в распределительном щите. После этого обязательно проверяется отсутствие напряжения с помощью индикатора во всех точках поврежденного участка. Окружающее пространство очищается от горючих материалов для обеспечения пожарной безопасности при использовании термоусадки.

Первичная обработка кабеля

Поверхность провода очищается от пыли, жира и строительного мусора с помощью ветоши и растворителя. Далее аккуратно удаляется внешняя ПВХ-оболочка кабеля на длину, достаточную для комфортного монтажа соединительных элементов. Зачистка изоляции каждой жилы производится осторожно, чтобы не повредить металлический сердечник. Однажды при зачистке тонкого провода я случайно надрезал жилу, что привело к её обрыву; теперь всегда использую стриппер с регулировкой глубины. Готовность поверхности подтверждается отсутствием заусенцев на металле и чистотой изоляционного слоя.

Технология восстановления целостности линии

Процесс ремонта требует строгого соблюдения последовательности действий для обеспечения электробезопасности.

1. Полное обесточивание линии. Выключение автомата в щитке и блокировка доступа к нему (10 мин).
2. Поиск и определение границ поврежденного участка. Визуальный осмотр и прозвонка мультиметром для поиска разрыва (20-30 мин).
3. Удаление дефектного фрагмента. Срезание поврежденного куска кабеля кусачками (5 мин).
4. Подготовка концов кабеля. Снятие внешней оболочки и зачистка жил на 15-20 мм (15 мин).
5. Подбор соединительного элемента. Выбор гильзы ГМЛ или клеммника WAGO в зависимости от типа кабеля (5 мин).
6. Соединение жил по цветам. Фаза соединяется с фазой, ноль с нулем, заземление с заземлением. В одном из проектов я столкнулся с тем, что жилы были выцветшими, поэтому использовал мультиметр для точного определения фазы и нуля перед соединением (15 мин).
7. Обжим или затяжка соединения. Применение кримпера для гильз или защелкивание клеммника (10 мин).
8. Изоляция каждой жилы. Наложение изоленты или установка индивидуальных термоусадочных трубок (20 мин).
9. Установка внешней защитной оболочки. Надевание общей термоусадочной трубки и прогрев её строительным феном до плотного прилегания (15 мин).
10. Проверка соединения мультиметром. Контроль сопротивления и отсутствие короткого замыкания между жилами (10 мин).
11. Закрепление кабеля. Фиксация отремонтированного участка в стене или коробе с помощью стяжек (10 мин).
12. Подача напряжения и тестирование. Включение автомата и проверка работоспособности приборов (5 мин).

Технические особенности и требования

При ремонте важно учитывать влияние внешней среды на материалы. Температура в помещении влияет на эластичность ПВХ-оболочки; при сильном холоде она становится хрупкой и может треснуть при зачистке. В сырых помещениях (ванная, подвал) обязательна полная герметичность соединения, что достигается использованием клеевой термоусадки. Категорически запрещено прямое соединение медного провода с алюминиевым без использования специальных переходных гильз или клеммников WAGO, так как это вызывает электрохимическую коррозию. Время полной усадки трубок зависит от мощности фена, но обычно занимает несколько секунд до полного сжатия.

Типичные промахи при монтаже

Ошибки при ремонте электрики могут привести к пожару или поражению током. Основные недочеты включают:

1. Плохой обжим гильзы, создающий высокое переходное сопротивление. Стал свидетелем, как из-за плохого обжима гильзы контакт начал греться, что привело к оплавлению изоляции через месяц эксплуатации.
2. Использование скруток в скрытой проводке, что запрещено ПУЭ.
3. Нарушение цветовой маркировки жил при соединении.
4. Повреждение соседних жил при использовании ножа вместо стриппера.
5. Недостаточный прогрев термоусадочной трубки, что ведет к потере герметичности.

Финансовая сторона вопроса

Стоимость ремонта зависит от того, выполняются ли работы самостоятельно или с привлечением специалиста. Основные затраты при DIY-подходе приходятся на покупку инструментов, если их нет в наличии.

Эксплуатация после ремонта

После восстановления линии рекомендуется в течение первой недели периодически проверять место соединения на предмет нагрева (с помощью бесконтактного термометра или осторожного касания). Кабель должен быть надежно защищен от механических воздействий с помощью гофры или кабель-канала. Срок службы отремонтированного участка при использовании гильз и термоусадки сопоставим со сроком службы всего кабеля, при условии правильного монтажа.

Другие способы решения проблемы

В зависимости от ситуации можно выбрать альтернативные методы:

• Полная замена линии: наиболее надежный вариант, исключающий наличие соединений в стене.
• Специализированные ремонтные муфты: используются для силовых кабелей большого сечения.
• Прокладка нового кабеля рядом: применяется, когда старый провод невозможно вытянуть из гофры.

Сравнение методов показывает, что частичный ремонт быстрее и дешевле, но полная замена гарантирует максимальную безопасность.

Ответы на популярные вопросы

Можно ли использовать скрутку?
Нет, скрутки запрещены в современной электропроводке, особенно в скрытой, из-за риска окисления и нагрева.

Как соединить медь и алюминий?
Только через специальные клеммники (например, WAGO с пастой) или переходные гильзы.

Что делать, если кабель в стене?
Необходимо аккуратно расширить отверстие в стене, чтобы создать доступ к месту повреждения.

Какую термоусадку выбрать?
Для электрики подходит ПВХ-термоусадка с коэффициентом усадки 2:1 или 3:1.

Как проверить целостность жилы?
Используйте мультиметр в режиме «прозвонки» (звуковой сигнал при наличии контакта).

Можно ли паять кабель в стене?
Пайка допустима, но требует дополнительной изоляции и не рекомендуется для силовых линий с высокой нагрузкой.

Чем заменить стриппер?
Можно использовать острый канцелярский нож, но это значительно повышает риск повреждения жилы.
