Организация управления освещением из двух разных точек значительно упрощает эксплуатацию помещения. Данная задача относится к среднему уровню сложности и занимает от одного до двух дней. Замена обычного выключателя на проходной своими руками: 7 простых шагов позволит сэкономить на услугах электрика, потратив на материалы в среднем от 2000 до 5000 рублей. Правильный подход гарантирует безопасность и долговечность всей электросети.
Особенности подготовки и техника безопасности
Прежде чем приступать к монтажу, следует оценить уровень сложности работ. Для успешного выполнения потребуются базовые навыки работы с электрикой и строгое соблюдение правил техники безопасности. Главным условием является полное отключение питания в электрощите перед любыми манипуляциями с проводами. Работы рекомендуется проводить в светлое время суток при хорошем освещении. Важно помнить, что любые ошибки в электромонтаже могут привести к короткому замыканию или поражению током.

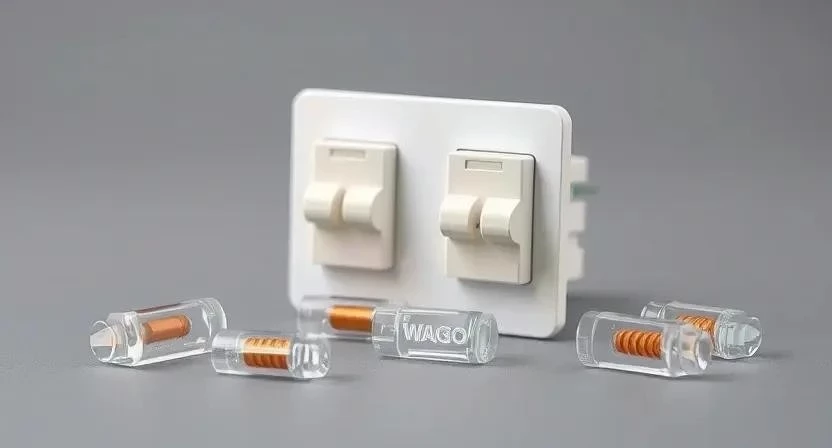

Перечень необходимых комплектующих
Для реализации схемы потребуются специфические комплектующие, которые можно приобрести в специализированных строительных магазинах. Основным элементом является медный кабель ВВГнг 3х1.5, обеспечивающий надежную передачу тока и пожарную безопасность. Расход провода рассчитывается исходя из длины пролета между выключателями с учетом запаса 10-15% на изгибы и подключение.
- Проходные выключатели (2 шт.)
- Кабель ВВГнг 3х1.5 (по метражу пролета)
- Клеммники WAGO для быстрого соединения
- Подрозетники для фиксации механизмов
- Монтажные шурупы и дюбели
- Изолента ПВХ
- Кабельные стяжки
- Распределительная коробка
| Материал | Количество | Расход на м2/ед. | Цена за ед. | |
| Выключатель проходной | 2 шт. | 1 шт. на точку | 400 руб. | 800 руб. |
| Кабель ВВГнг 3х1.5 | 15 м | по длине трассы | 80 руб./м | 1200 руб. |
| Клеммники WAGO | 10 шт. | на соединение | 30 руб. | 300 руб. |
| Подрозетник | 1 шт. | 1 шт. на точку | 100 руб. | 100 руб. |
| Распределительная коробка | 1 шт. | 1 шт. | 150 руб. | 150 руб. |

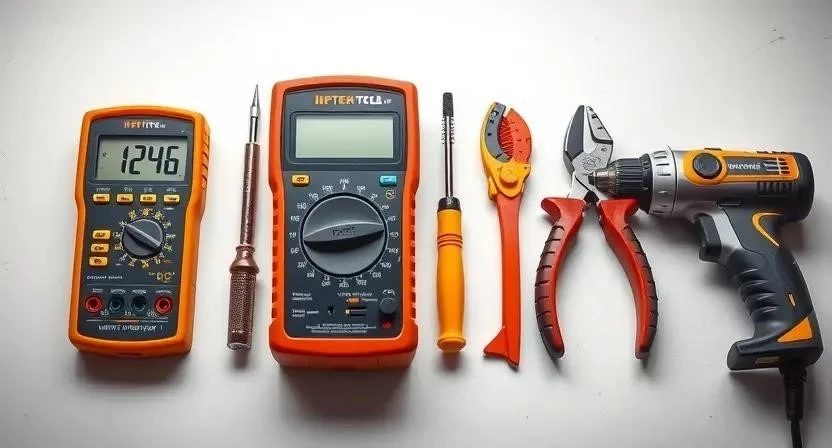

Инструментарий для электромонтажа
Правильно подобранный инструментарий ускоряет процесс и повышает качество соединений. Индикаторная отвертка необходима для проверки отсутствия напряжения, а мультиметр позволяет проверить целостность цепи. Стриппер или острый нож используются для аккуратного снятия изоляции без повреждения медных жил. Пассатижи помогают в зачистке и скручивании проводов, а шуруповерт значительно упрощает установку подрозетников и фиксацию механизмов. Большинство этих инструментов можно купить недорого или взять в аренду в строительном центре.
| Инструмент | Назначение | Обязательно/Желательно | Примерная цена |
| Индикаторная отвертка | Поиск фазы, проверка тока | Обязательно | 200 руб. |
| Стриппер | Снятие изоляции с кабеля | Желательно | 600 руб. |
| Мультиметр | Проверка проводимости и напряжения | Желательно | 1200 руб. |
| Пассатижи | Загибка и обрезка проводов | Обязательно | 500 руб. |
| Шуруповерт | Монтаж коробок и механизмов | Обязательно | 3000 руб. |
Организация рабочего пространства
Рабочее пространство требует предварительной подготовки для обеспечения безопасности и удобства. Необходимо полностью освободить доступ к стенам в местах прокладки кабеля и установки выключателей. Мебель следует отодвинуть или накрыть защитной пленкой, а пол застелить плотным картоном или пленкой. Организованное рабочее место с удобным доступом к инструментам сократит время выполнения работ. После завершения штробления и установки коробок обязательно проводится вынос строительного мусора.
Работы по подготовке стен
Обустройство поверхности начинается с точной разметки мест установки второго выключателя и трассы прохождения кабеля. После разметки выполняется штробление стен под новый кабель ВВГнг, при этом важно соблюдать вертикальность и горизонтальность каналов. В местах установки механизмов врезаются дополнительные подрозетники. Поверхность вокруг них очищается от пыли и обрабатывается грунтовкой для лучшей адгезии. Готовность поверхности проверяется визуально: штробы должны быть чистыми, а подрозетники зафиксированы ровно по уровню.
Технология замены выключателя по этапам
Последовательно выполняются следующие действия по модернизации системы освещения:
- Полное обесточивание линии в электрощите (10 мин).
- Демонтаж старого обычного выключателя с проверкой отсутствия напряжения индикатором (15 мин).
- Прокладка дополнительного кабеля между точками установки выключателей. В моей практике был случай, когда я недооценил длину пролета и пришлось перекладывать кабель, так как его не хватило до распределительной коробки на 20 сантиметров. (1-3 часа).
- Монтаж подрозетников в подготовленные штробы (30 мин).
- Схема подключения первого проходного выключателя: заведение фазного провода и двух перекидных жил (40 мин).
- Схема подключения второго проходного выключателя: соединение перекидных жил и вывод провода на лампу (40 мин).

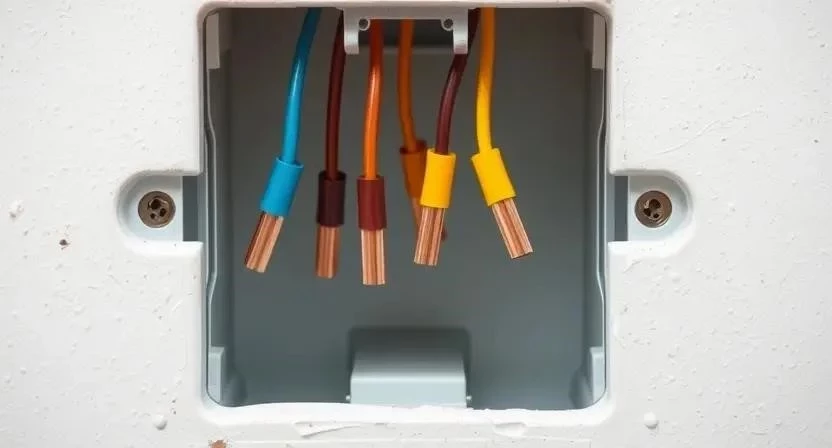

- Соединение всех линий в распределительной коробке с использованием клеммников WAGO (60 мин).
- Проверка всех контактов на надежность затяжки. Один раз я обнаружил с помощью мультиметра обрыв жилы внутри изоляции сразу после монтажа, что спасло от долгого поиска неисправности после включения питания. (30 мин).
- Фиксация механизмов выключателей в стенах с помощью винтов (20 мин).
- Установка декоративных рамок и клавиш (15 мин).
- Тестовый запуск системы: проверка работы освещения из обеих точек (10 мин).
Технические особенности и требования
Существуют технические требования, которые нельзя игнорировать при электромонтаже. Сечение кабеля для освещения должно быть строго 1.5 мм², чтобы избежать перегрева жил. При использовании штукатурки для заделки штроб и подрозетников необходимо выждать полное время застывания смеси перед финальной отделкой стен. Важно проверять совместимость брендов выключателей, если они закупаются из разных серий, чтобы декоративные рамки подошли к механизмам. Температурный режим в помещении при монтаже должен быть стандартным, без экстремальной влажности.
Типичные просчеты при монтаже
Несоблюдение технологии приводит к типичным ошибкам, которые могут стать опасными. Наиболее критичной является ошибка в схеме подключения, приводящая к короткому замыканию. Плохая затяжка контактов вызывает искрение и перегрев проводов. Использование слишком тонкого провода (менее 1.5 мм²) ведет к потере напряжения и риску возгорания. Отсутствие заземления в современных сетях снижает общую безопасность системы. По личному опыту скажу: всегда маркируйте провода в распределительной коробке цветным скотчем или маркером, иначе при расширении сети вы потратите часы на поиск нужной фазы.
- Ошибка в схеме → перераспределение проводов согласно схеме проходного выключателя.
- Слабый контакт → повторная затяжка винтов или замена клеммника.
- Тонкий провод → полная замена кабеля на ВВГнг 3х1.5.
- Отсутствие заземления → прокладка дополнительной жилы PE.
- Несовместимость рамок → замена декоративных элементов на одноименные.
Смета и финансовые расчеты
Финансовая сторона вопроса зависит от выбора материалов и того, кто выполняет работу. При самостоятельном монтаже основные затраты приходятся на кабель и качественную фурнитуру. Привлечение мастера увеличивает стоимость за счет оплаты работы по штроблению и подключению.
| Статья расходов | Своими руками | С мастером | Экономия |
| Материалы | 2500 руб. | 2500 руб. | 0 руб. |
| Работа по штроблению | 0 руб. | 1500 руб. | 1500 руб. |
| Электромонтаж | 0 руб. | 2000 руб. | 2000 руб. |
| 2500 руб. | 6000 руб. | 3500 руб. |
| Этап работ | Время | Особенности |
| Подготовка и разметка | 1 час | Точность по уровню |
| Штробление и подрозетники | 3-5 часов | Сбор пыли, шум |
| Прокладка кабеля | 2-4 часа | Соблюдение радиусов изгиба |
| Подключение и тесты | 2 часа | Проверка мультиметром |
| Финишная отделка | 2 часа | Установка рамок |
Эксплуатация и обслуживание системы
После ввода системы в эксплуатацию необходим контроль за состоянием соединений. Рекомендуется проверить надежность контактов через месяц использования, так как из-за температурного расширения меди винты могут немного ослабнуть. Для очистки пластиковых клавиш и рамок следует использовать мягкую ткань и слабый мыльный раствор, избегая агрессивных растворителей. Срок службы качественных проходных механизмов составляет от 10 до 20 лет при соблюдении норм нагрузки.
Современные способы управления светом
Современные технологии предлагают альтернативы классической проводке, которые позволяют избежать штробления стен. Беспроводные умные выключатели работают через радиоканал, а реле позволяют управлять светом с помощью смартфона. Системы на базе протоколов Zigbee или Wi-Fi интегрируются в общую экосистему умного дома.
- Беспроводные кнопки-переключатели
- Wi-Fi реле в подрозетник
- Zigbee хабы для управления группами света
- Умные сенсорные панели
- Дистанционные пульты управления
- Датчики движения и присутствия
- Голосовое управление через ассистентов
Ответы на популярные вопросы
Можно ли заменить без штробления?
Только при использовании беспроводных систем или если есть доступ к существующим кабельным каналам.
Чем проходной отличается от перекрестного?
Проходной позволяет управлять светом из двух точек, перекрестный — из трех и более.
Какой кабель выбрать?
Оптимальным вариантом является медный кабель ВВГнг 3х1.5.
Как найти фазу?
С помощью индикаторной отвертки: при касании фазного провода лампочка в ручке загорится.
Нужен ли нулевой провод на выключателе?
Нет, на выключатель подается только фаза, ноль идет напрямую к светильнику.
Как подключить три выключателя на одну лампу?
Необходимо использовать два проходных выключателя по краям и один перекрестный посередине.
Безопасно ли использовать WAGO?
Да, при условии использования оригинальных клеммников, соответствующих сечению провода.
