Простое приспособление для зачистки изоляции без мороки и хлопот

Как не стоит выполнять опрессовку?

Специалисты считают, что убирать изоляцию с кабелей и проводов не так просто. В итоге допускается много ошибок, которые приводят к перекусу основной жилы. Основной причиной становится использование неподходящего инструмента. Поэтому есть специальный список тех нарушений, которые стоит знать не только новичкам, но и мастерам:

1. Когда верхний слой снят и требуется его обрезать, часто мастер выбирает неправильный угол, что приводит к насечкам на основной жиле. Даже незначительная, незаметная насечка изоляции токопроводящего кабеля приводит к появлению замыкания, а иногда и к полному выходу из строя всего прибора.
2. Неправильное использование бокорезов. У них есть заточенная сторона и тупая, часто делается выбор не той сторону. В итоге происходит резкое скольжение по проводу, которое приводит к чрезмерному натяжению и сдавливанию, а это уже нарушение целостности основной жилы.
3. Нож с пяткой удобен, но его необходимо четко направлять, а именно, выбирать угол наклона. Допущенная ошибка приводит к тому, что прорезается основной кабель. А нарушение вторичной изоляции несет уже более серьезные проблемы.

Все происходит из-за неграмотного выбора инструмента. Но встречаются и другие проблемы: несерьезное отношение к процедуре очищения от обмотки основного кабеля или провода. Перед тем как снять изоляцию с тонкого провода, стоит знать, какие действия придется выполнить, и все делать аккуратно и в четкой последовательности. Случаются ситуации, что расстояние для работ минимальное и рисковать недопустимо.

Обработка коаксиального кабеля

Снимать изоляцию с проводов на коаксиальном варианте вполне возможно своими силами. Хоть все оборудование для этой процедуры и не слишком дорогое, мы покажем вам, как это сделать ножом и кусачками. Обычно подобные модели применяются для подключения телевизионных антенн.

Ниже приведем последовательность действий для того, чтобы зачистить коаксиальную модель:

Провод необходимо взять вертикально;
Канцелярским ножом следует плотно под прямым углом нажать на кабель на расстоянии от конца 2,5 см. Не нажимайте концом лезвия, в противном случае есть риск его поломки и отскока в глаза.
Далее нужно прорезать внешнюю оболочку, оплетку, фольгу и диэлектрическую пену (белого цвета). Именно подобные слои и имеет этот вариант. По мере того, как вы будете нажимать на лезвие ножа, вы почувствуете определенное сопротивление. После того, как лезвие войдет до половины кабеля, давление нужно немного уменьшить во избежание повреждения центральной жилы.
Затем пройдитесь, подрезая, по кругу кабеля

При этом все желательно делать осторожно, чтобы не оставлять зарубок на центральной жиле.
После подрезки край покрутите и потяните. Таким образом вы снимете отрезанный конец.
При наличии под оболочкой проводков, то просто срежьте их кусачками, чтобы они не выпирали за границу оболочки

Проверьте наличие зачесек на центральной жиле. При их наличии все придется повторить.
На центральной жиле может оставаться диэлектрическая пена. Она просто удаляется ногтем
Для соединения кабеля с F коннектором предварительно необходимо удалить небольшую часть наружной оболочки.
От предыдущей точки отреза отмеряйте 8 мм. Выполните надрез во внешней оболочке. Все точно также, как и ранее – перпендикулярно к жиле. Следите за тем, чтобы не удалить оплетку. Однако для подключения отдельных F коннекторов удаление оплетки необходимо, а для других нет. В итоге вы должны получить жилу в диэлектрической пене, завернутую в обмотку (в виде фольги).
Когда вы еще не определились нужна ли оплетка вам, то лучше оставьте ее на время. Она располагается вокруг диэлектрической пены.
Оплетку нужно завернуть поверх наружной оболочки. После этого белая пена оголяется
Здесь уже нужно определиться с типом вашего F коннектора и формой оголенного провода.
Обратите внимание, что между центральной жилой и оплеткой не должно быть никаких жил. Это будет видно.
F коннектор помещается на конец кабеля.
После посадки коннектора диэлектрик должен находиться не его дне
Является недопустимым такая ситуация, чтобы он не доставал до дна коннектора или выглядывал.
Обращаем внимание, что нельзя допускать соприкосновения F коннектора с жалом.
Все, коаксиальный кабель готов к работе.

 Советуем почитать:

Как правильно составить схему проводки в доме

Зачистка фторопластовой изоляции

Фторопластовая изоляция – это полимер, производимый химическим способом. Имеет ряд положительных свойств. К примеру, не намокает в воде и имеет высокую устойчивость к различным органическим веществам. Его параметры позволяют ему обладать стойкостью к температуре до 300 °С. Является идеальным вариантом электрического диэлектрика. Однако имеется один основной недостаток – стоимость. Именно из-за его высокой цены он применяется лишь в исключительных случаях. В бытовых условиях он полюбился радиолюбителям, т.к. после его пайки он имеет эстетичный внешний вид, не оплавляется, да и места занимает немного.

Сам фторопласт выглядит в форме узкой тонкой ленты, которая плотно намотана на многожильный сердечник. Снять фторопластовый вариант можно только ножом. Она соскабливается до необходимой вам длины. После того, как он оголился, оболочка отводится в сторонку, а остатки срезаются.

Обращаем внимание! Тканевая или резиновая изоляция снимается любым из вышеописанных способов. Основная задача – не допускать надрезов основной жилы.

Видео по теме

На рисунке показана типовая задача. Кабель ВВГ 2×1,5мм2, состоящий из двух одножильных проводников, покрытых изоляцией, и размещенных в черной защитной оболочке. Как снять оболочку и изоляцию с кабеля так, чтобы это было быстро, безопасно качественно и надежно? Причем под качеством я понимаю здесь стабильность получаемого результата.

Конечно, когда есть возможность снять изоляцию с кабеля на столе, а не в тесном подрозетнике, и сделать надо пару соединений все можно сделать медленно, размерено, проверяя каждый шаг. А если надо за пару дней сделать квартиру перед штукатуркой?

Я перепробовал три варианта снятия изоляции с кабеля и остановился, как водится, на третьем:

– зачистка канцелярским ножом;

– зачистка специальным ножом монтажника;

– зачистка специальным приспособлением.

Зачистка канцелярским ножом — самый простой и доступный способ зачистки проводов и кабелей. Но и самый некачественный. Зачистка оболочки кабеля обычно делается в два этапа. Сначала по кругу надрезается оболочка. Потом оболочка надрезается по длине. И потом уже она снимается, оголяя отдельные провода в изоляции.

Так вот, если делать надрез по кругу кабеля канцелярским ножом, и не рассчитать силу, то легко надрезается изоляция проводов, что снижает безопасность такого кабеля в эксплуатации.

И если это не страшно, когда кабель еще не смонтирован (можно отрезать кусок и попробовать еще раз), то для кабеля, например, замурованного в стену, права на ошибку нет. Когда я делал проводку родителям, мне пришлось в подрозетниках оставить несколько надрезанных таким образом проводов.

Другая проблема — это надрез по длине кабеля. Во-первых, легко вдоль порезать изоляцию провода, что даже хуже, чем ее надрез. Во-вторых, легко поранить палец соскользнувшим лезвием.

Второй способ — специальным монтажным ножом. Их много моделей, я выбрал тот, который крючком. Данный нож незначительно удобнее канцелярского

Но за счет более толстого лезвия, им можно действовать не с осторожностью хирурга, а более расковано

Хотя надрезать изоляцию и им довольно сложно. Но чем удобен нож крючком — так это резом вдоль кабеля. Крючок надежно впивается в оболочку кабеля, и практически не может выскочить оттуда. Поэтому рез вдоль кабеля получается быстрым, безопасным и аккуратным.

Но все равно. Такой инструмент не позволяет обеспечить качественную зачистку оболочки. Под качеством, в данном контексте я понимаю повторяемость (одинаковость) результатов для каждой снятой оболочки. Недавно я наткнулся на вот такой инструмент.

Цена его сильно различается — от 600 руб. до 3500 руб. Но с точки зрения качества работы разницы почти нет. Принцип его работы следующий. Большим пальцем руки оттягивается скоба, под которую просовывается провод. Из ручки выглядывает небольшой нож, вращающийся вокруг своей оси.

Когда кабель попадает туда, скоба прижимает его к ножу. Дальше необходимо несколько раз обернуть инструмент вокруг кабеля. Этим достигается его надрез.

Затем, не снимая инструмент с кабеля, его надо просто сильно потянуть в сторону окончания. При этом нож сам провернется, и начнет резать вдоль оболочки. Осталось только снять оболочку, и продолжить монтажные работы.

Как зачистить провод, сохранив его свойства

Начнем с простых способов.

Нож

Используется универсальный инструмент: обычный перочинный или канцелярский.

Совершенствуя использование ножей, многие электрики изготавливают самодельные приспособления для снятия изоляции. Например, можно использовать лезвие от безопасной бритвы, просто прикрутив его к прищепке для белья.

Используя отверстия разных диаметров (на прищепке) вы получаете универсальный инструмент для снятия как внешней оболочки, так и покрытия непосредственно на проводниках.

По этому принципу работают простейшие щипцы для снятия изоляции заводского исполнения. Калиброванными отверстиями снимается внешняя оболочка, а лезвием с отформованным отверстием зачищаются проводники небольшого диаметра.

Термический способ

Если возникает вопрос: как быстро снять изоляцию с провода, все средства хороши. Многие мастера просто обжигают кончики проводников зажигалкой или спичкой. Способ не самый лучший: Во-первых, может загореться кабель. Во-вторых, оставшаяся часть оболочки теряет свойства на расстоянии 1–2 см от зачищенного участка. И наконец, сам проводник (медный или алюминиевый), при таком термическом воздействии разрушается.

Если необходимо быстро зачистить провод, а режущих инструментов нет — можно использовать паяльник. Кончик проводника прижигается раскаленным жалом, после чего изоляция легко снимается.

Существуют термические инструменты промышленного исполнения.

Зачистка проводов от изоляции производится следующим образом: нагревательные элементы прижимаются к месту среза, коротким импульсом расплавляется оболочка, проводник остается нетронутым. Такие приспособления могут быть автономными, или входить в состав паяльных станций.

Преимущество проволочных термоэлементов:

• Нагрев происходит точечно, медная или алюминиевая жила не меняет свойств.
• Тонкая линия расплава не приводит к перерасходу материала.
• Вокруг оболочки образуется наплавленное герметичное кольцо, препятствующее проникновению влаги.

Единственное ограничение — это материал изоляции. Термо зачистка применяется только в кабелях с поливинилхлоридной изоляцией. Оболочка из фторопласта или резины может быть удалена лишь механическим способом.

Механические приспособления для снятия изоляции с проводов промышленного исполнения

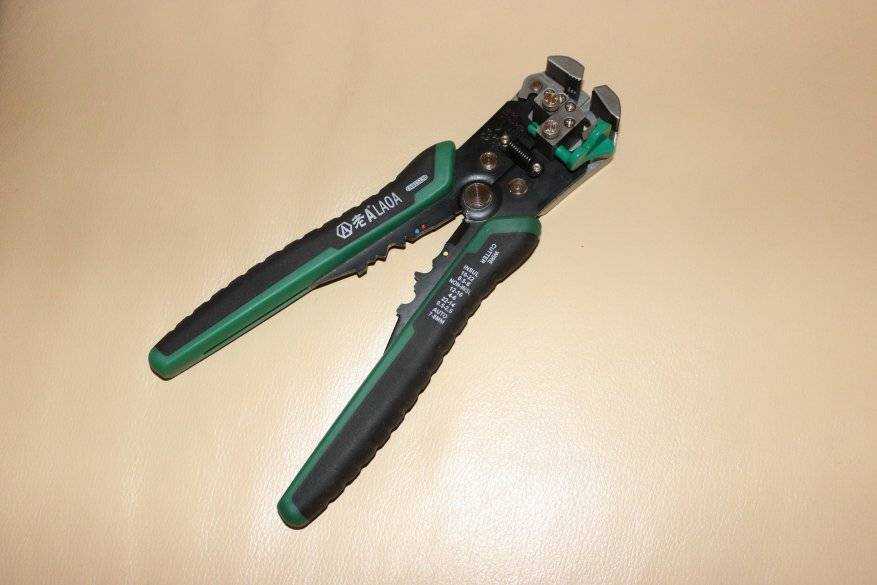

Самый популярный инструмент электрика — «Комплекс снятия изоляции», известный под аббревиатурой КСИ.

Принцип действия следующий:

При начальном сжатии щипцов, проводник зажимается между рифлеными губками (как в плоскогубцах), второй конец захватывается ножевым механизмом. Режущая насадка подпружинена, и не просекает оболочку до металла. Так гарантированно сохраняется токоведущая жила. Далее рабочие рычаги разводятся, и надрезанная оболочка снимается с провода.

Длина зачищаемого участка устанавливается с помощью ограничителя, в который упирается провод перед при закладке в инструмент.

Имеются определенные ограничения: кончик не может быть слишком длинным. Если нужно очистить длинный участок — процесс повторяется несколько раз. При этом провод в ограничитель не упирается, а сдвинутый участок оболочки удаляется вручную.

Комплекс отлично справляется как с моно проводником, так и с многожильным сердечником. Есть ограничения по диаметру провода: кабель сечением более 4.0 обрабатывать практически невозможно.

Следующий инструмент более простой. Торцевые клещи для зачистки изоляции.

Рассчитан на диаметр до 6.0 квадратов, более толстый провод вручную оголять тяжело. Между режущими наконечниками расположен винтовой ограничитель, с помощью которого устанавливается диаметр проводника. Расстояние между захватами выбирается немногим больше, чем диаметр токоведущей жилы. Это делается для снижения риска повредить металл. После сжимания рукояток, оболочка снимается резким движением вдоль провода. Работать с таким приспособлением не так удобно, как с КСИ, но это оправдано низкой стоимостью.

Похожим образом работают кусачки, или режущий сектор пассатижей. Только зачистка провода с их помощью требует определенной сноровки.

Следующее приспособление рассчитано на работу с кабелем большого диаметра. Это комплексный нож с захватом.

С его помощью можно зачищать провода на любую длину. Сначала выполняется поперечный разрез, затем продольный.

После чего оболочка легко снимается, не повреждая центральный проводник.

Зачистка проводников с лаковым покрытием

Такой проводник используется в обмотках трансформаторов. Вместо оболочки из диэлектрика, на медную жилу наносится тонкое лаковое покрытие. Проводник зачищается ножом, или наждачной бумагой.

Технические параметры

Разработчики в техпараметрах в основном не указывают, механическое это изделие либо автомат. Но они пишут, возможно ли регулировать основные характеристики, для какого сечения либо диаметра предусматривается изделие. Главные параметры, на которые нужно опираться при выборе стриппера.

Максимальный/минимальный диаметр кабеля

Чтобы не приобретать Stripper с ненужным функционалом, требуется предварительно установить, с каким видом проводки придется работать. Это может быть силовой кабель, с которым планируется большое количество работ, связанных с ремонтом либо перепланировкой. Возможно предполагается применение для 8-жильной витой пары для интернета. Необходимо перед этим учесть диаметр провода. Шкала диаметров, которая указана разработчиком для выбора, бывает различной (к примеру, 0,13-90 мм). Когда идут работы лишь с бытовой проводкой, то нужно приобрести стриппер, который рассчитан на диаметр 0,2-0,3 см. Профессиональный инструмент в основном обладает более широким диапазоном.

Наличие сменных ножей

В щипцовом инструменте с заточенными «губами» нельзя менять режущую оснастку, та как рабочая часть является основным механизмом. Однако более сложные приборы предполагают наличие большого числа деталей, которые при надобности возможно сменить.

Сменные ножи могут выглядеть как 2 лезвия с крепежным винтом либо полноценной режущей головкой, соединяемой с рукоятками с помощью шарниров.

Важно! Когда пользователь регулярно работает с кабелями, которые изолированы жесткой оплеткой, нужно покупать инструмент со сменными лезвиями. Нужно учитывать, что для применения в домашних условиях не требуется покупать дорогостоящую технику со сменными ножами (цена их варьируется в пределах 500-1000 р.), проще приобрести новые клещи. Нужно учитывать, что для применения в домашних условиях не требуется покупать дорогостоящую технику со сменными ножами (цена их варьируется в пределах 500-1000 р.), проще приобрести новые клещи

Нужно учитывать, что для применения в домашних условиях не требуется покупать дорогостоящую технику со сменными ножами (цена их варьируется в пределах 500-1000 р.), проще приобрести новые клещи.

Стриппер со сменными ножами

Регулировка диаметра и глубины реза

Возможность регулирования крайне важна, поскольку непосредственно она определяет качество реза и целостность жил. Большинство электромонтеров отказываются от автоматического стриппера в пользу механического, поскольку не имеют доверия к технике. Они привыкли сами устанавливать либо выставлять необходимые параметры.

Чтобы регулировать глубину в ряде приспособлений, устанавливается ограничитель — деталь из пластмассы либо металла незначительных размеров, которая фиксирует жилы в конкретной позиции. Дальше ограничителя кабель не вставляется, потому рез проходит только по установленной глубине, к примеру, 1 см.

Важно! Когда понадобится наибольшая точность, следует приобретать автомат либо стриппер для снятия изоляции с различными отверстиями под конкретный диаметр. Устройство с регулированием диаметра и глубины реза

Дополнительные возможности

Определенные стрипперы отличаются многофункциональностью, устранение изоляции является одним из назначений. К примеру, большинство клещей, даже автоматических, зачастую оснащаются маленьким лезвием. Оно помогает обрезать провода для требуемой длины до зачистки.

Ряд разработчиков снабжает приспособление объемными рукоятками, из которых возможно достать какие угодно приспособления. Подобные техпараметры для любителя совершенно ненужны. Опытные специалисты предпочитают простой и в то же время прочный инструмент. Стрипперы с многофункциональностью будут ломаться значительно скорее.

Производитель

Производство клещей для зачистки проводки происходит опытными разработчиками и множественными китайскими компаниями, которые не заботятся о качестве товара. Разумеется, брендовые модели прочнее и точнее, что обусловливается высоким качеством изготовления.

Приспособления от немецких производителей проходят всестороннее тестирование. Чтобы изготовить клещи, используются крепкие сплавы, а изоляция проверяется в спецваннах под напряжением.

Безопасность во время работ с токопроводящими жилами является первостепенной задачей. Потому оптимально покупать дорогой стриппер с гарантийным талоном от изготовителя, чем рассчитывать на прочность бюджетного устройства от сомнительного разработчика.

Распространенные и имеющие положительные отклики бренды: FIT, HAUPA, JTC, KING TONY, Knipex, SHTOK, TOPEX.

Что такое стриппер

Если планируется осуществить замену оборудования в электрощитке, монтировать розетку или прирастить антенный или телефонный кабель, то мастеру понадобится зачистить концы шнура для последующей смены изоляции. Для этого возникает необходимость в использовании самодельного или покупного стриппера. Внешне инструмент напоминает обычные клещи. С английского переводится как съемник, что и определяет сферу его деятельности. Ранее для зачистки кабеля использовались подручные заостренные приспособления, однако окончательный результат оставлял желать лучшего.

Своими же руками человек мог повредить жилы или существенно урезать диаметр шнура, что делало его, в конечном счете, неэффективным. Качество такой проводки оставляло желать лучшего. С появлением на отечественном рынке стрипперов, риск порчи кабеля был сведен к минимуму, а процесс становился менее долгим. Функционал устройства несколько шире, по сравнению со строительными ножами. Последние не позволяют сделать срез ровным, в особенности это касается многожильных кабелей.

Как пользоваться

Предлагаем обсудить принцип работы стриппера на примере снятия изоляции с проводов с сечением 0,5-6 мм. Пошаговая инструкция:

1. Рукоятки следует развести так, чтобы круглые выемки разделились на две половинки. В образовавшееся пространство должен поместиться заранее подготовленный силовой кабель или проводник определенного сечения.
2. Конец кабеля или провода помещается в одну из выемок между губками.
3. Наконечник будет срезан круговым движением, в процессе сжатия рукояток.
4. Удаление поврежденного слоя осуществляется аккуратно. Никаких резких движений делать не следует. Рывков также стоит избегать. Губки сами зачистят конструкцию в нужном месте.

В домашних условиях, на подобные манипуляции будет потрачено несколько секунд. После следует проверить, чтобы кабель был зачищен аккуратно. Ровный и оголенный кончик может иметь минимальные повреждения, которые после рекомендуется вскрыть прозрачным лаком.

Новые инструменты для удаления изоляции

Сравнительно недавно ассортимент инструментов для удаления изоляции пополнили четыре новых изделия:

• плужковый нож для съема жесткой изоляции;
• стриппер для разрезания изоляции 2,9 – 6,6 мм² в продольном направлении;
• инструмент для работы с изоляцией провода 0,05 – 2,5 мм²;
• инструмент для разделки изоляции провода 0,25 – 6 мм².

Все они выпущены компанией из США Jonard Tools.

Новый стриппер футлярного типа оснащен пятью канавками диаметром 2,9 – 6,8 мм. Лезвия имеются как сверху, так и снизу. Режет продольно провода, оптические модули, защитные трубки.

Плужковый нож применяют, когда необходимо снять оплетку кабеля из резины, ПВХ, ПЭ. Нож с двухсторонним лезвием совершает резы продольные и поперечные глубиной до 5 мм

Стриппер для снятия изолирующего слоя ПВХ с кабелей диаметром 0,05 – 2,5 мм² автоматически настраивается на необходимое сечение. При давлении на рукоятку, захватывается проводник, лезвия входят в изоляцию и стягивают ее.

Последняя модель аналогична предыдущей, но работает с проводами других сечений.

Как правильно соединить провод в распределительной коробке

Самая спорная и болезненная проблема при электромонтажных работах соединение проводов и кабелей в  распределительной коробке. Электрики варят, гильзуют (опрессовывают), паяют, пользуются различными сжимами (колодки, ваги, клеммы, СИЗы – соединительные изолирующие зажимы), скручивают. Сколько электриков, столько различных мнений.

Что говорят правила соединения проводов и кабелей

Будем пользоваться несколькими источниками актуальных на сегодняшний день. ПУЭ-7 (Правила устройства электроустановок),   СНиП 3.05.06-85 (Электротехнические устройства), ГОСТ Р 50571.5.52-2011. ( Электроустановки низковольтные).

Раздел: Электропроводки

2.1.21. Соединение, ответвление и оконцевание жил проводов и кабелей должны производиться при помощи опрессовки, сварки, пайки или сжимов (винтовых, болтовых и т. п.) в соответствии с действующими инструкциями, утвержденными в установленном порядке.

2.1.22. В местах соединения, ответвления и присоединения жил проводов или кабелей должен быть предусмотрен запас провода (кабеля), обеспечивающий возможность повторного соединения, ответвления или присоединения.

СНиП 3.05.06-85

3. Производство электромонтажных работ

Раздел:  Электропроводки

3.34. Все соединения и ответвления установочных проводов должны быть выполнены сваркой, опрессовкой в гильзах или с помощью зажимов в ответвительных коробках.

Металлические ответвительные коробки в местах ввода в них проводов должны иметь втулки из изолирующих материалов. Допускается вместо втулок применять отрезки поливинилхлоридной трубки. В сухих помещениях допускается размещать ответвления проводов в гнездах и нишах стен и перекрытий, а также в пустотах перекрытий. Стенки гнезд и ниш должны быть гладкими, ответвления проводов, расположенные в гнездах и нишах, должны быть закрыты крышками из несгораемого материала.

ГОСТ Р 50571.5.52-2011.

526 Электрические соединения

526.2 При выборе средств соединения следует учитывать:

— материал проводника и его изоляцию;

— число и форму проводов, формирующих проводник;

— площадь поперечного сечения проводника;

— число проводников, которые будут соединены вместе.

Примечания:

1 Использование соединений пайкой рекомендуется избегать, за исключением коммуникационных схем. Если такие соединения используются, то они должны быть выполнены с учетом возможных смещений, механических усилий и повышения температуры при коротких замыканиях

Развернутый комментарий

Мы рассмотрели все нормативные акты регламентирующие соединение проводов. Рассмотрим преимущества и недостатки.

Опрессовка (гильзовка)

Рекомендуют все нормативы

Очень качественно соединение, большая площадь контакта. Недостаток пожалуй один, гильза большая по размеру и приходится делать большие распределительные коробки, что отражается на дизайне помещения.

Гильза, скрутка и клемма Ваго

Фото и краткое описание

Слева на фото соединение выполненное с помощью гильзы. Провода вставляются в луженую гильзу и обжимаются специальным прессом. Если гильза подобрана правильно соединение получается очень хорошее В центре скрутка, если сделать как на фото будет не хуже гильзы, но правилами запрещена, мы с своей работе не используем. Справа попытка отремонтировать проводку с помощью Ваги, соединение нагрелось, клемма расплавилась, так и до пожара недалеко.

Сварка

Рекомендуют все нормативы

Хороший контакт, малые габариты. Недостаток, проблематично проварить соединение большого количества проводов не повредив изоляцию (очень сильный нагрев).

Пайка

Предписывает применение только ПУЭ, СНиП умалчивает, а ГОСТ вообще рекомендует избегать соединения с помощью пайки.

Качественно спаять даже два провода достаточно сложно, но если удастся соединение будет качественным. Пропаять пять, шесть и более проводов практически не реально, тем более под потолком или в трудно доступном месте, куда большинство заказчиков просит поставить распределительную коробку, чтоб глаза не мозолила.

Скрутка

Запрещена

Хотя лучше еще никто не придумал. Всегда сначала провода скручивают, а потом варят, паяют, обжимают. Не буду агитировать, будем соблюдать правила, скрутка в чистом виде – ЗАПРЕЩЕНА!

СИЗ, клемма Ваго и винтовой сжим

Фото и краткое описание

Слева на фото соединение выполненное с помощью СИЗов. Провода сначала скручены, что само по себе неплохо, а поверх закручен колпачок в полном соответствии с правилами. В центре Вага (с подъемными флажками считается лучшим вариантом), отработала под нагрузкой около двух лет, оплавленная пластмасса и изоляция. Справа винтовой зажим, проблема та же что и с Вагой, соединение греется, последствия не предсказуемы

Некоторые советы, позволяющие быстро произвести удаление изоляции с кабеля

Достаточно часто возникают ситуации, когда даже настоящий профессионал пребывает в замешательстве. К примеру, визуальный осмотр показал, что у зарядного устройства повреждены провода, идущие к вилке.

Основная проблема заключается в:

• тонком сечении кабеля
• его многожильности
• заливке проводов в сплошную оплетку

В этом случае изоляция является не просто защитным слоем, а каналом, состоящим из двух или трех камер.

С одной стороны метод проведения ремонта очевиден. А с другой — не понятен вопрос, как можно быстро снять изоляцию с кабеля.

Опытные специалисты советуют в качестве специального инструмента применить кассету от бритвы. Необходим будет только одни ее элемент — тонкое лезвие. В этом случае нужно хорошо закрепить кабель в тисках. При их отсутствии подойдет и струбцина от настольного светильника.

Чтобы снять изоляцию быстро, требуется разделить кабель на жилы. Делать это необходимо предельно аккуратно, чтобы не повредить структуру жил. Торопиться в этом деле не стоит. Иначе можно сделать слишком глубокий надрез. По окончании данного этапа работы нужно подцепить ногтем часть изоляционного слоя и не спеша удалить его с жилы. Бережное отношение к проводу позволит не порвать его и не повредить

Очень важно, ликвидируя изоляцию, не порезать остальные жилы

Вторая ситуация, когда требуется удалить с кабеля защитный слой — загруженные участки электрических сетей.

Наиболее яркими примерами могут служить:

• внутренний заливной изоляционный слой
• жесткая и плотная внешняя изоляция
• тканевая изоляция, которая пропитана смоляным составом
• индивидуальная изоляция всех жил

Чтобы снять защиту, необходимо при помощи инструмента удалить внешнюю оболочку. С этой целью производится неглубокий надрез вдоль кабеля. Применение плоскогубцев позволит вынуть жилы. Делать это необходимо по одной штуке, так как, в противном случае, придется удалять внутреннюю ткань или заливку. Оставшуюся часть внешнего изоляционного слоя нужно просто срезать.

Как снять зачистить изоляцию ножом

Посмотрим, как быстро снять изоляцию с помощью ножа. Если вы решили использовать этот способ, то ни в коем случае нельзя проводить подрезку по кругу в перпендикулярном положении, т.к. этим вы можете вызвать насечку медных жил. В итоге, даже при не большом изгибе жилы могут быстро и легко сломаться именно в месте надреза. Особенно это нежелательно делать при работе с сечением 0,6-0,8 мм. Так, несколько раз согнувшись, он переломится полностью. Когда вы снимаете ее ножом, то лезвие нужно держать почти в одной плоскости с плоскостью и осью. В первую очередь нужно срезать вдоль жил, а после этого она, уже разрезанная вдоль, отводится в сторону от жил и срезается.

Однако обращаем ваше внимание, что если вы решили снять изоляцию подобным образом, то будьте аккуратны, т.к. с легкостью можно порезать себе руки

Как очистить кабель от изоляции: несколько эффективных способов

Для удаления изоляционного покрытия применяется несколько методов:

• ручная зачистка;
• обжиг;
• применение специального оборудования.

Ручная зачистка предполагает использование ножа (подойдет обычный канцелярский или строительный нож) или молотка. Принцип работы достаточно прост: необходимо аккуратно разрезать изоляцию вдоль жилы, отвести ее в сторону и обрезать. Данный способ, позволяющий очистить провод, достаточно трудоемкий процесс и требует наличия навыков и опыта. А его применение рационально, если объем партии металлолома небольшой. В обратном случае оптимальной альтернативой станет оплавление.

Обжиг — достаточно эффективный метод быстро очистить медный или алюминиевый провод от изоляции. Однако при работе следует строго придерживаться техники безопасности. Оплавление необходимо проводить на улице или в хорошо вентилируемых помещениях, поскольку при нагревании обмотки выделяются токсины. Провод укладывают на горизонтальную поверхность и проводят паяльником вдоль изоляции. После оплавления она легко устраняется с помощью обычных плоскогубцев

Важно помнить, что данная техника, помимо плюсов в виде экономии времени, имеет и свои минусы, а именно негативное воздействие на экологию и здоровье человека. Кроме того, не рекомендуется обжигать тонкожильные провода, поскольку вместе с изоляцией выгорает и металл. Одним из наиболее эффективных и безопасных способов быстро очистить кабель является использование таких инструментов, как бокорез или стриппер

Они позволяют значительно ускорить работу и подходят для очистки больших партий лома. Бокорез — это специальные кусачки для перекусывания проводки. Свободный конец кабеля зажимают между лезвиями и аккуратно тянут. Режущие кромки должны быть направлены строго в сторону движения инструмента, что позволяет без особых усилий удалить обмотку. При неправильной эксплуатации повод может обломиться вместе с изоляцией

Одним из наиболее эффективных и безопасных способов быстро очистить кабель является использование таких инструментов, как бокорез или стриппер. Они позволяют значительно ускорить работу и подходят для очистки больших партий лома. Бокорез — это специальные кусачки для перекусывания проводки. Свободный конец кабеля зажимают между лезвиями и аккуратно тянут. Режущие кромки должны быть направлены строго в сторону движения инструмента, что позволяет без особых усилий удалить обмотку. При неправильной эксплуатации повод может обломиться вместе с изоляцией.

Автоматизировать и существенно ускорить процесс поможет стриппер. Чтобы очистить провод на цветмет, необходимо конец кабеля вставить в специальное отверстие, зажать ручки стриппера, чтобы перекусить обмотку, и потянуть проводник наружу, тем самым освободив от изоляции. Преимущества инструмента заключаются в простоте эксплуатации и возможности проводить очистку как толстожильных, так и тонкожильных проводов.

Для очистки крупных партий металлолома также применяют специальное оборудование, которые предоставляют в аренду сами пункты приема.

Нож электромонтера – традиционное приспособление

Нож с изогнутым лезвием упрощает работу и ускоряет процесс снятия изоляции. Различают несколько разновидностей такого приспособления.

Особенности использования прибора

Нож электромонтера больше подходит для зачистки плоских кабелей. Опытные мастера без проблем снимут изоляцию и с проводов круглого сечения, но удобства пользования будет меньше.

Снятие защитной оболочки с помощью ножа надо проводить в перчатках, чтобы избежать травмы. Это особенно актуально при зачистке кабеля, изготовленного по ГОСТу. Толщина изоляции такого проводника значительно больше, чем у провода по ТУ, и она плотнее прилегает к жилам, что усложняет работу.

Выполняя зачистку, инструмент надо держать под острым углом относительно кабеля. Если этим правилом пренебречь, то высок риск повреждения проводника из мягкого металла

Оплетку снимают легкими движениями, срезая изоляцию от себя.

Главные плюсы использования ножей:

• доступная стоимость;
• наличие моделей с изолированной ручкой;
• практичность – нож подходит для проводов разного диаметра.

Основной минус – длительность работы. Зачистка кабелей большого сечения достаточно трудоемка. Кроме того, при малом опыте есть риск повреждения жил.

Разнообразие ножей электрика

Различают три варианта электромонтерских ножей. Они отличаются между собой формой лезвия и типом наконечника.

Нож с пяткой. Приспособление с коротким, вогнутым вовнутрь клином. Перпендикулярно лезвию напаяна «пятка», ограничивающая глубину надреза.

Такой нож отлично подходит для подготовки проводов с двойной изоляцией, когда верхний защитный слой надо снять, а нижний – оставить в целостности

Плужковый инструмент лучше использовать для проводов с жесткими жилами, мягкую опоясывающую оболочку нож снимает хуже.

Нож с клювом. Инструмент с закругленным лезвием. У такого ножа изгиб очень плавный в отличие от «пятки». Специфическая форма клина усложняет работу, приспособление чаще используют опытные мастера.

Острие в форме клюва подходит для кругового разреза оболочки

Продольный надрез надо выполнять с особой осторожностью, так как ограничителя глубины реза нет. Нож с крючком

Такому инструменту под силу поперечный срез и продольная разделка кабеля. Провод фиксируется сверху скобой, а изоляцию прорезает острый клык

Нож с крючком. Такому инструменту под силу поперечный срез и продольная разделка кабеля. Провод фиксируется сверху скобой, а изоляцию прорезает острый клык.

На ноже можно установить глубину разреза защитной оболочки – для этого предусмотрено регулировочное колесико

Такая модель универсальна и подходит для обработки большинства типов кабелей. Девайс популярен у профессиональных электриков.

Оценка качественных параметров инструмента

При выборе ножа для зачистки изоляционного слоя, необходимо руководствоваться рядом правил.

Основные требования:

1. Лучше использовать нож с небольшим лезвием. Инструментом будет удобно применять в ограниченном пространстве (шкафе, щитке).
2. Лезвие должно быть из прочной стали – такой металл дольше сохраняет остроту.
3. Кромку лучше выбирать прямую – это упростит разделку проводов с двойной изоляцией.

Надо обратить внимание на заточку лезвия. Оно не должно быть слишком острым, иначе легко пораниться при работе

Кроме того, отточенным острием можно нечаянно испортить жилы обрабатываемого кабеля или соседние провода

Некоторые инструменты имеют изолирующую рукоятку. Показатель максимального напряжения, которое способен выдержать нож, указан на самом приборе.
