Что такое диммер и как он работает

Устройство и виды

Диммеры делают на основе разной элементной базы. Все они имеют свои особенности и недостатки. И чтобы понять, что такое диммер и как он работает, надо разобраться из чего сделано конкретное устройство. Итак, могут быть варианты:

• На основе реостата (в частности переменного резистора). Это самый простой, но и самый неэффективный способ регулирования яркости. Такое устройство очень сильно греется, так что необходима система охлаждения, имеет крайне низкий КПД. В настоящее время серийно не производится.

• Электронные светорегуляторы на основе симисторов, тиристоров, транзисторов. Эти устройства нельзя использовать с техникой, требовательной к форме электропитания, так как на выходе — нечто похожее на синусоиду с обрезанными верхушками. Стоит также знать, что такие схемы могут выдавать помехи, мешающие работе радиоприемников или чувствительного к электропомехам оборудования. Несмотря на свои недостатки именно электронные диммеры используют чаще — из-за невысокой цены, малых габаритов и возможности реализации дополнительных функций.

• Диммеры на основе автотрансформатора. Такие устройства выдают почти идеальную синусоиду, но имеют большие вес и размер, для регулировки требуется прилагать большие усилия. Еще один момент: более сложная схема ведет к удорожанию регулятора. Тем не менее, и они представлены на рынке, используются в местах где нельзя создавать радиопомехи или требуется нормальная форма питающего напряжения.

При выборе устройства не столь важно знать, к какому типу он относится, сколько важно учитывать характер нагрузки, к которой он будет подключаться (лампы накаливания и светодиодные или люминесцентные и экономки). https://www.youtube.com/embed/kb9He3btzgw

По виду исполнения диммеры бывают:

• Модульные для установки в электрощитке на дин-рейку. Подключить диммер такого типа можно с лампами накаливания, галогенными светильниками с понижающим трансформатором. Для удобства использования они имеют выносную кнопку управления или клавишный выключатель. Такие устройства удобны, например, для регулирования освещенности двора и входных ворот из дома, лестничной площадки или входной двери.

• Диммеры на шнуре. Это мини-устройства, позволяющие регулировать яркость свечения осветительных приборов, которые включаются в розетку — настольные лампы, бра, торшеры. Только стоит знать, что совместимы они в основном, с лампами накаливания.

• Для установки в монтажную коробку. Ставятся в монтажную коробку под выключатель (в ту же коробку). Совместимы с лампами накаливания, светодиодными, галогенными понижающим и электронным трансформатором. Управляются кнопкой, которая ставится поверх устройства или подключаются к системе «умный дом».

• Моноблочный. По внешнему виду очень напоминает обычный выключатель, ставится в такую же монтажную коробку, можно вместо выключателя. Включаются в разрыв фазной цепи (схемы ниже). Этот тип имеет большое видовое разнообразие. С какими лампами можно подключать такой диммер, должно быть указано на корпусе, но если это электронная схема, то работают они с лампами накаливания и некоторыми галогенными и светодиодными (на которых написано диммируемые или стоит сообвтевтующий знак). Управляться могут:

  • При помощи поворотного диска (поворотные диммеры). Отключение света происходит поворотом диска в крайнее левое положение. Недостаток этой модели — невозможно зафиксировать последнее значение освещенности. При включении задается всегда минимальная яркость.

  • Поворотно-нажимные. По внешнему виду похожи, но включение/выключение происходит при помощи нажатия на диск, а регулировка — его поворотом.

  • Клавишные. По внешнему виду очень похожи на обычные выключатели. Включение/выключение света стандартное — перебросом клавиши, а регулировка начинается после удержания клавиши в нажатом состоянии более 3 секунд. есть модели в которых включение-отключение происходит одной клавишей, а регулировка другой.

  • Сенсорные. Все управление происходит при помощи прикосновений к экрану. Эти модели самые надежные — никаких механических деталей, практически нечему ломаться.

В частных домах и квартирах ставят чаще всего моноблочные диммеры. В доме еще может пригодиться модульное исполнение — для изменения яркости освещения придомовой территории с возможностью контроля его из дома. Для таких случаев есть модели, которые позволяют управлять освещенностью с двух мест — проходные диммеры (работают по принципу проходного выключателя).

Совместимость диммеров и ламп

При выборе светорегуляторов необходимо обращать внимание на типы осветительных приборов, для которых они предназначены. Для накаливающих, а также галогенных ламп, рассчитанных на стандартное напряжение, подойдут практически любые приборы

Важно лишь помнить, что при уменьшении напряжения будет меняться цвет светового потока. При малом напряжении он имеет красноватый оттенок, который не просто неприятен, но и вреден для глаз. Для накаливающих, а также галогенных ламп, рассчитанных на стандартное напряжение, подойдут практически любые приборы

Важно лишь помнить, что при уменьшении напряжения будет меняться цвет светового потока. При малом напряжении он имеет красноватый оттенок, который не просто неприятен, но и вреден для глаз

Для накаливающих, а также галогенных ламп, рассчитанных на стандартное напряжение, подойдут практически любые приборы

Важно лишь помнить, что при уменьшении напряжения будет меняться цвет светового потока. При малом напряжении он имеет красноватый оттенок, который не просто неприятен, но и вреден для глаз

Для регулирования галогенных устройств низкого напряжения (12-24 В) подойдут приспособления, совместимые с понижающими трансформаторами (RL). Если же предполагается электронный трансформатор, рекомендуется отдать предпочтение модели диммера, имеющей маркировку С.

Регулирующие устройства для низковольтных источников света, как правило, оснащены механизмами, осуществляющими плавное включение/отключение

Важно иметь в виду, что подобные устройства особо чувствительны к перепадам сетевого напряжения, которые могут привести к существенному сроку сокращения эксплуатационного периода

Сочетающиеся с различными видами ламп приборы позволяют облагородить помещение, одновременно делая его более комфортным. Отличающиеся привлекательным дизайном выключатели также являются отличным дополнением к интерьеру

Светорегуляторы для высоковольтных электроцепей чаще всего применяются для регулирования уровня яркости театральных залов

Поскольку в этом случае происходит значительное потребление энергии, важно убедиться, что выбранная модель диммеров рассчитана на значительные нагрузки

В конструкции выключателей с регуляторами, предназначенными для люминисцентных источников освещения, предусмотрено специальное пусковое приспособление для преобразования подающей частоты в диапазоне 20-59 кГц. Это позволяет менять значения силы тока, проходящего по цепи, что позволяет влиять на уровень яркости ламп.

В основу функционирования диммеров, используемых для светодиодных светильников, положен метод широтно-импульсивной модуляции. Регулировка степени мощности светового потока производится путем изменения длительности импульсов тока, которые подаются на светодиоды с оптимально выверенной амплитудой. Благодаря высокой частоте подаваемых импульсов, достигающей 0,3 МГц, исключается мерцание ламп, вредно влияющее на зрение.

Маркировка светорегулирующих приборов

Узнать об особенностях диммеров и их совместимости с различными осветительными приборами позволяют маркировочные обозначения, которые наносятся на подобные приборы.

• Латинская буква R, нанесенная на светорегулятор, свидетельствует о том, что его можно применять для регулировки света в лампах накаливания, имеющих «Омную» или «Резистивную» нагрузку.
• Обозначение буквой L допускает работу с трансформаторами, понижающими напряжение и индуктивную нагрузку.
• Латинская буква С свидетельствует о том, что прибор можно совмещать с электронными трансформаторами («Емкостная» нагрузка).

Особый значок, свидетельствующий о допущении регулировки освещения, ставится также на люминисцентных и энергосберегающих лампах.

Что нужно знать о диммерах?

Глагол «to dim» в английском языке означает «становиться тусклым», «темнеть». Это явление и является сутью регуляторов яркости. Кроме того, человек дополнительно получает еще ряд преимуществ.

Плюсы использования прибора

Среди достоинств следует выделить такие дополнительные возможности:

• снизить потребление электроэнергии — это приводит к большей экономичности;
• заменить несколько видов осветительных приборов — к примеру, одна лампа может выполнять функции ночного торшера, основного освещения и т. д.

Кроме того, пользователь может получить различные световые эффекты, к примеру, использовать обычное освещение под управлением диммера в качестве светомузыки.

А также его функциональность позволяет работать совместно с системами безопасности или просто имитировать присутствие людей в помещении. Что поможет владельцам любого помещения защитить свое имущество от злоумышленников или вообще предотвратить их несанкционированное проникновение в квартиру, офис.

Основой конструкции диммера является симистор

Важно помнить, что его мощность должна на 20-50% превышать аналогичный показатель нагрузки. Кроме того, он должен выдерживать напряжение в 400 В

Это обеспечит изделию долговечность

Дополнительно регулятор яркости способен сделать управление источниками освещения, другими электроприборами более удобным, эффективным. К примеру, можно применять радио- или инфракрасные сигналы, что позволит выполнять необходимые манипуляции дистанционно.

Или же есть возможность использовать несколько точек управления осветительным прибором вместо одного. Например, если пользователь хочет сделать более современным освещение в спальне, то регуляторы можно установить на входе туда, а также возле кровати.

Подобное решение сделает жизнь владельцев несколько комфортнее. Таким же образом можно поступить в любом другом помещении.

Как выполняется регулирование?

Если заинтересованный человек решил самостоятельно собрать диммер, то процедуру нужно начинать выполнять не с раздумий о том, как это сделать, а с определения целей и задач, которые будут решаться.

Так выглядит обычная синусоида тока, а суть диммирования в том, чтобы «обрезать» ее. Это уменьшит продолжительность импульса и даст возможность электроприбору работать не на полную мощность

Так перед тем, как приступить к сборке необходимо определиться какой вид ламп будет применяться. Эта процедура обязательная, потому что существуют различные принципы управления яркостью свечения.

К ним относятся:

• изменение напряжения — такой способ будет актуальным при использовании устаревших ламп накаливания;
• широтно-импульсная модуляция — этот вариант необходимо применять для управления яркостью современных энергосберегающих осветительных приборов.

Изменение напряжения светодиодных ламп малоэффективно из-за того, что они работают в узком диапазоне и при небольшом отклонении от нормы просто тухнут или не включаются. Что не позволит полностью раскрыть потенциал обычных устройств, потому для них выпускают специализированные диммеры для LED-приборов.

Кроме того, использование простых, но устаревших реостатов не дает возможности экономить на электроэнергии. Ведь излишки электроэнергии в виде тепла просто рассеиваются в воздухе.

Правильно сделанный диммер должен обеспечить именно такую синусоиду, при которой короткие импульсы чередуются с продолжительными паузами. Причем чем она продолжительней, а сила сигнала меньше, тем тусклее будет светиться лампа

С помощью широтно-импульсной модуляции получится собрать регулятор яркости, обеспечивающий лампам возможность работать при 10-100% их мощности. При этом пользователь получит приятный бонус в виде сэкономленной электроэнергии.

А также можно в полном объеме использовать все остальные преимущества диммеров, среди которых и долговечность.

Диммеры для светодиодных ламп на 220 вольт. Схемы

В большинстве случаев заинтересованный человек сможет приобрести недорогой заводской диммер, рабочие качества которого удовлетворят его Встречаются нестандартные ситуации, когда промышленные изделия не удовлетворяют потребности человека. Цена у диммеров с регулятором и с кнопками отличается на порядок, ведь кнопочный диммер например, диммер Legrand как правило собран с применением микроконтроллера.

Для этого используется схема с использованием микросхемы КР ЕН 12А, представленная на рисунке ниже. Состоит из анода и катода.

То есть соотношение мощностей не 5: 1, как в рекламе, а 4: 1.

Предлагаемый способ годится для ламп с конденсаторной схемой. По расчётам он должен быть раз в 10 больше, чем на схеме, но тогда он не влезет в маленький корпус лампы. При подключении диммера для светодиодной лампы в В с дистанционным управлением необходимо убедиться, что он устанавливается непосредственно перед контроллером ламп. Диммер в приведенной комплектации рассчитан на подключение электроприбора мощностью не более Вт.

А также его функциональность позволяет работать совместно с системами безопасности или просто имитировать присутствие людей в помещении. Читай «Общие соображения» в конце.

Жало На жало тоже обращайте внимание при покупке. Иначе говоря, его сопротивление становится очень мало, и лампочка горит до конца полуволны

Когда напряжение на конденсаторе достигнет величины, достаточной для открытия симистора и динистора, симистор открывается.

Схема и принцип её работы

Важнейшее ее преимущество — способность работать в большом диапазоне питающего напряжения. Кроме того, предусмотрена многослойная проводниковая конструкция, которая позволяет выполнять задачи максимально точно.

Дурацкий вопрос. По-другому он называется регулятор мощности переменного тока. Тестируем схему на лампах.
Регулятор мощности для приборов работающих от сети переменного тока 220В. Диммер на ВТА41-600

Классификация диммера для светодиодных ламп

При покупке светорегуляторов нужно учитывать, что вариаторы для энергосберегающих, светодиодных и для обычных ламп накаливания имеют определенные различия и классификацию. Диммеры разделяют по конструктивным особенностям, способу и месту монтажа, принципу управления и прочим характеристикам.

Многообразие светорегуляторов позволяет легко подобрать нужное устойство

По месту и способу монтажа

По месту монтажа светорегуляторы делятся на выносные, модульные и настенные.

• Модульные. Данный вид диммера монтируется на DIN-рейку в распределительном электрощите вместе с УЗО. Подобные вариаторы можно легко установить или заменить в любое время, но для этого устройства необходимо во время ремонта или строительства предусмотреть прокладку отдельного провода. Модульные диммеры прекрасно подойдут при обустройстве жилища по системе «умный дом».
• Выносные.  Это небольшие устройства длиной 20÷30 мм и имеющие три сенсора управления. Так как в них предусмотрено удаленное управление, то такие диммеры могут монтироваться рядом со светильником или непосредственно в самом осветительном приборе. Светорегулятор может устанавливаться одновременно с люстрой и не требует штробления стен или потолка. Идеальный вариант, если решено установить вариаторы для освещения, а ремонт уже сделан.

Дистанционное управление светорегулятором довольно комфортно

Настенные. Подобные регуляторы освещения монтируются точно так же как розетки и выключатели непосредственно в помещении, в котором располагаются диммируемые светодиодные лампы. Монтаж такого диммера необходимо выполнять до ремонта и нанесения финишного покрытия, поскольку для установки требуется штробление стен или потолка.

По принципу управления

Если говорить о принципе управления диммера и, то они в свою очередь делятся на механические, сенсорные и дистанционные.

Механика

Вариаторы для освещения с механическим управлением — это самые первые и наиболее простые устройства для регулировки интенсивности светового потока ламп. На корпусе диммера имеется вращающаяся круглая ручка, посредством которой происходит управление переменным резистором и, соответственно, включение и выключение ламп.

Старый добрый и безотказный механический диммер

Среди механических диммеров встречаются кнопочные и клавишные модели. Такие устройства, так же как и обычные выключатели имеют клавишу отключения осветительного прибора от сети.

Сенсор

Светорегуляторы с сенсорным управлением имеют более солидный и современный вид. Чтобы выполнить диммирование светодиодных ламп, нужно просто легко прикоснуться к сенсорному дисплею. Однако подобные диммеры стоят дороже, чем их механические аналоги.

Такой сенсорный светорегулятор никого не оставит равнодушным

«Дистанционка»

Технологии повышают уровень комфорта

Регуляторы освещения с дистанционным управлением оснащены пультом, с помощью которого настройка оптимального уровня интенсивности свечения лам выполняется по радиоканалу или через ИК-порт. Управление по радиоканалу возможно даже с улицы, тогда как пульт с ИК-портом может выполнять настройку только при наведении его непосредственно на диммер.

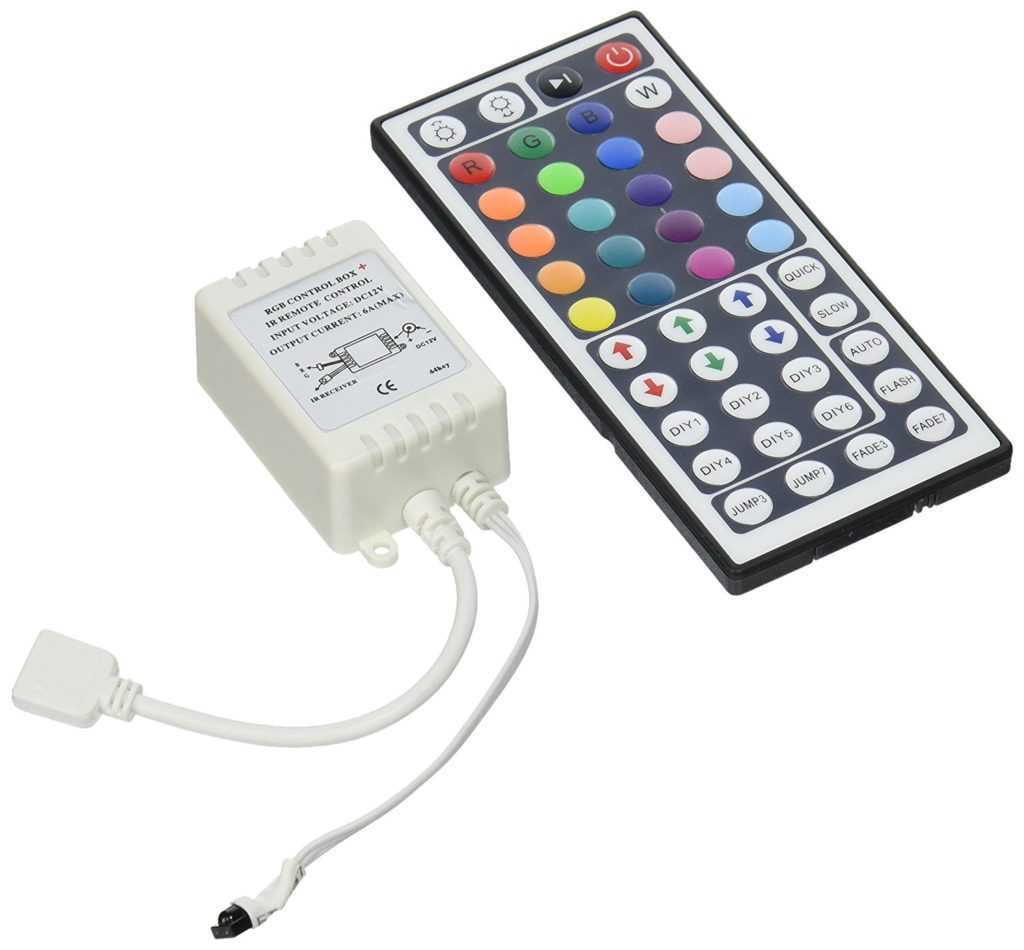

Светорегулятор с пультом на радиоуправлении

Также существуют модели светорегуляторов, которые позволяют управлять освещением через Wi-Fi, и используются они в основном в системах «умный дом».

Одной из разновидностей диммеров являются акустические регуляторы освещения, которые срабатывают на хлопки или голосовые команды.

Сенсорные

Устройства такого плана, имеют специальную сенсорную панель, которая позволяет корректировать яркость света легким прикосновением к ней. Такие модели, как правило, имеют современный дизайн, но что касается функциональных возможностей, то они ничем не отличаются от других видов.

Выключатель – диммер сенсорный 12/24V 48W

Бюджетный регулятор небольших размеров, предназначенный для управления LED — лентами, прост в использовании имеет простую сенсорную панель. Работает при постоянном напряжении 12 или 24 В и относится к одним из лучших бюджетных представителей светорегуляторов этого типа. Часто используют при декоративном освещении в профилях из алюминия. Максимальный ток при работе не должен превышать 4А. чувствительный сенсор позволяет с легкостью устанавливать необходимую яркость. Подойдет для светодиодных светильников.

Выключатель – диммер сенсорный 12/24V 48W
Достоинства:

• цена доступна для всех;
• качественная сборка.

Недостатки:

небольшая максимальная сила тока она составляет всего 4А.

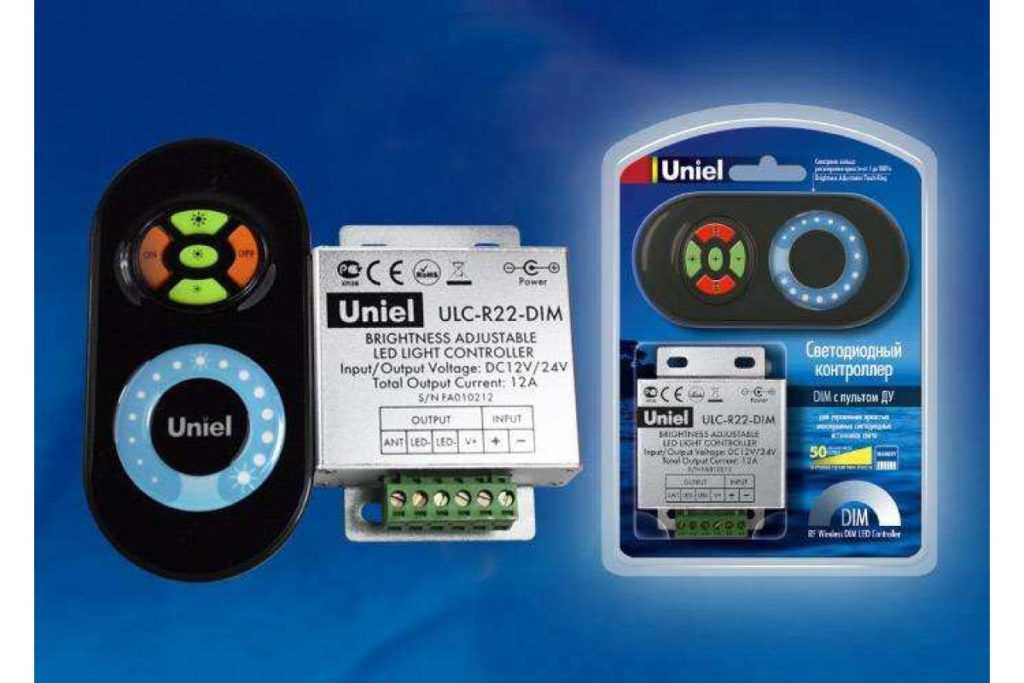

Uniel ULC-R22-DIM

Неплохая модель сенсорного регулятора, на дистанционном пульте расположено сенсорное кольцо для осуществления все нужных манипуляции. В диммер встроена функция памяти, сохраняющая все настройки в случае внезапного выключения прибора. Для тог чтобы прибор работал без перебоев в его плату встроена специальная защита от радиочастотных помех. Качественные детали увеличивают срок эксплуатации до 50000 часов. У Uniel ULC-R22-DIM предусмотрена комбинированная подача напряжения, то есть оно может быть и 12, и 24 В.

Uniel ULC-R22-DIM
Достоинства:

• есть функция памяти;
• качественные детали;
• долгий срок службы;
• доступная цена.

Недостатки:

не обнаружены.

Dimmer LN – 200 (12-24V, 72-144W, Touch)

Компактный светорегулятор, позволяющий контролировать освещение всего лишь одним касанием. Быстрое касание регулятора позволяет включить или отключить свет, при длительном нажатии включается функция диммирования. Самые высокие показатели напряжения при работе равны 12-24 В, а мощности достигают 77-144 Вт. Легкий прибор, который размещают на стене создаст комфорт при управлении светом в любом доме.

Dimmer LN – 200 (12-24V, 72-144W, Touch)
Достоинства:

• компактные размеры;
• сенсорное управление;
• имеет накладной способ монтирования.

Недостатки:

• цена завышена для такого простого прибора;
• ограниченный ряд функции.

Ecola LED Strip Dimmer Panel 12A 144W 12V (288W 24V)

Модель выпускается в виде сенсорной панели, позволяющей управлять яркостью света в помещении. Подойдет для регулировки разноцветных и одноцветных плат, корпус крепится как наружным(накладным) способом, так и путем врезки в стену. В комплект входит установочная коробка, позволяющая углубить прибор в стенку при его установке. Пользователь получает возможность управлять яркостью света в десяти режимах.

Ecola LED Strip Dimmer Panel 12A 144W 12V (288W 24V)
Достоинства:

• стильный вид;
• монтирование может осуществлять врезным или накладным способом;
• укомплектованность;
• доступная цена;
• регулятор оснащен 10 режимами работы.

Недостатки:

• при большой нагрузке и скачках напряжения возможен выход из строя;
• слабый пластиковый корпус, не выдерживает механической нагрузки.

Диммер для светодиодных лен, прибор благодаря которому люди могут контролировать и регулировать яркость освещения в помещении. Но прежде чем приобретать его следует проверить совместимость устройства и светового полотна и учесть все его функции. Установка, как правило, не вызывает ни каких трудностей и не требует дополнительного оборудования.

Подключение

Выбирая регулятор для светодиодного полотна следует помнить, что подойдет тот, что работает с тем же напряжением, то есть 12 или 24 В. При сборе схемы подключения, необходимо помнить, что размещать диммер следует только между трансформатором и светодиодным полотном, таким образом работа устройства будет стабильной и функциональной. Схема разрабатывается в соответствии с типом полотна и его длины. Подключение устройства — процедура простая и не требующая каких-либо специальных приборов для е осуществления. Знание основ электрики позволит самостоятельно совершить все действия, без привлечения специалиста.

Итак, чтобы диммер заработал достаточно подключить его между блоком питания и самой СДЛ. Конечно не следует забывать о том, что соблюдение полярностей и входов и выходов должно быть соблюдено. Подключение абсолютно одинаково как у одноканальных, так и у многоканальных плат, вот только при подсоединении второй, у владельцев появится возможность не только контролировать общую яркость, но и непосредственно каждый цвет в отдельности.

Заключение

Прогресс никогда не замедляет свой ход. Это также касается, казалось бы, незаменимых включателей света. Постепенно обычные приспособления заменяются устройствами плавного регулирования светового потока.

Одной из причин этого процесса является возможность экономии потребления света. Достаточно вспомнить «умные» дома, где диммер может выключить свет, который забыл выключить хозяин, или немного осветить лестничную клетку проходящему по ней человеку.

Если говорить об энергосбережении, использование светорегулятора дает от 9% до 35% экономии, не сильно сказываясь на силе освещения. Этим регуляторы выгодно отличаются от устаревших реостатов, у которых уменьшение яркости освещения оставляет уровень потребления электроэнергии на прежнем уровне.
