Выбор сечения кабеля для электроплиты: расчет по мощности и ПУЭ

Подключение электроплиты требует точного расчета электрической нагрузки для предотвращения перегрева проводки. Ошибка в выборе сечения может привести к оплавлению изоляции или короткому замыканию, что создает риск пожара. Выбор сечения кабеля для электроплиты: расчет по мощности и ПУЭ занимает от 2 до 5 часов при самостоятельном монтаже, а стоимость материалов зависит от длины трассы и марки провода. Правильный подход гарантирует стабильную работу прибора и безопасность жильцов.

Базовые знания по электротехнике

Для корректного подбора проводника необходимо понимать связь между мощностью прибора в киловаттах (кВт) и силой тока в амперах (А). Электробезопасность подразумевает использование медных жил и обязательное наличие заземления. Замена старой проводки требуется, если она выполнена из алюминия или имеет сечение менее 2.5 мм2. Работы по прокладке линии от щитка до кухни обычно занимают один рабочий день.

Подбор необходимых материалов

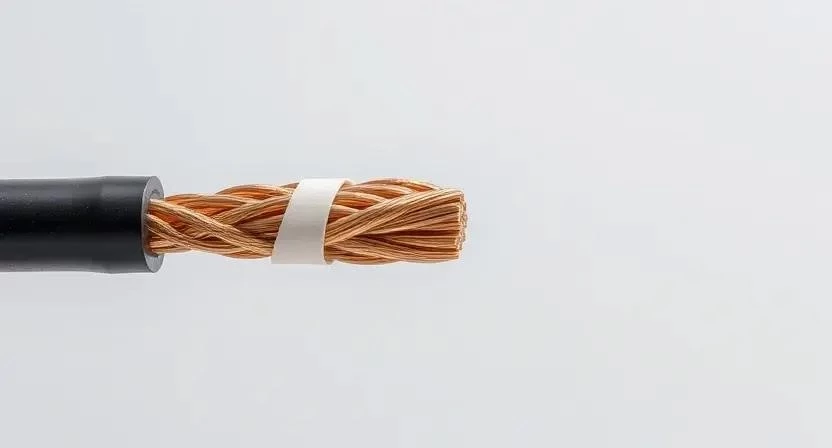

Основным вариантом для кухни является медный кабель марки ВВГнг-Ls, где «нг» означает негорючесть, а «Ls» — низкое дымовыделение при горении. Длина кабеля рассчитывается по фактической трассе с запасом 10-15% на изгибы и зачистку концов.

• Медный провод (жила из чистой меди);
• Изоляция из ПВХ (поливинилхлорид);
• Оболочка с индексом нг-Ls (пожаробезопасная);
• Три жилы (фаза, ноль, заземление);
• Стойкость к перепадам температур;
• Механическая прочность оболочки;
• Соответствие ГОСТу;
• Гибкость для прокладки в гофре.

Для определения подходящего диаметра жилы используется следующая таблица:

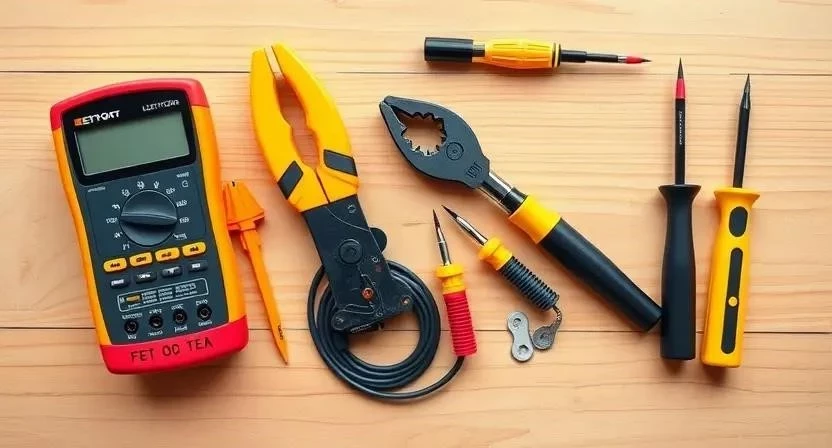

Инструменты для электромонтажа

Качественный результат зависит от использования специализированного оборудования, которое обеспечивает надежный контакт и аккуратную прокладку трассы.

• Стриппер — для быстрой и точной зачистки изоляции;
• Набор отверток — для затяжки клемм в щитке и плите;
• Мультиметр — проверка целостности цепи и напряжения;
• Перфоратор — создание штроб в бетонных или кирпичных стенах;
• Гофрированная труба — защита кабеля от механических повреждений;
• Пластиковые стяжки — фиксация провода внутри гофры;
• Строительный уровень — разметка прямой трассы.

Подготовка помещения и поверхности

Первым этапом становится очистка зоны прокладки от мебели и лишних предметов. Стены и пол защищаются пленкой, чтобы строительная пыль не осела на кухонном гарнитуре. Важнейшим условием безопасности является полное отключение электропитания в распределительном щитке с установкой предупреждающей таблички.

После этого выполняется штробление стен по заранее намеченной линии. Трасса проверяется на отсутствие скрытых труб водоснабжения или других коммуникаций. Готовые штробы очищаются от пыли и обрабатываются грунтовкой, что улучшает сцепление с последующим штукатурным слоем.

Пошаговый алгоритм монтажа кабеля

Процесс установки выполняется строго по технологии для исключения ошибок в будущем.

1. Определение суммарной мощности плиты по паспорту изделия (20 мин).
2. Расчет силы тока по формуле I = P / (U * cos φ) (10 мин).
3. Выбор сечения кабеля согласно нормам ПУЭ (10 мин).

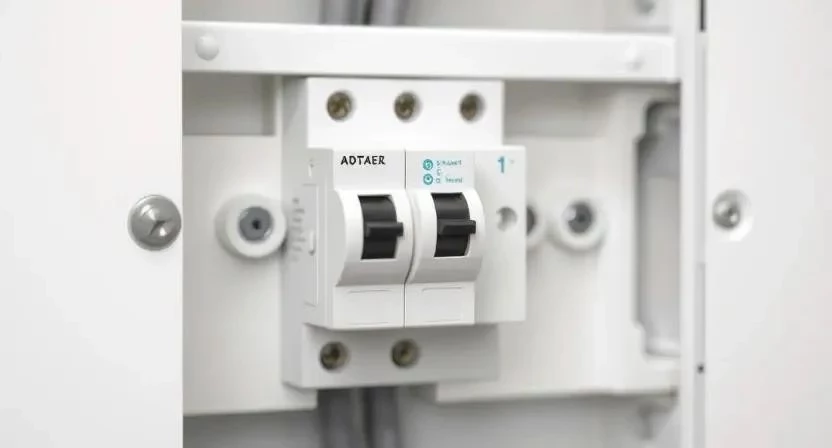

4. Подбор номинала автоматического выключателя под выбранное сечение (10 мин).
5. Разметка трассы от распределительного щита до точки подключения плиты (30 мин).

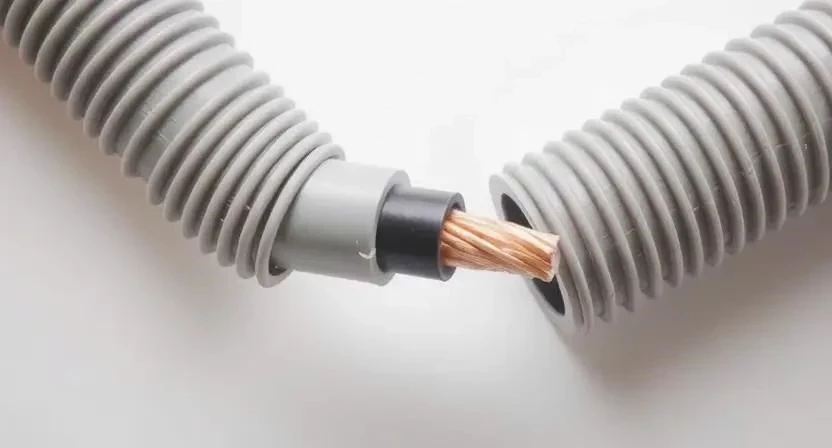

6. Прокладка кабеля в гофрированной трубе для защиты (1 час).
7. Фиксация кабеля в штробах с помощью дюбель-хомутов или раствора (2 часа).
8. Монтаж распределительной коробки или организация прямого подключения (40 мин).
9. Зачистка концов кабеля с помощью стриппера (15 мин).
10. Подключение жил к соответствующим клеммам автомата в щитке (30 мин).
11. Подключение кабеля к зажимным контактам электроплиты (30 мин).
12. Проверка целостности цепи и отсутствия короткого замыкания мультиметром (10 мин).
13. Тестовый запуск всех конфорок под максимальной нагрузкой (20 мин).

Пример из практики: Однажды при монтаже в старом фонде я обнаружил, что глубина штробы была недостаточной. В результате при заделке стены кабель был пережат слоем цемента, что привело к локальному нагреву. Теперь я всегда использую глубокие штробы и обязательно укладываю провод в ПВХ-гофру.

Технологические нюансы и требования

Температура эксплуатации кабеля не должна превышать допустимых норм для ПВХ-изоляции. При большой длине линии (более 20 метров) возникает падение напряжения, что может привести к снижению мощности нагрева плиты. В таких ситуациях рекомендуется увеличить сечение провода на один шаг (например, с 4 мм2 до 6 мм2).

Заземление является обязательным требованием ПУЭ для кухонной техники. Использование только «нулевого» провода в качестве защитного недопустимо и опасно для жизни.

Пример из практики: В одном из проектов длина линии от щитка до кухни составила 18 метров. Несмотря на то, что мощность плиты позволяла использовать кабель 4 мм2, я установил 6 мм2, чтобы избежать просадки напряжения при одновременном включении всех конфорок и духовки.

Типичные ошибки при установке

Несоблюдение правил монтажа ведет к преждевременному износу материалов и аварийным ситуациям.

1. Применение алюминиевого провода вместо медного в современных сетях.
2. Занижение сечения кабеля ради экономии средств.
3. Отсутствие отдельного контура заземления.
4. Слабая затяжка винтовых зажимов в клеммниках, что вызывает искрение.
5. Прокладка силового кабеля вплотную к трубам отопления.

Расчет затрат на электромонтаж

Стоимость реализации проекта складывается из цены материалов и оплаты труда специалиста.

Сравнение вариантов выполнения работ:

Пример из практики: При заказе услуг электрика я заметил, что мастер предложил кабель без индекса «Ls». После обсуждения норм пожарной безопасности мы заменили его на правильный вариант, так как экономия в 200 рублей не стоит риска при задымлении.

Эксплуатация и уход за сетью

После завершения всех работ рекомендуется раз в год проверять затяжку винтовых контактов в распределительном щите и клеммной коробке плиты. Со временем из-за температурного расширения меди контакты могут ослабнуть. Также полезно контролировать температуру изоляции кабеля в щитке при максимальной нагрузке — она не должна быть горячей на ощупь.

Альтернативные способы подключения

Вместо прямого соединения кабеля с плитой можно установить специальную силовую розетку с соответствующим сечением и номиналом автомата. Это упрощает замену бытовой техники в будущем. Для защиты дорогостоящего оборудования от скачков напряжения в сети рекомендуется установка реле напряжения в распределительном щите.

Ответы на часто задаваемые вопросы

Можно ли использовать кабель 2.5 мм2 для плиты 7 кВт?
Нет, для такой мощности сечение 2.5 мм2 недостаточно, кабель будет перегреваться. Требуется минимум 6 мм2.

Какой автомат ставить на кабель 4 мм2?
Оптимальным выбором будет автоматический выключатель номиналом 25А.

Нужен ли отдельный провод заземления?
Да, согласно ПУЭ, заземление обязательно для всех электроприборов с металлическим корпусом.

Чем отличается ВВГнг от ВВГнг-Ls?
Маркировка Ls (Low Smoke) означает, что при горении кабель выделяет значительно меньше дыма.

Можно ли прокладывать кабель без гофры?
В штробах допускается прокладка без гофры, но для защиты от механических повреждений и облегчения замены она рекомендуется.

Что будет, если сечение кабеля слишком большое?
Технически это не вредно, но увеличивает стоимость материалов и затрудняет монтаж из-за жесткости провода.

Как рассчитать мощность плиты по паспорту?
Необходимо сложить максимальную мощность всех конфорок и духовки, если они могут работать одновременно.
