Выдвижные розетки, встраиваемые в столешницу: виды, характерные особенности, правила установки

Планирование электро коммуникаций

Незадолго до ремонта или строительства комнат следует спланировать, как будет выстроена комната или офис. Если планируется разместить объекты питаемые от электричества или требующие доступа к интернет линиям в местах расположенных далеко от стен, необходимо предусмотреть розетки и другие разъемы как можно ближе к этим местам.

Розетка будет в середине комнаты

В настоящее время популярны полы в которых могут быть уложены различные типы телекоммуникационных кабелей. При бетонировании подложки электрические и телекоммуникационные розетки могут быть сразу сделаны в удаленных от стен местах.

Выбор места для установки встраиваемых розеточных модулей

На этапе, когда будет производиться подсчет количества необходимых точек подключения, стоит определиться и с местом расположения розеточных блоков

В первую очередь необходимо уделить внимание удобству и хорошей доступности розеток

В случае если встраиваемые блоки будут устанавливаться на кухне, следует учитывать, что бытовая техника может быть расположена на трех уровнях.

Нижний уровень — это область напольных шкафов, в ряд с которыми устанавливается стиральная и посудомоечная машина и духовой шкаф. Розетки для этих приборов обычно устанавливаются индивидуальные стационарные, и монтируются на 150÷200 мм от поверхности пола. Для мощной техники, как правило, предусматриваются отдельные линии с кабелем соответствующего сечения, оснащенные и контуром заземления, и УЗО. Подключать такую технику к встраиваемым в столешницы розеткам, конечно, не стоит.

Средний уровень размещения бытовой техники на кухни.

• Средний уровень — это столешницы с размещенными на ней предметами мелкой бытовой техники, к которым относится кухонный комбайн, электрочайник, кофеварка, блендер и т.п. То есть как раз наш случай – для этих приборов отлично подходят встраиваемые блоки. Тем более, что обычные розетки, установленные на кухонном «фартуке» только будут портить его дизайнерское оформление. Поэтому многие хозяева и стремятся спрятать точки подключения, встраивая их в столешницу.
• Третий уровень проходит примерно на 800÷1000 мм выше столешницы. Здесь расположено не так много техники — это вытяжка и микроволновая печь. Если они находятся в одном ряду с навесными шкафами, то выдвижные или поворотные блоки могут быть вмонтированы в стенки или дно последних. Можно установить розетки для подключения названных приборов над навесными шкафами, отступив от их поверхности 100÷120 мм. Эти разъемы также подойдут для подключения вентилятора или кондиционера. То есть обычно опять обходятся стационарными розетками.

На рабочем (компьютерном) столе — несколько проще. Там учитывается количество возможных периферийных приборов, требующий подключения к сети питания или иной коммутации (IP, HDMI, USB и т.п.) место выбирается из соображений максимального удобства для пользователя. Так как контакта с водой здесь быть не должно, других ограничений нет.

Меры безопасной эксплуатации

Следует правильно понимать, что сама суть встраиваемых выдвижных и поворотных розеточных блоков заключается в том, что они используются для подключения приборов с небольшой мощностью, и по мере возникновения необходимости в этом. В остальное время модуль находится в скрытом состоянии. То есть, как уже говорилось, такие постоянно включенные приборы, как холодильник, микроволновка, стиральная или посудомоечная машина, плита или духовка, стационарный компьютер или телевизор должны подключаться к обычным розеткам, специально размещенным для них в удобном месте.

Нельзя монтировать встраиваемые блоки так, чтобы в открытом или закрытом состоянии они оказались над или под варочной плитой, мойкой, или же на столешнице, но слишком близко к этим кухонным зонам.

Данные требования определены правилами безопасности, так как попадание воды или пара в модуль способно привести к короткому замыканию, а перегрев блока — к его плавлению и деформации. Расстояние, которое должно быть соблюдено между названными устройствами и блоком с розетками, составляет не менее 600 мм.

• Кроме того, следует знать, что обильно пролитая на крышку блока вода все же может проникнуть внутрь механизма. Поэтому прежде чем задвигать устройство под столешницу, не стоит забывать нажимать кнопку выключения его от сети — это предохранит от замыкания в случае аварийной ситуации.
• Если вода попала внутрь блока, когда он находился в выключенном состоянии (клавишей), его следует полностью отключить от сети. Затем необходимо пригласить электрика, который определить исправность прибора и возможность его дальнейшей эксплуатации.
• Не стоит задавать розеточному максимальную нагрузку, особенно, если производитель изделия неизвестен, а значит, нет гарантии его качества.

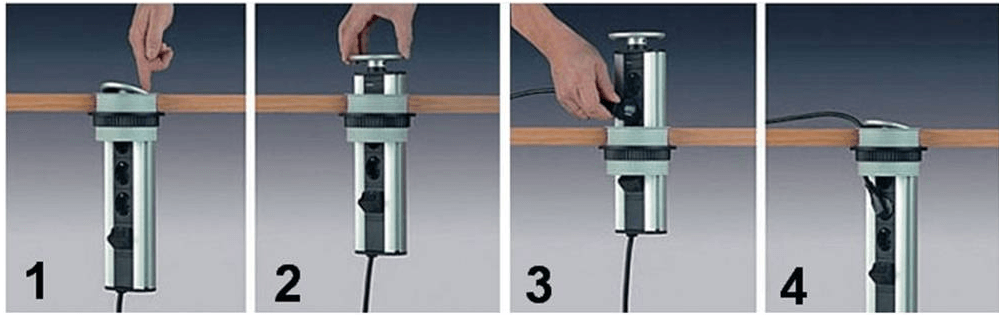

• При включении и выключении вилки в выдвижной вертикальный блок, его следует придерживать рукой. Иначе можно быстро вывести из строя «механику» модуля.

В паспортах изделий производители всегда дают и собственные рекомендации по безопасной эксплуатации таких приборов. Никогда не манкируйте этими советами!

Пошаговая инструкция по установке

Для простоты монтажа большинство встраиваемых розеток изготавливаются со штепсельной вилкой. Благодаря этому их можно установить самостоятельно.

Для монтажа блока нужно:

1. Подготовить необходимые инструменты: шуруповерт, дрель, фреза с подходящей насадкой, электролобзик с пилкой по дереву, метр или обычная линейка, крестовая отвертка, строительный клей, напильник, простой карандаш.
2. Определить место установки розетки и освободить его от лишних предметов. Расстояние от стационарной розетки до встроенной определяется длиной шнура последней.
3. Сделать необходимые расчеты в соответствие с габаритами купленного сетевого блока.
4. Наметить контур отверстия простым карандашом.
5. Сделать дрелью или перфоратором отверстие в столешнице по замерам. Можно высверлить его с запасом в несколько миллиметров, чтобы девайс быстро встал на место.
6. Отшлифовать возникшие неровности.
7. Очистить место сверления от опилок и пыли.
8. Снять корпус розетки, открутив винтики на лицевой части, оставив один только подрозетник.
9. Отключить электропитание в квартире/доме в целях безопасности.
10. Надеть плотные резиновые перчатки.
11. Достать блок и закрепить его в отверстии, используя элементы, идущие в комплекте с разъемом.
12. Высверлить несквозные отверстия в столешнице для крепления ушек подрозетника.
13. Зафиксировать подрозетник с помощью нижнего винтового крепежа. При необходимости можно использовать клей или строительные зажимы.
14. Вставить розетки в подрозетник и прикрутить их винтиками. При этом можно добавить силикон по периметру на столешницу для увеличения герметизации сетевого блока. Это обеспечит дополнительную защиту устройства на тот случай, если разольется вода.
15. Обработать обрезанные торцы плиты водоотталкивающим средством на месте монтажа блока.
16. Закрепить провода сетевого блока внутри мебели (для этого можно дополнительно использовать специальную гофру для проводов).
17. Сделать небольшое отверстие на задней или боковой стенке гарнитура и вытянуть через него шнур от блока.
18. Подключить девайс к сети и проверить его работоспособность.

Встраиваемую розетку следует устанавливать на удалении от мойки и плит (минимальное расстояние – 60 см). Также нужно позаботиться о заземлении. Вся работа по установке розетки занимает от 10 минут до часа (в зависимости от опыта и наличия необходимых инструментов).

Перед началом использования встраиваемых сетевых блоков рекомендуется ознакомиться с основными рекомендациями по их техническому обслуживанию и эксплуатации

Рекомендации и стандарты

При работе с любыми электротехническими устройствами, выборе комплектации и ее монтаже необходимо учитывать некоторые рекомендации и стандарты:

• Не размещать розеточные блоки ближе, чем за 60 см до источников влаги (мойки, раковины, ванны, души) и газопровода;
• Не включать мощные по энергопотреблению бытовые приборы (холодильник, плиту, водонагреватель) в удлинители, а также розетки, не предусматривающие заземления;
• Выбирать для кухни и санитарных комнат блоки с повышенной влагозащитой и специальными защитными крышками от попадания воды (марка не ниже класса IP44);
• Грамотно рассчитывать допустимую нагрузку и не вызывать перенапряжения сети;
• Соблюдать правила техники безопасности;
• Не устанавливать розетку сразу за предметом техники;
• Оптимальной считается высота 30-90 см от уровня пола для средних точек, 10 см от верхней линии шкафов для высоко размещенных и для низких – 10 см от нижней границы мебельного корпуса;
• Определиться с выбором количества гнезд для блока поможет подсчет приборов недолгого пользования с запасом в 2-3 точки.

Современные технологии позволяют розеткам перестать выглядеть “белым пятном” на стене, гармонично вписаться в интерьер, сэкономить свободное пространство без ущерба функциональности и практичности. Сейчас разместить розеточный блок можно в любом удобном месте, при этом не беспокоясь о его надежности, безопасности, эстетичности и долгом сроке службы.

Выдвижные блоки розеток: когда нужны и для чего используются

Модули монтируются на 3 уровнях: нижнем, среднем и верхнем.

В первом случае электроприборы подключаются к сети на расстоянии 10–30 см от пола. Здесь устанавливают розетки для крупной бытовой техники, которая будет постоянно включена, например холодильников или посудомоечных машин.

На среднем уровне, около поверхности стола, находятся электроустановочные устройства для мелкой бытовой техники – блендеров, миксеров, мультиварок. Эти розетки часто заметны, портят вид, мешают при готовке и загромождают пространство. Эффективное и простое решение – спрятать розетку, например в столешницу на кухне. Тем более что расположенные на этом уровне электроприборы обычно не держатся постоянно включенными в сеть.

На верхнем ярусе монтируют вытяжку. В этом случае допускается использование как стандартных вариантов (накладных), так и встраиваемых.

Встраиваемые розетки в интерьере кухни ↑

Встраиваемые блоки розеток – это современное и удобное решение для любого помещения. Кухня не является исключением. Такие электрические гнезда представляют собой не что иное, как всем известные удлинители, которые «утоплены» в поверхность того или иного предмета мебели. На кухне в качестве рабочей поверхности служит столешница или днище навесного шкафчика.

Виды встраиваемых розеточных блоков ↑

Встраиваемые конструкции делятся на два основных вида: стационарные и выдвижные.

Стационарные модели устанавливают в выбранной плоскости без возможности изменения положения. От попадания мусора и влаги розетки защищают крышками. Для подключения бытового прибора ее достаточно отодвинуть. Это и есть основным недостатком, так как крышка скрадывает свободное место на столе.

Стационарный встраиваемый розеточный блок

Выдвижные модели лишены этих недостатков. В нерабочем состоянии вам видно лишь крышку блока – его верхнюю часть, которая выглядит крайне лаконично и эстетично, выступая над поверхностью предмета мебели всего на 1-2 мм. Но вам достаточно нажать на саму крышку, углубление на ней или рядом расположенную кнопку, чтобы сработал выдвижной механизм. Он выталкивает блок целиком или частично.

Во втором случае вам необходимо приложить небольшое усилие и вытянуть его до конца. Представшие вашему вниманию розетки будут полностью готовы к работе. Чтобы убрать их, достаточно «утопить» конструкцию в предмет мебели, нажав все на ту же крышку.

Установка выдвижного блока в днище шкафчика

Выдвижные розеточные блоки могут быть вертикальными и горизонтальными. Принципиальных различий между ними нет, но вертикально ориентированные модели имеют свойство быстрее расшатываться при регулярной эксплуатации. Горизонтальные, в свою очередь, могут создавать неудобства при эксплуатации угловых вилок.

Вертикальная выдвижная розетка

Горизонтальный выдвижной блок в столешницу

Встраиваемая розетка на кухне – достоинства и недостатки ↑

Встраиваемые блоки розеток – решение для современной кухни и практичной хозяйки. Их достоинствами по праву можно считать:

• Расширение возможностей по электропитанию мелких бытовых приборов.
• Отсутствие необходимости постоянно искать свободную розетку и подключать бытовую технику к сети попеременно.
• Минимизация количества розеток, установленных на стенах и портящих их внешний вид.
• Простота установки. Ее легко выполнить своими руками.

Недостатки выдвижных розеток:

• Подходят лишь для временного подключения приборов.
• Не могут быть установлены на таком участке столешницы, под которым есть выдвижные ящики или панели.
• Их необходимо придерживать рукой при подсоединении и вынимании вилки, чтобы блок не расшатался.
• Высокая цена на действительно качественные изделия от известных производителей.

Установка выдвижного розеточного блока своими руками ↑

Для простоты установки выдвижные блоки изготавливают со штепсельной вилкой. Ее наличие существенно облегчает подключение столь оригинального удлинителя к электросети. Вам остается лишь выполнить следующие действия:

• В целях безопасности отключить электропитание и надеть резиновые перчатки, не проводящие ток.
• Определить место установки блока.
• С помощью имеющегося в комплекте шаблона сделать отверстие в столешнице или днище навесного шкафчика.
• С помощью крепежных элементов, также идущих в комплекте с розеточным блоком, закрепить его в отверстии.
• Подключите изделие к сети.

Установка выдвижного розеточного блока GTV

Как видите, встраиваемые блоки легко установить самостоятельно. Остальные же моменты рекомендуется обсуждать с опытным мастером-электриком, который может не только выполнить все работы, но и дать грамотный совет по оснащению кухни бытовыми электроприборами.

Источники

• http://kuhnier.ru/decor/vstraivaemye-vydvizhnye-rozetki-dlya-stoleshnicy.html
• http://KitchenGuide.su/dizain/planirovka/vydvizhnye-rozetki.html
• http://sovet-ingenera.com/elektrika/rozetk-vykl/vydvizhnye-rozetki-dlya-stoleshnicy.html
• http://electricadom.com/vstraivaemye-v-stoleshnicu-rozetki-ehkonomyat-rabochuyu-ploshhad-stola-i-ne-portyat-vneshnijj-vid.html
• http://KuhnyaGid.ru/remontiruem/elektrika/vstraivaemye-rozetki-dlya-kuxni.html
• http://kitchenremont.ru/tekhnika/vstroennaia-tekhnika/vydvizhnye-rozetki-dlia-kukhni

Выдвижные встраиваемые розетки

Выдвижные розетки для столешницы на кухне, по сравнению с видами, устанавливаемыми на стены, имеют следующие преимущества:

• легко и быстро монтируются без использования дорогостоящих и продолжительных работ;
• не нарушают эстетичный внешний вид кухонного фартука своим присутствием;
• обладают высокой функциональностью, позволяя подключать к ним не только электрические бытовые приборы, но и интернет-порты, зарядные устройства сотовых телефонов и ноутбуков.

Основным недостатком встроенной электророзетки является невозможность подключения к ней постоянно действующих электроприборов (холодильника, плиты, вытяжки, печи СВЧ) и проблемы с герметичностью при попадании влаги.

Специфика встроенных розеток

Основные разъемы для подключения электроприборов во встраиваемых блоках

Особенностью розетки в столешнице является то, что в нерабочем состоянии она спрятана, скрытыми розетками для кухни можно пользоваться только тогда, когда они выдвигаются из столешницы.Чтобы потайные блоки могли выезжать, используются специальные пружинные механизмы в виде кнопки в горизонтальных моделях или верхняя крышка в вертикальных видах.

Основные виды

Все врезные розетки в столешницу кухни можно разделить по типу расположения на ее поверхности при использовании на две основные группы:

Вертикальные

Вертикальные модели отличаются практичностью и широким разнообразием, имеет различное количество точек подключения, часто оснащаются разъемами USB для запитывания сотовых телефонов и компьютерной техники. Наиболее продвинутые модели оснащается подсветкой и сервоприводом, управляемым сенсорным переключателем на верхней крышке.

Вертикальный выдвижной блок розеток Evoline

Горизонтальные

Обычно это утопленные в столешницу горизонтально расположенные конструкции, управляемые при помощи кнопки на верхней панели. Встраиваемый блок при работе разворачивается вокруг боковой оси и приподнимается над плоскостью столешницы.

Устройства иногда оснащаются разъемами USB для зарядки батарей сотовых телефонов и ноутбуков, в отличие от вертикальных моделей к ним трудно подключить вилки, которые имеют кабеля с боковым расположением.

Виды и производители

• Выдвигаемый вертикальный блок;

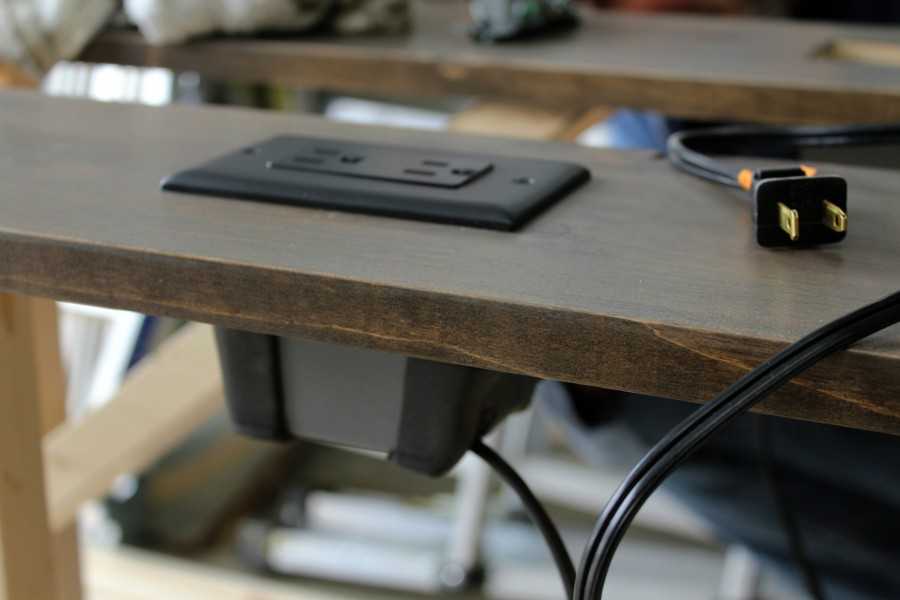

• Встраиваемые открытые панели;
• Поворотные горизонтальные под защитной крышкой.

Самыми популярными остаются вертикальные встраиваемые блоки розеток выдвигаемого типа, так как они отличаются большей долговечностью, надежным механизмом и практичностью. Чтобы воспользоваться электропитанием необходимо нажать на круглую кнопку и потянуть конструкцию вверх.

Поворотный горизонтальный блок способен самостоятельно “открываться” после нажатия на скрытую крышку. Выполняются такие панели под заказ, чтобы изделие полностью сливалось с корпусом мебели или гармонировало с отдельными ее элементами (металлическими, деревянными или цветными вставками). В эту группу относятся и встроенные розетки для пола, плинтусов.

Все указанные модели стационарны и монтируются на долгое время, поэтому важно на стадии планирования выбрать качественное изделие

Первым делом стоит обратить внимание на производителя. Так, на сегодняшний день лучшие встроенные розетки выпускают:

• Evoline (Германия);
• Kondator (Швеция);
• Simon (Италия).

Китайские фирмы “Displace”, ” Desc Socket”, несмотря на привлекательный внешний вид, свободную комплектацию и сенсорную панель, брать не рекомендуется, так как срок службы изделий не превышает шести месяцев.

Производители

Предпочтение лучше отдавать европейскому качеству. Среди надежных производителей можно выделить несколько:

Schulte Elektrotechnik (Германия). На рынке более 50 лет. Предприятие занималось разработкой электротехники с момента основания. Поэтому продукция отличается высоким качеством и долговечностью

Стоит обратить внимание на серию «Эволайн».
Kondator (Швеция). Около 40 лет занимается производством электротехнических устройств, в том числе встраиваемых розеток

Особо интересными являются серии PowerDot, SmartLine. С учетом того, что эта компания специализируется на продукции для оптимизации рабочего пространства в офисе, то розетки имеют в своем устройстве гнезда под USB, HDMI, интернет.
Simon (Италия). Столетний юбилей компания отметила в 2016г. Специализация – элетктротехнические устройства. Богатый опыт и стремление к инновациям делает продукцию этой компании незаменимой для офисов и быта. Внимание обратить следует на серию Connect.

Выбирая продукцию от этих трех производителей, нужно быть готовым к существенным затратам. Но надежность, эргономичность, безопасность, долговечность розеток европейских фирм – гарант рациональности.

Производители

На отечественном рынке встраиваемой электротехнической продукции широко представлены европейские производители с мировым именем из Франции Legrand, Швеции Kondator, Италии Simon, Германии (Evoline), потребитель может приобрести и более дешевую продукцию от китайского или польского (GTV)производителя.

GTV

Польская фирма GTV (Werkpol) более известна на рынке как производитель мебельной фурнитуры, одним из направлений ее деятельности является выпуск сопутствующих электротехнических устройств.  Под брендом GTV компания выпускает недорогие силовые электророзетки горизонтального и вертикального расположения.

Встроенные розетки GTV

Legrand

Офис крупнейшего мирового производителя электротехнической продукции — холдингаLegrand, размещен во Франции, концерн производит 215 тысяч наименований продукции, является обладателем 4,5 тысяч запатентованных разработок.

На предприятиях в 80 странах работает 36 тысяч сотрудников, годовой оборот холдинга составляет 4,5 миллиарда евро. Потребителю известны такие бренды группы Legrand, как Estap, BTicino, Vantage, Cablofil.

На отечественном рынке Legrand представлен как производитель высококачественных выдвижных розеточных блоков серии DLP. Блоки комплектуются сменными крышками популярной цветовой гаммы (цвета — белый, золотой, серебряный, черный, металлик), могут состоять из нескольких модулей, максимальное число которых доходит до 8, выдвигаются наружу при плавном нажатии кнопки на корпусе.

Встраиваемая розетка Legrand

Evoline

Электротехническую продукцию под брендом Evoline производит немецкая компания SchulteElektrotechnik, появившаяся на рынке в 1964 году. В настоящее время Evoline является европейским лидером в разработке современных инновационных решений, за время своей деятельности фирмой запатентовано около 300 разработок в сфере электротехники.

Электротехнический завод SchulteElektrotechnikGmbH&Co, расположенный в немецком городе Люденшайд, выпускает в год около 1,5 миллиона высококачественных модулей, значительная часть которых поставляется на отечественный рынок.

Конструкция и способы подключения электроприборов к евророзетке Evoline

Встроенные электророзетки от Evoline представлены моделью PortCuisine, имеющей модульную конструкцию. Это позволяет устанавливать в устройстве USB-порты, евророзетки или цифровые разъемы HDMI по усмотрению пользователя.

Kondator

Шведская компания Kondator выпускает встраиваемые вертикальные блоки в алюминиевом корпусе, линейка продукции имеет название SmartlinePopup и состоит из трех моделей. Устройства имеют различное количество силовых контактов, могут быть оснащеныразъемами USB, VGA / audio, и портами HDMI и RJ45 для передачи видеосигнала и подключения интернета.

Поворотные встраиваемые евророзетки Kondator

Установка розеток

В зависимости от того, какие точки питания будут использоваться, техника монтажа меняется в некоторых местах.

Монтаж плинтусных розеток

Вмонтированный плинтусный блок розеток

Чтобы прикрепить плинтус с кабель-каналом к стене, нужно выполнить работу поэтапно в такой последовательности:

• С верхней панели бордюра снимают защитную узкую крышку, прикрывающую короб. Ее поддевают отверткой от края.
• Прикладывают плинтус к стене и в соответствии с разметкой (будущим расположением розетки) формируют врезку под подрозетник.
• Плинтус крепят дюбель-гвоздями к стене.
• Монтируют мультибокс.
• Прокладывают кабель и выводят жилы к розетке.
• Остаётся соединить их с клеммами.

В последнюю очередь ставится верхняя крышка розетки, декоративная защитная планка и торцевые заглушки.

Монтаж точки питания на стену

Монтаж плинтусной розетки

В этом случае провода прокладывают в кабель каналы по приведенной выше инструкции. Но в предполагаемом месте установки розетки с обратной стороны плинтуса делают небольшой вырез, чтобы вывести кабель.

Накладную панель (мультибокс) крепят к стене и подводят к ее клеммам жилы проводов.

Остаётся зафиксировать верхнюю декоративную крышку точки питания и поставить заглушки на плинтус.

Кабель-канал поверх плинтуса

Если укладывать провода под пристенный бордюр не хочется или проводка монтируется в деревянном доме, лучше просто использовать кабель-канал. Короб фиксируют параллельно плинтусу на дюбель-гвозди. Предварительно с канала снимают верхнюю крышку. После фиксации короба в него укладывают проводку и сверху надевают защитную панель.

Хвостики кабеля подводят к настенной розетке.
