Организация надежного электроснабжения является первоочередной задачей при выходе на строительную площадку, так как от этого зависит работа инструмента и безопасность персонала. Сборка качественного распределительного узла требует от 4 до 8 часов рабочего времени, а затраты на комплектующие в среднем составляют от 12 000 до 25 000 рублей в зависимости от мощности. Грамотный временный электрощиток на стройке своими руками: схема и монтаж которого выполнены по правилам, предотвратит возгорания и выход оборудования из строя. Процесс начинается с точного расчета планируемой нагрузки и подбора защитной автоматики.
Предварительный анализ и требования к электросети
Перед закупкой комплектующих необходимо суммировать мощность всех приборов, которые будут работать одновременно: бетономешалки, сварочного инвертора, перфораторов и освещения. Для стандартной частной стройки достаточно выделенной мощности в 10–15 кВт. Важно учитывать требования ПУЭ, которые предписывают использование устройств с высокой степенью защиты от влаги и обязательное наличие контура заземления. Навыки электромонтажа должны включать умение читать схемы и работать с измерительными приборами. Временные сети эксплуатируются в агрессивных условиях, поэтому к надежности соединений предъявляются повышенные требования.
Подбор комплектующих и материалов

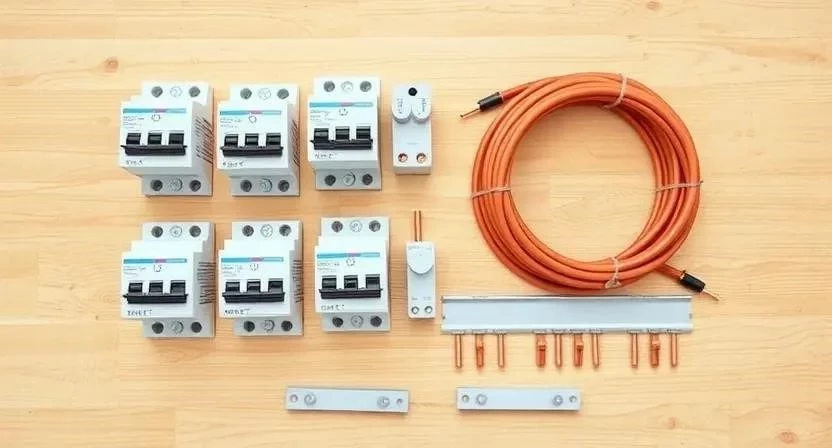

Качество материалов напрямую влияет на долговечность системы в условиях перепадов температур и высокой влажности. Рекомендуется выбирать продукцию проверенных брендов среднего ценового сегмента. Для временного решения оптимально использовать медный кабель марки ВВГнг, который не поддерживает горение.
- Пылевлагозащищенный корпус (степень защиты не ниже IP54).
- Вводной автоматический выключатель (двухполюсный или четырехполюсный).
- Устройство защитного отключения (УЗО) с током утечки 30 мА.
- Групповые автоматические выключатели для розеточных линий.
- Шина заземления и нулевая шина в защитном корпусе.
- Медный кабель ВВГнг нужного сечения (обычно 4 или 6 мм² для ввода).
- Розетки наружной установки с защитными крышками.
- Герметичные кабельные вводы (сальники).
- DIN-рейка для крепления модульного оборудования.
- Наконечники НШВИ для многожильных проводов.
Таблица 1. Основные материалы для сборки
| Наименование | Характеристики | Расход/Количество | Ориентировочная цена (руб.) |
|---|---|---|---|
| Корпус щита ЩМП | Металл, IP54, 400х300 | 1 шт. | 3 500 |
| Автомат вводной | 25А — 32А, тип С | 1 шт. | 800 |
| УЗО | 40А, 30мА, тип AC/A | 1 шт. | 2 800 |
| Автоматы групп | 16А, тип В/С | 3-5 шт. | 450 (за шт.) |
| Кабель ВВГнг-LS | 3х6 мм² (ввод) | 10-15 м | 180 (за м) |
Инструментарий для проведения работ

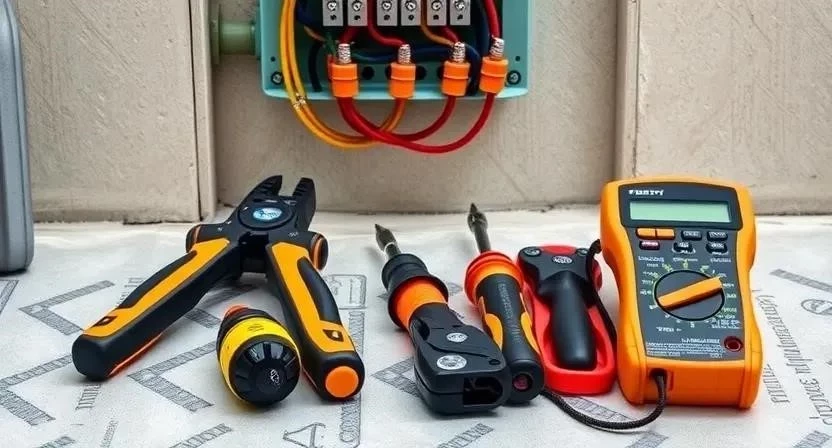

Для качественного монтажа требуется специализированный инструмент, обеспечивающий надежный контакт и безопасность соединений. Использование подручных средств, таких как кухонные ножи или обычные пассатижи, часто приводит к повреждению изоляции или перегреву клемм.
- Набор отверток с диэлектрическими рукоятками (шлицевые и крестовые).
- Стриппер для снятия изоляции с жил без повреждения меди.
- Мультиметр для проверки напряжения и прозвонки цепей.
- Пресс-клещи для обжима наконечников НШВИ.
- Строительный нож с выдвижными лезвиями.
- Перфоратор или дрель для крепления корпуса.
- Уровень для ровной установки щита.
Таблица 2. Необходимый инструмент
| Инструмент | Назначение | Обязательно/Желательно | Средняя цена (руб.) |
|---|---|---|---|
| Мультиметр | Замер напряжения, проверка фазировки | Обязательно | 1 200 |
| Стриппер | Зачистка проводов | Желательно | 1 500 |
| Пресс-клещи | Обжим многожильного кабеля | Обязательно | 2 200 | Определение фазы | Обязательно | 250 |
| Набор коронок | Организация отверстий в корпусе | Желательно | 1 800 |
Выбор места и организация пространства
Место установки должно быть максимально защищено от прямых осадков, падения строительного мусора и случайных механических ударов техникой. Оптимально размещать узел на границе участка или вблизи въездных ворот, обеспечивая свободный доступ в любое время суток. Вокруг щита необходимо оставить свободное пространство радиусом не менее одного метра для удобства обслуживания. Кабельные трассы, идущие от щита, следует защитить ПНД-трубой или поднять на временные опоры, чтобы исключить их повреждение при перемещении рабочих и материалов.
Монтаж опорной конструкции

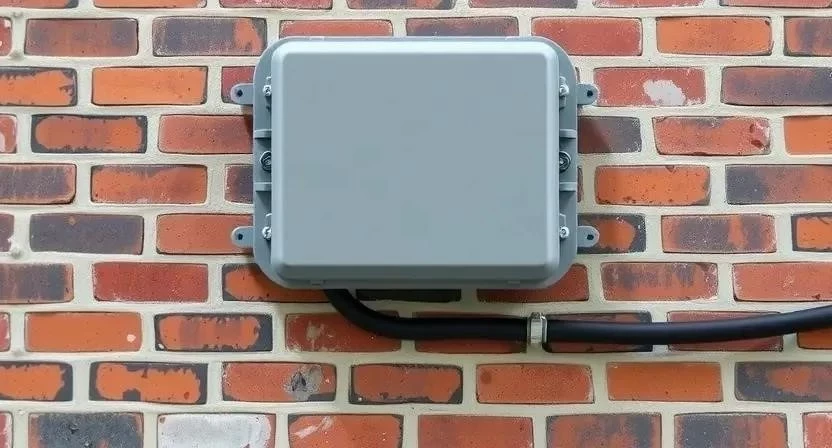

Временный щиток чаще всего монтируется на отдельно стоящую стойку из бруса 100х100 мм или металлического профиля. Стойка должна быть заглублена в грунт не менее чем на 0,7 метра и надежно зафиксирована. Если крепление производится к стене временной постройки, важно убедиться в несущей способности поверхности. Ввод кабеля осуществляется снизу через герметичные сальники, что исключает затекание конденсата или дождевой воды внутрь корпуса по оболочке провода. Проверка устойчивости конструкции проводится путем приложения бокового усилия — щит не должен шататься.
Технология сборки: пошаговое руководство
Соблюдение последовательности этапов гарантирует отсутствие ошибок при подключении и корректную работу защитных устройств.
- Выбор и установка корпуса щитка. Закрепите корпус на опоре, используя оцинкованные саморезы или болты. Убедитесь, что дверца открывается полностью (40 минут).
- Монтаж DIN-рейки и шин. Установите рейку в центре и закрепите нулевую (N) и земляную (PE) шины на штатные места (20 минут).
- Подключение вводного кабеля. Заведите кабель через сальник, снимите внешнюю изоляцию и зачистите жилы (30 минут).
- Установка вводного автоматического выключателя. Зафиксируйте автомат на рейке и подключите фазный и нулевой провода к верхним клеммам (20 минут).

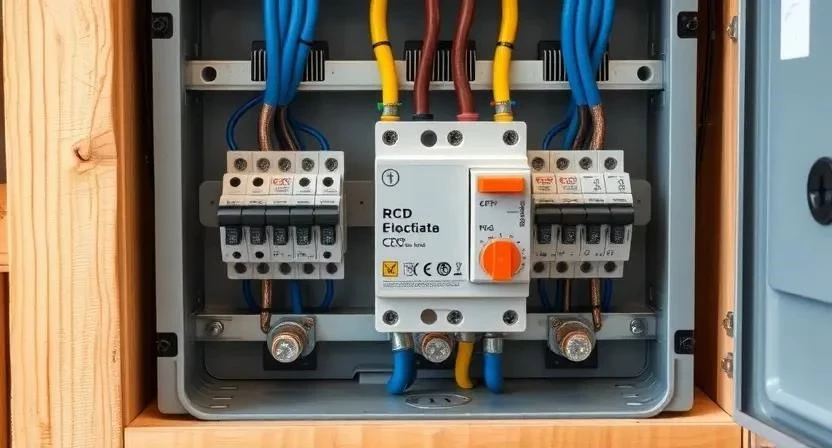

- Монтаж УЗО. Подключите устройство защитного отключения после вводного автомата для обеспечения электробезопасности на стройплощадке (25 минут).
- Распределение фаз. С помощью гребенчатой шины или перемычек из провода ПВ-3 разведите фазу на групповые автоматы (30 минут).
- Установка групповых автоматов. Смонтируйте автоматы для розеток и освещения, соблюдая номиналы (30 минут).
- Маркировка линий. Подпишите каждый автомат и шину, используя несмываемый маркер или специальные наклейки (15 минут).
- Организация контура заземления. Забейте в землю стальной уголок и соедините его с шиной PE в щитке медным проводом сечением не менее 6 мм² (60 минут).
- Протяжка контактов. С усилием затяните все винтовые соединения, чтобы исключить искрение под нагрузкой (20 минут).
- Тестирование. Подайте напряжение, проверьте наличие фазы на розетках и срабатывание кнопки «Тест» на УЗО (20 минут).
- Финальное закрытие. Установите пластроны, закройте корпус и наклейте знак «Опасно! Высокое напряжение» (10 минут).
Пример из практики №1: При сборке своего первого временного щита я пренебрег использованием наконечников НШВИ для многожильного провода. Через две недели интенсивной работы бетономешалки контакт ослаб, провод начал греться, и пластик автомата оплавился. С тех пор обжимка наконечниками — обязательный этап в моей работе.
Таблица 3. План-график выполнения работ
| Этап работ | Время (мин) | Особенности технологии |
|---|---|---|
| Подготовка корпуса | 60 | Сверление отверстий под сальники точно по диаметру |
| Наполнение автоматикой | 90 | Соблюдение зазоров для охлаждения модулей |
| Коммутация внутри | 120 | Использование проводов разного цвета (синий — ноль) |
| Устройство заземления | 60 | Сварка или болтовое соединение под землей недопустимы |
| Пусконаладка | 40 | Проверка под нагрузкой мощным инструментом |
Важные эксплуатационные нюансы
Влияние влажности на электронику внутри щита может привести к ложным срабатываниям УЗО. Выбор IP-класса корпуса должен соответствовать условиям: для открытого воздуха подходит IP54, для мест с возможным прямым попаданием струй воды — IP65. В зимний период автоматика может работать с задержкой из-за загустевания смазки внутри механизмов, поэтому рекомендуется выбирать устройства с расширенным температурным диапазоном. Совместимость брендов автоматики внутри одного щита желательна для идеальной стыковки гребенчатых шин, что повышает надежность системы.
Распространенные ошибки новичков
Игнорирование правил безопасности часто приводит к аварийным ситуациям, которые могут остановить стройку на долгий срок.
- Отсутствие УЗО в схеме, что смертельно опасно при работе с ручным электроинструментом на улице.
- Использование кабеля с заниженным сечением, вызывающее падение напряжения и перегрев.
- Плохой контакт в клеммах из-за отсутствия регулярной протяжки винтов.
- Отсутствие заземления корпуса или розеток.
- Игнорирование маркировки, затрудняющее поиск неисправности в экстренной ситуации.
- Подключение вводного кабеля «сверху» без петли, из-за чего вода по кабелю попадает в щит.
- Использование бытовых удлинителей вместо силовых разъемов.
Пример из практики №2: На одном из объектов заказчик решил сэкономить и купил самый дешевый пластиковый щит для улицы. Через три месяца под воздействием ультрафиолета пластик стал хрупким как стекло, и дверца просто отвалилась от легкого нажатия. Для стройки — только металл или качественный поликарбонат с защитой от УФ.
Анализ затрат и экономическая эффективность
Самостоятельная сборка позволяет не только сэкономить средства, но и быть уверенным в качестве каждого соединения. Расход материалов для электрощита зависит от количества планируемых точек подключения.
Таблица 4. Расчет итоговой стоимости
| Статья расходов | Своими руками (руб.) | Мастер под ключ (руб.) | Экономия (руб.) |
|---|---|---|---|
| Комплектующие | 14 500 | 16 000 | 1 500 |
| Монтажные работы | 0 | 7 500 | 7 500 |
| Транспортные расходы | 500 | 1 500 | 1 000 |
| Расходные материалы | 800 | 1 200 | 400 |
| 15 800 | 26 200 | 10 400 |
Сервисное обслуживание после завершения монтажа
Временный щит требует регулярного внимания из-за вибраций на стройке и запыленности. Раз в месяц необходимо проводить визуальный осмотр и проверку затяжки контактов, так как медь имеет свойство «плыть» под давлением винта. Очистка корпуса от строительной пыли предотвратит перегрев модулей и возможные пробои изоляции. Контроль целостности отходящих кабелей должен выполняться ежедневно перед началом смены. Срок эксплуатации временного щита обычно ограничен периодом строительства, но при должном уходе он может прослужить несколько лет на разных объектах.
Пример из практики №3: После сильной бури я обнаружил, что внутрь щита попала мелкая бетонная пыль, которая в сочетании с влагой превратилась в проводящую корку. Только своевременная очистка кистью и продувка компрессором спасли от короткого замыкания на шинах.
Альтернативные способы организации питания
Помимо стационарных временных щитов, существуют готовые переносные распределительные устройства в резиновых или пластиковых корпусах. Они удобны для мобильных бригад, так как оснащены ручками для переноски и длинным вводным кабелем с вилкой. Однако их стоимость выше, а степень защиты часто ниже, чем у капитально собранного металлического ящика. Еще один вариант — использование модульных строительных городков с уже встроенной системой электроснабжения, что минимизирует затраты времени на монтаж, но требует значительных вложений на начальном этапе.
Популярные вопросы (FAQ)
Какое сечение кабеля выбрать для ввода? Для стандартной нагрузки до 15 кВт при трехфазном вводе оптимально использовать медный кабель сечением 6 мм². Если ввод однофазный, лучше заложить 10 мм².
Можно ли использовать однофазный ввод на стройке? Да, если суммарная мощность инструмента не превышает возможности вашей сети (обычно до 7-8 кВт), но для работы мощных станков или кранов потребуется три фазы.
Как часто нужно проверять заземление? Проверка целостности проводника проводится визуально ежедневно, а замер сопротивления рекомендуется делать раз в сезон или после сильных изменений уровня грунтовых вод.
Что делать, если постоянно срабатывает УЗО? Это сигнализирует о токе утечки. Проверьте весь инструмент и удлинители на предмет повреждения изоляции или попадания влаги в разъемы. Не пытайтесь исключить УЗО из схемы!
Нужно ли устанавливать счетчик во временный щит? Это зависит от требований вашей энергоснабжающей организации. Чаще всего счетчик устанавливается в отдельном герметичном боксе на опоре до временного распределительного щита.
