Полная классификация кабелей и проводов

Уличный монтаж

К строению можно подвести подземный электропровод, но обязательное условие для этого – использование бронированного кабеля. Обозначение следующее – АВББШВ (ВББШВ).

Бронирование осуществляется за счет специальной стальной ленты, которая располагается сверху второго слоя изоляции и имеет свою защитную оплетку из резины. Тем самым достигается высокая степень защиты от механических воздействий и грунтовых вод.

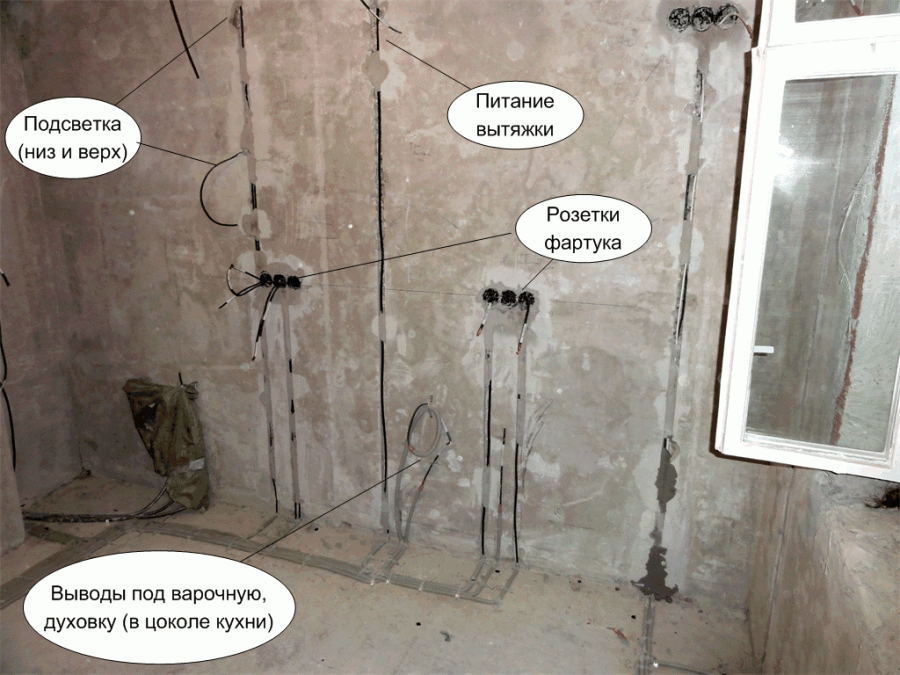

Бронированный провод способен долго и надежно проводить электричество к дому. Для стенового монтажа проводки используют разновидности марки АВВГ разного сечения. Проводам не страшны атмосферные осадки и пагубное воздействие ультрафиолетового излучения.

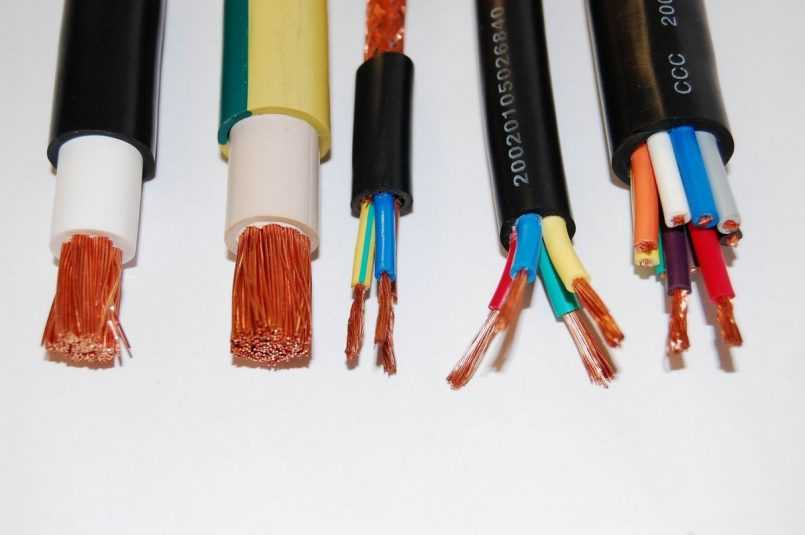

Разновидности электрических кабелей

Если рассматривать исключительно кабели для силовых электрических схем, здесь основным видом выступают следующие силовые кабели:

ВВГ;
КГ;
ВБбШв.

Конечно, это далеко не полный перечень всей существующей кабельной продукции. Тем не менее, на примере технических характеристик можно сформировать общее представление о кабеле электрического назначения.

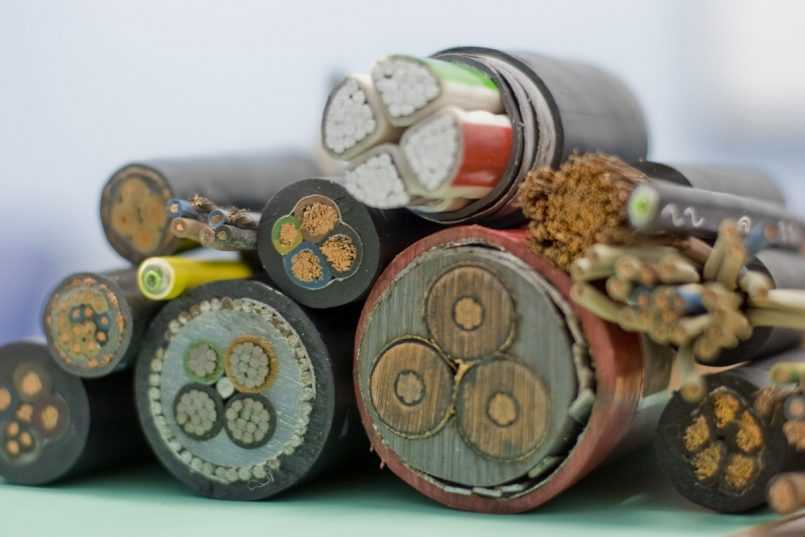

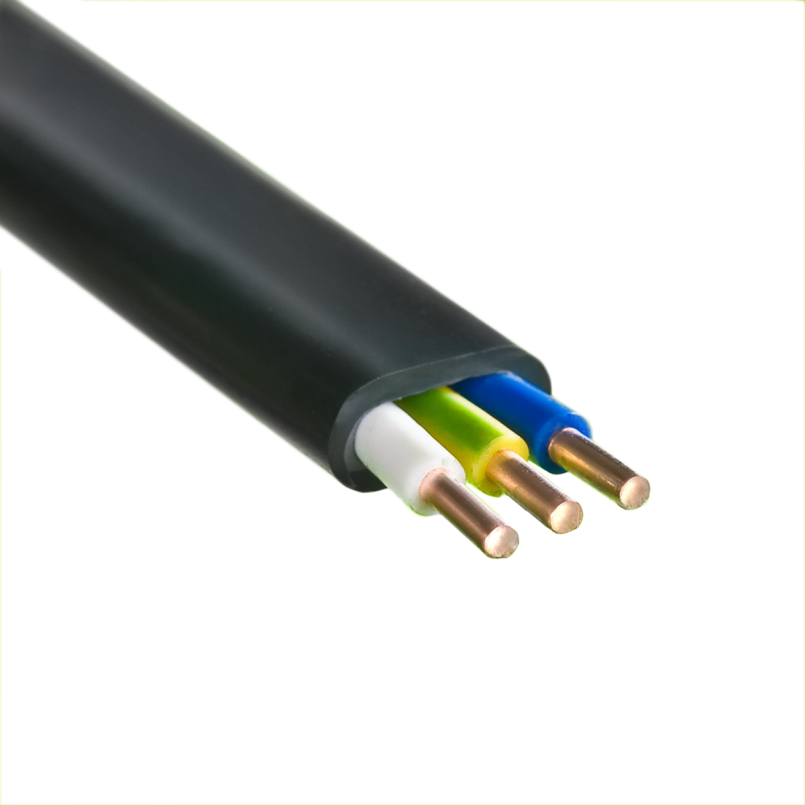

Исполнение под маркой ВВГ

Широко применяемая, популярная и надежная марка. Кабель ВВГ рассчитан для передачи тока с напряжением 600 – 1000 вольт (максимально 3000 В).

Изготавливается продукт двумя модификациями, с токоведущими жилами сплошной структуры либо пучковой структуры.

Продукт из категории электрических кабелей, отмеченный как популярный и часто выбираемый в качестве материала для построения электрических силовых линий

Согласно продуктовой спецификации, диапазон сечений жил 1,5 – 50 мм. Изоляция поливинилхлоридная позволяет использовать кабель в условиях температур -40…+50°С.

Существуют несколько модификаций этого вида кабельной продукции:

АВВГ
ВВГнг
ВВГп
ВВГз

Модификации отличаются несколько иным исполнением изоляции, использованием алюминиевых жил вместо жил медных, формой кабеля.

Силовой гибкий кабель типа КГ

Конструкция ещё одного популярного кабеля, характерного высокой степенью гибкости, благодаря использованию пучковой структуры токоведущих жил.

Исполнение силового гибкого кабеля марки КГ на четыре рабочих токоведущих проводника. Продукт отличается высоким качеством изоляции, демонстрирует хорошие технические характеристики

Исполнение этого вида предусматривает наличие до шести токоведущих жил внутри оболочки. Диапазон рабочих температур  -60…+50°С. Преимущественно, разновидность КГ используется для подключения силового оборудования.

Бронированный кабель ВБбШв

Пример конструкции специальной кабельной продукции в образе продукта под маркой ВБбШв. Токопроводящими элементами могут выступать пучковые или сплошные жилы. В первом случае диапазон сечений 50-240 мм2, во втором 16-50 мм2.

Изоляция кабеля построена сложно-образованной структурой, включая поясную изоляцию, ленточный экран, стальную броню, битум и ПВХ.

Структура силового кабеля под высокое напряжение и значительные мощности. Это один из тех вариантов кабельной продукции, применение которой гарантирует надежность схемы

Существуют несколько модификаций этого вида:

ВБбШвнг – негорючая изоляция;

ВБбШвнг-LS – при горении не выделяет вредных веществ;

АВБбШв – наличие алюминиевых жил.

Умение читать маркировку кабельной продукции пригодиться при выборе изделий и разводке электрических сетей.

Буквенно-цифровая маркировка кабельного продукта: 1) литера 1 – металл жилы; 2) литера 2 – предназначение; 3) литера 3 – изоляция; 4) литера 4 – особенности; 5) цифра 1 – число жил; 6) цифра 2 – сечение; 7) цифра 3 – напряжение (номинал) (+)

Особенности типа материала жилы – Литера 1: «А» –алюминиевая жила. В любом другом случае – жила медь.

Что касается предназначения (Литера 2), то здесь расшифровки следующие:

«М» – под монтаж;

«П(У)», «МГ» – под монтаж гибкий;

«Ш» – инсталляционный; «К» – для контроля.

Обозначение изоляции (Литера 3) и ее расшифровка выглядит следующим образом:

«В(ВР)» – ПВХ;

«Д» – обмотка двойная;

«Н (НР)» – резина негорючая;

«П» – полиэтилен;

«Р» – резина;

«С» – стекловолокно;

«К» – капрон;

«Ш» – шелк полиамид;

«Э» – экранированная.

Особенности, о которых свидетельствует Литера 4, имеют свою расшифровку:

«Б» – бронированный;

«Г» – гибкий;

«К» – оплетка проволочная;

«О» – оплетка другая;

«Т» – для трубной укладки.

Также классификация предусматривает использование строчных букв и литер, обозначенных латиницей:

«нг» – негорючий,

«з» – заполненный,

«LS» – без хим. выделений при горении,

«HF» – без дыма при горении.

Маркировочные обозначения, как правило, наносятся непосредственно на внешнюю оболочку, причем по всей длине продукта через равные промежутки.

Таблица условных обозначений наиболее используемых типов проводов и их соответствие стандартам. Всегда есть возможность определить марку простым чтением непосредственно с оболочки изделия (+)

На нашем сайте есть статьи, посвященные выбору кабельной продукции для обустройства электрических сетей в квартире и доме, советуем ознакомиться:

1. Какой кабель использовать для проводки в квартире: обзор проводов и выбор лучшего варианта
2. Какой провод использовать для проводки в доме: рекомендации по выбору
3. Каким кабелем делать проводку в деревянном доме: виды негорючего кабеля и его безопасная укладка

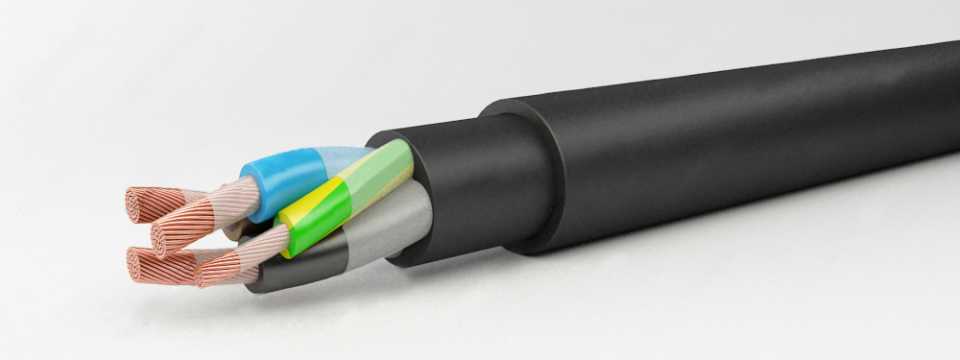

Кабель ВВГ

С помощью этого проводника электрифицируются жилые постройки. Его маркировочные знаки показывают: гибкость жил, изоляцию снаружи — поливинилхлорид, изоляцию прутов – аналогично. Проводка не выделяется высокой гибкостью.

Изоляция кабеля обладает сопротивлением относительно агрессии среды, а сам он не горит. Жилы состоят из одной или множества проволок, с учётом модификации кабеля.

Этот кабель должен подавать и распределять электроимпульсы при коэффициенте 1000 вольт, если промышленная частота переменного тока 50 Гц. Для оснащения домовых сетей подойдёт подводка ВВГ со срезом — 6 квадратных миллиметров, для подачи света в домовладения эта норма увеличивается до 16 кв.мм. Возможен излом по кратчайшему радиусу при 10-кратном шнуре вширь. Кабель поставляется в бухтах по 1 сотне метров.

Кабель ВВГ имеет градацию: АВВГ — алюминиевая жила, ВВГнг — огнеупорная оболочка, ВВГп — плоский разрез, ВВГз — присутствие ПВХ или резиновой изоляции промеж жил.

ВВГ – медный кабель – для внутреннего монтажа. Он прокладывается открыто, закладывается в штробы. Служит 30 лет. Количество жил отвечает запросам фаз сети: от 2 до 5.
Преобладающий тон поверхностного изоляционного материала этих подводов – черный, попадается белый.
Модификации кабеля ВВГ с «НГ» и «LS» показывают, соответственно, нераспространение горения и небольшое дымовыделение при огне. Известна модификация ВВГ, умеющая противостоять открытому огню в течение нескольких минут.

Иностранный аналог кабеля ВВГ производят по стандарту DIN. Речь идет о продукте NYM. Его специальный внутренний наполнитель затухает сам.

Искусственные факторы нарушения ПВХ изоляции

К ним относятся:

• Нарушения технологии производства ПВХ пластиката. Бракованный материал с пониженным содержанием пластификаторов быстрее растрескивается в процессе эксплуатации.
• Нарушения технологии монтажа. Прокладка кабеля при температурах ниже -15° С, изгибы кабеля радиусом меньше требуемых величин или излишнее натяжение приводят к появлению механических повреждений, трещин, порывов ПВХ оболочек, способствующих их преждевременному выходу из строя.
• Нарушения эксплуатационных требований к кабелю. Токовая перегрузка жил, использование в сетях с повышенным напряжением, прокладка в несоответствующих условиях по температуре, влажности и давлению, применение нестандартных предохранителей и АЗС приводят к перегреву изоляционного материала, его электрическому пробою и сокращению срока службы.
• Некачественный контакт в местах соединения и сращивания проводников приводит к искрению, образованию переходных сопротивлений, вызывающих перегрев проводов и разрушение изоляции.

Выбор электропроводящей продукции

К выбору электропроводящей продукции нужно подходить очень ответственно. Лучше, если этим будет заниматься профессиональный электрик. При выборе учитывают условия эксплуатации, тип и вид монтирования, а также соответствие правилам устройства электроустановок.

Различные изделия имеют свою сферу использования. Кабельная продукция отличается количеством слоёв изоляции и защитным материалом. Покрытие — важная характеристика, определяющая условия применения проводки. Внутри всей кабельной продукции токопроводящие жилы различной толщины, от их величины зависит какое напряжение тока можно через них провести.

Вся кабельная продукция выпускается только с медными или алюминиевыми сердцевинами, так как это самые дешёвые металлы с низким сопротивлением.

Определить какие жилы у проводки можно по маркировке, начальная буква А значит жила алюминиевая, в остальных случаях медная.

Самыми распространенными видами электропроводящей продукции являются кабель и провод. Защитная оболочка кабеля состоит из нескольких слоёв изоляции. Каждая жила кабеля находится в своей отдельной оболочке. Кабель способен провести электрический ток напряжением несколько десятков тысяч вольт.

Типы проводов и кабелей

Основные отличия между проводом и кабелем:

1. в структуре провода — одна или несколько проволок, скрученных между собой, возможна защитная оболочка;
2. кабель представляет один или несколько проводов в защитной оболочке, дополнительно покрытые изоляцией, может быть бронированным;
3. провод не используют в земле, под водой и прочих условиях, поскольку они лишены вторичной изоляции и дополнительной брони;
4. монтаж провода допускается только внутри электрораспределительных устройств;
5. срок службы кабеля – до 30 лет, провода – не более 15 лет.

Вид/типы

Кабели	Силовые
	Для передачи информации
	Коаксильные
	Витая пара
	Оптоволокно
Провода	Обмоточные: медные, провода высокого сопротивления
	Выводные
	Монтажные
	Соединительные
	Автомобильные
	Для подвижного состава
	Установочные
	Авиационные
	Для геофизических работ
	Провода связи
	Изолированные для воздушных линий
	Неизолированные
	Термоэлектродные
	Термостойкие
	Прогревочные

При монтаже телефонных, греющих, компьютерных либо высоковольтных кабелей важны и знания, и марки, и способы подключения.

https://youtube.com/watch?v=qpMXYWhkkys

Обычно в комплекте к любому AV-прибору прилагается комплект проводов (RCA), названных в обиходе «тюльпан».

Разъемы подразделяются по напряжению:

• высоковольтные;
• низковольтные.

По применению:

• видео (используемый в ТВ);
• питающие;
• аудио;
• сигнальные;
• компьютерные.

По диапазону:

• высокочастотные;
• низкочастотные.

Широко применяются высокочастотные (коаксиальные) разъемы ВЧ, также типа Т и FTP.

AV-выход – специальный разъём, используемый для передачи аналогового сигнала. Достаточно провода со специальными выходами: через AV-выход реально подать аналоговый сигнал от одного устройства к другому.

ВАЖНО! Параллельный порт, часто называемый принтерным портом, является самым быстрым и надежным способом подключения к ПК принтера и прочих устройств. Последнее время популярен монтаж электроустановочных изделий (ЭУИ) в коробках с кабельными каналами плинтусного типа 70х22 и 90х25мм серии «In-liner FRONT»;

Последнее время популярен монтаж электроустановочных изделий (ЭУИ) в коробках с кабельными каналами плинтусного типа 70х22 и 90х25мм серии «In-liner FRONT»;.

Нуль-модемный кабель используют для соединения ресивера и компьютера, который можно сделать своими руками.

Проводом для термопар называют кабель (провод) компенсационный. Его используют для подключения термопар (термопреобразователей) к преобразователям и измерительным приборам, для снижения погрешности измерения.

Оптоволоконный кабель (ВОЛС) – принципиально новый тип кабеля, информация передается световым сигналом, а не электрическим. Прозрачное стекловолокно – основной элемент, по которому свет проходит на большие расстояния с несущественным ослаблением.

Кабели ТП имеют токопроводящие жилы O 0,32, 0,4,0,5, 0,7 мм, их изоляция – сплошная полиэтиленовая (каждая жила определенной расцветки), скрутка жил четверочная (звездная) или парная — часто используется без брони. Кабели с пластмассовой оболочкой подразделяются на типы, среди которых и ТПП.

ВАЖНО! Кабель ТПП используется для эксплуатации в местных телефонных городских сетях, прокладка осуществляется в тоннелях, шахтах, по стенам зданий, коллекторах. Специально разработанный гибкий кабель способен выдержать механические нагрузки и изгибы значительных радиусов

Специально разработанный гибкий кабель способен выдержать механические нагрузки и изгибы значительных радиусов.

Необходимость барабанов для электрических кабелей, предназначенных для транспортировки, хранения и прокладки электрических кабелей напряжением до 10 кВ определены ГОСТом 5151-79.

Основное предназначение лотка кабельного НЛ10ц оцинкованного — прокладка на них кабелей и проводов напряжением до 1000В в школах, больницах, общественных зданиях, складских строениях, помещениях промпредприятий, магазинах, офисах.

Как определить правильно место траншей и как соблюсти последовательный процесс укладки?
Подготовка проекта происходит в соответствии с ПУЭ: прокладка кабеля в траншее выполняется организацией, имеющей лицензию.

Кабель — шнур ПВС

ПВС – из меди с виниловой изоляционной основой. Она ложится в пустоту между прутами, поэтому провод прочный. Жил 2 или 5, разрез — от 0,75 до 16 квадратных миллиметров.
Температурная норма -25°C — +40°C, ему не страшна влага и химические атаки. Провод многократно перегибается. Оболочка белая. Жилы всех оттенков.

Провод ПВС — сетевой шнур бытовой техники и удлинителей

Гибкость — важное преимущество изделия

Изоляция — поливинилхлорид. Внутренняя изоляция жил – со стандартной маркировкой. Жилы ПВС – многопроволочные. Их оконцовывают или лудят.
Кабель идеален для запитки переносных электроприемников.

ПВС справляется с механическими нагрузками. Сечение жил разнится от 0,75 до 16 кв. мм.. Его задействуют при производстве удлинителей и переносок при эксплуатации в тепле. Оболочка мороза не выдерживает.

Виды телефонных проводов и кабелей

Телефонные провода и кабли бывают двух основных видов. Первый предназначен для прокладки нескольких абонентских линий (до 400). Второй применяется для разводки в доме или квартире.

ТППэп — кабель для прокладки линий телефонной связи, рассчитанной на большое количество абонентов.

Эти виды телефонных проводов состоят из двух проводов, свитых в пары. ТПЖ из мягкой медной проволоки сечением 0,4 или 0,5 мм2 покрыта полиэтиленовой изоляцией. В кабеле пары проводов объединяются в группы по пять или десять штук. Внешняя оболочка выполняется из полиэтилена или винила. Буквы «эп» в названии обозначают экран пленочный. Кабель может быть бронированный лентами или заполненный, когда пространство между оболочкой и жилами занимает гидрофобный уплотнитель.

Для проведения телефонной линии к отдельному абоненту и разводки внутри помещения используются телефонные провода следующих видов.

ТРВ — одно- или двупарный телефонный распределительный провод. Имеет плоское сечение и разделенное основание. Жила медная, однопроволочная, сечением 0,4 или 0,5 мм2. Количество жил — две или четыре. Изоляция из ПВХ. Эксплуатируется при температуре от — 10 до +40°C. При температуре + 30 °С влажность не должна превышать 80 %. Предназначен для проведения телефонных линий внутри помещений.

ТРП по характеристикам аналогичен ТРВ за исключением материала изоляции — она выполнена из полиэтилена. В связи с этим ТРП более устойчив к воздействию внешней среды по сравнению с ТРВ. Его можно прокладывать снаружи зданий.

ШТЛП — телефонный плоский шнур с медными многопроволочными жилами.

В качестве изоляции жил используется полиэтилен. Внешняя оболочка выполнена из ПВХ. Количество жил — две или четыре, сечение — от 0,08 до 0,12 мм2. Провод имеет повышенную гибкость, используется для проведения линий внутри помещений и в телефонных аппаратах.

ПРППМ — плоский провод с разделяющим основанием и медными однопроволочными жилами, изоляцией и оболочкой из полиэтилена. Существует также модификация ПРПВМ, оболочка которого изготовлена из ПВХ. Количество жил — две, сечение жилы — 0,9 или 1,2 мм2. Стоек к температурному воздействию, температурные условия эксплуатации — от —60 до +60 °C. Такой провод применяется для прокладки телефонной линии вне помещений: на воздушных опорах, в земле и по стенам зданий.

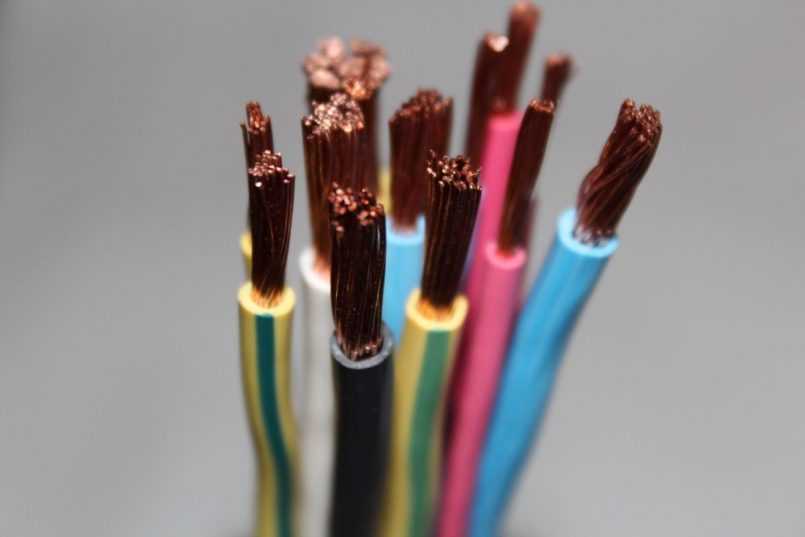

Как правильно маркировать кабели и провода

Цветовая маркировка жил необходима для монтажа практически любой электросети. Она дает возможность быстро определить, для чего нужна та или иная жила. В результате ускоряется и упрощается монтаж электропроводки, а главное – снижается риск поражения человека электрическим током и короткого замыкания при эксплуатации электропроводки.

Отметим, что цветовая маркировка жил необходима, даже если речь идет о щите, установленном в доме с небольшим количеством кабелей. Ведь ремонтировать и обслуживать электропроводку в дальнейшем могут электротехники из соответствующих организаций. Кроме того, необходимость подобной маркировки четко указана в действующих ГОСТ и ПУЭ.

Правила маркировки кабелей в электропроводке

Цвета для разметки проводов выбраны не случайно. Они прописаны в правилах технич. эксплуатации электроустановок потребителей. Сокращенно – ПТЭЭПП. Там сказано, что жилы должны иметь цветовую и цифровую маркировку. Кроме того, соответствующие отметки должен иметь и сам распределительный щит.

В свою очередь в ПУЭ сказано следующее:

1. Распределительный щит должен иметь наименование на корпусе. Если щит установлен в квартире, то его маркировка необязательна. Если же он установлен снаружи, например, во дворе частного дома, тогда маркировка обязательна.
2. Внутри распределительного щита должен быть лист с таблицей, в которой перечислены все потребители электроэнергии с указанием потребляемой мощности. Кроме того, внутри должна быть схема сборки вводного щита, если таковая необходима.

Далее в ПТЭЭПП указано:

• Кабели и провода в модульном электротехническом устройстве следует маркировать цветом.
• На устройствах защиты должна быть маркировка, в которой указана группа электросети, для которой действует данное защитное устройство. Дополнительно должен быть порядковый номер и назначение данной группы (бойлер, освещение в гостиной и т.д.)
• В случае, когда на модульном устройстве отсутствует место для записи, то маркировка с назначением этой установки производится в таблице и паспорте, которым должен обладать каждый шкаф.

Согласно действующему ГОСТ 23594–79 используется следующая маркировка:

• Провод или кабель маркируется бирками, термоусаживаемыми трубками или лентами ПВХ. Разумеется, что надписи на бирках должны быть четкими и разборчивыми. Длина бирка должна быть более 2,5 сантиметров.
• Кроме того, маркировка может наноситься не на бирки, а непосредственно на провод или кабель. Здесь также обязательным условием является разборчивость и четкость маркировки, это можно увидеть на фото:

С основными правилами нанесения опознавательных пометок мы разобрались. Теперь же рассмотрим, чем можно маркировать провода при монтаже.

Итак, мы рассмотрели наиболее важные правила маркировки проводов. Теперь расскажем, как необходимо маркировать кабели при монтаже электропроводки.

Оборудование для маркировки кабелей

Маркировка кабелей и проводов – необходимая и важная задача для надежной и безопасной эксплуатации электропроводки. Каждый электрощиток должен иметь специальные метки, которые позволяют быстро разобраться в хитросплетении проводов и кабелей. Проблема заключается в том, чтобы сделать маркировочные бирки, которые будут служить длительное время.

Оптимальным решением для этого является специальный принтер (смотрите фото ниже) для печати бирок и этикеток с маркировкой.

Конечно, если Вы не занимаетесь профессионально электромонтажом проводки, в таком принтере нет необходимости. Для бытовой электропроводки можно приобрести кабельные маркеры, которые можно увидеть на фото ниже.

С их помощью можно быстро и просто маркировать силовые и контрольные линии в электрощитках.

Что еще нужно знать?

На фото ниже изображен щит, в котором была выполнена маркировка проводов при монтаже.

При монтаже в электрощите следует указывать группы электропроводки. Это позволяет быстро понять, какой именно входной кабель обслуживает проблемную или вышедшую из строя группу.

Если открывая электрощит непонятно, какой именно кабель отвечает за проблемную ситуацию, необходимо с помощью индикаторной отвертки локализовать проблему. Это может занять достаточно много времени, в зависимости от сложности электропроводки.

Если жилы не имеют цветовой маркировки, то это следует произвести их маркировку. Это можно делать при помощи цветной изоленты или специальных термоусаживаемых трубок.

В результате мы получаем вот такую маркировку:

Теперь при ремонте можно быстро определить назначение каждой жилы. С помощью термоусаживаемых трубок или изоленты можно маркировать жилы не только в электрощите, но и в других устройствах, например, автоматах, УЗО и т.д.

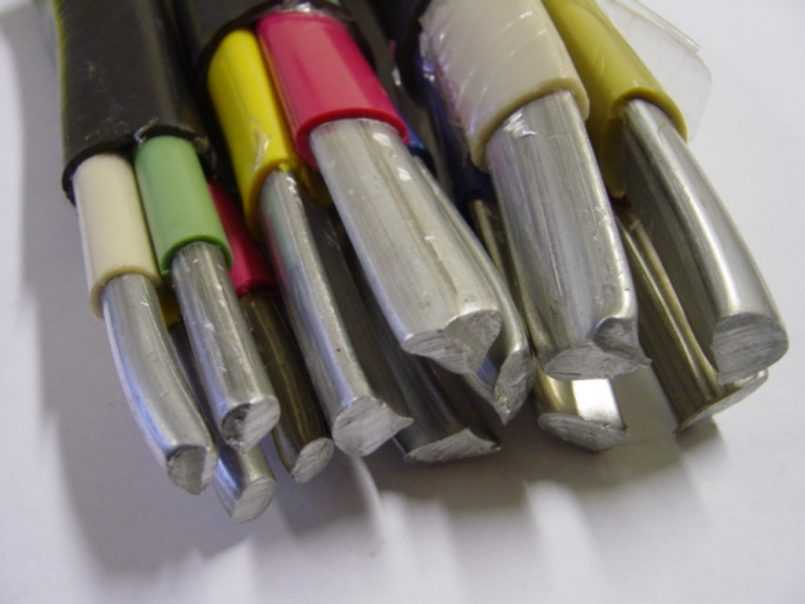

Алюминиевые электропровода и кабели.

Рассмотрим некоторые типы алюминиевых проводов и кабелей.

• АПУНП (Аl Провод Универсальный Плоский), который имеет две либо три жилы, уложенные параллельно, защита ПВХ. Предназначается для электромонтажа устройств малого тока, до 250В и частотой 50 Гц. Но, для проводки в домах такие провода лучше не применять.
• АПВ (Аl ПВХ Провод) – одножильный провод, с круглым сечением 2,5–120мм². АППВ–плоский многожильный провод. Рабочее напряжение 450–750В. Используется при ремонте гибких участков электрической цепи, оборудования, станков и различных механизмов. Предельная температура t 70°C, срок службы 15 лет.
• АПР ( Аl Провод с Резиновой защитой) имеет круглое сечение от 2,5 – 120 мм², АППР — плоский многожильный, с круглым сечением 2,5 – 6 мм². Применяется при прокладывании в трубах и деревянных помещениях.
• АПРН (Аl Провод с Резиновой изоляцией в Негорючей оболочке) – одножильный провод, сечение от 2,5 – 120 мм². Применяется при прокладывании в сухих помещениях и на уличных открытых участках.
• АВВГ (Аl силовой кабель в ПВХ оболочке) – многожильный провод с круглым сечением от 2,5 до 50 мм², предельная температура t 80°C, срок службы 30 лет. Предназначен для сухих и сырых помещений, открытых пространствах, на трассах различного типа, в пожароопасных и взрывоопасных местах.
• АВРГ (Аl кабель Гибкий в ПВХ оболочке с Резиновой изоляцией) – может иметь до 4 жил, сечение от 4 – 300 мм². Номинальное напряжение 0,66кВт, постоянное 1,0кВт, частота 50 Гц, температура t 200°C, срок службы 30 лет. Используются в зонах, где есть повышенные требования к устойчивости от коротких замыканий, сухих и сырых помещениях, на мостах, каналах, шахтах, эстакадах.

Соединение

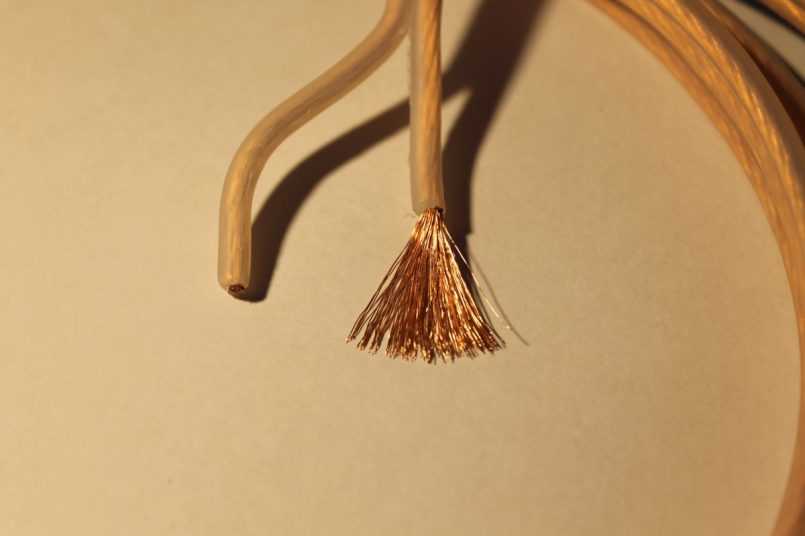

Качество соединения медных проводов напрямую влияет на электроконтакт. Существует несколько способов соединения:

Скрутка. Самый легкий вариант, предполагающий снятие изоляции и скручивание голых жил. После чего изделие заново изолируют с помощью ПВХ-ленты или специальных колпачков. Разнородные сплавы скручивать нельзя.

Пайка. Работа занимает больше времени, чем скрутка. Но процесс гарантирует надежное соединение. Чтобы спаять медные провода, необходим припой и канифоль.

Клеммные колодки. Это изолирующая пластинка, на которой расположены контакты. Идеальный вариант для сборки разнородных материалов. Исходя из варианта фиксации проводников, бывают с затягивающим винтом или прижимными пластинками.

Пружинные клеммы. Быстрый и эффективный вариант. Достаточно содрать изоляцию, оголив жилу, и вставить клемму с пружинным зажимом.

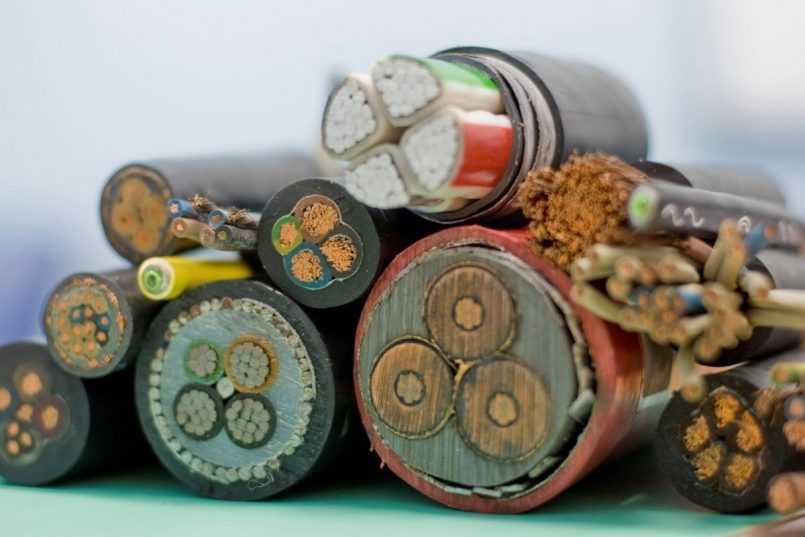

Отличительные черты кабеля и проводя

Нередко в условиях непрофессиональной практики термин «кабель» приравнивается к любым видам электрических проводов. Между тем следует разделять понятия: «кабель» и «провод». И, прежде всего, разделение предусматривает фактор передаваемой мощности.

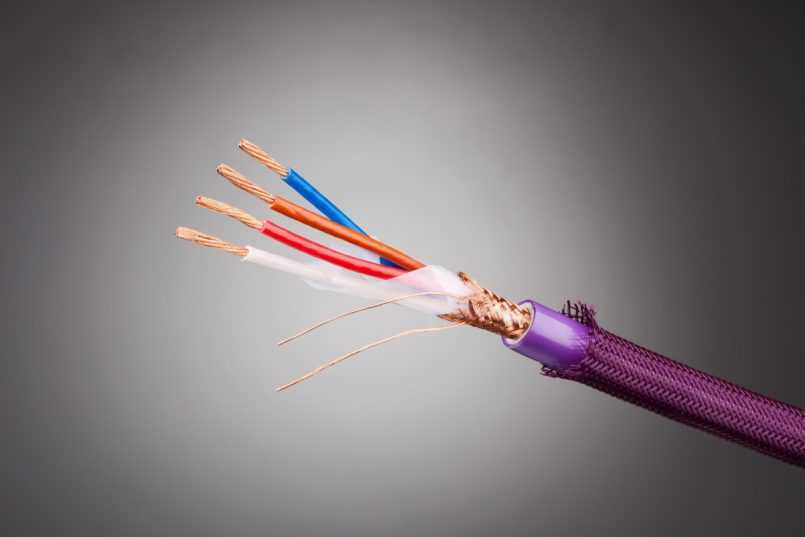

Кабель – изделие, структура которого объединяет, как минимум, три проводника в изоляции, дополнительно защищенных внутри оболочки специальным материалом – пергаментом, резиной, свинцом и т.д.

Провод – изделие, состоящее из одного, максимум, пяти проводников (шнур), для последнего случая объединенных общим кожухом.

Классическое строение силового кабеля: 5 – оболочка сборки защитная; 4 – бронированный слой; 3 – общая оболочка токоведущих металлических проводников; 2 – изоляция непосредственно проводников; 1 – металлический проводник

Приоритетное применение кабелей – объекты промышленно-хозяйственного назначения. Провода активно используются в быту, а также в других сферах.

Отдельно следует выделить оголённые провода, которые не имеют изоляции. Основное применение подобным изделиям находится при обустройстве централизованных линий электропередач.

Маркировка кабельной продукции

Цифробуквенные обозначения, из которых состоит название кабеля, отображает в себе всю наиболее важную информацию о его характеристиках: из чего сделаны жила и изоляция, назначение и конструктивные отличия, количество и сечение жил, дополнительные особенности. Часть букв может отсутствовать, обозначая тем самым какой-либо общий параметр.

Буква 1. Может быть только «А» – обозначает алюминиевую жилу. Если маркировка начинается с любой другой буквы, значит первая отсутствует и кабель медный.

Буква 2. Показывает, для каких целей предназначен кабель:

• М – монтажный
• МГ – гибкий монтажный
• П (У) или Ш – установочный
• К – контрольный

Отсутствие второй буквы говорит о том, что это силовой кабель.

Буква 3. Материал и тип внутренней изоляции. Самые распространенные обозначения:

• П – полиэтилен
• В или ВР – поливинилхлорид
• Р – резина
• Н или НР – негорючая резина
• С – стекловолокно
• К – капрон
• Д – двойная обмотка
• Ш – шелк полиамидный
• Э – экранированный

Буква 4. Конструктивные особенности:

• Г – гибкий
• К – бронированный, оплетенный круглой проволокой
• Б – бронированный лентами
• О – в оплетке
• Т – прокладывается в трубах

Доп. Литеры – строчные кириллицей или латинские большие буквы, указывают на особенности подвидов кабелей:

• з – заполненный
• нг – негорючий
• HF – при горении выделяют мало дыма
• LS – при горении выделяют мало газа

Цифра 1. Количество жил.

Цифра 2. Сечение жил.

Цифра 3. Номинальное напряжение, на которое рассчитан провод.

Это далеко не все возможные обозначения – только те, что применяются в широко распространенных кабелях и проводах для бытового использования. В случае необходимости расшифровку можно глянуть на бирке или спросить у продавца.

Пример рашифровки маркировки: АВВГнг 3х2.5

• А — кабель с алюминиевой жилой;
• В — изоляция каждой жилы из ПВХ;
• В — наружная оболочка из ПВХ;
• Г — кабель гибкий;

• нг — оболочка не поддерживает горение;
• 3 — три жилы;
• 2,5 — сечение жилы.

Расчет сечения

Сечение медного провода — это та площадь, которую имеет жила в поперечном разрезе. На величину оказывают влияние длительно допустимая нагрузка, сила тока.

Самый простой способ рассчитать сечение — воспользоваться данными таблиц, учитывающих условия эксплуатации и максимальный ток. Для этого потребуется еще два показателя — суммарная мощность электропотребителей (кВт или Вт) и напряжение (В). Первый указывают в технических паспортах или на корпусах приборов, а второй для городских квартир составляет 220 В.

Далее в специальных таблицах находят полученные значения мощности и сопоставляют с диаметром проводника. Помните, что в расчетах необходимо оставлять небольшой запас по диаметру. Ведь при подключении новой техники нагрузка возрастет.
