Обеспечение электробезопасности жилого помещения требует обязательной установки специализированных защитных устройств. Стоимость одного базового модуля начинается от 500 рублей, а время его монтажа в электрощит составляет около 40–60 минут. Понимание того, зачем нужно УЗО в квартире, позволяет избежать несчастных случаев и предотвратить повреждение имущества. Правильный подбор и установка системы гарантируют стабильную работу всей сети.
Принцип действия защитного отключения
Устройство защитного отключения представляет собой механизм, который контролирует баланс токов в цепи. В нормальном состоянии ток, уходящий по фазному проводу, должен быть равен току, возвращающемуся по нулевому. Если возникает разница, это означает появление тока утечки, который может уходить через тело человека или поврежденную изоляцию на землю.
В отличие от обычного автоматического выключателя, который реагирует только на короткое замыкание или перегрузку сети, данное устройство отслеживает именно утечку. Механизм срабатывания основан на работе электромагнита: при возникновении разности токов магнитное поле смещается, что приводит к мгновенному разрыву цепи. Это происходит за доли секунды, что предотвращает летальный исход при поражении электричеством.
Защита жильцов и имущества
Главная функция модуля заключается в спасении человеческой жизни. При прикосновении к оголенному проводу ток проходит через тело в землю, и защита мгновенно отключает питание. Кроме того, устройство предотвращает пожары, которые часто возникают из-за микроповреждений изоляции, когда ток начинает медленно утекать на металлические конструкции стен или перекрытий, вызывая локальный нагрев.
Бытовая техника также получает дополнительную защиту. В случае пробоя изоляции внутри стиральной или посудомоечной машины, электроника не сгорит, а питание будет прекращено до устранения неисправности. Это существенно продлевает срок службы дорогостоящих приборов и делает эксплуатацию электросети безопасной.
Различные модели и их назначение
Классификация устройств происходит в первую очередь по току утечки, при котором происходит срабатывание. Существуют разные типы полюсов (однополюсные и двухполюсные), а также различаются механизмы срабатывания в зависимости от типа тока (переменный или пульсирующий).
| Ток утечки (мА) | Назначение | Область применения | Особенности |
|---|---|---|---|
| 10 мА | Высокая чувствительность | Ванные комнаты, душевые | Защита в условиях повышенной влажности |
| 30 мА | Стандартная защита | Жилые комнаты, розетки | Безопасный порог для человека |
| 100 мА | Противопожарная защита | Общие линии электропитания | Защита от утечек в проводке |
| 300 мА | Техническая защита | Вводные щиты, гаражи | Предотвращение возгорания |
| 500 мА | Промышленная защита | Крупные объекты | Защита оборудования |
При выборе технических параметров
Для правильного подбора оборудования необходимо учитывать несколько ключевых характеристик. Номинальный ток определяет максимальную нагрузку, которую модуль может выдержать без перегрева. Дифференциальный ток указывает на порог срабатывания при утечке. Также важна степень защиты IP, определяющая устойчивость корпуса к пыли и влаге, и класс чувствительности устройства.
| Характеристика | Значение/Диапазон | Что означает для пользователя |
|---|---|---|
| Номинальный ток (In) | 16А, 25А, 40А, 63А | Максимальный ток нагрузки в цепи |
| Дифференциальный ток (IΔn) | 10, 30, 100, 300 мА | Порог, при котором отключается свет |
| Напряжение | 230В / 400В | Соответствие сети квартиры |
| Степень защиты | IP20, IP40 | Защита от касания и влаги |
| Время срабатывания | < 0.1 сек | Скорость разрыва цепи при аварии |
Особое внимание зонам риска
Обязательная установка защиты требуется в «мокрых» зонах. В ванной комнате и на кухне риск поражения током максимален из-за близости воды и металлических труб. Здесь рекомендуется использовать модули с током утечки 10 мА. Также крайне важно защитить розетки в детских комнатах, где дети могут попытаться вставить посторонние предметы в сеть.
Стиральные и посудомоечные машины должны подключаться через отдельный защитный модуль. Существуют определенные ограничения: нельзя ставить УЗО в цепи с оборудованием, имеющим естественные токи утечки выше порога срабатывания, иначе устройство будет постоянно отключаться без видимых причин.

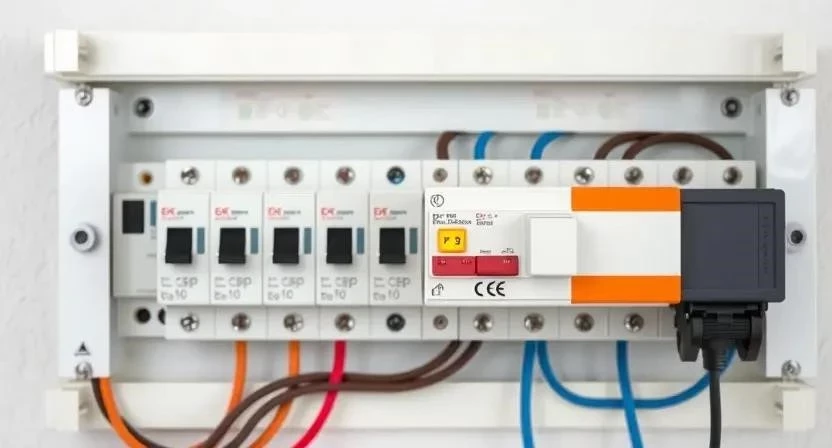

Процесс установки в электрощит
Монтажные работы требуют строгого соблюдения ПУЭ и мер безопасности. Перед началом работ необходимо полностью обесточить квартиру. Для установки потребуются специализированные инструменты и качественные расходные материалы.
Необходимый инструмент:
- Индикаторная отвертка
- Набор диэлектрических отверток
- Стриппер для зачистки изоляции
- Мультиметр
- Пассатижи
- Бокорезы
- Фонарь налобный
- Маркер для разметки
- Клеммник WAGO или наконечники НШВИ
Материалы и расходники:
- Модуль УЗО (согласно расчету)
- DIN-рейка (если нет места в щитке)
- Провод ПВ-3 (ПуГВ) соответствующего сечения
- Изолента или термоусадка
- Маркировочные бирки
- Наконечники обжимные
- Крепежные винты
- Маркеры для кабелей
Из личного опыта: при монтаже в старых щитках часто обнаруживается недостаток места. В таких случаях я использую компактные модули шириной 1 модуль (18 мм), что позволяет добавить защиту без замены всего корпуса щита.
- Отключение главного автомата и проверка отсутствия напряжения индикатором (5 мин).
- Подготовка места на DIN-рейке и фиксация модуля (5 мин).
- Маркировка фазного и нулевого проводов для исключения путаницы (10 мин).

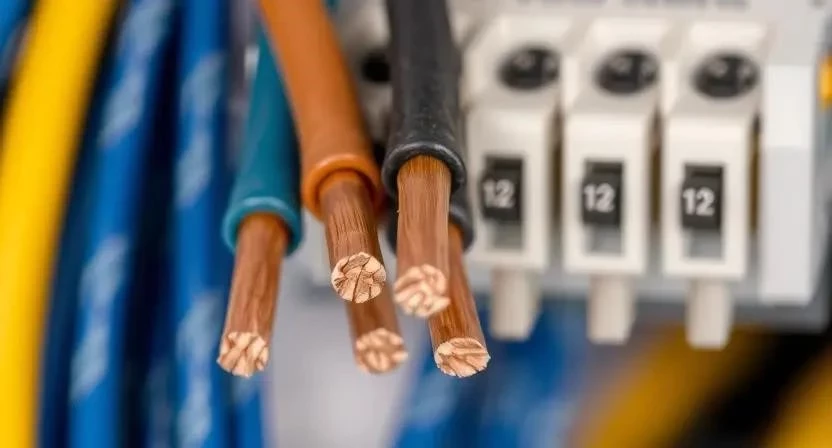

- Зачистка концов проводов стриппером на 10-12 мм (5 мин).
- Обжим жил наконечниками НШВИ для надежного контакта (10 мин).
- Подключение фазного провода к верхнему входному контакту (5 мин).
- Подключение нулевого провода к соответствующему входному зажиму (5 мин).
- Подключение нулевого провода с выхода модуля на нулевую шину группы (10 мин).
- Проверка затяжки всех винтовых соединений (5 мин).
- Подача напряжения и проверка работоспособности кнопкой «Тест» (5 мин).
- Маркировка устройства в щитке для удобства обслуживания (5 мин).
Важно помнить о заземлении: хотя устройство работает и без него, наличие заземления позволяет модулю срабатывать при первой же утечке, не дожидаясь прикосновения человека к токоведущим частям.
Правильно подобрать параметры
Расчет номинального тока производится исходя из суммарной мощности всех приборов, которые будут подключены к данной линии. Формула проста: номинальный ток УЗО должен быть не меньше, чем номинал самого мощного автоматического выключателя в этой группе, и больше максимального тока нагрузки.
| Мощность нагрузки (кВт) | Рекомендуемый номинал УЗО (А) | Типичная группа приборов | Рекомендуемый ток утечки (мА) |
|---|---|---|---|
| До 3.5 кВт | 16 А | Освещение, слабые розетки | 30 мА |
| До 5.5 кВт | 25 А | Кухонная техника, бойлер | 10-30 мА |
| До 8.8 кВт | 40 А | Кондиционеры, электроплиты | 30 мА |
| До 13.8 кВт | 63 А | Вводной модуль на квартиру | 100-300 мА |
| Свыше 14 кВт | Индивидуальный расчет | Трехфазные сети | 300 мА |
Ведущие бренды на рынке
Рынок электротехники предлагает решения в разных ценовых сегментах. Премиальный сегмент представляют ABB и Schneider Electric — их устройства отличаются высочайшей точностью срабатывания и долговечностью механизмов. Legrand занимает средний и высокий сегмент, предлагая отличный баланс цены и качества.
Бюджетный вариант — IEK. Эти модули подходят для простых задач, но профессионалы рекомендуют использовать их только в неосновных цепях. Бренд напрямую влияет на безопасность: дорогие модели имеют более качественные контакты, которые не окисляются и не греются со временем.
Объективно оценивая преимущества и недостатки
Эксплуатация защитного отключения имеет свои сильные и слабые стороны, которые необходимо учитывать при проектировании электрики.
Преимущества:
- Эффективное спасение жизни при поражении током.
- Снижение риска возникновения пожаров из-за утечек.
- Высокая чувствительность к повреждениям изоляции.
- Защита дорогостоящей бытовой техники.
- Соответствие современным нормам ПУЭ.
- Быстрое обнаружение скрытых неисправностей в проводке.
- Возможность зонирования защиты по комнатам.
Недостатки:
- Возможность ложных срабатываний при старой проводке.
- Более высокая стоимость по сравнению с обычным автоматом.
- Необходимость наличия заземления для максимальной эффективности.
- Занимает дополнительное место в электрощите.
- Требует профессионального расчета номиналов.
Существуют разные варианты защиты
Часто возникает вопрос выбора между обычным УЗО, дифференциальным автоматом (АВДТ) и стандартным выключателем. Каждый из них решает свои задачи.
| Характеристика | Автоматический выключатель | УЗО | Дифавтомат (АВДТ) |
|---|---|---|---|
| Защита от перегрузки | Да | Нет | Да |
| Защита от КЗ | Да | Нет | Да |
| Защита от утечки тока | Нет | Да | Да |
| Защита человека | Нет | Да | Да |
| Средняя цена | Низкая | Средняя | Высокая |
Цены на модули и покупка
Средняя стоимость устройства варьируется от 500 до 3500 рублей. На цену влияют бренд, номинальный ток и тип срабатывания (тип A или AC). При покупке в магазине следует обращать внимание на целостность заводской упаковки и наличие сертификатов соответствия.
Чтобы отличить оригинал от подделки, проверяйте четкость шрифтов на корпусе и качество пластика — у оригиналов он матовый, без заусенцев. Покупать оборудование рекомендуется в специализированных электротехнических магазинах, а не на сомнительных онлайн-площадках.
Мнения специалистов и практика
Многие электрики подчеркивают, что установка защиты — это не прихоть, а необходимость. Профессионалы рекомендуют разделять группы розеток, чтобы при срабатывании одного модуля не обесточивалась вся квартира.
Пример из практики: однажды клиент пожаловался на постоянные отключения света. После диагностики выяснилось, что старый чайник имел микротрещину в ТЭНе, через которую ток утекал на корпус. УЗО сработало, предотвратив удар током владельца, который в этот момент касался металлического стола.
Еще один случай: при установке дешевого модуля неизвестного бренда устройство срабатывало само по себе даже без нагрузки. После замены на Schneider Electric проблема исчезла, что подтверждает важность выбора проверенного производителя.
Часто задаваемые вопросы
Можно ли ставить УЗО без заземления?
Да, устройство будет работать и отключать питание при утечке через человека, но оно не сможет обнаружить утечку на землю до того, как кто-то коснется провода.
Почему УЗО постоянно выбивает?
Это может быть следствием повреждения изоляции кабеля, неисправности бытового прибора или слишком низкого порога чувствительности (например, 10 мА на линию с множеством приборов).
Можно ли заменить все автоматы на УЗО?
Нет, УЗО не защищает от короткого замыкания и перегрузки. Оно должно работать в паре с автоматическими выключателями.
Что лучше: УЗО или дифавтомат?
Дифавтомат совмещает функции обоих устройств и экономит место, но стоит дороже. Схема «УЗО + группа автоматов» обычно более экономична и удобна в обслуживании.
Как часто нужно нажимать кнопку «Тест»?
Рекомендуется проверять работоспособность механизма раз в месяц или квартал.
Поможет ли УЗО при скачках напряжения?
Нет, для защиты от перенапряжения используются реле напряжения.
Какой ток утечки выбрать для кухни?
Оптимальным вариантом будет 30 мА для общих розеток и 10 мА для зон с водой.
