Замена традиционных механических выключателей на высокотехнологичные устройства является важным этапом автоматизации жилого пространства. Установка сенсорных панелей управления светом: монтаж и настройка требует базовых знаний электротехники, при этом средняя стоимость оборудования на одну точку составляет от 1500 до 4500 рублей. Время реализации проекта для стандартной двухкомнатной квартиры обычно не превышает одного рабочего дня, включая программную настройку. Грамотный подход к выбору компонентов и соблюдение технологии монтажа гарантируют долговечность системы освещения и корректную работу умного дома.
Предварительная оценка и планирование работ
Перед началом электромонтажных работ необходимо оценить состояние существующей проводки и выбрать тип оборудования. Сложность процесса классифицируется как средняя: основная трудность заключается в необходимости наличия нулевой линии в подрозетнике, которая часто отсутствует в старых домах. Навыки работы с мультиметром и схемой подключения обязательны для обеспечения электробезопасности. Оптимальные условия для монтажа — завершенный этап черновой отделки или период косметического ремонта, когда доступ к коммуникациям открыт, а влажность в помещении не превышает 70%.
Перечень комплектующих для проведения работ
Выбор качественных материалов определяет стабильность работы сенсоров и отсутствие мерцания светодиодных ламп. Для одной точки управления стандартный набор включает следующие позиции:
- Сенсорная панель управления (Wi-Fi или Zigbee версия) — 1 шт.;
- Медный кабель ВВГнг-LS 3х1.5 мм² — расход 5-10 метров на точку;
- Подрозетник для полых или сплошных стен (глубиной 50-60 мм) — 1 шт.;
- Клеммники Wago 221 серии для надежного соединения жил — 3-5 шт.;
- Конденсатор (если панель работает без нулевого провода) — 1 шт.;
- Изоляционная лента ПВХ или термоусадочные трубки — 1 упаковка;
- Грунтовка глубокого проникновения для обработки штроб — 0.5 л;
- Гипсовая шпаклевка для фиксации подрозетника — 1 кг.
Рекомендуется отдавать предпочтение проверенным брендам, таким как Livolo, Broadlink или Sonoff, так как они обеспечивают лучшую техническую поддержку и совместимость с популярными экосистемами. Расход материалов рассчитывается по формуле: количество точек умножается на среднюю длину трассы до распределительной коробки плюс 15% запаса.
Таблица 1. Смета материалов для установки одной панели
| Материал | Количество | Расход на м² / точку | Цена за ед. (руб.) | |
|---|---|---|---|---|
| Сенсорный выключатель | 1 шт. | 1 на зону | 2200 | 2200 |
| Кабель ВВГнг 3х1.5 | 7 м | 7 м / точка | 65 | 455 |
| Подрозетник глубокий | 1 шт. | 1 шт. / точка | 45 | 45 |
| Клеммы Wago | 4 шт. | 4 шт. / точка | 35 | 140 |
| Расходные смеси (гипс) | 1 кг | 1 кг / точка | 80 | 80 |

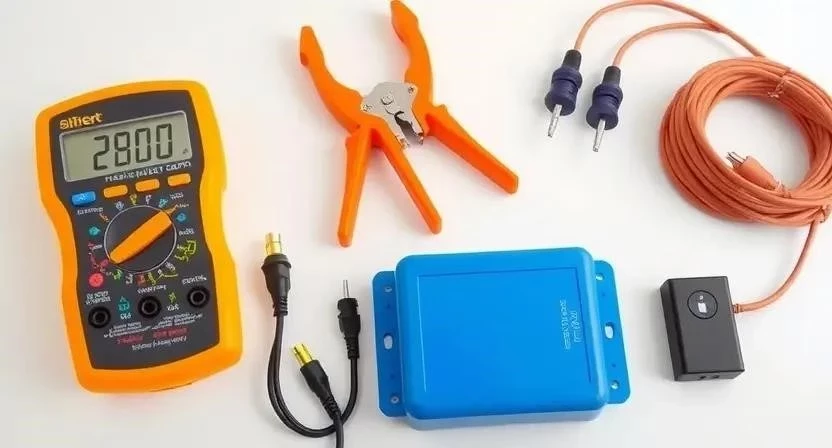

Инструментарий для электромонтажа
Для качественного выполнения задачи потребуется специализированный набор приборов. Инструменты можно приобрести в личное пользование или взять в аренду, если объем работ разовый.
- Индикаторная отвертка — для определения фазного провода;
- Стриппер (инструмент для зачистки жил) — обеспечивает снятие изоляции без повреждения меди;
- Мультиметр — необходим для замера напряжения и прозвонки цепи;
- Лазерный или пузырьковый уровень — для идеально ровной установки панели;
- Перфоратор с коронкой по бетону (68 мм) — для подготовки посадочного места;
- Штроборез или болгарка с алмазным диском — для прокладки новых линий;
- Набор диэлектрических отверток — для безопасной фиксации контактов.
Организация рабочего пространства и безопасность
Подготовка помещения начинается с полного обесточивания линии в распределительном щитке. Важно заблокировать автомат, чтобы исключить случайное включение напряжения посторонними лицами. Мебель и напольное покрытие в зоне работ следует накрыть полиэтиленовой пленкой для защиты от пыли, возникающей при бурении стен. Рабочее место должно быть хорошо освещено (используйте аккумуляторный фонарь), а под рукой необходимо иметь аптечку и средства индивидуальной защиты: перчатки с полиуретановым покрытием и защитные очки.
Подготовка поверхностей и каналов
Технология подготовки включает штробление стен под кабель и высверливание отверстий для подрозетников. Глубина подрозетника имеет критическое значение: для умных панелей с релейным блоком требуются стаканы глубиной не менее 50 мм. После удаления пыли пылесосом отверстия обрабатываются грунтовкой. Установка подрозетника производится на гипсовый раствор, при этом край стакана должен быть вровень с плоскостью финишной отделки. Любые перекосы приведут к неплотному прилеганию стеклянной рамки сенсора.
Технология монтажа и настройки: пошаговый алгоритм
Процесс требует строгого соблюдения последовательности действий для исключения короткого замыкания и выхода электроники из строя.
- Проверка отсутствия напряжения (5 мин). С помощью мультиметра или индикатора убедитесь, что на проводах в подрозетнике нет тока.
- Прокладка кабеля (20-40 мин). Заведите кабель ВВГнг в подрозетник, оставив запас 10-15 см для удобства подключения.
- Монтаж подрозетника (15 мин). Зафиксируйте стакан на алебастр, проверяя горизонталь уровнем.

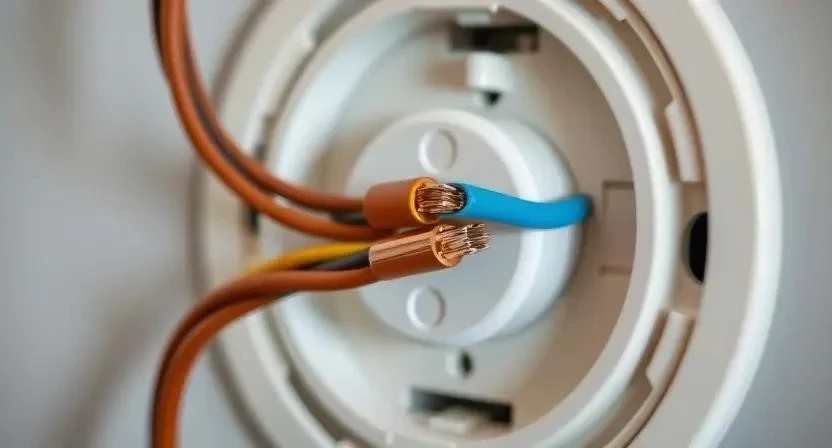

- Стриппинг жил (10 мин). Снимите внешнюю изоляцию на 5 см, а концы жил зачистите на 8-10 мм.
- Подключение по схеме (15 мин). Фазу (L) подключите к соответствующему разъему, выход на лампу (L1/L2) — к нагрузке. Если панель требует нейтраль, подключите ноль (N).
- Фиксация механизма (10 мин). Закрепите металлический суппорт панели в подрозетнике винтами, избегая перекосов.
- Установка декоративной рамки (5 мин). Защелкните стеклянную панель до характерного звука.
- Тестовое включение (5 мин). Подайте питание на щитке. Индикатор на панели должен загореться синим или красным цветом.
- Синхронизация со шлюзом (10-15 мин). Переведите панель в режим сопряжения (удерживайте сенсор 5-7 секунд) и найдите устройство в приложении (Mi Home, Tuya или др.).
- Настройка сценариев (20 мин). В приложении задайте расписание работы или свяжите выключатель с датчиком движения.
- Калибровка сенсора (5 мин). Если касание срабатывает через раз, выполните автокалибровку через меню настроек в смартфоне.
- Финальное тестирование (10 мин). Проверьте работу всех каналов, диммирование (если поддерживается) и удаленное управление.
Из личного опыта: при монтаже в глубокие подрозетники сенсор может срабатывать нестабильно, если винты перетянуты. Однажды я столкнулся с тем, что панель постоянно «глючила» — оказалось, что металлический суппорт немного выгнулся и давил на плату. Ослабление винтов на пол-оборота решило проблему.
Таблица 2. План-график выполнения работ (на 5 точек)
| Этап работ | Время выполнения | Особенности этапа |
|---|---|---|
| Подготовка и разметка | 40 минут | Точность до миллиметра по лазеру |
| Штробление и бурение | 2.5 часа | Высокий уровень шума и пыли |
| Монтаж проводки и стаканов | 1.5 часа | Время застывания гипса — 15 минут |
| Подключение и сборка | 2 часа | Контроль качества контактов |
| Настройка ПО и сценариев | 1 час | Требуется стабильный Wi-Fi 2.4 ГГц |
Технические нюансы и условия эксплуатации
Сенсорные панели чувствительны к качеству электропитания. Температурный режим эксплуатации обычно составляет от -10 до +60 градусов Цельсия. В ванных комнатах допускается установка только моделей с классом защиты не ниже IP44, чтобы конденсат не вызвал ложных срабатываний. Важно учитывать совместимость: если вы используете светодиодные лампы мощностью менее 5 Вт, в цепь обязательно нужно включить конденсатор (идет в комплекте), иначе свет будет мерцать в выключенном состоянии. Время полного застывания шпаклевки вокруг подрозетника перед установкой рамки составляет 24 часа.
Распространенные ошибки новичков
Несоблюдение простых правил часто приводит к некорректной работе системы. Наиболее частые просчеты включают:
- Неправильная распиновка: путаница между входной фазой и линией на светильник.
- Перетяжка крепежных винтов, вызывающая деформацию корпуса и отказ сенсора.
- Игнорирование заземления (желто-зеленый провод), что снижает уровень безопасности.
- Использование слишком глубоких подрозетников без дополнительной фиксации кабеля.
- Попытка управления недиммируемыми лампами через панель с функцией диммера.
- Установка панели на неровную стену, из-за чего стеклянная рамка прилегает неплотно.
- Монтаж устройства во влажную штукатурку, что провоцирует окисление контактов.
Из личного опыта: был случай, когда после установки панель не видела Wi-Fi. Выяснилось, что в комнате использовались металлические подрозетники старого образца, которые работали как экран для радиосигнала. Пришлось менять их на пластиковые, после чего связь восстановилась мгновенно.
Экономическая эффективность и расчет стоимости
Самостоятельный монтаж позволяет сэкономить значительную сумму, особенно при большом количестве точек управления. В среднем, услуги электрика по установке одной умной панели стоят от 800 до 1500 рублей без учета стоимости материалов.
Таблица 3. Расчет стоимости установки панелей (материалы + работа)
| Количество точек | Стоимость материалов (средняя) | Работа мастера (средняя) | Экономия своими руками | |
|---|---|---|---|---|
| 1 точка | 2 900 руб. | 1 200 руб. | 4 100 руб. | 1 200 руб. |
| 5 точек | 13 500 руб. | 5 500 руб. | 19 000 руб. | 5 500 руб. |
| 10 точек | 25 000 руб. | 10 000 руб. | 35 000 руб. | 10 000 руб. |
| 15 точек | 36 000 руб. | 14 000 руб. | 50 000 руб. | 14 000 руб. |
| 20 точек | 46 000 руб. | 18 000 руб. | 64 000 руб. | 18 000 руб. |
Из личного опыта: при расчете сметы я заметил, что покупка комплекта на 10 точек у одного производителя часто дает скидку до 15%. Также экономия достигается за счет самостоятельного штробления стен, так как это самая грязная и дорогая часть работы в прайсах электриков.
Эксплуатация и обслуживание системы
Сенсорное стекло требует бережного ухода: очистку следует проводить мягкой микрофиброй без использования абразивных чистящих средств. Раз в год рекомендуется проверять надежность винтовых соединений в подрозетнике, так как медь имеет свойство «течь», что ослабляет контакт. Обновление прошивки устройства через мобильное приложение помогает устранить программные ошибки и добавить новые функции. Средний срок службы качественной сенсорной панели составляет 10-15 лет или 100 000 циклов нажатия.
Сравнение с альтернативными решениями
Помимо сенсорных панелей, существуют и другие способы управления светом. Традиционные выключатели дешевле, но лишены функций автоматизации. Голосовое управление через умные колонки удобно, но требует наличия интернета. Беспроводные радиовыключатели мобильны, однако зависят от батареек.
Таблица 4. Сравнение методов управления освещением
| Тип управления | Стоимость (отн.) | Сложность монтажа | Удобство | Наличие умных функций |
|---|---|---|---|---|
| Сенсорная панель | Высокая | Средняя | Высокое | Да |
| Механический выключатель | Низкая | Простая | Среднее | Нет |
| Голосовое управление | Средняя | Простая (настройка) | Высокое | Да |
| Радиовыключатель | Средняя | Очень простая | Среднее | Частично |
| Датчик движения | Низкая | Средняя | Специфическое | Да |
Часто задаваемые вопросы (FAQ)
Нужен ли нулевой провод для сенсорного выключателя?
Большинство современных моделей требуют наличия «нуля» для питания собственной электроники. Однако существуют версии, работающие в разрыве фазы (с использованием конденсатора у лампы), что удобно для старой проводки.
Можно ли установить панель в старый подрозетник?
Да, если его диаметр 68 мм. Однако старые советские металлические коробки лучше заменить на пластиковые, чтобы не экранировать Wi-Fi сигнал и обеспечить надежное крепление винтами.
Работает ли свет, если пропал интернет?
Локальное управление через касание сенсора сохраняется всегда. Удаленное управление через смартфон и сложные сценарии будут недоступны до восстановления соединения с сетью.
Как настроить группу светильников на одну панель?
Это делается программно в приложении. Вы можете объединить несколько выключателей в одну группу или создать сценарий «Выключить всё» одним касанием.
Совместимы ли панели разных производителей?
На физическом уровне — да. На программном — только если они работают по единому протоколу (например, Zigbee) и добавлены в универсальный хаб или приложение типа Home Assistant.
Что делать, если сенсор не реагирует на касание?
Проверьте плотность прилегания стеклянной панели и отсутствие перекосов корпуса. Также попробуйте на 30 секунд обесточить устройство для перезагрузки контроллера.
Можно ли использовать диммеры с сенсорными панелями?
Только если сама панель поддерживает функцию диммирования и ваши лампы имеют пометку «Dimmable». В противном случае лампы будут мерцать или гудеть.
