Организация электроснабжения в помещениях с повышенной влажностью требует строгого соблюдения нормативов и технических регламентов. Работа относится к категории высокой сложности, так как малейшая ошибка может привести к короткому замыканию или поражению электрическим током. Среднее время выполнения качественного электромонтажа составляет от 5 до 8 часов без учета времени высыхания строительных смесей. Стоимость качественных комплектующих и защитных устройств начинается от 4500 рублей за одну точку. Грамотный монтаж розеток в ванной гарантирует долговечность системы и полную безопасность всех членов семьи при использовании бытовых приборов.
Ключевые требования и предварительная оценка работ
Перед началом электромонтажных работ необходимо оценить состояние существующей проводки и стен. Основным документом, регламентирующим процесс, является ПУЭ (Правила устройства электроустановок). Согласно нормам, ванная комната делится на зоны (0, 1, 2 и 3) в зависимости от близости к источникам воды. Установка электроточек разрешена только в зоне 3, которая находится на расстоянии не менее 60 см от края ванны, раковины или душевой кабины. Обязательным условием является наличие заземления и подключение через устройство защитного отключения (УЗО) с током утечки не более 10-30 мА.
Сложность процесса заключается в необходимости штробления стен и обеспечения герметичности всех соединений. Для работы в санузле подходят только розетки со степенью защиты не ниже IP44, оснащенные защитными крышками и уплотнителями. Кабель должен быть проложен скрытым способом в негорючей гофре. Если вы не обладаете навыками работы с мультиметром и перфоратором, рекомендуется обратиться к профильному специалисту.
Перечень необходимых материалов
Для создания надежной электрической точки во влажной среде требуется специфический набор комплектующих. Основное внимание уделяется качеству изоляции и защитным свойствам механизмов. Рекомендуется приобретать продукцию известных брендов в специализированных магазинах, чтобы избежать подделок, не соответствующих заявленному классу защиты IP.
- Кабель медный трехжильный ВВГнг-LS 3×2.5 мм²;
- Влагозащищенные розетки со степенью защиты IP44 или IP65;
- Пластиковые подрозетники для скрытого монтажа (глубокие);
- Гофрированная труба ПВХ самозатухающая;
- Устройство защитного отключения (УЗО) на 16А/10мА;
- Автоматический выключатель на 16А;
- Гипсовая штукатурка или алебастр для фиксации коробок;
- Грунтовка глубокого проникновения;
- Клеммники WAGO или соединительные гильзы;
- Изоляционная лента и маркировочные бирки.
Ниже представлена таблица с примерным расходом материалов для установки двух розеток в стандартной ванной комнате площадью 4-5 м².
| Материал | Количество | Расход на 1 м² / ед. | Цена за ед. (руб.) | |
|---|---|---|---|---|
| Кабель ВВГнг 3х2.5 | 10 м | по трассе | 95 | 950 |
| Розетка IP44 | 2 шт. | на точку | 650 | 1300 |
| Подрозетник | 2 шт. | на точку | 45 | 90 |
| УЗО 16А/10мА | 1 шт. | на линию | 2200 | 2200 |
| Смесь (алебастр) | 2 кг | 1 кг/точка | 50 | 100 |

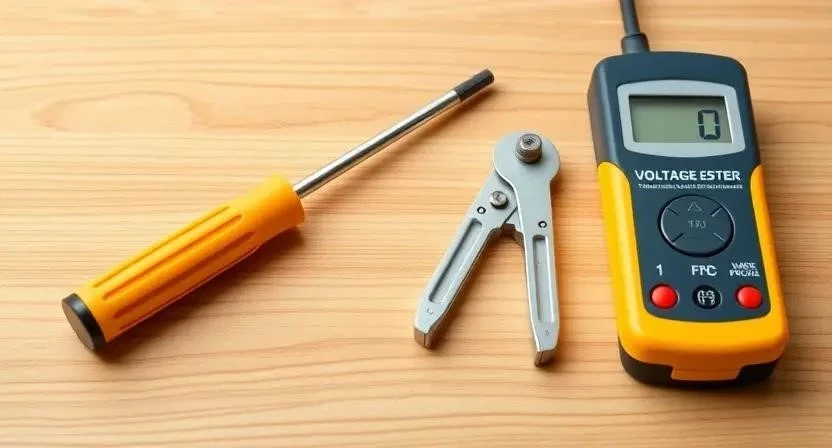

Инструментарий для выполнения задачи
Качественный электромонтаж невозможен без профессионального оборудования. Инструменты обеспечивают точность разметки, чистоту штробления и надежность электрических контактов. Для разовой работы некоторые дорогостоящие позиции, такие как штроборез с пылесосом, целесообразно взять в аренду.
| Инструмент | Назначение | Обязательно / Желательно | Примерная цена (руб.) |
|---|---|---|---|
| Перфоратор | Сверление отверстий и создание ниш | Обязательно | 7000 |
| Штроборез | Прорезание ровных каналов под кабель | Желательно | 12000 |
| Индикаторная отвертка | Проверка наличия фазы | Обязательно | 150 |
| Стриппер | Снятие изоляции с проводов | Желательно | 1500 |
| Строительный уровень | Выравнивание подрозетников | Обязательно | 800 |
Подготовка рабочего пространства
Ванная комната обычно имеет ограниченную площадь, поэтому перед началом шумных и пыльных работ необходимо освободить помещение от мелких предметов, полотенец и средств гигиены. Крупную сантехнику, которую невозможно вынести (ванну, душевой поддон), следует плотно закрыть полиэтиленовой пленкой и закрепить ее малярным скотчем. Это предотвратит попадание бетонной крошки и пыли в сливные отверстия и на акриловые поверхности.
Пол рекомендуется застелить плотным картоном или оргалитом, чтобы падающие куски бетона или кирпича не повредили напольную плитку. Дверной проем желательно завесить влажной тканью, чтобы строительная пыль не распространялась по всей квартире. Также следует заранее подготовить мешки для строительного мусора и обеспечить хорошее временное освещение, так как штатное питание в процессе монтажа будет отключено.
Подготовка стен и разметка
На этапе подготовки поверхности выполняется перенос схемы установки розеток на стены. Высота установки обычно составляет 100-110 см от уровня чистого пола, но не ниже 60 см от пола при наличии риска подтопления. С помощью лазерного или пузырькового уровня чертятся осевые линии. Важно соблюдать расстояние от розетки до газовых труб и источников воды (минимум 60 см).
После разметки производится штробление. Глубина канала должна составлять около 25-30 мм, чтобы кабель в гофре полностью скрылся под слоем штукатурки. Ниши для подрозетников высверливаются коронкой диаметром 68-72 мм. Готовые штробы и отверстия необходимо тщательно очистить от пыли строительным пылесосом и обработать грунтовкой. Это обеспечит надежную адгезию фиксирующего состава (гипса или штукатурки) со стеной. Проверка готовности поверхности осуществляется визуально: на бетоне не должно оставаться осыпающихся участков и влажных пятен.
Пошаговая технология монтажа
Соблюдение последовательности действий гарантирует правильное функционирование электросети. Каждый этап требует аккуратности и контроля качества соединений.
- Обесточивание сети. Отключите вводной автомат в щитке и проверьте отсутствие напряжения индикаторной отверткой или вольтметром.
- Прокладка кабеля. Проденьте кабель ВВГнг-LS в гофру и уложите его в подготовленные штробы, фиксируя пластиковыми клипсами или временными гипсовыми «прихватками».
- Установка подрозетников. Заполните нишу гипсовым раствором, вставьте подрозетник и выровняйте его по уровню так, чтобы края были вровень с будущей отделкой. Время схватывания — 10-15 минут.
- Заделка штроб. Полностью закройте каналы с кабелем штукатурной смесью, выравнивая поверхность шпателем.

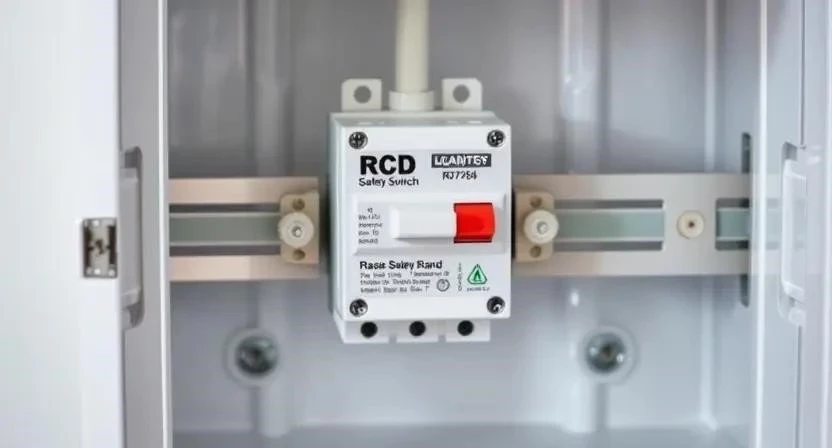

- Подключение в щитке. Установите отдельный автоматический выключатель и УЗО. Подключите фазный и нулевой провода согласно схеме.

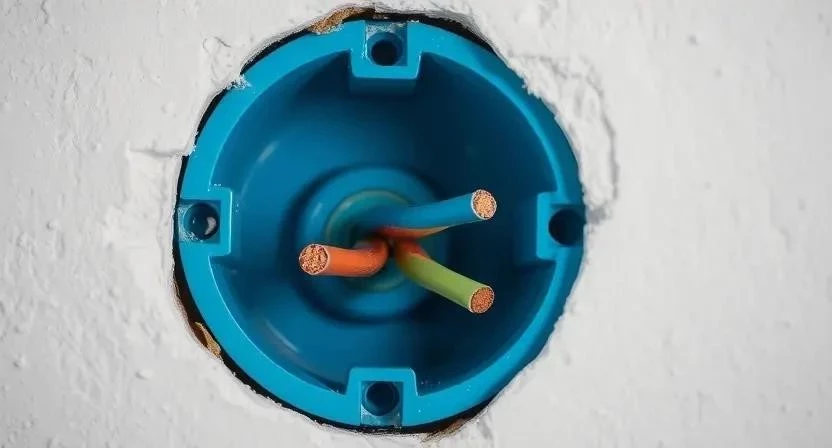

- Зачистка жил. В подрозетнике снимите внешнюю оболочку кабеля на 10-12 см, затем очистите концы жил от изоляции на 10 мм с помощью стриппера.
- Монтаж механизма розетки. Подсоедините провода к клеммам: фаза (коричневый/белый) — к левому или правому контакту, ноль (синий) — к противоположному, заземление (желто-зеленый) — к центральной клемме.
- Фиксация механизма. Вставьте механизм в подрозетник, закрепите его винтами и проверьте горизонтальность уровнем.

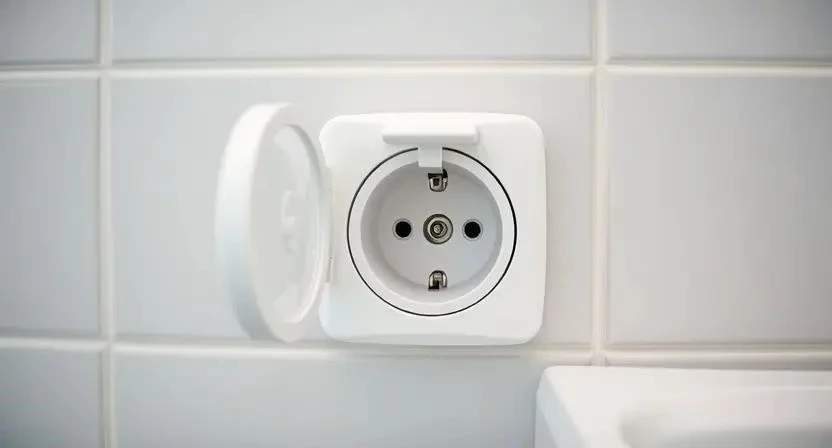

- Установка декоративной панели. Прикрутите лицевую панель с защитной крышкой, убедившись в плотном прилегании уплотнительной прокладки к стене.
- Тестирование системы. Включите питание и проверьте работоспособность розетки тестером, а также исправность УЗО нажатием кнопки «Тест».
Личный опыт: При выполнении штробления в панельном доме я столкнулся с тем, что арматура залегала слишком близко к поверхности. Чтобы не нарушать конструктивную прочность плиты, пришлось немного сместить трассу кабеля в сторону, увеличив длину штробы, но сохранив целостность каркаса здания.
| Этап работ | Время выполнения | Особенности и нюансы |
|---|---|---|
| Разметка и штробление | 2-3 часа | Требуется защита органов дыхания и слуха |
| Монтаж коробок и кабеля | 1.5 часа | Важна точная фиксация по уровню |
| Подключение автоматики | 1 час | Работа в электрощите под контролем схемы |
| Установка механизмов | 40 минут | Проверка надежности затяжки клемм |
| Финишная проверка | 20 минут | Обязательное тестирование кнопки УЗО |
Технические нюансы и условия эксплуатации
Температурный режим при проведении работ должен быть в пределах от +5 до +30 градусов Цельсия. Повышенная влажность во время монтажа недопустима, так как это мешает нормальному высыханию штукатурных смесей. Время полного затвердевания алебастра составляет около 30 минут, однако приступать к финишной отделке (укладке плитки) можно не ранее чем через 24 часа. Совместимость материалов проверяется заранее: пластик подрозетников не должен вступать в реакцию с агрессивными компонентами строительных растворов.
Выбор степени защиты IP напрямую зависит от места установки. Для зоны 3 достаточно IP44, что означает защиту от брызг, падающих под любым углом. Если розетка располагается ближе к душевой лейке (в порядке исключения или при сложной планировке), следует выбирать IP65 — полную защиту от струй воды. Помните, что технология монтажа розеток требует использования только цельных отрезков кабеля от щитка до точки без промежуточных скруток в распределительных коробках внутри ванной.
Личный опыт: Во время установки подрозетников я использовал лазерный уровень, что позволило выставить блок из трех розеток идеально ровно относительно края плитки. Это значительно облегчило последующий монтаж декоративной рамки, которая легла без зазоров и перекосов.
Распространенные ошибки новичков
При самостоятельном монтаже часто допускаются критические просчеты, которые могут привести к выходу техники из строя или возгоранию. Знание этих ошибок поможет избежать опасных ситуаций.
- Использование обычных бытовых розеток без защитных крышек и уплотнителей.
- Отсутствие заземляющего проводника в линии питания.
- Подключение розеток напрямую к общему автомату освещения без УЗО.
- Установка электроточек непосредственно над раковиной или под трубами водоснабжения.
- Пренебрежение использованием гофротрубы при скрытой прокладке.
- Недостаточная глубина заложения кабеля, из-за чего он повреждается при сверлении стен в будущем.
- Скрутка медных и алюминиевых проводов без специальных переходников.
Личный опыт: Однажды я забыл проверить работоспособность УЗО сразу после монтажа, и выяснилось, что прибор был бракованным из коробки. Теперь я всегда тестирую автоматику до начала финишной отделки стен, чтобы иметь возможность быстро заменить неисправный узел.
Анализ стоимости и экономическая эффективность
Расчет стоимости монтажа включает в себя затраты на материалы и оплату услуг мастера. Самостоятельное выполнение работ позволяет сэкономить значительную сумму, однако требует наличия дорогого инструмента.
| Статья расходов | Своими руками (руб.) | С мастером (руб.) | Экономия (руб.) |
|---|---|---|---|
| Материалы (кабель, розетка, УЗО) | 4500 | 4500 | 0 |
| Работа специалиста | 0 | 3500 | 3500 |
| Аренда инструмента (сутки) | 1500 | 0 | -1500 |
| Расходные материалы (буры, диски) | 800 | 0 | -800 |
| 6800 | 8000 | 1200 |
Экономия при самостоятельном монтаже одной-двух розеток невелика из-за необходимости покупки или аренды инструмента. Однако при комплексном ремонте всей квартиры выгода становится существенной. Основные нормы установки розеток в ванной должны соблюдаться неукоснительно независимо от того, кто выполняет работу.
Уход и правила эксплуатации
После завершения монтажа и отделочных работ розетки не требуют специфического обслуживания. Важно следить за состоянием защитных крышек: они должны плотно закрываться после извлечения вилки прибора. Срок службы качественной влагозащищенной розетки составляет 10-15 лет. Эксплуатацию можно начинать сразу после высыхания плиточного клея и затирки, обычно это 48-72 часа после окончания финишной отделки.
Раз в полгода рекомендуется проверять надежность фиксации проводов в клеммах, так как под воздействием температурных перепадов контакт может ослабнуть. Также необходимо ежемесячно нажимать кнопку «Тест» на УЗО в электрощитке, чтобы убедиться в исправности механизма защиты. При появлении признаков оплавления корпуса или запаха гари использование розетки следует немедленно прекратить до выяснения причин специалистом.
Альтернативные способы организации питания
Если штробление стен невозможно (например, в арендованной квартире или при готовом дорогом ремонте), можно рассмотреть альтернативные варианты. Накладной монтаж розеток IP55 с использованием кабель-каналов является менее эстетичным, но более быстрым и чистым способом. В этом случае кабель прокладывается в герметичном пластиковом коробе по поверхности плитки.
Еще одним вариантом является перенос розеток в коридор, непосредственно к дверному проему ванной комнаты. В таком случае для использования фена или бритвы придется оставлять дверь приоткрытой, что не всегда удобно, но максимально безопасно с точки зрения электробезопасности. Существуют также специальные мебельные розетки, встраиваемые в шкафчики под раковиной, однако они также должны иметь соответствующий класс защиты от влаги.
Популярные вопросы и ответы (FAQ)
Можно ли устанавливать розетку прямо над стиральной машиной?
Да, это допустимо, если соблюдается высота 100-110 см от пола и расстояние до ближайшего источника воды (раковины или крана) составляет не менее 60 см.
Какое минимальное расстояние должно быть от душа до розетки?
Согласно ПУЭ, расстояние от края душевого поддона или ванны до розетки должно быть не менее 60 см (граница зоны 3).
Обязательно ли устанавливать УЗО для ванной?
Да, наличие УЗО или дифференциального автомата с током утечки 10-30 мА является обязательным требованием безопасности для влажных помещений.
Можно ли использовать розетку IP20, если она стоит в шкафу под раковиной?
Нет, использование розеток с низким классом защиты в ванной запрещено, так как внутри шкафа также может скапливаться конденсат или произойти протечка труб.
Какой кабель лучше использовать для подключения бойлера и стиральной машины?
Рекомендуется использовать медный кабель ВВГнг-LS сечением 3х2.5 мм², который выдерживает нагрузку до 5.5 кВт.
Нужно ли заземлять розетку, если в доме старая двухпроводная сеть?
В такой ситуации необходимо организовать систему дополнительного уравнивания потенциалов и обязательно установить УЗО, однако полноценная защита возможна только при наличии контура заземления.
На какой высоте лучше ставить розетку для электрического полотенцесушителя?
Обычно розетку располагают на высоте 60-90 см от пола, в зависимости от модели прибора и длины его шнура, соблюдая дистанцию от брызг.
