Как установить розетку: советы профессионалов по монтажу розеток в стены

Правила расположения электроточек в разных помещениях

Точки питания в ванной

Расположение розеток в ванной

Санузел — это помещение с повышенной влажностью

Поэтому здесь крайне важно знать, на какой высоте делать розетки и выключатели так, чтобы они не представляли опасности

Главные запреты — установка точек питания под раковиной, биде, ванной. От них нужно отдалить розетки минимум на 60 см, чтобы исключить случайное попадание воды. Выключатель желательно делать снаружи помещения или также отдалять от моечных предметов. Светильники и бра у зеркала желательно запитывать через шнурок или клавишу-выключатель с противоположной от раковины/ванны стороны.

Гостиная

Для телевизора и музыкального центра розетку лучше делать на высоте 90-140 см. Расстояние от пола до выключателя должно быть не менее 0,9 м. Если предусмотрена установка кондиционера, точку питания под него выводят на уровне 20-40 см от потолка.

Кухня

В этом помещении существует несколько стандартов размещения точек питания. Они варьируется в зависимости от используемой техники:

Первый уровень. Подразумевает монтаж розеток на высоте 10-15 см от пола. Сюда подключается мощный духовой шкаф, электроплита, морозильная камера, холодильник, измельчитель отходов. Удобство такого расположения заключается в том, что после установки встроенной кухни подобраться к розеткам иным способом как через шкафчики или стол снизу будет невозможно.
Второй уровень. Здесь монтируют целый блок розеток на уровне 110-130 см от пола в зоне кухонного фартука. Благодаря такому расположению удается удачно подключить электрочайник, блендер, микроволновую печь, миксер и другие мелкие бытовые приборы, которыми удобно пользоваться на рабочей поверхности.
Третий уровень. Монтируют точки питания для подключения электрической вытяжки, телевизора, подсветки. Высота локации равна 2-2,5 метра от пола.

Выключатель располагают сразу у двери на удобной для пользователя высоте. Как правило, она приближена к евростандартам и равняется 90-110 см.

Спальня

Пример расположения электроточек у кровати

Комнате отдыха рекомендуется придерживаться таких норм:

С обеих сторон двуспальной кровати (независимо от её размера) делают по двойной розетке и по двухклавишному выключателю. Их располагают в 70 см от плинтуса. Это позволяет отдыхающему человеку, не вставая с постели, управлять освещением, ставить на подзарядку мобильный телефон, читать книгу под ночником.
Основной выключатель ставится в комнате сразу при входе.
Если в спальне предусмотрен туалетный столик, по обе стороны от него на высоте 70-90 см делают по розетке для подключения бра или фена.

Детская

Ещё 10 лет назад специалисты рекомендовали располагать все точки питания максимально высоко в детских комнатах. Это обеспечивает безопасность ребёнка и исключает вероятность его контакта с электросетью. Сегодня все штепсельные розетки оснащены специальными запорными крышками. Чтобы их поднять, малышу требуются усилия. Поэтому такие розетки можно монтировать согласно европейскому стандарту.

Выключатель в комнате ребёнка делают по его росту. Желательно устанавливать регулируемую точку питания, при помощи которой можно увеличивать или снижать интенсивность искусственного освещения. Под ночник лучше установить отдельную стандартную розетку с крышкой.

Кабинет

Для дорогой техники нужно обеспечить систему защиты от перепадов напряжения

Это помещение требует большего количества точек питания. Как минимум один блок нужно расположить в непосредственной близости к столу. Через него будут подключены персональный компьютер, монитор, роутер, принтер и ксерокс, аудиоколонки. Блок располагают в 30 см от уровня пола. Сколько точек питания в него будет входить, мастер решает сам в зависимости от количества будущей техники.

Если в кабинете предусмотрена библиотека, необходимо смонтировать розетку под торшер. Его устанавливают в зоне чтения. Точку питания под торшер также делают на евро-уровне 0,3 м.

На свободной стене будут располагаться еще 1-2 розетки. Их используют для подключения временной техники.

Определяемся с количеством розеток

Какие приборы будут использоваться постоянно, а каким нужна только подзарядка? Например, для подключения стиральной машины, электрического полотенцесушителя — нужны две или три специальные розетки с крышкой и степенью защиты не ниже IP44, подключенные к устройству защитного отключения (УЗО) в щите.

Для подключения такого мощного электроприбора, как водонагреватель, обычной розетки может не хватить. Его подключают напрямую, используя специальный
механизм — кабельный вывод.

Розетки для дополнительных приборов можно разместить внутри ящиков тумбы под раковиной или зеркального шкафчика. Так вас не будут смущать свисающие провода.

Керамическая плитка

Для прорезки отверстий в облицовке стен из керамической плитки используют алмазную коронку. Перед началом работ изготавливают из фанеры шаблон с отверстиями. Его приклеивают двухсторонним скотчем к кафелю. Во время сверления коронку поливают водой. В противном случае плитку можно перегреть и она треснет. Также не рекомендуется применять насадку с центральным сверлом. Оно может стать причиной раскола керамики.

Полученные проёмы в керамической плитке и основании стены заполняют по периметру алебастром или гипсовым раствором. Подрозетники вставляют в посадочные места, предварительно протянув провода через отверстия в коробках.

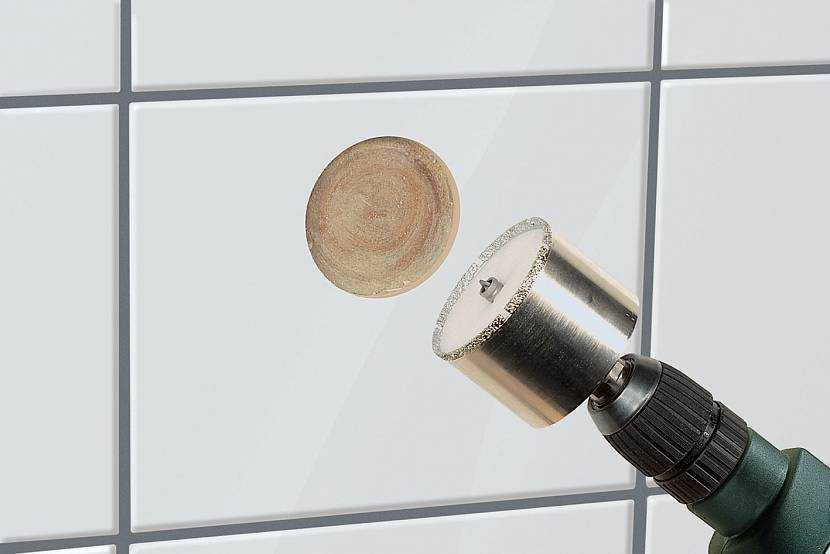

Бурение алмазной коронкой отверстия в керамической плиткеИсточник www.1shop.lv

Пустотелые панели

Для группы блочных подрозетников болгаркой прорезают прямоугольный проём, в него вставляют блок и обмазывают со всех сторон алебастровым раствором. Можно применить хитрость. Если донышко ПР достаёт до противоположной поверхности пустоты, то в ней сверлят отверстие и вставляют дюбель. Подрозетник крепят, вкручивая саморез в дюбель через отверстие в дне. Если глубина отверстия большая, то можно подложить деревянную прокладку.

Установка розетки в стену

Что понадобиться:

розетка
электропровода (выбирать стоит с сечением минимум 2 кв.мм.)
подрозетник

Итак, после выбора места для розетки и отключения тока, переходим непосредственно к монтажу:

Размещаем расстояние от пола 30–100 см. Карандашом отмечаем место установки. Считаем расстояние от распределительного щита до обозначенного места и определяем сколько метров проводки необходимо.
Устанавливаем в патрон дрели специальную насадку для сверления отверстий, соответствующую типу стены и работе с электроарматурой.

Включите дрель, если нужно возьмите удлинитель, который подходит по мощности для используемой электродрели.
Наденьте защиту (очки и, по возможности респиратор) и высверливайте необходимое отверстие в стене.
Сделайте канавку под электропровод. Используйте «болгарку» с соответствующим диском или проштробите канавку при помощи зубила и молотка.
Затем подрозетник (через который вытаскивается проводка) устанавливается и фиксируется в готовом отверстии.

Первая часть работы завершена.

Подключение

Открывают распределительную коробку. Затем при помощи клеммных зажимов подключают электропровод.

Не рекомендуется использовать метод скрутки проводов. На рынке достаточно удобных небольших клемм, рассчитанных на любое сечение провода. Лучше возьмите их — надежно и безопасно.

Современные способы соединения проводов при помощи клемм и клеммных колодок:

Способы соединения при помощи клемм

Итак,

Снимите крышку с розетки. Ослабьте или открутите винты, которые будут зажимать провода. Вставьте концы провода (заранее зачистив их) и крепко зажмите винтами.
Винтики устанавливаемых лапок ослабляют и сводят к корпусу розетки, которая вставляется, и крепиться (в процессе затягивания винтов) в подрозетник. Лапки, разойдясь по сторонам, фиксируются к подрозетнику и держат конструкцию в стене.
Рекомендуется убедиться в подсоединении всех проводков.

Включайте питание, и тестируйте работу.

Размеры подрозетников и их формы

Выбор подрозетника также должен основываться на так называемой петле запаса. Что это такое? Это запас проводов, оставляемый за розеткой (выключателем), длиной около 20 см – на случай, если со временем придется производить замену прибора и обрезать поджатые концы проводов, тем самым укорачивая их. Минимальный запас – 10 см, но этот размер нежелателен. Чем быстрее закончится запас провода, тем быстрее придется наращивать провода, используя скрутки, клеммники, сварку или же даже прокладывая новый кабель от распределительной коробки. В итоге, чтобы проложить новый кабель, особенно в бетонную стену, понадобится немало усилий. Да и любое соединение – это уже плохо само по себе, так как в месте скрутки или клеммной колодки провода греются.

Запас оставляют исключительно в виде петли, начинающейся у входа в подрозетник и выходящей на клемму розетки или выключателя. Если кабель мягкий, его можно аккуратно сложить.

Как выбрать розетку для санузла

Некоторые устройства для ванных комнат, кухонь и совмещенных санузлов не отличить от обычных – внешне они выглядят абсолютно одинаково. Другие имеют чуть измененный дизайн. Однако главная разница заключается в защите, которую можно определить при помощи маркировки – буквенного обозначения IP и двух цифр.

Для ванной комнаты актуальны оба цифровых значения. Первый указывает на степень защиты от твердых частичек и пыли, второй – от влаги. Специалисты рекомендуют устройства с маркировкой по обоим параметрам не менее 4, но лучше 5 или 6.

Таблица, с помощью которой можно подобрать розетку по подходящим параметрам. Примеры удачного выбора – устройства с маркировкой IP55 или IP65 (+)

Корпус розетки, в маркировке которой встречаются цифры 6-8, герметичен и защищен даже от прямых струй воды, однако многие приборы дополнительно оснащены крышками. Встроенная пружина предупреждает случайное открывание.

Чтобы воспользоваться розеткой, необходимо аккуратно, с некоторым усилием поднять крышку вверх так, чтобы контакты вилки можно было свободно вставить в отверстия.

В процессе выбора и покупки, а также после установки устройства лучше лишний раз убедиться в его целостности: на корпусе не должно быть трещин, а крышка должна плотно примыкать и с усилием открываться

Профессиональные электромонтажники рекомендуют не экономить на покупке изделий известных марок, которые годами служат без ремонта. Например, много хороших отзывов от специалистов получают влагозащищенные розетки компаний: Schneider Electric, GIRA, Legrand, BERKER, АВВ, Wessen, Bticino, Makel, Viko.

Евростандарт — что же это за зверь и как к нему относиться простому человеку

Само слово «евростандарт» по правилам русского языка является сложным, составленным из двух слов:

евро;
и стандарт.

Под первым термином понимается международное объединение из 28 государств или Европейский союз, образованный 1 ноября 1992 года.

Второе же слово по своему смыслу должно определять какой-то нормативный акт, или узаконенный Евросоюзом документ с описанием общих технических требований, действующих в межгосударственных границах этого объединения.

Примером такого акта может служить денежная единица «евро», которой можно расплачиваться в любой из этих стран.

Вот я и решил с точки зрения электрика расширить свои познания в этой области, стал искать документ вначале через Гугл, а после неудачи — с помощью Яндекся.

Каждый поисковик мне показал более трех миллионов сайтов коммерческого характера, использующих это слово в названии своей компании.

Я не смог среди них найти технический документ, описывающий единый стандарт, общий для всех 28 стран участниц Евросоюза.

Решил продолжить поиск через самую известную народную энциклопедию — Википедию. И она меня тоже разочаровала. Вики не знает этого слова.

Она предложила мне создать страницу и написать статью. Поэтому я делаю самый простой и очевидный вывод.

Технический термин «Евростандарт» в природе не существует. Это слово придумано маркетологами для умелого продвижения своих товаров внутри стран с более низким уровнем экономического развития.

Им успешно пользуются все продавцы и работники, предоставляющие различные услуги своим клиентам в области строительства и ремонта. Этим словом они действуют на подсознание человека для решения своих личных интересов.

Попросите их показать технический документ с законодательно утвержденными нормативами, действующими для всех стран Евросоюза. Они его не смогут предъявить, ибо на момент написания моей статьи его просто нет в природе.

Чтобы исключить риски получения электрических травм и случаи возгорания проводки необходимо руководствоваться строгими научными разработками, которые законодательно утверждены правительством вашей страны.

Правила по электробезопасности

Рассмотрев правила зонирования ванной и подобрав оптимальные места расположения, следует перейти к правилам монтажа, касающимся электробезопасности.

Выполнение заземления. Является тем фактором, что отвечает за безопасность и предусмотрено даже в домах старого образца. Заземление нельзя выводить в ванную, металлические трубопроводы, строительную арматуру. Его нужно вывести на входной щиток, где расположены автоматические выключатели для мгновенного обесточивания квартиры, или к распределительной коробке.
Автоматы. Такие выключатели стоит устанавливать, когда мощность подключаемого к розеткам оборудования достаточно велика. Данная ситуация возникает при установке в помещении машинки для стирки. Если работать будет одна электробритва, возможно подключение к общей электросети.
УЗО. От такой защиты не стоит отказываться. Полезно установить устройство с защитным отключением в санузле на всю проводку. При этом УЗО среагирует на малейшие токи утечки и отключит подачу электроэнергии полностью.

Также следует указать, что в ванных комнатах не нужны никакие клеммники со скрутками и прочими соединителями проводов (даже под кафельной плиткой). Исключение — клеммы для светильников. Коммуникация помещения должна осуществляться за его пределами. При монтировании распределительной проводки следует делать это с другой стороны стены.

Полезные советы по электромонтажу в ванной

Перед установкой крупного и мощного оборудования необходимо подумать, а нужна ли для подключения розетка. Предположим, для работы бойлера с мощностью 3,5-5,5 кВт, функционирующего в постоянном режиме, лучше использовать не обычную силовую розетку, а прямое подключение с отдельным автоматом.

Чтобы защитить электроточки от попадания воды при купании, их можно разместить в нишах, за перегородками и даже в шкафах

Если в ванной установлена раковина со столешницей, то можно рассмотреть интересное и удобное решение со скрытым модулем. Блок розеток спрятан в столе, а наружу выходит только элемент, за который его можно легко достать наружу.

Главное преимущество выдвижного модуля – стопроцентная защита от воды, но при условии своевременной маскировки.

Линию, идущую в ванну комнату, нужно обязательно оборудовать УЗО, а каждый мощный прибор – отдельным автоматом защиты. Так, при поломке одного прибора остальные линии будут работать в обычном режиме.

Выносные и выдвижные «колонны» и «книжки» активно применяют в офисах и на кухнях, однако для оснащения ванной комнаты они также подходят

ПУЭ 7. Правила устройства электроустановок. Издание 7

6.6.21. Требования, приведенные в пп. 6.6.22-6.6.31, распространяются на устройства (выключатели, переключатели и штепсельные розетки) для номинального тока до 16 А и напряжения до 250 В, а также на штепсельные соединения с защитным контактом для номинального тока до 63 А и напряжения до 380 В.

6.6.22. Устройства, устанавливаемые скрыто, должны быть заключены в коробки, специальные кожухи или размещаться в отверстиях железобетонных панелей, образованных при изготовлении панелей на заводах стройиндустрии. Применение горючих материалов для изготовления крышек, закрывающих отверстия в панелях, не допускается.

6.6.23. Штепсельные розетки, устанавливаемые в запираемых складских помещениях, содержащих горючие материалы или материалы в горючей упаковке, должны иметь степень защиты в соответствии с требованиями гл. 7.4.

6.6.24. Штепсельные розетки для переносных электроприемников с частями, подлежащими защитному заземлению, должны быть снабжены защитным контактом для присоединения РЕ проводника. При этом конструкция розетки должна исключать возможность использования токоведуших контактов в качестве контактов, предназначенных для защитного заземления.

Соединение между заземляющими контактами вилки и розетки должно устанавливаться до того, как войдут в соприкосновение токоведущие контакты; порядок отключения должен быть обратным. Заземляющие контакты штепсельных розеток и вилок должны быть электрически соединены с их корпусами, если они выполнены из токопроводящих материалов.

6.6.25. Вилки штепсельных соединителей должны быть выполнены таким образом, чтобы их нельзя было включать в розетки сети с более высоким номинальным напряжением, чем номинальное напряжение вилки. Конструкция розеток и вилок не должна допускать включения в розетку только одного полюса двухполюсной вилки, а также одного или двух полюсов трехполюсной вилки.

6.6.26. Конструкция вилок штепсельных соединителей должна исключать натяжение или излом присоединяемых к ним проводов в местах присоединения.

6.6.27. Выключатели и переключатели переносных электроприемников должны, как правило, устанавливаться на самих электроприемниках или в электропроводке, проложенной неподвижно. На подвижных проводах допускается устанавливать выключатели только специальной конструкции, предназначенные для этой цели.

6.6.28. В трех- или двухпроводных однофазных линиях сетей с заземленной нейтралью могут использоваться однополюсные выключатели, которые должны устанавливаться в цепи фазного провода, или двухполюсные, при этом должна исключаться возможность отключения одного нулевого рабочего проводника без отключения фазного.

6.6.29. В трех- или двухпроводных групповых линиях сетей с изолированной нейтралью или без изолированной нейтрали при напряжении выше 50 В, а также в трех- или двухпроводных двухфазных групповых линиях в сети 220/127 В с заземленной нейтралью в помещениях с повышенной опасностью и особо опасных должны устанавливаться двухполюсные выключатели.

6.6.30. Штепсельные розетки должны устанавливаться:

1. В производственных помещениях, как правило, на высоте 0,8-1 м; при подводе проводов сверху допускается установка на высоте до 1,5 м.

2. В административно-конторских, лабораторных, жилых и других помещениях на высоте, удобной для присоединения к ним электрических приборов, в зависимости от назначения помещений и оформления интерьера, но не выше 1 м. Допускается установка штепсельных розеток в (на) специально приспособленных для этого плинтусах, выполненных из негорючих материалов.

3. В школах и детских учреждениях (в помещениях для пребывания детей) нa высоте 1,8 м.

6.6.31. Выключатели для светильников общего освещения должны устанавливаться на высоте от 0,8 до 1,7 м от пола, а в школах, детских яслях и садах в помещениях для пребывания детей — на высоте 1,8 м от пола. Допускается установка выключателей под потолком с управлением при помощи шнура.

Как выбрать розетку для санузла

Профессиональные электромонтажники рекомендуют не экономить на покупке изделий известных марок, которые годами служат без ремонта. Например, много хороших отзывов от специалистов получает продукция компаний Schneider Electric, GIRA, Legrand, BERKER, АВВ, Wessen, Bticino, Makel, Viko.

Маркировка и расшифровка кодов электроприборов

Все электроприборы имеют маркировку IPXY. В данной маркировке X — это степень защиты электроустройства от пыли, а Y — от воды.

В данном случае более важен последний показатель. Самое низкое значение — ноль — означает, что прибор вообще никак не защищен от влаги. И дальше по усилению влагозащитного качества. Шестой и седьмой класс имеют приборы, способные функционировать под водой.

Тем, кто решил оборудовать свою ванную комнату, необходимо выбрать для этого электроустройства, с показателем Y больше 4. Такие устройства надежно защищены от брызг. А приборы пятого класса могут выдержать поток воды.

Об особенностях

Розетка в ванной — только такого вида

На втором этапе тщательным образом необходимо составить схему, согласно которой будут прокладываться провода, монтироваться точки. Некорректно проведенное мероприятие в этом направлении доставит неудобства в дальнейшей работе.

Наличие необходимого инструмента сэкономит время, силы и нервы. Только скрытая проводка может прокладываться в помещениях, уровень влажности в которых повышен. Вариант с кабелем, проложенным по поверхности стен или в специальном коробе недопустим.

Лучший способ проделать в стене полости под кабель – использование штробореза, оснащенного пылеулавливателем. Применение для этого болгарки не рекомендуется по причине повышенной запыленности в процессе работы. В случае если стена полая, к примеру, обшита гипсокартонном, провода прокладываются под облицовкой.

Проводка в ванной должна быть скрытой

Размечая помещение для дальнейшей работы, нужно соблюдать строгие правила, касающиеся расстояния розеток от токопроводящих поверхностей в комнате. Таким образом, 600 мм.– минимум от розетки или выключателя до раковины, радиатора, ванной, водопроводных труб. Оптимальное расстояние от пола – 900 мм.

Если монтаж происходит в доме или квартире с уже подключенным электропитанием, необходимо отключить электроснабжение на распределительном щитке и проверить подводящие провода на предмет наличия напряжения.

Разметка стен и прокладка кабеля

Установка розетки, своими руками, начинается с прокладки кабеля. Для этого необходимо строительным карандашом отметить границы углубления, где будет лежать провод.

Это может не только сэкономить материалы, но и сделает вашу работу значительно удобней. Для того чтобы сам рабочий процесс стал максимально простым, необходимо позаботиться о наборе инструментов. Итак, нам понадобится:

Перфоратор ( можно заменить молотком и стамеской)
Кусачки
Шпатель
Раствор цемента
Изолента
Мультиметр

После проделки штроб, необходимо заняться выбором самого кабеля. В потребительском режиме (то есть 220В) значение тока колеблется от 12-20 ампер. Это значит, что сечение кабеля должно выдерживать это нагрузки с запасом, чтобы избежать короткого замыкания. Для розетки вполне хватит кабеля с сечение 2-2.5.

Также главным правилом для установки розетки, является отдельное подключение кабеля к счетчику. Это обезопасит вас от короткого замыкания. Ведь при перегрузке (более 4 кВт) значение тока быстро увеличивается. При отдельном соединении кабеля, защита сможет моментально отключить определенные части от питания счетчика, тем самым предотвратив возгорание.

Какой кабель выбрать для подключения розеток: расчет сечения, особенности укладки и советы по выбору производителя. 145 фото розеток и варианты их подключения
Конструкция перекрестного выключателя: особенности применения и советы как выбрать перекрестный выключатель. 150 фото идей использования
Как подключить трехклавишный выключатель — схема подключения и советы по выбору выключателя. 125 фото и видео инструкция подсоединения выключателя своими руками

Мифы о требованиях по установке

Установленные требования являются основными при монтаже розеток и выключателей в жилых и других помещениях. При этом можно воспользоваться вольным методом расположения, то есть зафиксировать элементы в порядке, комфортном для пользователя. Такой вариант часто считается единственным, но нельзя забывать о стандартах, обеспечивающих безопасность.

Видео: самостоятельная установка выключателей в помещении

Все элементы электрической цепи являются важными и требуют обеспечения безопасности при монтаже и эксплуатации. Соблюдение требований и стандартов — решение, необходимое для достижения высокого качества работы.

Необходимость розеток

В старых домах санузлы розетками не оборудованы. И иногда неудобно пользоваться различными домашними приборами. Современные ванные комнаты отличаются большой площадью и оснащением различными устройствами: душевыми кабинами, бойлерами, гидромассажем, феном, электробритвой. Они делают жизнь комфортной. Поскольку пользоваться удлинителями неудобно и небезопасно, возникла потребность в установке розеток.

Необходимо учитывать, что в ванных комнатах нередко возникает потребность в подключении плойки или установке машинки для стирки. Последнюю не рекомендовано подключать через удлинитель. Дополнительные розеточные устройства с влагозащитой могут понадобиться для сушилки, системы подогрева полов или зеркал с подсветкой.

Выбор по защитным свойствам и их маркировка

Визуально тяжело найти различия между устройствами для кухни и ванной комнаты. После первого беглого взгляда остается ощущение, что они одинаковые. Только благодаря маркировке находятся модели с влаго- и пылезащитными характеристиками. Ставится обозначение буквами IP плюс две цифры. Важны обе цифры: первая – это пылезащищенность, вторая показывает степень влагозащищенности устройства. Мастерами рекомендуется выбирать устройства с показателями не меньше 4, желательно 5, 6.

Чаще других выбирается маркировка IP55 или IP65. Если в обозначениях встречаются цифры 6,7 или 8, то розетка не боится прямого попадания большого количества воды. Но можно перестраховаться, моделью с крышкой на пружине. Пружина фиксирует положение крышки и не дает ей случайно открыться.

Если устанавливается блок приборов, то открытым способом монтаж невозможен. Его монтируют внутри кожуха с повышенной герметичностью. Тогда и цифровое обозначение класса влагозащищенности выбирать ниже.

Мастерами рекомендуется приобретать устройства проверенных в работе брендов:

Schneider Electric, Франция;
GIRA, Германия;
Legrand, Франция;
BERKER, Германия;
АВВ, Швейцария;
Wessen, сборка в России;
Bticino, Италия;
Makel, Турция;
Viko, Турция.
