Настройка электропривода автоматических ворот перед началом работы

О пультах управления (брелках) и типах кодировки

Все пульты можно разделить на две основные группы:

  • с плавающим кодом;
  • с фиксированным кодом.

Комплект автоматики для откатных ворот

Как работают брелки с фиксированным кодом

У этих устройств для определенного действия записывается свой сигнал (частота или комбинация частот). При получении определенного сигнала они начинают выполнять соответствующее ему действие. Хорошо это или плохо? Скорее — плохо. Вот почему. Вокруг нас большое количество электроники, управляемой с пультов. Они запросто могут выдавать подобный сигнал. Например, сосед, изменяя параметры свечения своей лампы, может открывать или закрывать ваши ворота. А все потому, что сигнал похож и ваш блок управления ворот попадает в радиус действия. Такая же ситуация может быть и с любым другим радиоуправляемым устройством. Потому владельцы пультов с фиксированными частотами часто не понимают, почему ворота открываются сами по себе. Хуже того, бывали ситуации, когда приехав на дачу или домой они видели открытые ворота. Просто кто-то из ближайших соседей воспользовался каким-либо пультом для своей техники или это сделал вор. Решить проблему можно перепрограммировав пульты, задав другие кнопки/частоты, но это — не гарантия того, что работать мотор будет только от вашего пульта: диапазон частот ограничен.

Второй негативный момент состоит в том, что фиксированный код легко считать (записать на спец устройство, а потом при необходимости воспроизвести). Для злоумышленников это благо. Так как автоматические приводы выполняют роль замка — без пульта снаружи их не откроешь, имея нужные частоты легко проникнуть внутрь.

Какую систему кодировки для пульта управления выбрать…

Принцип работы пультов с плавающим кодом

У брелков второго типа прописано в памяти некоторое количество кодов. Цифра большая — несколько сот тысяч или миллионов. После каждого использования код меняется на следующий в цепочке. При принятии управляющим устройством он анализируется. Если пришедший сигнал — следующий в цепочке, действие выполняется, если он отличается — реакции нет.

Таким алгоритмом решаются сразу две проблемы: и возможность управления вашими воротами через пульт соседа, и возможность записать коды. Нет, записать их можно, но чтобы ворота сработали нужно иметь записанные в правильной последовательности все коды.

Понятное дело, что оборудование управления при использовании плавающего кода более сложное и, значит, более дорогое, но безопасность дороже… Нет?

Большинство фирм предлагают к любому из приводов обе системы кодировки, так что выбор за вами.

Самодельные приводы: видео

Тем, для кого «автоматические ворота своими руками» значит не только смонтировать готовый комплект автоматики, а еще и собрать его полностью, полезны будут видео-отчеты о том, как и из чего их уже делали. Например, из дрели…

Привод сделан от двигателя стиральной машины.

Самодельная автоматика для распашных ворот

Сделана она на этом приводе.

Двигатель для самодельной системы открывания распашных ворот

Схема подключения автомобильной сигнализации.

Как подключить сигнализацию к самодельной автоматике для ворот

Самые популярные гаражные ворота – конструкция и особенности

Подъемно-поворотные гаражные ворота – состоят из одного полотна, которое при открывании поворачивается вокруг горизонтальной оси и фиксируется параллельно потолку гаража. Они могут быть деревянными или металлическими. Их ширина, как правило, достигает 2,5-3 м, а высота редко – превышает 2,3 м. Полотно вставлено в стальную раму, закрепленную на боковых стенах под потолком гаража или в свету проема. Движение полотна обеспечивает роликовый механизм, расположенный в ее верхних углах. Эти ворота могут быть утепленными или нет. Если купленные ворота не утеплены, в случае необходимости их можно утеплить позднее пенополистирольными плитами. В процессе закрывания и открывания подъемно-поворотные ворота, как правило, выдвигаются за линию гаража приблизительно на 50 см, то есть на расстояние чуть больше ширины карнизного свеса крыши, но могут выдвигаться и на расстояние до 1,5 м.

Секционные гаражные ворота – очень удобны в использовании, поскольку при открывании не занимают место перед гаражом. Полотно этих ворот состоит из нескольких секций шириной, как правило, 50-60 см, соединенных специальными шарнирами с прокладками защищающими гараж от проникновения внутрь ветра и воды. Часто поверхность секций отделывают декоративными кессонами. Секционные ворота подходят для гаражей любого размера, а также для гаражей с нестандартной формой проема (например арочной); в этом случае их просто монтируют за проемом. Некоторые модели, для того чтобы их легко было подогнать под размер гаражного проема по высоте, имеют выдвижную нижнюю вкладку, заполняющую зазор, который может образоваться между нижней секцией и полом.

Диапазон регулировки составляет от 1 до 10 см. Эта модель может ока­заться очень кстати в случае, если ворота заказаны для ремонтируемо­го гаража, в котором проем имеет нестандартные размеры. Большин­ство секционных ворот открываются вверх, но в продаже есть и открываю­щиеся в сторону. Секционные ворота обычно утеплены пенополиуретаном еще на производстве.

Как правильно сделать своими руками?

Ворота изготавливаются поэтапно. Процесс делится на два шага:

  • монтаж стоек для навешивания полотна;
  • создание распашных ворот.

Монтаж опор

Опоры можно изготовить из:

  • профильной трубы;
  • столбов из бетона. Можно купить готовое изделие или произвести заливку самому;
  • кирпича или натурального камня.
  • деревянного бруса.

Монтаж опор может осуществляться при помощи следующих способов:

  • забивка. Глубина забивки должна составлять около 1,5 метров. Данный метод считается самым быстрым и экономичным. При выборе такого метода следует внимательно следить за уровнем, чтобы ворота не перекосились;
  • бетонирование с армированием. Вам потребуется произвести укрепление столба при помощи бетона.

Пошаговая инструкция по установке опор:

  • если вы решили делать бетонирование, вам потребуется пробурить котлован с минимальной глубиной в 1 метр. Делать бурение необходимо буром, диаметр которого более 200 мм.
  • глубина котлована будет зависеть от степени промерзания почвы в вашем регионе. Ширину сторон можно определить с помощью качества почвы и размеров самой опоры.
  • создайте подушку для бетона высотой в 150-200 мм. Она должна состоять из песка и щебня. Подушка используется для исключения углубления стоек;
  • затем потребуется монтировать столб и выровнять его с помощью строительного уровня. После выравнивания опоры можно приступать к заливке;
  • забетонированная конструкция должна выстоять в течение недели. Это минимальный срок, который необходим для застывания бетона. Не забывайте периодически смачивать бетон водой, чтобы исключить появление трещин;
  • чтобы повысить надежность опор, потребуется произвести армирование и вывести пару арматурных закладных под петли.

Создание створок

Перед тем, как начать строительство конструкции, следует определиться с местоположением и внешним видом ворот. Место, где производится монтаж изделий, может влиять на облик всех элементов.

Если вы планируете установить ворота на территории заднего двора, при въезде в садовую зону или создать ограждение для будущей площадки под строительство, вам потребуется выбирать простые материалы. Для парадных ворот следует выбирать более дорогие и презентабельные изделия.

Универсальное руководство для изготовления ворот своими руками:

  • подготовьте чертеж будущей конструкции. С помощью схемы вы сможете произвести точный расчет необходимых материалов;
  • рама для ворот должна соответствовать габаритам финишной отделки. Соблюдая данное условие, вы сможете упростить весь процесс работы и не столкнетесь с соединительными швами на лицевой части полотна;
  • при произведении расчетов следует пользоваться показателями рабочей ширины отделочных материалов;
  • чтобы создать компоненты для рамы, потребуется произвести отрез трубы нужной длины и отшлифовать ее;
  • шлифовка требуется для очищения изделий от ржавчины. Если на металле присутствует масляная смазка, ее можно удалить с помощью растворителей.

Сварка

При взаимодействии со сваркой не стоит забывать о мерах предосторожности. Если у вас недостаточно опыта, обратитесь к специалистам

С помощью такого способа вы сможете повысить качество работы и получить конструкцию привлекательного вида.

Стыки следует осуществлять таким образом, чтобы в трубу не затекала вода. Если сварить стыки неправильно, в трубу будет попадать снег или вода, которые в теплую погоду начнут увеличиваться в объеме. Это приведет к расширению стенок изделия и деформации всей конструкции.

Ребра жесткости оказывают влияние на устойчивость к ветровым нагрузкам. Если вы производите зашивку забора с помощью отделочного материала, производите приварку трубы в средней части наружного шва. Таким способом вы обозначите место прикрепления обшивочного материала.

Приваривание петлей следует производить к столбам и к каркасу. Если вы использовали для изготовления столбов кирпичи, а отвод арматуры не производился, потребуется закрепить на кирпиче швеллер, после чего приступить к сварке петель.

Грунтовка

Независимо от того, какой материал вы используете для создания каркаса, для него потребуется грунтование. Грунтовка продлевает срок службы краски и делает процесс ее нанесения более комфортным. Места сварки следует грунтовать более тщательно.

Окрашивание каркаса

Перед покраской следует удалить с каркаса всю пыль. Чтобы покрасить деталь, можно использовать любой тип краски. Большинство людей пользуется краскопультом, так как он гарантирует более ровное наложение слоя. Использование кисточки затягивает процесс, но понижает расход краски.

О том, как установить ворота своими руками, смотрите в следующем видео.

Ведущие производители автоматики для ворот

Качественную автоматику предлагают многие производители

Выбирая подходящий вариант, обратите внимание на товарные знаки:

  • Came. Продукция итальянского концерна актуальна для бытового использования. Отличается надёжностью исполнения. Доступен выбор механизмов с различным конструктивным исполнением;
  • Nice. Под итальянским брендом представлена широкая линейка механизмов. Предлагаемые производителями модели отличаются малым временем открытия ворот, безопасностью эксплуатации, высокой защитой от взлома;
  • BFT. Итальянский производитель предлагает качественные изделия по доступной цене. В каталоге представлена автоматика для всех типов ворот, а также дополнительные аксессуары;
  • Doorhan. Данная продукция традиционно занимает лидирующие позиции. Для её изготовления используются качественные материалы и комплектующие;
  • Faac. Производитель уже длительное время занимается выпуском гидравлической автоматики. Изделия отличаются высокими эксплуатационными характеристиками, но предъявляют повышенные требования к условиям обслуживания;
  • Comunello. Продукция отличается стильным дизайном, высоким качеством изготовления и широким функционалом. Закрытие ворот осуществляется через заданный период времени. Возможно наличие функции обнаружения препятствия;
  • An Motors. Китайский производитель предлагает качественную автоматику по низкой цене, которая хорошо подходит для эксплуатации в зимнее время.

CAME ATI3000

CAME Frog

Comunello для распашных ворот Abacus

О пультах управления (брелках) и типах кодировки

Все пульты можно разделить на две основные группы:

  • с плавающим кодом;
  • с фиксированным кодом.

Как работают брелки с фиксированным кодом

У этих устройств для определенного действия записывается свой сигнал (частота или комбинация частот). При получении определенного сигнала они начинают выполнять соответствующее ему действие. Хорошо это или плохо? Скорее — плохо. Вот почему. Вокруг нас большое количество электроники, управляемой с пультов. Они запросто могут выдавать подобный сигнал. Например, сосед, изменяя параметры свечения своей лампы, может открывать или закрывать ваши ворота. А все потому, что сигнал похож и ваш блок управления ворот попадает в радиус действия. Такая же ситуация может быть и с любым другим радиоуправляемым устройством. Потому владельцы пультов с фиксированными частотами часто не понимают, почему ворота открываются сами по себе. Хуже того, бывали ситуации, когда приехав на дачу или домой они видели открытые ворота. Просто кто-то из ближайших соседей воспользовался каким-либо пультом для своей техники или это сделал вор. Решить проблему можно перепрограммировав пульты, задав другие кнопки/частоты, но это — не гарантия того, что работать мотор будет только от вашего пульта: диапазон частот ограничен.

Второй негативный момент состоит в том, что фиксированный код легко считать (записать на спец устройство, а потом при необходимости воспроизвести). Для злоумышленников это благо. Так как автоматические приводы выполняют роль замка — без пульта снаружи их не откроешь, имея нужные частоты легко проникнуть внутрь.

Какую систему кодировки для пульта управления выбрать…

Принцип работы пультов с плавающим кодом

У брелков второго типа прописано в памяти некоторое количество кодов. Цифра большая — несколько сот тысяч или миллионов. После каждого использования код меняется на следующий в цепочке. При принятии управляющим устройством он анализируется. Если пришедший сигнал — следующий в цепочке, действие выполняется, если он отличается — реакции нет.

Таким алгоритмом решаются сразу две проблемы: и возможность управления вашими воротами через пульт соседа, и возможность записать коды. Нет, записать их можно, но чтобы ворота сработали нужно иметь записанные в правильной последовательности все коды.

Понятное дело, что оборудование управления при использовании плавающего кода более сложное и, значит, более дорогое, но безопасность дороже… Нет?

Большинство фирм предлагают к любому из приводов обе системы кодировки, так что выбор за вами.

Самодельные приводы: видео

Тем, для кого «автоматические ворота своими руками» значит не только смонтировать готовый комплект автоматики, а еще и собрать его полностью, полезны будут видео-отчеты о том, как и из чего их уже делали. Например, из дрели…

Привод сделан от двигателя стиральной машины.

\

Самодельная автоматика для распашных ворот

Сделана она на этом приводе.

Двигатель для самодельной системы открывания распашных ворот

Схема подключения автомобильной сигнализации.

Как подключить сигнализацию к самодельной автоматике для ворот

Основные моменты при выборе привода

Любой опытный и успешный человек без проблем может вам сказать, что детали играют важнейшую роль. Если посмотреть на фото привода для откатных ворот разных производителей, то довольно сложно будет найти значимые отличия. Все потому, что они скрываются внутри устройства, а потому могут менять характеристики прибора.

При желании можно найти и другие особенности, вроде наличие питания от сети или аккумулятора, но нас это сейчас не интересует.

С мощностью все должно быть предельно понятно – чем тяжелее ворота, тем мощнее должно быть устройство привода для откатных ворот, но даже здесь есть свои подводные камни.

Касательно погоды, то здесь важны как осадки, так и общий температурный режим в вашем регионе. Все дело в том, что некоторые модели могут испытывать определенные проблемы в климате вроде нашего, где зимой в отдельных городах температура может опускаться на 30-40 градусов ниже нуля.

Прежде всего температуры сказываются на основных цепях и механизмах, из-за чего определенные модели, выпущенные в других странах, иногда не очень хорошо работают в нашем климате.

Похожая ситуация и с жарой, но ее влияние при этом не столько велико, ведь перегрева все равно быть не должно, поскольку механизм работает не постоянно.

Остальные особенности, которые мы ранее отмечали уже, чаще всего выступают в виде бонуса, а потому обязательными не считаются. Далее хотелось бы рассмотреть названные нами пункты более детально.

Что нужно знать, выбирая ворота

При выборе типа ворот учитывают такой фактор, как свободный въезд и выезд. Это требование обеспечивается расстоянием от стойки ворот до боковой поверхности автомобиля – не менее 30 см на сторону и высотой ворот не менее 2м.

Очередная немаловажная характеристика – прочность и устойчивость ко взлому. Решающую роль в этом вопросе играет не столько материал, из которого ворота изготовлены (сталь толщиной 2-5мм), сколько тип самих ворот. Наиболее эффективными в этом смысле считаются рол — ставни. Но большое количество зазоров снижает их привлекательность для отапливаемых гаражей.

Следующим видом в этом ряду выступают подъемно-поворотные ворота. Они пригодны для установки в отапливаемых гаражах, но и у них есть свои недостатки: быстрый износ пружин, особенно, при тяжелом полотне ворот и высокая цена.

Большой популярностью пользуются секционные автоматические ворота. Они объединяют преимущества первых двух типов ворот. Они универсальны, компактны и не зависят от внешних помех. К их недостаткам следует отнести капризность и быструю изнашиваемость механизма. Свести эти негативные факторы к минимуму можно за счет грамотного подбора комплектующих. Это будет зависеть от условий и режима эксплуатации

Инструменты и материалы, необходимые для правильного и безопасного выполнения монтажа:

  • Молоток.
  • Плоскогубцы.
  • Уровень.
  • Отвертки с безопасными ручками.
  • Ключи в разных размерах.
  • Кусачки.
  • Электродрель.
  • Набор сверел.
  • Расходные материалы.
  • Стремянка.
  • Ножовка по металлу.
  • Защитные очки.
  • Перчатки.

Кроме этого, не помешают электрический гайковерт (ударного типа) и помости.

И, конечно, понадобится напарник, так как в одиночку выполнить установку гаражных ворот очень сложно.

Технические характеристики привода

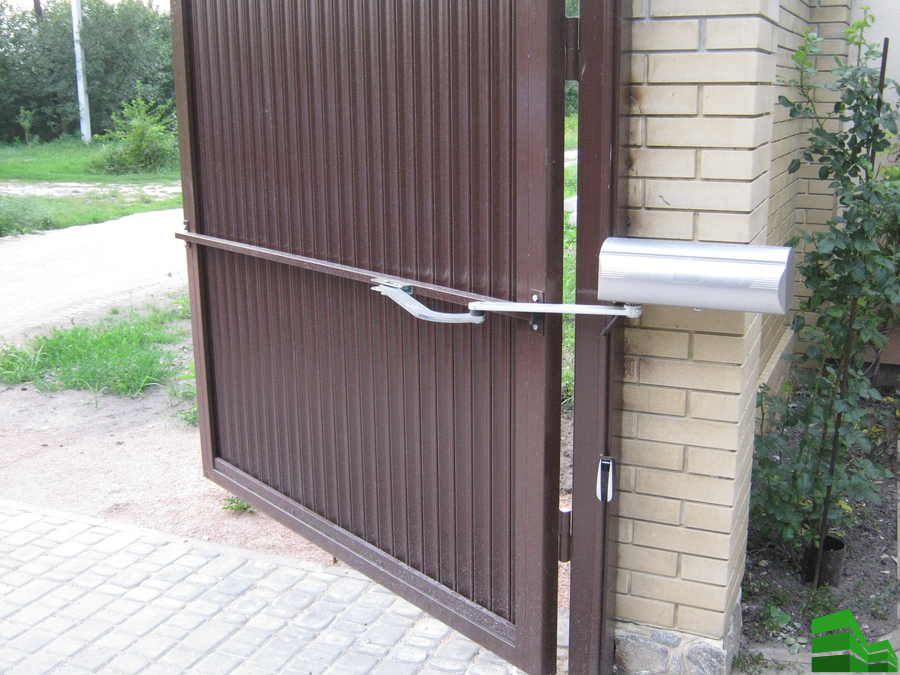

Установка рычажного механизма имеет смысл лишь тогда, когда монтаж линейного привода сложен. Помимо этих типов, существует еще автоматика с подземной установкой, но используется она крайне редко. Подземная автоматика эстетична, но сложна. На ее установку раскошеливаются, как правило, владельцы роскошных особняков, стремящиеся не испортить внешний вид архитектурного ансамбля.

При покупке автоматики следует обратить внимание на ее технические характеристики

  1. Максимальный уровень нагрузок. Здесь все зависит от массы створок ворот, которая определяется их размером и материалом, из которого они изготовлены. Чем тяжелее ворота, тем мощнее должен быть привод.
  2. Интенсивность эксплуатации. Если предусматривается ежедневное пользование воротами, то следует покупать привод, рассчитанный на 100% эксплуатацию. При нечастом пользовании можно выбрать привод с показателем 50%.
  3. Скорость открывания створок. Время, необходимое для полного открытия ворот, указывается в секундах. Для различных моделей этот показатель может отличаться в значительной мере.
  4. Максимальная длина хода. От этого показателя зависит угол полного открывания створок, что влияет на удобство эксплуатации.

Установка приводов распашных ворот

Прежде чем установить автопривод, подводят электрическое питание 220В к управляющему устройству. Для этого применяют выключатель и стабилизатор для контроля напряжения

Последнее устройство важно тем, что предотвращает возникновение неисправностей автоматики при перепаде напряжения. Такое обычно случается во время той же грозы

От блока кабеля проводят к электроприводам и защитным фотоэлементам. Комплект крепежных деталей фиксируют к воротной створке.

Следующую крепежную деталь крепят к противоположной несущей стойке. Исключительно после этих действий приступают к установке приводного устройства.

К блоку подводят провода для подключения привода и элементов безопасности. Сам блок управления рекомендуется устанавливать на внутренней части воротного полотна поблизости. Для платы управления системой привода используют защитный кожух из пластика.

Защитные элементы устанавливают на конкретной высоте на стойках

ВАЖНО! Их крепления должны быть строго параллельными друг другу. Световую лампочку крепят над конструкцией, чтоб ее видно было со всех сторон

Но про эти детали поговорим подробнее ниже.

После сборки конструкции приступают к программированию платы. Согласно инструкции, проводят настройку платы и пультов управления. Еще раз хочется отметить, что любой человек с базовыми знаниями все это может выполнить самостоятельно. Но, работа специалиста всегда будет отличаться качеством и надежностью.

Существуют два варианта открытия распахивающихся ворот: внутрь и наружу.

Открывание створ внутрь двора

Приводные устройства следует фиксировать на средних ребрах жесткости короба. Если такая возможность отсутствует, то допускается крепление чуть выше или ниже середины. При этом лучше, если кронштейн будет закреплен на жесткой трубе. Следует добиться того, чтобы изделия отворялись или закрывались без вибрации и останавливались прочно.

При встраивании привода на воротах, открывающихся внутрь, существует одна важная особенность. Ее нельзя оставить без внимания. Когда конструкция открывается во внутреннюю сторону, возникают границы по габаритам для монтажа приводного механизма.

Дистанция от края стойки до центра кронштейна не должно превышать шести сантиметров. В чем заключается отличительная черта, спросите вы? В том, что большинство владельцев устанавливают кирпичные или каменные опоры. А в срединной части столба делают закладную. Так расстояние от этой середины до края стойки заметно превышает положенные 6 см. В итоге такой линейный автоматический механизм просто не сможет функционировать.

Для конструкции, распахивающейся внутрь, устанавливают крепление со стороны участка. Если размеры опорной стойки — 100х100мм, то крепление может располагаться в срединной части. Такое изделие будет полноценно работать.

Металлический кронштейн электропривода обычно производитель кладет в набор. Его приваривают к закладной, непосредственно к профилированной опоре

При этом важно придерживаться характеристик, рекомендуемых производителем

У каждого крепежного элемента конкретный люфт. Это способствует продлению срока использования в любых условиях.

Электроприводная система сможет работать полноценно только, если:

  • Соблюдены перечисленные условия установки;
  • Сооружение установили четко вертикально и горизонтально.

Чтобы установить линейный электропривод на кирпичной опоре, нужно зафиксировать его посередине. На поверхности опоры создают особое углубление.

Распахивание створ ворот на улицу

При встраивании линейного привода для распахивающихся сооружений наружу, трудности не возникают. Принцип открывания аналогичен тому, что используется при распахивании внутрь. Но открытая створка поворачивается на 90°.

Размещение линейного электропривода занимает в проеме по 15 см с обеих сторон. Если места не так много, то механизмы лучше закрепить повыше, чтобы они не мешали проезду. Оба кронштейна располагаются друг от друга на расстоянии 910 мм. Второе устройство фиксируют к каркасу.

Особенности

Каждый тип ворот имеет свои особенности, что обусловлено спецификой их схемы использования, с одной стороны, и удобством – с другой.

Скажем, секционные ворота будут удобнее распашных экономией свободного пространства внизу, но потребуют для заведения их параллельно потолку значительной глубины гаража или другого помещения, где они применяются. Они не ограничивают ширину проема, в котором используются. С помощью роликов на шарикоподшипниках очень облегчается подъем и спуск полотна таких ворот, особенно если применяются торсионные пружины.

Откатные ворота не предъявляют требований по высоте проезжающей в них техники, зато придется подумать о расстоянии в ту или иную сторону от проема для размещения там полотна/створки в полностью открытом положении.
