Организация освещения, управляемого из двух разных точек, является стандартной задачей при электромонтаже в загородном жилье. Сложность таких работ оценивается как средняя, а время выполнения одного узла управления занимает от 4 до 8 часов. Стоимость реализации зависит от выбранного сечения кабеля и бренда фурнитуры. Чтобы понять, как установить проходные выключатели в деревянном доме своими руками: схема и этапы требуют строгого соблюдения норм пожарной безопасности. Грамотный подход исключает риск короткого замыкания в горючих конструкциях.
Особенности подготовки к электромонтажу
Работа с электрикой в срубе или брусе требует специфических навыков и понимания свойств древесины. Необходимо обладать базовыми знаниями по электротехнике и уметь пользоваться измерительными приборами. Оптимально проводить монтаж на этапе чистовой отделки или сразу после завершения основного периода усадки здания. В среднем на установку системы из двух проходных выключателей уходит один рабочий день, включая разметку и тестирование.
Перечень требуемых материалов
Для обеспечения безопасности в деревянном строении используются только негорючие компоненты. Основным требованием является применение кабеля с индексом нг-LS, который не поддерживает горение и имеет низкое дымовыделение. Расход материалов рассчитывается исходя из расстояния между точками установки и распределительной коробкой с запасом 10-15%.

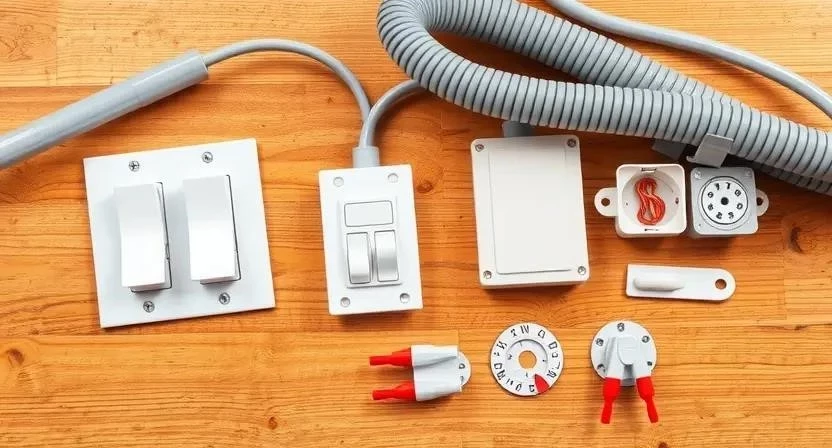

- Кабель ВВГнг-LS сечением 3х1.5 или 3х2.5 мм²;
- Проходные выключатели (2 штуки на одну линию);
- Негорючие подрозетники, предназначенные для дерева;
- Гофрированная труба (ПВХ или ПНД, негорючая);
- Клеммники WAGO или винтовые зажимы;
- Изолента ПВХ или термоусадочные трубки;
- Крепежные элементы для гофры (клипсы, хомуты);
- Распределительные монтажные коробки.
| Материал | Расход на точку | Примерная цена за ед. | |
|---|---|---|---|
| Кабель ВВГнг-LS 3х1.5 | 15-20 метров | 60 руб/м | 1200 руб |
| Проходной выключатель | 1 шт | 450 руб | 900 руб |
| Подрозетник негорючий | 1 шт | 120 руб | 240 руб |
| Гофра ПВХ 16мм | 15-20 метров | 25 руб/м | 500 руб |
| Клеммники (набор) | 10 шт | 20 руб/шт | 200 руб |
Инструментарий для выполнения работ
Правильный подбор инструментов ускоряет процесс и гарантирует надежность соединений. Для работы с кабелем обязательно наличие стриппера, чтобы не повредить жилы при зачистке изоляции. При отсутствии профессионального мультиметра можно использовать индикаторную отвертку для поиска фазы.
- Стриппер — для быстрой и аккуратной зачистки проводов;
- Индикаторная отвертка — для определения фазного провода;
- Перфоратор или стамеска — для создания посадочных мест;
- Уровень — для строго горизонтальной установки рамок;
- Мультиметр — для проверки целостности цепи;
- Отвертки (крестовая и плоская) — для монтажа механизмов;
- Рулетка и карандаш — для точной разметки трасс.
| Инструмент | Назначение | Статус | Примерная цена |
|---|---|---|---|
| Стриппер | Снятие изоляции | Обязательно | 800 руб |
| Мультиметр | Проверка напряжения | Обязательно | 1500 руб |
| Перфоратор | Бурение отверстий | Желательно | 4000 руб |
| Уровень | Выравнивание | Обязательно | 500 руб |
| Индикаторная отвертка | Поиск фазы | Обязательно | 200 руб |
Подготовка помещения и поверхностей
Перед началом монтажа комнату необходимо очистить от строительного мусора и пыли. Мебель и напольные покрытия закрываются защитной пленкой во избежание повреждений при бурении. Планирование трасс прокладки кабеля осуществляется заранее, чтобы минимизировать количество изгибов гофры.
Разметка мест установки выключателей и распределительных коробок производится с учетом эргономики. Стены проверяются на наличие скрытых элементов конструкции, таких как металлические стяжки или усиления. Если поверхность дерева имеет сильные неровности, проводится локальная шлифовка. Перед установкой подрозетников проверяется общая готовность поверхности к монтажу, чтобы исключить зазоры между механизмом и стеной.
Технология пошагового монтажа
- Разметка точек установки (30 мин). Намечаются места для двух выключателей и коробки.
- Бурение отверстий (1 час). Создаются посадочные места под подрозетники с помощью сверла или стамески. Из личного опыта: при работе в срубе важно использовать сверла с острым центром, чтобы инструмент не «уводило» по волокнам дерева.
- Прокладка кабеля в гофре (2 часа). Кабель затягивается в трубу и фиксируется к стене клипсами.
- Установка подрозетников (40 мин). Коробки фиксируются в отверстиях, выравниваются по уровню.
- Монтаж распределительных коробок (30 мин). Устанавливаются узлы соединения проводов.
- Стриппинг и зачистка (30 мин). Снимается внешняя изоляция и зачищаются концы жил.
- Подключение первого выключателя (20 мин). Подсоединяется фазный провод к общему контакту.
- Подключение второго выключателя (20 мин). Подсоединяются два перекидных провода.
- Сборка схемы в коробке (1 час). Соединяются линии питания, управления и выход на лампу.
- Проверка цепи мультиметром (20 мин). Тестируется отсутствие короткого замыкания.
- Установка декоративных рамок (30 мин). Механизмы зажимаются в подрозетниках, ставятся клавиши.
- Тестирование работы (10 мин). Проверка включения и выключения из обеих точек.
Технические нюансы и требования ПУЭ
При монтаже в деревянном доме критически важно учитывать влажность древесины. Слишком влажное дерево может привести к коррозии металлических элементов или изменению геометрии подрозетников. Необходимо учитывать время усадки дома: если здание новое, рекомендуется использовать скользящие крепления для кабеля. Согласно ПУЭ, все соединения в деревянных конструкциях должны быть выполнены в закрытых распределительных коробках с использованием негорючих материалов. Температура в помещении при монтаже должна быть стабильной, чтобы избежать конденсата внутри гофры.

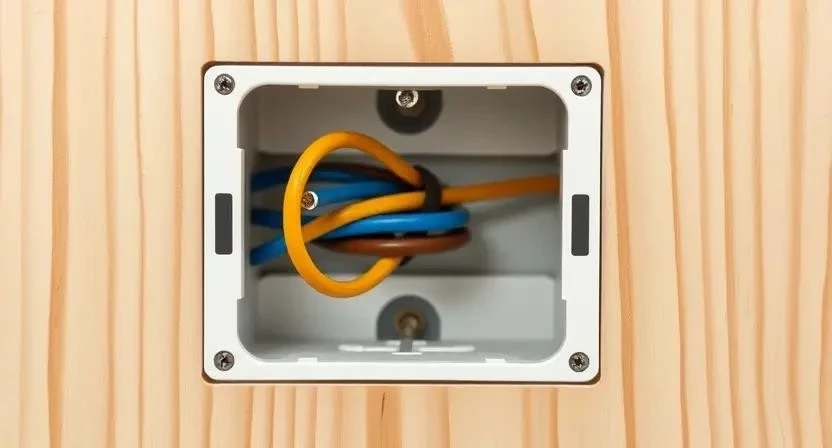

Из личного опыта: в домах из бруса я всегда оставляю небольшой запас кабеля (петлю) в подрозетнике. Это позволяет легко перенести выключатель на 1-2 см, если при чистовой отделке стены окажутся чуть толще.
Типичные ошибки при установке
- Монтаж кабеля без гофры. Это грубое нарушение пожарной безопасности в дереве.
- Использование дешевых горючих материалов. Применение ПВС вместо ВВГнг-LS увеличивает риск возгорания.
- Неправильное соединение фазы и нуля. Ошибка в схеме может привести к тому, что лампа будет под напряжением даже в выключенном состоянии.
- Перетяжка кабеля. Слишком сильное натяжение приводит к повреждению изоляции в местах изгибов.
- Отсутствие заземления. Игнорирование защитного проводника опасно при пробое изоляции.
Из личного опыта: однажды я столкнулся с ситуацией, когда мастер использовал обычные пластиковые дюбели, которые просто вылетели из мягкого дерева. Решением стало использование специальных саморезов по дереву с широким шагом резьбы.
Расчет стоимости реализации
Затраты на монтаж складываются из стоимости материалов и оплаты труда. При самостоятельном выполнении работ экономия составляет значительную сумму, однако требует наличия всего инструментария.
| Статья расходов | Своими руками (руб) | С мастером (руб) | Экономия (руб) |
|---|---|---|---|
| Материалы | 3000 | 3000 | 0 |
| Работа (монтаж) | 0 | 5000 | 5000 |
| Расходники | 500 | 500 | 0 |
| 3500 | 8500 | 5000 |
Эксплуатация и уход за системой
После завершения монтажа полноценная эксплуатация сети возможна сразу после успешного тестирования. Для поддержания безопасности рекомендуется раз в год проверять затяжку контактов в выключателях и распределительных коробках, так как дерево «дышит», что может привести к ослаблению соединений. Срок службы качественного кабеля ВВГнг-LS составляет до 30 лет, а механизмов выключателей — от 10 до 20 лет в зависимости от интенсивности использования.
Современные альтернативы классической схеме
Если прокладка кабеля в стенах затруднена или дом уже имеет чистовую отделку, можно рассмотреть альтернативные варианты:
- Беспроводные выключатели, работающие по радиоканалу;
- Умные реле, устанавливаемые в подрозетник;
- Системы дистанционного управления через Wi-Fi или ZigBee;
- Сенсорные панели управления освещением;
- Использование умных лампочек с управлением со смартфона;
- Радиореле с питанием от батареек;
- Гибридные схемы (один проводной, один беспроводной выключатель).
Ответы на часто задаваемые вопросы
Можно ли использовать кабель ПВС для прокладки в дереве?
Нет, ПВС не предназначен для стационарной прокладки, он имеет другую изоляцию и не соответствует нормам пожарной безопасности для деревянных домов.
Как выбрать сечение провода для выключателей?
Для линий освещения стандартным и достаточным является сечение 1.5 мм².
Чем лучше закрепить гофру в дереве?
Оптимально использовать пластиковые клипсы на саморезах или специальные металлические скобы.
Что делать, если один из выключателей не работает?
Необходимо проверить целостность жил мультиметром и убедиться в надежности контактов в распределительной коробке.
Нужно ли заземлять выключатель?
Сам выключатель заземления не требует, но заземляющий провод должен проходить через коробку к светильнику.
Можно ли ставить подрозетник без гофры?
Категорически запрещено; кабель должен быть защищен негорючей трубой на всем протяжении пути.
Как определить фазу в схеме проходного выключателя?
Используйте индикаторную отвертку: она засветится только на том проводе, который идет от автомата питания.
