Установка проходного выключателя своими руками

Обеспечение комфортного освещения в длинных коридорах или на лестничных пролетах часто становится актуальной задачей в любом доме. Традиционные выключатели не всегда удобны, требуя возвращаться назад, чтобы выключить свет, или оставлять его включенным. Самостоятельная установка проходного выключателя позволяет решить эту проблему, предоставляя возможность управлять освещением из двух и более разных точек. Этот процесс, хоть и требует внимательности к электробезопасности и занимает от 4 до 8 часов, вполне осуществим своими руками и значительно повышает функциональность электропроводки.

Подготовительный этап перед началом монтажа

Перед тем как приступить к работе с электропроводкой, крайне важно оценить предстоящие задачи и свои возможности. Установка проходного выключателя относится к работам средней сложности и требует осторожности, поскольку связана с электричеством. Вам потребуются базовые навыки использования строительных инструментов и фундаментальное понимание основ электробезопасности. Весь процесс обычно занимает от четырех до восьми часов, в зависимости от опыта и состояния стен. Идеальное время для выполнения таких работ — это этап черновых отделочных работ, когда стены еще не финишированы, или при полной замене старой электропроводки.
Из личного опыта могу сказать, что однажды при монтаже в старом доме я столкнулся с тем, что электрощиток был расположен очень неудобно. Пришлось потратить дополнительное время на его обесточивание и проверку, чтобы убедиться в полной безопасности перед началом штробления.

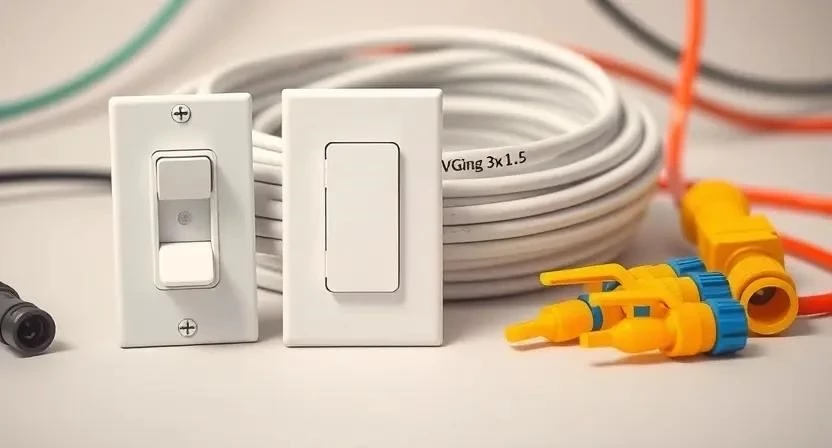

Подбор необходимых материалов

Качественные материалы — залог надежной и безопасной работы всей системы. Для монтажа проходного выключателя потребуется определенный набор компонентов, которые обеспечат долговечность и функциональность. Расход кабеля ВВГнг 3х1.5 будет зависеть от длины вашего коридора и расположения светильника и выключателей. Все необходимое можно приобрести в специализированных магазинах электротоваров или строительных гипермаркетах.

• Проходные выключатели (2 штуки): выбирайте модели с надежными клеммами и качественным пластиком.
• Кабель ВВГнг 3х1.5: для внутренней проводки, с негорючей изоляцией, сечение 1.5 мм² подходит для освещения.
• Подрозетники (2 штуки): для монтажа выключателей в стену, выбирайте по типу стены (бетон, гипсокартон).

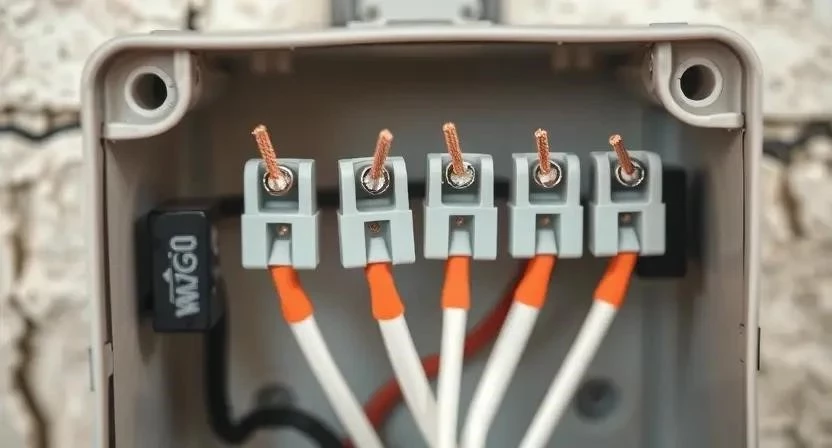

• Клеммники Wago: для быстрого и надежного соединения проводов без скруток, значительно упрощают монтаж.
• Гофрированная труба: для защиты кабеля в штробах, обеспечивает дополнительную изоляцию и механическую защиту.
• Крепеж: дюбель-хомуты или алебастр для фиксации кабеля в штробах и подрозетников.
• Изолента или термоусадочные трубки: для дополнительной изоляции соединений при необходимости.
• Штукатурная смесь или шпатлевка: для заделки штроб и подрозетников после монтажа.

Таблица необходимых материалов

Перечень необходимых инструментов

Для выполнения электромонтажных работ потребуется набор инструментов, часть из которых является обязательной, а часть — желательной для удобства и повышения качества. Некоторые специализированные инструменты, такие как штроборез, можно взять в аренду, если вы не планируете часто их использовать.

• Перфоратор или штроборез: для создания углублений в стенах под кабель и подрозетники. Перфоратор с ударным режимом и коронкой по бетону подойдет для подрозетников.
• Отвертки (крестовая, плоская): для затягивания винтов на клеммах выключателей и подрозетников.
• Стриппер или нож для зачистки кабеля: для аккуратного снятия изоляции с проводов, предотвращает повреждение жил.
• Индикаторная отвертка: обязательный инструмент для проверки отсутствия напряжения в сети перед началом работ.
• Уровень: для точной горизонтальной и вертикальной установки подрозетников и выключателей.
• Рулетка: для точной разметки мест установки и длины кабеля.
• Пылесос: для быстрой очистки штроб и рабочего места от пыли и строительного мусора.
• Кусачки или пассатижи: для резки кабеля и работы с проводами.
• Карандаш или маркер: для разметки.

Таблица инструментов для электромонтажа

Подготовка рабочего пространства

Перед началом любых строительных или электромонтажных работ важно правильно подготовить помещение. Это обеспечит не только удобство, но и безопасность, а также поможет сохранить чистоту. Прежде всего, освободите коридор от всей мебели и предметов декора, которые могут мешать или повредиться. Защитите пол плотной пленкой или картоном, чтобы избежать загрязнения и царапин от строительного мусора. Обеспечьте хорошую вентиляцию, особенно если планируются работы, связанные с пылью (штробление) или запахами (грунтовка). Организуйте достаточное освещение рабочего места, используя переносные лампы или фонари, так как основное освещение будет отключено. Наконец, подготовьте мешки для строительного мусора, чтобы сразу убирать отходы, поддерживая порядок.
Помню, как однажды я пренебрег защитой пола, и потом пришлось долго отмывать въевшуюся строительную пыль и цементные пятна. Теперь всегда начинаю с тщательной подготовки и укрытия поверхностей.

Подготовка поверхности для монтажа

Качественная подготовка стен — ключевой этап для долговечности и эстетики будущей электропроводки. Сначала необходимо тщательно разметить места установки проходных выключателей и трассы прокладки кабеля. Используйте рулетку и уровень, чтобы выключатели располагались на одной высоте и строго горизонтально. Отметьте линии будущих штроб, где будет проложен кабель, и центры отверстий для подрозетников.
Следующий шаг — штробление стен. Это можно сделать перфоратором с зубилом или, для более аккуратного результата, штроборезом. Глубина штроб должна быть достаточной для полного скрытия кабеля в гофре, а отверстия для подрозетников делаются специальной коронкой. После штробления тщательно очистите штробы и отверстия от пыли и мелких частиц с помощью пылесоса и щетки. Проверьте глубину подрозетников — они должны быть утоплены так, чтобы рамка выключателя плотно прилегала к стене. Завершающий этап — грунтовка поверхности штроб и отверстий. Это улучшит адгезию штукатурной смеси, которой будут заделываться штробы, и предотвратит образование трещин.
На одном из объектов мне пришлось работать со стенами из пеноблоков, которые были очень мягкими. Штробы получались легко, но требовали особо аккуратной заделки, чтобы не повредить кабель при последующей отделке. Поэтому всегда проверяйте материал стены и адаптируйте технику штробления.

Этапы выполнения работ

Установка проходного выключателя — это последовательный процесс, требующий внимательности на каждом шаге. Следуйте этой инструкции, чтобы обеспечить правильное и безопасное подключение. Типичные ошибки новичков часто связаны со спешкой и невнимательностью к деталям, поэтому не торопитесь и тщательно проверяйте каждое соединение.

1. Полное обесточивание линии в электрощите и проверка отсутствия напряжения. Это самый важный шаг. Найдите соответствующий автоматический выключатель в электрощитке и отключите его. Затем обязательно проверьте отсутствие напряжения на всех проводах в рабочей зоне с помощью индикаторной отвертки.
2. Монтаж подрозетников в стены. Установите подрозетники в заранее подготовленные отверстия. Используйте уровень для их точного выравнивания. Закрепите подрозетники гипсовой штукатуркой или алебастром, убедившись в их надежной фиксации.
3. Прокладка кабеля. Проложите кабель ВВГнг 3х1.5 от электрощитка до первого выключателя, затем от первого выключателя ко второму, и от второго выключателя к светильнику. Убедитесь, что кабель проложен по заранее размеченным трассам.
4. Фиксация кабеля в гофре и заделка в стены. Поместите проложенный кабель в гофрированную трубу для дополнительной защиты. Затем зафиксируйте гофру с кабелем в штробах с помощью дюбель-хомутов или гипсовой штукатурки. После этого заделайте штробы штукатуркой, выравнивая поверхность стены.

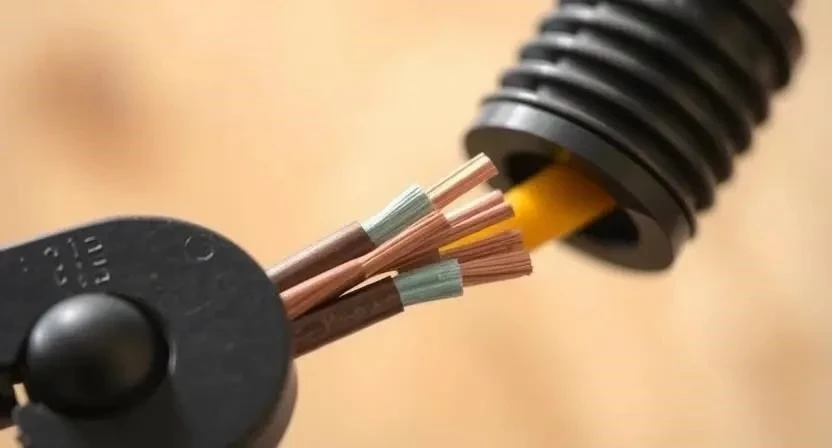

5. Зачистка концов проводов. После высыхания штукатурки аккуратно зачистите концы проводов, выходящих из подрозетников и для светильника, используя стриппер или нож. Снимайте изоляцию примерно на 1-1.5 см, стараясь не повредить медные жилы.
6. Подключение первого выключателя. Подключите фазный провод (обычно коричневый или белый), идущий от щитка, к общему контакту первого проходного выключателя (обычно обозначается «L» или стрелкой). Два других провода (перемычки, например, синий и желто-зеленый), идущие ко второму выключателю, подключите к оставшимся двум контактам первого выключателя.
7. Подключение второго выключателя. Два провода (перемычки), приходящие от первого выключателя, подключите к двум соответствующим контактам второго проходного выключателя. Третий провод, идущий к светильнику, подключите к общему контакту второго выключателя.
8. Подключение светильника. Подключите провод от второго выключателя к фазному контакту светильника. Нулевой провод (обычно синий) и провод заземления (желто-зеленый) подключите напрямую от распределительной коробки (или щитка) к соответствующим контактам светильника.
9. Установка механизмов выключателей в подрозетники. Аккуратно поместите механизмы выключателей в подрозетники, убедившись, что провода не пережаты. Зафиксируйте их винтами.
10. Монтаж декоративных рамок и клавиш. Установите декоративные рамки и клавиши на выключатели. Убедитесь, что они сидят плотно и ровно.
11. Проверка соединений и затяжка винтов. Перед подачей напряжения еще раз тщательно проверьте все клеммные соединения. Убедитесь, что все винты хорошо затянуты, а провода надежно закреплены.
12. Подача напряжения и тестирование работы системы. Включите автоматический выключатель в электрощитке. Проверьте работу каждого проходного выключателя, убедившись, что свет включается и выключается из обеих точек.

План-график выполнения работ

Важные аспекты и тонкости монтажа

При выполнении электромонтажных работ существует ряд нюансов, которые могут существенно повлиять на качество и безопасность конечного результата. Важно учитывать температурный режим при работе с кабелем: при низких температурах изоляция становится хрупкой, что может привести к ее повреждению при изгибах. Влажность стен также играет роль при заделке штроб: слишком влажные стены могут замедлить высыхание штукатурки и повлиять на ее прочность. Учитывайте время высыхания штукатурки или алебастра, которым фиксируются подрозетники и заделываются штробы, прежде чем переходить к дальнейшим этапам отделки. Особое внимание уделите совместимости кабеля и клеммников: сечение провода должно соответствовать допустимому для клеммника, чтобы обеспечить надежный контакт и избежать перегрева. Всегда используйте клеммники Wago или аналогичные для быстрого и безопасного соединения, избегая скруток, которые со временем могут ослабнуть и стать причиной проблем.

Распространенные ошибки новичков

Даже при наличии подробной инструкции новички часто допускают одни и те же ошибки, которые могут привести к неисправностям или даже опасным ситуациям. Избегая этих промахов, вы обеспечите безопасную и корректную работу проходного выключателя.

1. Перепутанные провода (фаза и ноль). Это одна из самых частых и опасных ошибок. Фаза должна приходить на общий контакт первого выключателя, а ноль и заземление идти напрямую к светильнику. Последствия: короткое замыкание, поражение током, некорректная работа схемы. Исправление: тщательная проверка всех соединений индикаторной отверткой и мультиметром.
2. Недостаточное заземление или его отсутствие. Заземление — это критически важный элемент безопасности. Последствия: риск поражения током при неисправности прибора или проводки. Исправление: всегда используйте трехжильный кабель и подключайте желто-зеленый провод к заземляющему контакту.
3. Слабый зажим в клеммах. Недостаточно затянутые винты или плохо закрепленные провода в клеммниках могут привести к искрению, перегреву и даже пожару. Последствия: потеря контакта, перегрев, пожар. Исправление: убедитесь, что все винты затянуты до упора, а провода надежно зафиксированы.
4. Использование кабеля неподходящего сечения. Для освещения обычно достаточно кабеля 1.5 мм², но использование кабеля меньшего сечения может привести к его перегреву. Последствия: перегрев проводки, риск пожара. Исправление: всегда используйте кабель рекомендованного сечения.
5. Отсутствие проверки напряжения перед работой. Начинать работы без убеждения в полном обесточивании — крайне опасно. Последствия: поражение электрическим током. Исправление: всегда используйте индикаторную отвертку для проверки каждого провода перед прикосновением.
6. Несоблюдение правил изоляции. Открытые участки проводов или некачественная изоляция могут стать причиной короткого замыкания. Последствия: короткое замыкание, поражение током. Исправление: используйте изоленту или термоусадочные трубки для дополнительной изоляции всех соединений.
7. Неправильная схема подключения. Если провода подключены не по схеме проходного выключателя, система просто не будет работать или будет работать некорректно. Последствия: неработоспособность системы, необходимость переделывать монтаж. Исправление: внимательно следуйте схеме и проверяйте каждый шаг.

Расчет затрат на установку

Самостоятельная установка проходного выключателя позволяет значительно сэкономить по сравнению с вызовом профессионального электрика. Основные расходы придутся на материалы. Ниже представлена таблица для ориентировочного расчета стоимости.

Таблица расчета стоимости

Сравнительная таблица стоимости: своими руками vs вызов мастера

Рекомендации по уходу после завершения работ

После успешного монтажа проходного выключателя и заделки всех штроб важно не забывать о дальнейшем уходе и контроле за системой. Примерно через месяц эксплуатации рекомендуется проверить надежность контактов. Для этого необходимо обесточить линию, снять декоративную рамку и клавиши, а затем аккуратно подтянуть винты на клеммах выключателей. Это поможет предотвратить ослабление контактов, которое может произойти из-за температурных перепадов или вибраций. Периодически очищайте пластиковые части выключателей от загрязнений влажной тканью, избегая абразивных средств. Срок службы качественных материалов и правильно выполненного монтажа составляет десятилетия, но регулярный осмотр и минимальный уход продлят их бесперебойную работу.

Альтернативные решения для управления освещением

Помимо классической схемы с проходными выключателями, существуют и другие современные методы управления освещением, которые могут быть более подходящими в определенных ситуациях. Использование беспроводных умных выключателей, например, позволяет управлять светом с помощью смартфона или голосовых команд, а также устанавливать их в любом удобном месте без необходимости штробления стен. Установка датчиков движения — отличный вариант для коридоров, кладовых или лестниц, где свет нужен только при присутствии человека. Диммеры позволяют регулировать яркость освещения, создавая нужную атмосферу. По сравнению с классической схемой, эти альтернативы предлагают большую гибкость и дополнительные функции, но часто требуют более высоких начальных инвестиций и иногда более сложной настройки. Выбор зависит от ваших потребностей, бюджета и готовности к интеграции «умных» технологий в свой дом.

Вопросы и ответы по установке проходного выключателя

В этом разделе мы собрали ответы на наиболее частые вопросы, возникающие при планировании и выполнении монтажа проходных выключателей.

• Чем проходной выключатель отличается от обычного?
  Обычный выключатель имеет два контакта (вход и выход) и просто размыкает или замыкает цепь. Проходной выключатель (переключатель) имеет три контакта: один общий входной (или выходной) и два переключающихся, что позволяет перенаправлять фазу между двумя разными цепями, обеспечивая управление светом из нескольких мест.
• Можно ли использовать обычный кабель вместо ВВГнг?
  Не рекомендуется. Кабель ВВГнг имеет негорючую изоляцию, что критически важно для электробезопасности, особенно при скрытой проводке в стенах. Использование обычного кабеля может увеличить риск пожара.
• Сколько выключателей можно поставить в одну цепь?
  В одну цепь можно установить два проходных выключателя. Если требуется управление из трех и более мест, используются два проходных выключателя и один или несколько перекрестных (промежуточных) выключателей.
• Что делать, если один из выключателей не работает?
  В первую очередь, проверьте обесточена ли линия. Затем проверьте надежность всех клеммных соединений, особенно на неработающем выключателе и в распределительной коробке. Возможно, ослаб винт или провод выскочил из клеммника. Также проверьте целостность кабеля.
• Нужен ли отдельный ноль для каждого выключателя?
  Нет, проходные выключатели разрывают только фазный провод. Нулевой провод и провод заземления прокладываются напрямую от распределительной коробки (или щитка) к светильнику, минуя выключатели.
• Можно ли установить проходной выключатель в старый подрозетник?
  Это возможно, если старый подрозетник имеет достаточный размер и глубину для современного проходного выключателя, а также надежно закреплен в стене. Часто старые подрозетники могут быть слишком маленькими или поврежденными, что потребует их замены.
• Как выбрать качественный выключатель (бренды)?
  Выбирайте продукцию известных и проверенных брендов, таких как Legrand, Schneider Electric, ABB, Gira, Simon. Они предлагают надежные механизмы, качественные материалы и соответствие стандартам безопасности.
• Безопасно ли подключать схему без заземления?
  Подключение схемы без заземления крайне небезопасно. Заземление защищает от поражения электрическим током при пробое изоляции на корпус прибора. Отсутствие заземления увеличивает риск получения удара током и не соответствует современным нормам электробезопасности.
