Установка бесконтактного выключателя позволяет управлять освещением без физического контакта с поверхностью, что особенно важно для поддержания гигиены и чистоты в доме. Реализация такой задачи требует базовых навыков работы с электрикой, но при соблюдении технологии доступна даже новичку. Схема подключения бесконтактного выключателя подразумевает интеграцию в существующую сеть инфракрасного датчика или сенсора приближения. Сложность работ оценивается как средняя, а стоимость качественного устройства варьируется от 1500 до 4500 рублей. На весь процесс монтажа «под ключ» обычно уходит от 1,5 до 3 часов, включая время на подготовку поверхности.
Оценка сложности и планирование работ
Перед тем как приступить к монтажу, необходимо трезво оценить свои навыки работы под напряжением. Работа с электрикой требует предельной концентрации и понимания основ электротехники. Оптимальным временем для проведения работ считается светлое время суток, чтобы при отключении электроэнергии в щитке сохранялось естественное освещение. Важно заранее изучить, как подключить бесконтактный выключатель, чтобы не столкнуться с неожиданностями в процессе сборки цепи.
| Этап работ | Примерное время | Особенности |
|---|---|---|
| Подготовка и разметка | 20 минут | Требуется точность до миллиметра |
| Штробление и установка коробки | 40 минут | Самый пыльный этап |
| Коммутация проводов | 30 минут | Требует внимательности к полярности |
| Настройка и сборка | 15 минут | Калибровка чувствительности сенсора |
| Финишная отделка | 20 минут | Установка декоративной рамки |
Перечень необходимых материалов
Для качественного монтажа следует выбирать сертифицированные комплектующие. Основным элементом выступает сам бесконтактный выключатель своими руками или заводского исполнения. Рекомендуется использовать кабель марки ВВГнг с сечением 1.5 мм², который обладает пониженной горючестью. Расход материалов на одну точку обычно невелик, но лучше иметь небольшой запас на случай ошибок при зачистке изоляции.
- Бесконтактный выключатель (сенсорный или ИК-модель)
- Кабель ВВГнг-LS 3х1.5 (длина зависит от удаленности коробки)
- Подрозетник (монтажная коробка) для бетона или гипсокартона
- Самозажимные клеммники (например, Wago) для надежного соединения
- Изоляционная лента ПВХ (для дополнительной защиты)
- Гипсовая штукатурка или алебастр для фиксации подрозетника
- Грунтовка глубокого проникновения
- Гофрированная труба (если монтаж ведется за фальшстеной)
| Материал | Количество | Расход на 1 точку | Примерная цена (руб) | |
|---|---|---|---|---|
| Выключатель | 1 шт. | 1 шт. | 2500 | 2500 |
| Кабель ВВГнг | 5 м | 3-5 м | 60 | 300 |
| Подрозетник | 1 шт. | 1 шт. | 50 | 50 |
| Клеммники | 4 шт. | 4 шт. | 25 | 100 |
| Смесь гипсовая | 1 кг | 0.3 кг | 150 | 150 |

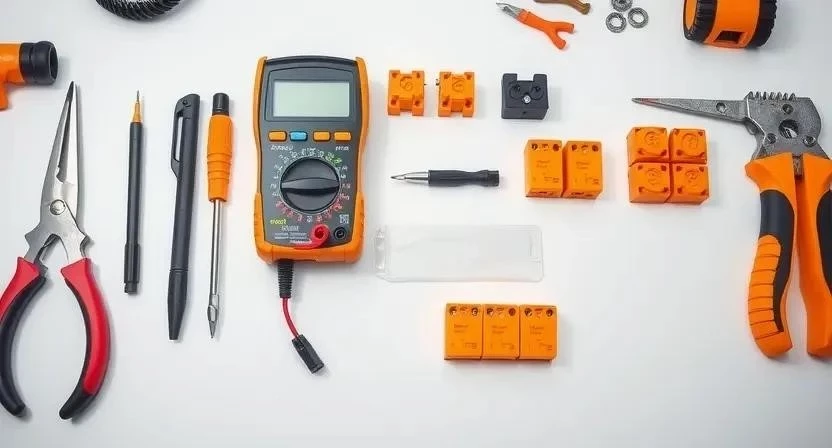

Инструментарий для электромонтажа
Правильно подобранные инструменты для монтажа электрики — залог безопасности и долговечности соединений. Не стоит использовать подручные средства вроде кухонных ножей для снятия изоляции, так как это может повредить токопроводящую жилу. Если вы планируете разовую работу, некоторые дорогостоящие позиции, такие как штроборез, можно взять в аренду.
- Индикаторная отвертка для определения фазы
- Мультиметр для прозвонки цепи и замера напряжения
- Стриппер (инструмент для снятия изоляции)
- Набор отверток (крестовая и шлицевая)
- Пассатижи с изолированными ручками
- Перфоратор с коронкой по бетону (68 мм)
- Строительный уровень для ровной установки
| Инструмент | Назначение | Обязательно/Желательно | Цена (руб) |
|---|---|---|---|
| Мультиметр | Проверка напряжения и целостности | Обязательно | 800 |
| Стриппер | Аккуратная зачистка жил | Желательно | 1200 |
| Индикатор | Поиск фазного провода | Обязательно | 150 |
| Перфоратор | Бурение отверстия под коробку | Обязательно | 5000 |
| Уровень | Выравнивание горизонтали | Обязательно | 400 |
Обеспечение безопасности и подготовка помещения
Любая инструкция по монтажу бесконтактного выключателя начинается с требования обесточить сеть. Необходимо выключить соответствующий автоматический выключатель в распределительном щитке и обязательно проверить отсутствие напряжения на проводах с помощью индикатора. Мебель в зоне работ следует накрыть пленкой, так как сверление стен производит много мелкодисперсной пыли. Организуйте рабочее место так, чтобы все инструменты были под рукой, а пол был защищен листами картона.
Подготовка посадочного места

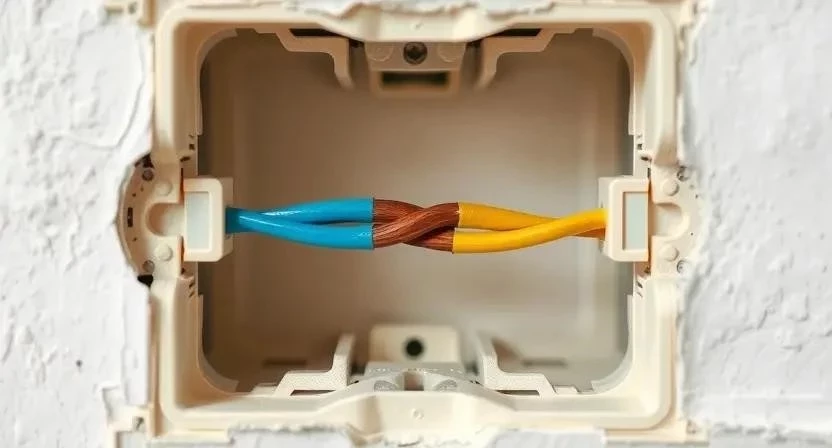

Технология установки бесконтактного выключателя требует тщательной подготовки поверхности. Сначала наносится разметка: стандартная высота установки составляет 90 см от уровня чистого пола. Если требуется штробление, оно выполняется строго вертикально или горизонтально. После высверливания отверстия коронкой, его нужно очистить от пыли и прогрунтовать. Монтажная коробка вмазывается на гипсовый раствор так, чтобы её края были вровень с плоскостью стены. Проверка целостности кабеля перед заделкой штроб — критически важный этап, позволяющий избежать демонтажа в будущем.
Последовательность выполнения монтажа
Выполнение работ требует строгого соблюдения очередности действий. Помните, что подключение выключателя пошагово минимизирует риск короткого замыкания и выхода электроники из строя. Ниже представлена детальная инструкция.
- Подготовка проводов. Снимите внешнюю оболочку кабеля на 10-12 см, затем зачистите концы жил на 10 мм. Используйте стриппер, чтобы не надрезать медь.
- Определение фазы и нуля. Кратковременно подайте питание и индикатором найдите фазный провод (обычно коричневый или белый). Пометьте его. Снова отключите питание.

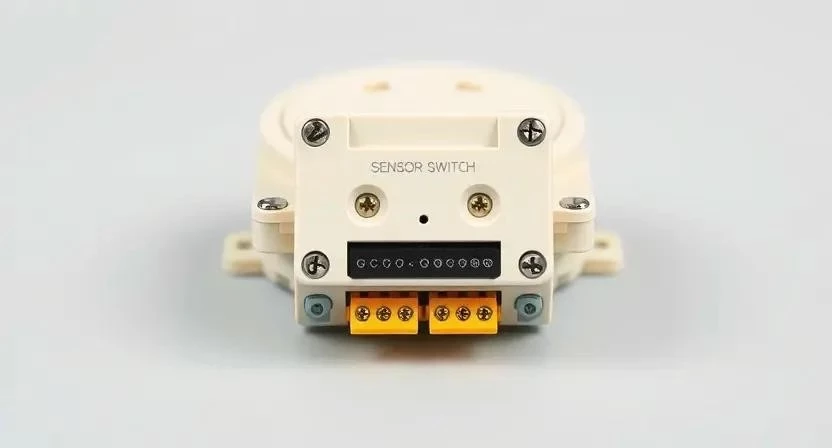

- Подключение питания к устройству. Вставьте фазный провод в клемму «L» на корпусе выключателя. Нулевой провод (синий) подключите к клемме «N».
- Подключение нагрузки. Провод, идущий к лампе, соедините с выходной клеммой выключателя (обычно маркируется стрелкой или символом «L1»).
- Изоляция соединений. Если используются винтовые клеммы, убедитесь, что голая медь не выступает наружу. При необходимости используйте термоусадку.
- Фиксация в коробке. Аккуратно уложите провода за корпусом устройства. Закрепите выключатель винтами к подрозетнику, проверяя уровень.
- Проверка работоспособности. Включите автомат в щитке. Поднесите руку к сенсору на расстоянии 5-10 см. Свет должен включиться мгновенно.
- Установка панели. Защелкните декоративную стеклянную или пластиковую панель. Убедитесь, что она плотно прилегает к стене.
Личный опыт №1: При первом монтаже я столкнулся с тем, что стандартный подрозетник глубиной 40 мм оказался слишком тесным для электронного блока и пучка проводов. Теперь я всегда использую углубленные коробки (60 мм), что позволяет уложить провода без изломов и давления на корпус прибора.
Технологические нюансы и условия эксплуатации
Бесконтактные устройства чувствительны к условиям окружающей среды. Температурный режим в помещении должен быть в пределах от +5 до +40 градусов. В ванных комнатах обязательна влагозащита не ниже IP44, иначе конденсат вызовет ложные срабатывания или окисление контактов. Важно учитывать время настройки чувствительности сенсора: некоторым моделям требуется 30-60 секунд после подачи питания для калибровки фона. Также проверьте совместимость с вашими лампами — дешевые LED-лампы могут мерцать в выключенном состоянии, если выключатель не имеет встроенного конденсатора.
Распространенные ошибки новичков
Часто неопытные мастера путают входную фазу и выход на нагрузку, что приводит к неработоспособности сенсора. Плохой контакт в клеммах — еще одна беда, вызывающая нагрев и оплавление пластика. Не стоит устанавливать ИК-выключатели напротив зеркал или в зонах прямых солнечных лучей, так как это создает помехи для датчика приближения.
- Игнорирование заземления (желто-зеленый провод должен быть соединен с корпусом светильника).
- Монтаж в слишком глубокую штробу без фиксации кабеля.
- Перетяжка крепежных винтов, из-за чего деформируется рамка и заклинивает сенсор.
- Использование кабеля неподходящего сечения (слишком толстый сложно уложить).
- Замена устройства без предварительной проверки напряжения мультиметром.
Личный опыт №2: Однажды я установил бесконтактный выключатель прямо напротив кухонной плиты. От поднимающегося пара и тепла датчик «сходил с ума» и постоянно включал свет. Пришлось переносить его на соседнюю стену, подальше от источников тепла и пара.
Экономическая целесообразность и смета
Финансовая сторона вопроса зависит от того, решите ли вы выполнять работы самостоятельно или привлечете специалиста. Самостоятельный монтаж позволяет сэкономить значительную сумму, которую можно направить на покупку более дорогого и надежного бренда электроники.
| Статья расходов | Своими руками (руб) | С мастером (руб) | Экономия |
|---|---|---|---|
| Стоимость выключателя | 3000 | 3000 | 0 |
| Расходные материалы | 500 | 800 (с наценкой) | 300 |
| Работа по монтажу | 0 | 1500 | 1500 |
| Штробление и коробка | 0 | 1000 | 1000 |
| 3500 | 6300 | 2800 |
Уход и правила эксплуатации
После завершения работ важно правильно эксплуатировать устройство. Очистка сенсорной панели должна производиться мягкой сухой тканью без использования абразивных чистящих средств. Раз в год рекомендуется проверять надежность затяжки контактов в клеммнике, так как медь имеет свойство «течь» под давлением. Срок службы качественного бесконтактного выключателя составляет 8-10 лет, при условии отсутствия резких скачков напряжения в сети.
Сравнение с альтернативными решениями
Бесконтактные модели выигрывают у обычных клавишных выключателей в плане дизайна и гигиены, но проигрывают в стоимости. Датчики движения удобнее в проходных зонах (коридорах), так как вообще не требуют движений руками. Умные реле, в свою очередь, позволяют управлять светом со смартфона, что расширяет функционал, но требует наличия Wi-Fi и настройки приложения.
Популярные вопросы о бесконтактных системах
Часто пользователи интересуются, можно ли подключить несколько ламп к одному сенсору. Да, это возможно, если суммарная мощность ламп не превышает допустимую нагрузку, указанную в паспорте изделия (обычно до 500-1000 Вт). При отключении электричества настройки большинства устройств сохраняются, и после подачи питания они возвращаются в исходное состояние. Толщина стен никак не влияет на работу ИК-сенсора, так как он реагирует на препятствие перед собой, а не за собой.
Личный опыт №3: При установке выключателя за стеклянную декоративную панель кухонного фартука я обнаружил, что чувствительность резко упала. Пришлось вырезать в стекле отверстие под размер датчика. Всегда проверяйте, как работает сенсор через преграду, прежде чем окончательно фиксировать отделку.
Внедрение современных технологий в домашнюю электросеть делает жизнь комфортнее и безопаснее. Правильно реализованная схема электропитания и качественный монтаж гарантируют, что бесконтактное управление светом будет радовать вас долгие годы без сбоев и поломок.
