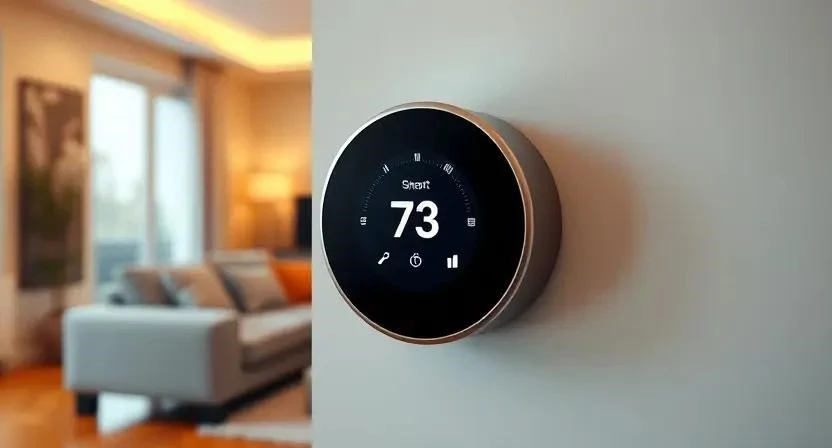

Установка современного климатического оборудования позволяет существенно снизить затраты на отопление и создать комфортную среду в доме. Первичная настройка системы обычно занимает от 1 до 3 часов, а стоимость самого устройства зависит от выбранного бренда и функционала. Разберем, как настроить программируемый терморегулятор для достижения максимальной энергоэффективности. Правильный подход к монтажу и программированию гарантирует долговечность работы всей системы отопления.
Предварительный анализ перед началом работ
Сначала необходимо определить тип имеющегося устройства, так как интерфейсы управления могут различаться. Важно проверить совместимость термостата с конкретным нагревательным кабелем или котлом, чтобы избежать выхода техники из строя из-за разницы в вольтаже или мощности. Время на первичную настройку будет зависеть от сложности выбранного графика отопления и опыта пользователя.
Перечень необходимых материалов
Для качественного монтажа и корректной работы системы потребуются определенные комплектующие и расходные материалы:
- Программируемый терморегулятор
- Выносной датчик температуры
- Монтажная коробка (подрозетник)
- Медный многожильный провод
- Клеммники Wago для надежного соединения
- Изоляционная лента или термоусадка
- Набор саморезов по металлу и пластику
- Дюбели для крепления коробки в стене
Примерные затраты на расходные материалы представлены в таблице ниже:
| Материал | Количество | Расход на точку | Цена за ед. | |
|---|---|---|---|---|
| Монтажная коробка | 1 шт. | 1 шт. | 250 руб. | 250 руб. |
| Провод медный (3х1.5) | 5 м | 5 м | 60 руб/м | 300 руб. |
| Клеммники Wago | 4 шт. | 4 шт. | 30 руб. | 120 руб. |
| Дюбель-гвозди | 4 шт. | 4 шт. | 10 руб. | 40 руб. |
| Изолента | 1 рулон | 0.2 рул. | 80 руб. | 80 руб. |
Инструментарий для установки

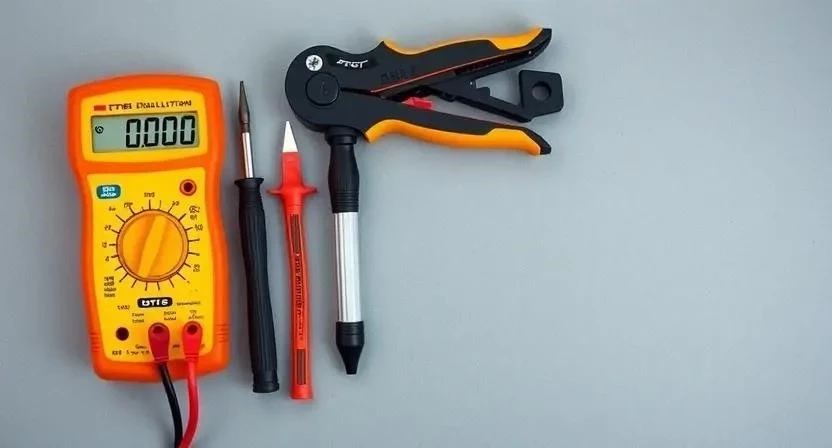

Сборка системы требует наличия специализированного инструмента для обеспечения безопасности и точности соединений:
- Отвертка крестовая (PH2)
- Отвертка плоская (малая)
- Мультиметр для замера напряжения
- Индикатор напряжения (фазоуказатель)
- Строительный уровень
- Стриппер для зачистки проводов
- Пассатижи или кусачки
| Инструмент | Назначение | Обязательно/Желательно | Примерная цена |
|---|---|---|---|
| Мультиметр | Проверка вольтажа и целостности цепи | Обязательно | 1500 руб. |
| Индикатор напряжения | Поиск фазного провода | Обязательно | 300 руб. |
| Стриппер | Аккуратная зачистка изоляции | Желательно | 800 руб. |
| Уровень | Выравнивание термостата по горизонту | Желательно | 500 руб. |
| Набор отверток | Затяжка винтовых клемм | Обязательно | 700 руб. |
Организация рабочего пространства
Подготовительный этап начинается с обеспечения свободного доступа к электрощитку. Необходимо полностью обесточить линию, на которой будет производиться монтаж, чтобы исключить риск поражения электрическим током. Место установки должно быть очищено от строительного мусора и пыли, которые могут попасть внутрь корпуса устройства.
Подготовка поверхности и соединений

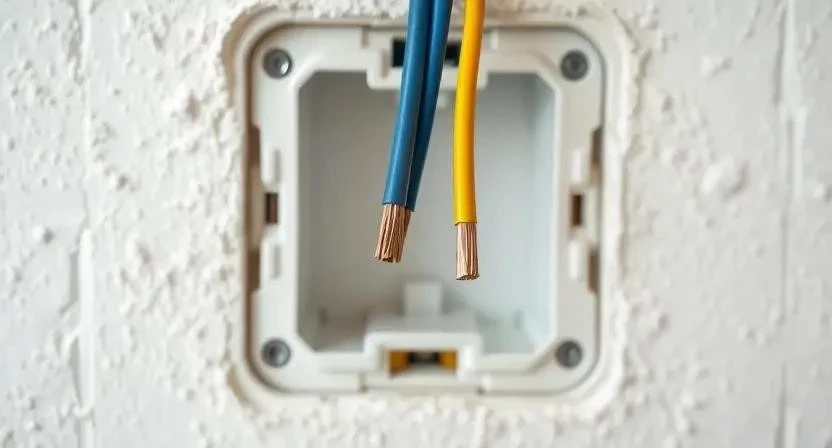

Тщательная проверка монтажной коробки исключает перекосы устройства при финальной фиксации. Все контакты проводов должны быть зачищены от окислов, а изоляция снята строго на длину зажима клеммы. Важно проверить целостность датчика температуры с помощью мультиметра, замерив его сопротивление. Завершающим этапом является проверка напряжения в сети, чтобы убедиться, что оно соответствует паспортным данным термостата.
Пошаговая технология настройки
Процесс ввода устройства в эксплуатацию состоит из последовательных этапов. Из личного опыта: один раз я установил датчик слишком близко к холодной стене, из-за чего терморегулятор постоянно завышал температуру нагрева, что привело к перерасходу энергии. Всегда располагайте датчик в нейтральной зоне.
- Подключение питания: соединение фазы и нуля согласно схеме (15-20 мин).
- Установка датчика в гофру или специальный паз (20-30 мин).
- Первый запуск: включение автомата и проверка подачи питания на экран (10 мин).
- Настройка системного времени и даты для корректного срабатывания графиков (5-10 мин).
- Выбор режима работы: переключение между «Авто» и «Ручной» в зависимости от задачи (5 мин).
- Задание температуры для утреннего периода (например, 22°C с 6:00 до 9:00) (10 мин).
- Задание температуры для дневного периода (например, 18°C с 9:00 до 17:00) (10 мин).
- Настройка ночного режима для экономии тепла (например, 20°C с 22:00 до 6:00) (10 мин).
- Установка гистерезиса (разница температур включения и выключения, обычно 0.5-2°C) (5 мин).
- Сохранение программы в энергонезависимую память устройства (2 мин).
- Тестирование срабатывания реле: проверка включения нагревательного элемента (15-20 мин).
Важное уточнение из практики: при использовании глубоких монтажных коробок прокладывать провода значительно проще, что сокращает время монтажа примерно на 15 минут.
Технические нюансы эксплуатации
Сквозняки из окон или дверей могут существенно влиять на показания датчика, вызывая неоправданный перегрев пола или воздуха. В разных типах помещений рекомендуется поддерживать разную температуру: в ванной комнате — выше, в спальне — умеренно. Необходимо учитывать время прогрева инертных систем (например, бетонной стяжки с теплым полом), которые могут выходить на заданный режим несколько часов.
Типичные ошибки при установке
Многие пользователи допускают промахи, которые приводят к некорректной работе климат-контроля. Столкнулся с ситуацией, когда из-за игнорирования настройки гистерезиса реле термостата щелкало каждые две минуты, что привело к его быстрому износу.
- Неправильное подключение фазы и нуля, что может привести к короткому замыканию.
- Установка датчика слишком глубоко в стяжку или, наоборот, поверх самого нагревательного кабеля.
- Полное игнорирование настройки гистерезиса, вызывающее частые циклы включения/выключения.
- Выбор слишком высокой температуры для режима «Экономия», что нивелирует смысл программирования.
- Монтаж устройства в местах с прямым попаданием солнечных лучей.
Расчет стоимости и эффективности
Стоимость реализации проекта зависит от того, выполняется ли работа самостоятельно или с привлечением специалиста.
| Статья расходов | Своими руками | С мастером | Экономия |
|---|---|---|---|
| Покупка терморегулятора | 3500 руб. | 3500 руб. | 0 руб. |
| Расходные материалы | 500 руб. | 700 руб. | 200 руб. |
| Работа по монтажу и настройке | 0 руб. | 2500 руб. | 2500 руб. |
| 4000 руб. | 6700 руб. | 2700 руб. |
Для оптимизации расходов рекомендуется использовать следующий график температур:
| Период времени | Рекомендуемая температура | Цель режима | Влияние на расход ЭЭ |
|---|---|---|---|
| 06:00 — 09:00 | 22-24°C | Комфортный подъем | Повышенный |
| 09:00 — 17:00 | 17-19°C | Экономия (дом пуст) | Минимальный |
| 17:00 — 22:00 | 21-23°C | Отдых и уют | Средний |
| 22:00 — 06:00 | 18-20°C | Здоровый сон | Низкий |
| Выходные дни | 21-22°C | Постоянный комфорт | Средний |
Обслуживание после завершения настройки
Рекомендуется проверять точность показаний температуры датчика один раз в сезон, сравнивая их с эталонным термометром. Если устройство поддерживает обновление прошивки, следует выполнять его для улучшения алгоритмов энергосбережения. Корпус терморегулятора необходимо периодически очищать от пыли сухой салфеткой, чтобы избежать перегрева внутренних компонентов.
Сравнение с альтернативными решениями
Обычные механические термостаты стоят дешевле и проще в управлении, но они не позволяют задавать график, что ведет к повышенному расходу электроэнергии. Системы умного дома с Wi-Fi управлением предоставляют возможность удаленной настройки через смартфон и интеграцию с другими датчиками. Программируемые модели являются «золотой серединой», обеспечивая автоматизацию без необходимости сложной настройки сети.
Ответы на часто задаваемые вопросы
Как сбросить настройки до заводских? Обычно для этого нужно зажать кнопку «Set» или «Mode» на 5-10 секунд до появления надписи «Reset» на экране.
Что делать, если экран терморегулятора не горит? Проверьте наличие напряжения в сети с помощью индикатора и убедитесь, что автомат в щитке включен, а провода надежно зажаты в клеммах.
Как быстро изменить график отопления? Переведите устройство в ручной режим («Manual»), установите нужную температуру, а затем вернитесь в режим «Auto» после завершения временных изменений.
Почему температура в помещении скачет? Вероятнее всего, установлен слишком маленький гистерезис или датчик находится в зоне влияния сквозняков, что заставляет систему часто включаться и выключаться.
