Установка электросчетчика в распределительный щит своими руками

Установка электросчетчика в распределительный щит — это ответственная задача, требующая внимательности и соблюдения правил электробезопасности. Неправильный монтаж может привести к серьезным проблемам, включая короткие замыкания, возгорания или штрафы от энергосбытовых компаний. Самостоятельная установка электросчетчика в щиток при наличии базовых навыков может сэкономить значительные средства, но требует тщательной подготовки и следования технологии. Этот процесс, известный как установка электросчетчика своими руками, включает в себя несколько ключевых этапов. В этой статье представлено пошаговое руководство, которое поможет выполнить монтаж счетчика в распределительный щит безопасно и эффективно, охватывая все необходимые аспекты от выбора материалов до финальной проверки.

Что важно знать перед началом работ

Прежде чем приступить к электромонтажным работам, крайне важно объективно оценить свои навыки и учесть все внешние факторы. Работа с электричеством требует понимания основ и строгого соблюдения правил безопасности. Необходимо заранее ознакомиться с требованиями местной энергосбытовой компании к установке и типу счетчика. Часто требуется согласование установки, что предотвратит проблемы с вводом в эксплуатацию. Планируйте достаточно времени на каждый этап, учитывая возможные задержки. Убедитесь, что температурный режим помещения соответствует условиям, при которых разрешен монтаж электрооборудования, обычно это 5-35°C.

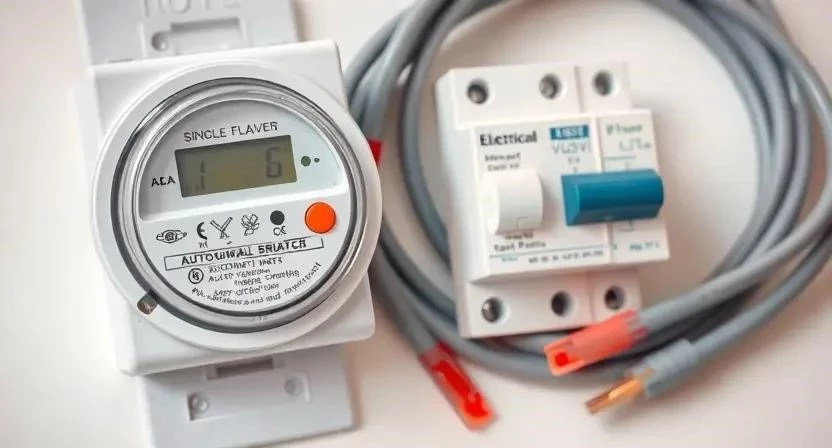

Необходимые материалы для установки

Для качественного монтажа электросчетчика в распределительный щит потребуется определенный набор материалов. Выбор распределительного щита зависит от количества модулей и места установки. Электросчетчик подбирается однофазный или трехфазный, согласно требованиям. Вводной автомат, номинал которого должен соответствовать расчетной нагрузке и требованиям ПУЭ, обязателен. Для внутренней разводки в щитке используется кабель ВВГнг с соответствующим сечением. Для опрессовки концов проводов, обеспечивая надежный контакт, необходимы наконечники НШВИ. Для обозначения всех компонентов и проводов потребуется маркировка. Крепеж, такой как дюбели и саморезы, нужен для монтажа щитка и DIN-рейки. Сама DIN-рейка служит для крепления счетчика и автоматических выключателей. Для организации заземления и рабочего нуля необходимы шина заземления и нулевая шина. Изолента и гофра используются для дополнительной изоляции и защиты.

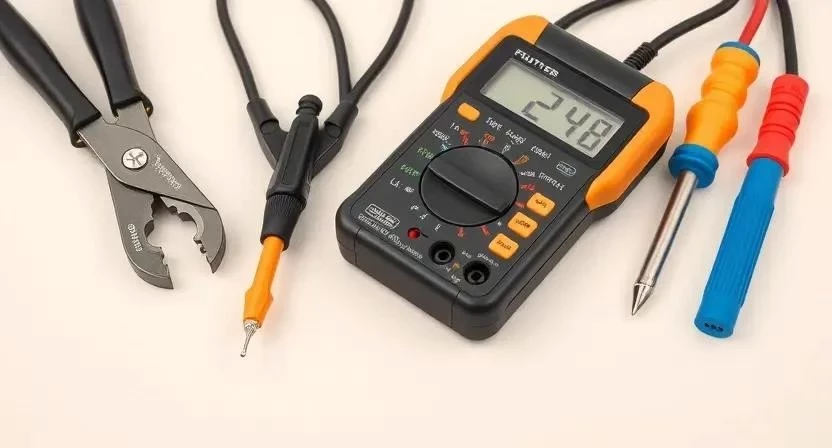

Инструменты для монтажа

Для качественного монтажа электросчетчика потребуется набор специализированных инструментов, обеспечивающих безопасность и точность выполнения работ.

• Отвертки: Набор шлицевых и крестовых отверток разных размеров, обязательно с изолированными рукоятками для безопасной работы с электричеством.
• Стриппер: Инструмент, предназначенный для быстрого и аккуратного снятия изоляции с проводов, не повреждая жилы.
• Кримпер (обжимной инструмент): Используется для опрессовки наконечников НШВИ на проводах, что обеспечивает надежное и долговечное соединение.
• Мультиметр: Многофункциональный прибор для проверки напряжения, сопротивления и целостности электрической цепи, крайне важен для электробезопасности.
• Перфоратор: Необходим для сверления отверстий под крепеж щитка в стене, особенно если стена бетонная или кирпичная.
• Уровень: Инструмент для точной горизонтальной и вертикальной установки распределительного щита, чтобы избежать перекосов.
• Пассатижи: Универсальный инструмент для захвата, изгибания и резки проводов.
• Кусачки (бокорезы): Предназначены для точной резки кабеля и проводов.
• Индикаторная отвертка: Служит для быстрой проверки наличия фазы на проводах и клеммах.

Некоторые профессиональные инструменты, такие как кримпер или перфоратор, можно арендовать, если их приобретение нецелесообразно для разовых работ.

Подготовка рабочего помещения

Перед началом монтажа электросчетчика и распределительного щита необходимо тщательно подготовить рабочую зону. Это обеспечит удобство и безопасность выполнения работ.

• Очистка зоны монтажа: Уберите все лишние предметы, мусор и пыль, чтобы обеспечить свободный доступ к месту установки.
• Обеспечение доступа к вводному кабелю: Убедитесь, что вводной кабель легко доступен и имеет достаточную длину для подключения к щитку.
• Защита пола и стен: Накройте пол и прилегающие стены пленкой или картоном, чтобы предотвратить их загрязнение строительным мусором и пылью в процессе сверления и монтажа.
• Организация освещения: Обеспечьте хорошее освещение рабочей зоны, особенно если работы проводятся в условиях недостаточной естественной освещенности. Это значительно повысит безопасность и точность монтажа.

Подготовка поверхности для монтажа

Качественная подготовка поверхности — залог надежной и безопасной установки распределительного щита. Этот этап требует внимательности и точности.

Начните с разметки места установки щитка. Используйте уровень и рулетку для точной разметки мест крепления щитка. Учитывайте удобство снятия показаний счетчика и доступность для обслуживания. Оптимальная высота установки щита — на уровне глаз, чтобы было комфортно считывать показания. Затем, с помощью перфоратора просверлите отверстия под дюбели или анкеры, соответствующие типу стены и выбранному крепежу щитка.

После сверления отверстий проверьте плоскость стены. Убедитесь, что стена в месте установки щитка ровная. При необходимости выровняйте поверхность или используйте подкладки для компенсации неровностей, чтобы щиток прилегал плотно и без перекосов. Далее выполните монтаж закладных или крепление корпуса щита. Для встраиваемых щитов подготовьте нишу, для накладных — закрепите корпус непосредственно на стене. Используйте надежный крепеж, способный выдержать вес щитка с оборудованием.

Завершающим этапом подготовки поверхности является проверка заземления. Перед окончательным монтажом щитка убедитесь, что заземляющий контур исправен и имеет надежное подключение к месту установки щита. Подключите входящий заземляющий проводник от контура заземления к главной шине заземления (PE) в щитке.

Однажды при установке щитка в старом доме, стена оказалась очень неровной. Пришлось использовать дополнительные шайбы под крепежные точки, чтобы корпус щита плотно прилегал к поверхности и не деформировался при затяжке, иначе дверца бы не закрывалась плотно.

Пошаговая инструкция по монтажу

Монтаж счетчика в распределительный щит требует последовательности и внимания к деталям. Ниже представлена подробная инструкция.

1. Обесточивание линии (5-10 минут). Это самый первый и критически важный шаг. Полностью отключите подачу электроэнергии на вводе в помещение. Используйте мультиметр или индикаторную отвертку, чтобы убедиться в полном отсутствии напряжения на всех проводах, с которыми предстоит работать. Никогда не приступайте к работе под напряжением!
2. Монтаж корпуса щита (30-60 минут). Установите корпус распределительного щита на подготовленную поверхность, используя крепеж (дюбели, саморезы). Убедитесь, что щит установлен строго по уровню.
3. Установка DIN-рейки, нулевой и заземляющей шины (15-30 минут). Закрепите DIN-рейки внутри щитка. Установите нулевую (N) и заземляющую (PE) шины. Подключите входящий заземляющий проводник от контура заземления к главной шине заземления.
4. Монтаж счетчика (10-20 минут). Установите электросчетчик на DIN-рейку. Многие счетчики крепятся простым защелкиванием. Убедитесь, что он надежно зафиксирован.
5. Установка вводного автомата (5-10 минут). Смонтируйте вводной автоматический выключатель на DIN-рейку перед счетчиком.
6. Подключение фазного провода (20-40 минут). Подведите фазный провод (обычно коричневый или красный) от вводного кабеля к верхним клеммам вводного автомата. От выходных клемм автомата подключите фазу к входной клемме счетчика (обычно L1). От выходной клеммы счетчика (L’1) подключите фазу к распределительной шине фаз или к первому автоматическому выключателю потребителей. Используйте наконечники НШВИ для всех концов проводов и опрессовывайте их кримпером.
7. Подключение нулевого провода (20-40 минут). Подведите нулевой провод (синий или белый) от вводного кабеля к входной клемме счетчика (обычно N1). От выходной клеммы счетчика (N’1) подключите ноль к нулевой шине (N). От нулевой шины разведите нулевые провода к потребителям.
8. Подключение заземления (15-25 минут). Подключите заземляющий проводник (желто-зеленый) от вводного кабеля к главной шине заземления (PE). От этой шины разведите заземляющие провода к потребителям.
9. Протяжка всех клемм (10-15 минут). После выполнения всех подключений тщательно протяните все винтовые соединения на автоматах, счетчике, шинах. Слабый контакт может привести к нагреву и аварии.
10. Проверка изоляции и правильности подключения (30-60 минут). Визуально проверьте правильность схемы подключения. Используйте мультиметр для проверки целостности цепи и отсутствия коротких замыканий между фазой, нулем и заземлением. Проверьте сопротивление изоляции.
11. Тестовое включение (5-10 минут). Подайте напряжение. Включите вводной автомат. Убедитесь, что счетчик начал работать и показывает показания. Проверьте наличие напряжения на выходных клеммах.
12. Опломбирование (5-15 минут). После успешного тестового включения и проверки всех систем, вызовите представителя энергосбытовой компании для опломбирования счетчика и вводного автомата.

При монтаже в одном из проектов, после сборки щитка, обнаружилось, что один из проводов на нулевой шине был недостаточно затянут. Это привело к искрению и нагреву при включении нагрузки. Пришлось полностью обесточить щит, найти проблемное соединение и тщательно его протянуть. Важность протяжки всех клемм нельзя недооценивать.

Технология выполнения с нюансами

Прокладка проводов внутри щита должна быть аккуратной, вертикально и горизонтально, без натяжения, чтобы обеспечить порядок и удобство обслуживания. Используйте маркировку для каждого провода и устройства, чтобы облегчить дальнейшее обслуживание и поиск неисправностей. Всегда соблюдайте ПУЭ (Правила устройства электроустановок) при выборе сечения кабелей и номиналов автоматических выключателей. Всегда оставляйте небольшой запас длины провода для возможной перекоммутации или ремонта.

Как-то раз я столкнулся с ситуацией, когда клиент решил сэкономить на кабеле и купил провод с меньшим сечением, чем требовалось для его нагрузки. В итоге, при работе нескольких мощных приборов, провод начал греться, а автомат постоянно выбивал. Пришлось перекладывать весь кабель на соответствующее сечение. Это подтверждает важность соблюдения сечения кабеля.

Важные нюансы монтажа

При монтаже электросчетчика и распределительного щита необходимо учитывать ряд важных деталей, которые влияют на безопасность и долговечность системы.

• Соблюдение сечения кабеля: Всегда используйте кабель соответствующего сечения, исходя из расчетной нагрузки и требований ПУЭ. Недостаточное сечение может привести к перегреву и возгоранию.
• Затяжка винтовых соединений: Особое внимание уделите качественной протяжке всех винтовых контактов на клеммах автоматов, счетчика и шин. Слабый контакт — частая причина искрения, нагрева и выхода оборудования из строя.
• Температурные зазоры: При размещении компонентов внутри щитка оставляйте небольшие зазоры для циркуляции воздуха и теплового расширения. Избегайте слишком плотного монтажа.
• Совместимость брендов автоматики и счетчика: Хотя это не всегда критично, использование компонентов одного производителя или совместимых серий может упростить монтаж и гарантировать лучшую совместимость.
• Электробезопасность: Всегда работайте в диэлектрических перчатках и используйте инструмент с изолированными рукоятками. Перед началом любых работ убедитесь, что линия полностью обесточена.

Частые ошибки при установке

Избегание типичных ошибок при монтаже электросчетчика критически важно для безопасности и функциональности системы.

1. Неправильная фазировка: Ошибка в подключении фазного и нулевого провода может привести к некорректной работе счетчика или выходу из строя подключенных приборов. Всегда следуйте схеме подключения и используйте индикаторную отвертку.
2. Плохой контакт в клеммах: Недостаточная затяжка винтовых соединений или отсутствие опрессовки наконечников НШВИ приводит к нагреву, искрению и даже пожару. Протягивайте все клеммы дважды.
3. Отсутствие или неправильное заземление: Отсутствие заземляющего контура или его некорректное подключение лишает систему важного элемента защиты от поражения электрическим током.
4. Использование кабеля не по назначению: Применение кабеля с несоответствующим сечением или типом изоляции для определенных нагрузок или условий эксплуатации. Например, использование кабеля без индекса «нг» (негорючий) в местах с повышенными требованиями к пожаробезопасности.
5. Игнорирование требований энергосбытовой компании: Установка счетчика без предварительного согласования или несоблюдение технических условий может привести к отказу в опломбировании и штрафам.
6. Перегрузка щитка: Установка слишком большого количества автоматов или мощных потребителей без учета общего номинала вводного автомата и сечения вводного кабеля.
7. Отсутствие маркировки: Немаркированные провода и автоматы затрудняют дальнейшее обслуживание и поиск неисправностей.
8. Работа под напряжением: Самая опасная ошибка, которая может привести к серьезным травмам или летальному исходу. Всегда обесточивайте линию!

Последствия этих ошибок могут варьироваться от некорректной работы электроприборов до серьезных аварий и пожаров. Исправление всегда начинается с полного обесточивания линии, тщательной диагностики и последующего устранения выявленных нарушений согласно нормам и правилам.

Расчет стоимости монтажа

Стоимость монтажа электросчетчика в распределительный щит складывается из нескольких основных статей расходов. В первую очередь, это стоимость материалов, включающая цену распределительного щита, электросчетчика, вводного автомата, кабеля, наконечников, шин, крепежа и других расходных материалов. Эти затраты являются обязательными, независимо от того, кто выполняет работу. Во-вторых, это стоимость работы мастера. Если вы нанимаете профессионального электрика или бригаду, к стоимости материалов добавляется оплата их услуг. Расценки могут сильно варьироваться в зависимости от региона, сложности работ и квалификации специалиста. Наконец, существует возможность экономии при самостоятельном монтаже. Выполняя установку своими руками, вы исключаете статью расходов на оплату труда мастера, что может привести к значительной экономии. Однако это требует наличия соответствующих знаний, инструментов и времени.

Как видно из таблицы, самостоятельный монтаж позволяет значительно сократить общие затраты, но требует уверенности в своих силах и строгого соблюдения всех инструкций по электробезопасности.

Уход за электрощитком после завершения

После успешного монтажа и опломбирования электросчетчика важно не забывать о регулярном уходе и проверке системы для обеспечения ее долговечности и безопасной работы. Рекомендуется через 6-12 месяцев после монтажа провести повторную протяжку всех винтовых соединений в щитке. Это связано с тем, что провода могут немного «просесть» под давлением винтов, и контакт может ослабнуть. Периодически очищайте внутреннюю часть распределительного щитка от пыли с помощью сухой кисти или пылесоса. Пыль может стать причиной ухудшения изоляции и даже возгорания. Раз в год рекомендуется проверять работоспособность автоматических выключателей, кратковременно нажимая кнопку «Тест» (если есть) или принудительно отключая их. Отслеживайте срок службы основных компонентов (счетчика, автоматов) и планируйте их замену при необходимости.

Альтернативные варианты учета электроэнергии

Современный рынок предлагает различные решения для учета и распределения электроэнергии, помимо стандартных электросчетчиков, предоставляя большую гибкость и функциональность.

• Использование модульных счетчиков: Это компактные устройства, которые устанавливаются непосредственно на DIN-рейку и занимают меньше места в щитке по сравнению с традиционными моделями. Они удобны для модернизации существующих систем и позволяют более рационально использовать пространство.
• Установка в разные типы щитов: Выбор между пластиковыми и металлическими щитами зависит от условий эксплуатации и требований к пожаробезопасности. Пластиковые щиты легче и дешевле, но металлические обеспечивают лучшую механическую защиту и экранирование. Щиты также бывают скрытого и открытого монтажа, что влияет на эстетику и сложность установки.
• Современные системы умного учета: Развитие технологий привело к появлению «умных» счетчиков, которые могут передавать показания дистанционно, интегрироваться в системы «умного дома» и предоставлять детальную информацию о потреблении энергии. Такие системы позволяют не только контролировать расход, но и оптимизировать его.
• Учетно-распределительные электрощиты: Комбинированные щиты, которые объединяют функции учета электроэнергии и распределения по потребителям, упрощая монтаж и экономя пространство.

Часто задаваемые вопросы

1. Можно ли менять счетчик самому?
   Самостоятельная замена счетчика без согласования с энергосбытовой компанией запрещена. Работы должен выполнять квалифицированный специалист, имеющий допуск, а новый счетчик должен быть опломбирован представителем компании.
2. Какой автомат ставить перед счетчиком?
   Перед счетчиком устанавливается вводной автоматический выключатель. Его номинал выбирается исходя из разрешенной мощности потребления и сечения вводного кабеля, согласно требованиям энергосбытовой компании и ПУЭ.
3. Как выбрать щит для установки счетчика?
   Выбор щита зависит от количества модулей (автоматов, УЗО, счетчика), типа монтажа (накладной или встраиваемый) и материала (пластик или металл). Для счетчика обычно требуется щит на 24-36 модулей, чтобы разместить все необходимые компоненты. Учитывайте также его расположение на удобной высоте, на уровне глаз, для снятия показаний.
4. Что делать, если счетчик не крутит или работает некорректно?
   В первую очередь, убедитесь, что подача электроэнергии есть, и нет перегрузки. Если счетчик все равно не работает или показывает неверные данные, немедленно обратитесь в энергосбытовую компанию. Самостоятельное вмешательство в работу опломбированного счетчика запрещено.
5. Как пройти приемку и опломбирование счетчика?
   Для приемки и опломбирования необходимо подать заявку в энергосбытовую компанию. Специалист проверит правильность монтажа, соответствие схемы требованиям, наличие заземления и целостность проводки. После успешной проверки счетчик будет опломбирован.
6. Нужно ли устанавливать УЗО или дифавтомат в щиток со счетчиком?
   Да, установка УЗО (устройства защитного отключения) или дифавтоматов (дифференциальных автоматических выключателей) крайне рекомендуется для повышения электробезопасности. Они защищают от поражения током и предотвращают пожары, вызванные утечкой тока.
7. Какое сечение кабеля использовать для подключения счетчика?
   Сечение кабеля выбирается в зависимости от максимальной мощности, которую будет потреблять объект, и номинала вводного автомата. Для однофазной сети обычно используется кабель с сечением 4-6 мм² по меди, но всегда нужно ориентироваться на проектную документацию и требования энергосбытовой компании.
8. Можно ли устанавливать счетчик на улице?
   Да, но для уличной установки используются специальные герметичные щиты с повышенной степенью защиты от влаги и пыли (IP54 и выше), а также счетчики, предназначенные для работы в широком диапазоне температур.
