Установка систем обогрева пола требует предельной точности, так как любая ошибка приводит к необходимости полного демонтажа финишного покрытия. Средний срок монтажа занимает от 2 до 5 дней в зависимости от площади, а сложность работ оценивается как средняя. Ошибки монтажа электрического теплого пола часто становятся следствием пренебрежения техническим регламентом. Правильный подход гарантирует долговечность системы и безопасность эксплуатации.
Особенности подготовки к работам
Базовые знания электрики являются обязательным условием для самостоятельного выполнения задач. Необходимо четко понимать принципы работы сети 220В и уметь пользоваться измерительными приборами. Выбор типа системы (кабель или маты) зависит от имеющегося основания и желаемой мощности. Оценка сложности работ проводится исходя из геометрии помещения и наличия препятствий в виде стационарной мебели или сантехники.
Комплектация материалов
Для качественной реализации проекта потребуется определенный набор компонентов. Важно подбирать все элементы одного производителя или совместимых серий для корректной работы терморегулятора.
- Нагревательный кабель или готовые маты.
- Электронный или механический терморегулятор.
- Выносной датчик температуры.
- Экструдированный пенополистирол для теплоизоляции.
- Гофрированная трубка для вывода датчика.
- Плиточный клей с повышенной адгезией.
- Грунтовка глубокого проникновения.
- Монтажная лента или специальные зажимы.
Расход материалов рассчитывается исходя из полезной площади помещения, исключая зоны под ванной или кухонным гарнитуром.
| Материал | Расход на 1 м2 | Примерная цена за ед. | |
|---|---|---|---|
| Нагревательный мат | 1 шт/м2 | 1200 руб. | 12 000 руб. |
| Терморегулятор | 1 шт на зону | 3500 руб. | 3 500 руб. |
| Пенополистирол (30мм) | 1 м2 | 250 руб. | 2 500 руб. |
| Гофра | 0.5 м | 50 руб/м | 250 руб. |
| Плиточный клей | 4-5 кг | 600 руб/мешок | 3 000 руб. |
Инструментарий для установки
Правильный подбор оборудования ускоряет процесс и минимизирует риск повреждения нагревательного элемента. Некоторые позиции можно приобрести, другие выгоднее взять в аренду на короткий срок.

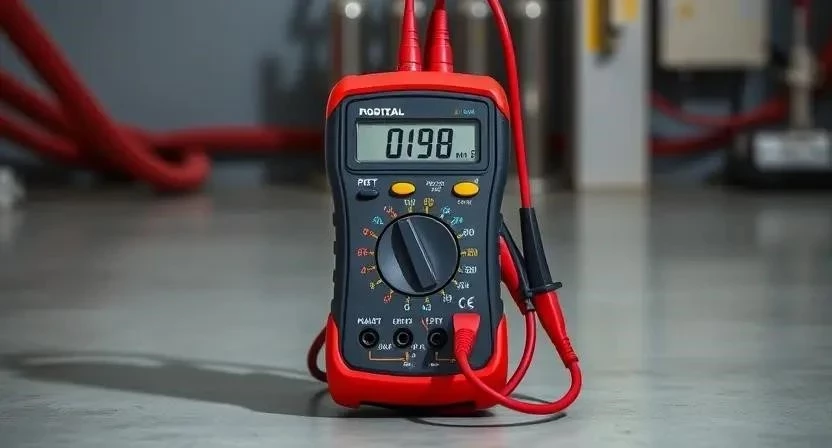

- Мультиметр (обязательно для замера сопротивления).
- Строительный уровень.
- Канцелярский или строительный нож.
- Перфоратор для штробления стен.
- Смесительный миксер для клея.
- Рулетка и маркер.
- Стяжка или шпатель.
| Инструмент | Назначение | Статус | Цена (ориентир) |
|---|---|---|---|
| Мультиметр | Проверка целостности кабеля | Обязательно | 1500 руб. |
| Перфоратор | Создание каналов под проводку | Обязательно | 5000 руб. |
| Уровень | Контроль ровности основания | Желательно | 800 руб. |
| Миксер | Замешивание раствора | Обязательно | 2000 руб. |
| Строительный нож | Подрезка изоляции и гофры | Обязательно | 300 руб. |
Подготовка помещения
Первым этапом становится полная очистка основания от строительного мусора, пыли и остатков старых покрытий. Стены и мебель защищаются полиэтиленовой пленкой для предотвращения загрязнения. Весь крупный мусор выносится из зоны работ. Особое внимание уделяется проверке ровности пола: значительные перепады высот требуют предварительного выравнивания самонивелирующейся смесью.
Работа с поверхностью
Укладка экструдированного пенополистирола позволяет направить тепло вверх, исключая прогрев бетонного перекрытия. После этого проводится тщательная грунтовка поверхности для улучшения сцепления с последующими слоями. Все имеющиеся дефекты, трещины и выбоины устраняются ремонтными составами. Важно убедиться в отсутствии сквозняков в перекрытиях, которые могут создать «холодные зоны» и привести к неравномерному нагреву.
Технология монтажа пошагово
Соблюдение последовательности действий исключает риск перегрева теплого пола и короткого замыкания.
- Разметка площади укладки с учетом отступов от стен (10-15 см) — 1 час.
- Монтаж теплоизоляционного слоя из пенополистирола — 2 часа.
- Установка гофрированной трубки для датчика температуры — 1 час.
- Раскладка нагревательного кабеля или матов по схеме «змейка» — 4 часа.
- Фиксация кабеля с помощью ленты или зажимов — 2 часа.
- Первичная проверка сопротивления мультиметром — 30 мин.
- Подключение выводов кабеля к распределительной коробке — 1 час.
- Повторная проверка сопротивления после всех перемещений — 30 мин.
- Заливка стяжки или укладка плиточного клея — 6 часов.
- Технологический перерыв на высыхание (от 7 до 14 дней) — период сушки.

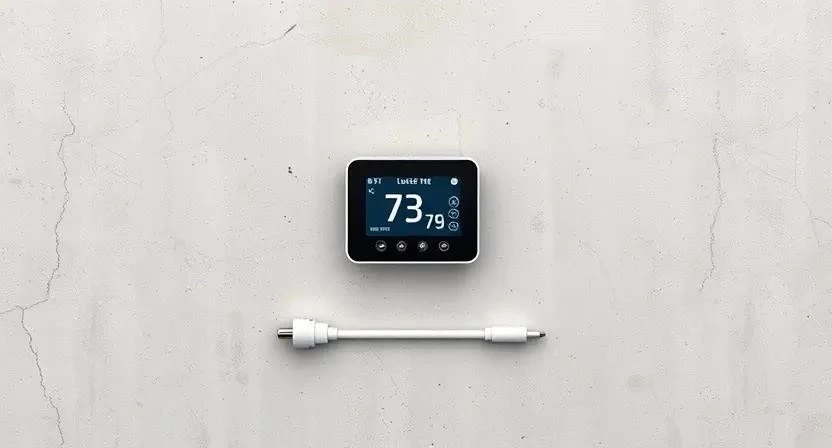

- Установка и подключение терморегулятора к сети — 1 час.

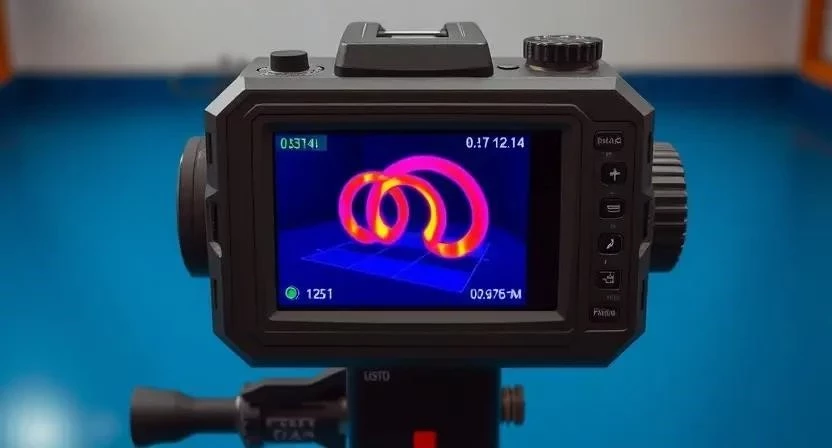

- Тестовый запуск системы и проверка температуры тепловизором — 2 часа.
Из личного опыта: однажды я решил сэкономить время и не замерил сопротивление перед заливкой стяжки. В процессе работ кабель был случайно задет шпателем, и система вышла из строя. Теперь замеры проводятся на каждом этапе: до, во время и после укладки.
Технические нюансы эксплуатации
Температурный режим в помещении должен поддерживаться стабильно, чтобы избежать резких перепадов, влияющих на расширение материалов. Время высыхания стяжки критически важно: преждевременный запуск нагрева приведет к растрескиванию бетона. При выборе финишного покрытия следует учитывать совместимость: плитка идеально подходит для всех типов, а ламинат требует использования только тонких матов с низкой мощностью на м2, чтобы не испортить подложку.
Критические ошибки при установке
Неправильный монтаж теплого пола часто проявляется только после укладки плитки, когда исправить что-либо невозможно.

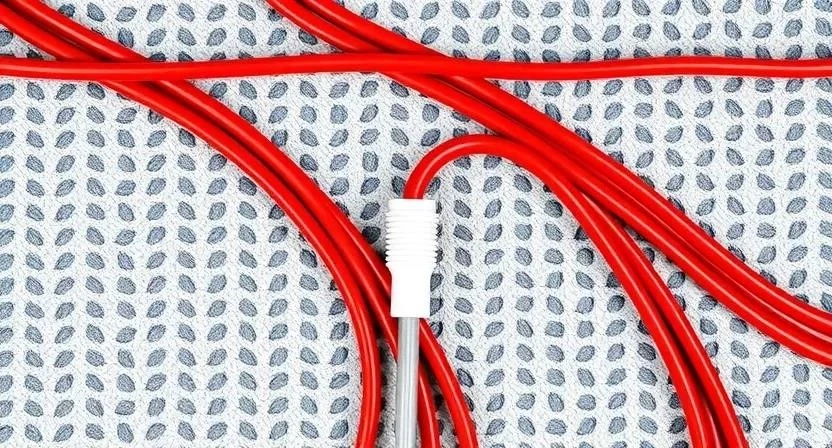

- Пересечение витков нагревательного кабеля, что вызывает локальный перегрев и прогар.
- Установка датчика температуры напрямую в бетон без использования гофры.
- Игнорирование проверки сопротивления, из-за чего обрывы обнаруживаются слишком поздно.
- Слишком плотная укладка витков, нарушающая теплоотдачу.
- Применение клея, не предназначенного для работы с нагревательными элементами.
Пример из практики: клиент установил датчик без гофры. Когда через год датчик сгорел, пришлось разбивать часть пола, чтобы заменить его. Если бы трубка была на месте, замена заняла бы 15 минут.
Финансовый расчет и анализ
Стоимость реализации проекта складывается из затрат на компоненты и оплаты труда. Самостоятельный монтаж позволяет сэкономить на работе, но требует наличия инструмента.
| Статья расходов | Своими руками (руб) | С мастером (руб) | Экономия (руб) |
|---|---|---|---|
| Материалы (на 10 м2) | 21 250 | 21 250 | 0 |
| Работа по монтажу | 0 | 8 000 | 8 000 |
| Настройка и запуск | 0 | 2 000 | 2 000 |
| 21 250 | 31 250 | 10 000 |
Исправление типичных ошибок (например, замена перегоревшего кабеля) обходится в 2-3 раза дороже первоначального монтажа, так как включает демонтаж и повторную укладку плитки.
| Этап проверки | Метод контроля | Норма/Результат | Действие при ошибке |
|---|---|---|---|
| Целостность кабеля | Замер мультиметром | Сопротивление в норме | Поиск места обрыва |
| Изоляция | Мегаомметр | Отсутствие утечек | Замена участка/кабеля |
| Положение датчика | Визуальный осмотр | В гофре, между витками | Переустановка |
| Фиксация | Ручной контроль | Кабель не смещается | Дополнительная фиксация |
| Подключение | Проверка контактов | Надежный зажим | Перезажим клемм |
Случай из жизни: установка дешевого китайского терморегулятора привела к перегреву системы. Через две недели прибор сгорел, едва не вызвав короткое замыкание. Замена на профессиональный бренд решила проблему навсегда.
Рекомендации по уходу
Правила эксплуатации начинаются с грамотной настройки терморегулятора: рекомендуется устанавливать температуру пола в диапазоне 24-27 градусов. Срок службы качественного кабеля составляет до 25 лет. Диагностику системы с помощью тепловизора желательно проводить раз в два года для выявления возможных зон перегрева или износа изоляции.
Сравнение типов систем
Выбор конкретного варианта зависит от типа отделки и бюджета.
- Кабельный пол: высокая надежность, подходит для стяжки, высокая теплоотдача.
- Матовый пол: быстрый монтаж, идеально под плитку, меньшая толщина.
- Инфракрасный пол: не требует стяжки, подходит под ламинат и линолеум, монтаж за один день.
- Энергопотребление: кабельные системы требуют более мощного ввода.
- Стоимость: инфракрасные пленки обычно дешевле в установке.
- Срок службы: кабель в стяжке служит дольше всего.
- Сложность замены: замена кабеля в бетоне невозможна без демонтажа.
Ответы на частые вопросы
Можно ли перерезать нагревательный кабель?
Категорически нет. Любое механическое повреждение или укорачивание ведет к изменению сопротивления и выходу системы из строя.
Что делать, если пол перестал греть?
Первым делом проверить автомат в щитке и настройки терморегулятора, затем замерить сопротивление кабеля мультиметром.
Как заменить сгоревший датчик?
Если датчик установлен в гофре, его можно вытянуть и вставить новый. Без гофры замена требует вскрытия пола.
Можно ли укладывать кабель внахлест?
Нет, пересечение витков создает точку перегрева, что приводит к прогару изоляции.
Подходит ли теплый пол под ламинат?
Да, но следует использовать специальные тонкие маты или инфракрасную пленку, чтобы не деформировать доску.
Какая мощность на м2 считается оптимальной?
Для жилых помещений обычно достаточно 150-180 Вт на квадратный метр.
Зачем нужен мультиметр при монтаже?
Он позволяет убедиться, что кабель не был поврежден при укладке и имеет заводское сопротивление.
Сколько времени сохнет стяжка перед включением?
Обычно от 7 до 14 дней, в зависимости от толщины слоя и влажности в помещении.
Какой клей использовать для плитки?
Только термостойкие составы с высокой адгезией, которые не трескаются при нагреве.
Существует ли риск короткого замыкания?
Да, если повреждена внешняя оболочка кабеля или неправильно выполнено заземление.
