Внедрение автоматизации в жилое помещение часто упирается в необходимость штробления стен для прокладки новых кабелей. Умный дом в обычную проводку позволяет избежать капитального ремонта, сокращая время работ до нескольких дней. Стоимость базового комплекта для одной комнаты начинается от 3000–5000 рублей. Такая интеграция умного дома требует точности при подключении реле и понимания схемы электросети. Правильный подход обеспечивает комфорт без пыли и грязи.
Подготовительный этап и оценка возможностей
Перед началом работ необходимо провести ревизию текущего состояния электропроводки. Главной задачей становится проверка наличия нулевого провода в подрозетниках, так как от этого зависит выбор типа реле. Требуются базовые навыки работы с электрикой и умение пользоваться измерительными приборами. Весь процесс модернизации одной комнаты обычно занимает от 3 до 6 часов.
Перечень необходимых комплектующих
Для реализации проекта потребуются специализированные устройства и расходные материалы. Количество компонентов рассчитывается исходя из числа точек освещения и розеток.
- Умное реле (Zigbee или Wi-Fi)
- Центральный шлюз (хаб)
- Умные выключатели
- Клеммники WAGO
- Изоляционные трубки
- Маркировочная лента
- Запасные медные наконечники
- Термоусадочные трубки
| Материал | Количество (на 1 комнату) | Расход на точку | Цена за ед. | |
|---|---|---|---|---|
| Умное реле | 3 шт. | 1 шт. | 800 руб. | 2400 руб. |
| Шлюз Zigbee | 1 шт. | 1 шт. на квартиру | 2500 руб. | 2500 руб. |
| Клеммы WAGO | 10 шт. | 2-3 шт. | 30 руб. | 300 руб. |
| Умный выключатель | 2 шт. | 1 шт. | 1200 руб. | 2400 руб. |
| Изолента/термоусадка | 1 компл. | по behov | 200 руб. | 200 руб. |

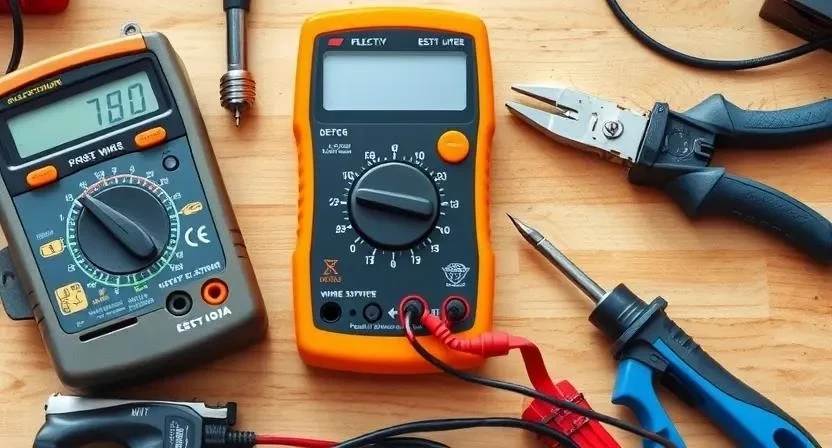

Инструментарий для монтажа
Качественный электромонтаж невозможен без специализированного оборудования. Некоторые позиции можно приобрести, другие — взять в аренду на время работ.
- Индикаторная отвертка
- Цифровой мультиметр
- Стриппер для зачистки изоляции
- Набор прецизионных отверток
- Электрическая изолента
- Фонарь налобный
- Пассатижи с изолированными ручками
Организация рабочего пространства
Доступ к электрощитку и всем подрозетникам должен быть полностью открыт. Первым делом следует полностью отключить электроэнергию в соответствующей зоне, чтобы избежать поражения током. Мебель и напольное покрытие рекомендуется закрыть защитной пленкой или тканью для предотвращения загрязнения строительным мусором.
Подготовка точек подключения

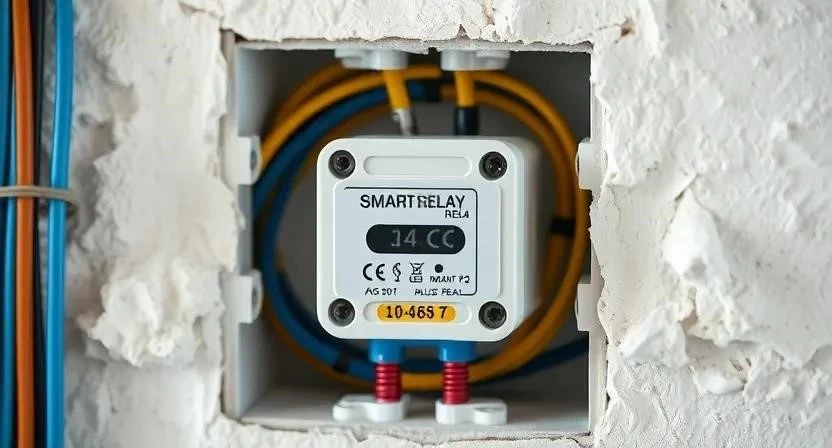

Работа начинается с демонтажа старых выключателей и розеток. После извлечения механизмов проверяется целостность изоляции проводов; при обнаружении трещин или потертостей их необходимо заизолировать. Подрозетники очищаются от пыли и остатков старого монтажа. Важно убедиться, что в коробке достаточно свободного места для размещения модуля реле.
Пример из опыта: Однажды при демонтаже старого выключателя я обнаружил, что провода внутри подрозетника были перебиты. Своевременная замена участка кабеля помогла избежать короткого замыкания после установки умного реле.
Технология установки системы
Процесс внедрения автоматизации разделен на последовательные этапы, которые необходимо соблюдать для обеспечения безопасности.
- Выбор протокола связи (Zigbee vs Wi-Fi) — 30 мин.
- Установка центрального шлюза — 15 мин.
- Анализ схемы подключения выключателя (с нулем или без) — 20 мин.
- Монтаж умного реле в подрозетник — 15 мин.
- Подключение фазы и нагрузки к реле — 20 мин.
- Подключение управляющего выключателя — 10 мин.
- Фиксация устройства и установка декоративной панели — 10 мин.
- Повторение процесса для всех точек — зависит от количества.
- Первичное включение питания и проверка работы — 10 мин.
- Сопряжение устройств с приложением — 30 мин.
- Настройка базовых сценариев — 40 мин.
- Тестирование системы под нагрузкой — 20 мин.
| Этап | Время | Особенности |
|---|---|---|
| Анализ проводки | 20 мин. | Поиск нейтрального провода |
| Монтаж реле | 15 мин. | Размещение в подрозетнике |
| Коммутация | 30 мин. | Использование клемм WAGO |
| Синхронизация | 30 мин. | Привязка к шлюзу/приложению |
| Тестирование | 20 мин. | Проверка всех сценариев |
Пример из опыта: В одной из комнат подрозетник оказался слишком мал. Пришлось использовать специальный расширитель, чтобы реле не сжимало провода, что могло привести к перегреву.
Технические особенности и ограничения
Температурный режим в распределительном щитке должен оставаться в пределах нормы, чтобы избежать перегрева контроллеров. Глубина подрозетников критически важна: стандартные 45 мм могут быть недостаточны для некоторых моделей реле. Следует проверять совместимость используемых ламп с функцией диммирования. Помехи сигнала часто возникают из-за толстых бетонных стен или металлических экранов.
Типичные ошибки при монтаже
Новички часто допускают промахи, которые приводят к нестабильной работе системы или выходу оборудования из строя.
- Попытка подключить реле с нейтралью там, где этот провод отсутствует.
- Перегрузка линии подключением слишком мощных потребителей к одному модулю.
- Неправильный выбор протокола (например, Wi-Fi при большом количестве устройств).
- Отсутствие заземления в схеме подключения.
- Неплотная затяжка контактов в клеммниках.
Пример из опыта: При установке Wi-Fi реле в каждой комнате роутер клиента перестал держать соединение. Переход на Zigbee-шлюз решил проблему, так как устройства создали стабильную ячеистую сеть.
Финансовые расчеты
Стоимость внедрения зависит от количества точек управления и выбранного бренда оборудования.
| Объект | Материалы | Работа мастера | |
|---|---|---|---|
| Одна комната | 5 000 руб. | 3 000 руб. | 8 000 руб. |
| Кухня | 7 000 руб. | 4 000 руб. | 11 000 руб. |
| Гостиная | 8 000 руб. | 5 000 руб. | 13 000 руб. |
| Коридор/САН | 4 000 руб. | 3 000 руб. | 7 000 руб. |
| Вся квартира | 24 000 руб. | 15 000 руб. | 39 000 руб. |
| Статья расходов | Своими руками | С мастером | Экономия |
|---|---|---|---|
| Комплектующие | 24 000 руб. | 24 000 руб. | 0 руб. |
| Монтаж | 0 руб. | 15 000 руб. | 15 000 руб. |
| Настройка | 0 руб. | 3 000 руб. | 3 000 руб. |
| Инструменты | 2 000 руб. | 0 руб. | -2 000 руб. |
| 26 000 руб. | 42 000 руб. | 16 000 руб. |
Эксплуатация и обслуживание
После завершения монтажа необходимо регулярно обновлять прошивки устройств через приложение для повышения стабильности. Раз в год рекомендуется проверять затяжку контактов в подрозетниках. Эксплуатация умных реле должна осуществляться строго в рамках заявленной производителем мощности.
Другие способы автоматизации
Существуют альтернативы для тех, кто не хочет вмешиваться в проводку. Беспроводные выключатели наклеиваются на стену и работают через шлюз. Умные лампочки позволяют управлять светом без замены реле, хотя требуют постоянного питания. Системы с поверхностным монтажом исключают необходимость работы с подрозетниками.
Ответы на частые вопросы
Нужен ли нейтральный провод для любого умного реле?
Нет, существуют специальные модели реле, которые работают без нейтрали.
Будет ли работать свет, если пропадет интернет?
Да, физические выключатели продолжат управлять освещением в обычном режиме.
Можно ли использовать старые выключатели?
Да, умное реле устанавливается за существующим выключателем, сохраняя его функционал.
Безопасно ли ставить реле в глубокий подрозетник?
Безопасно, более того, глубокий подрозетник обеспечивает лучшую вентиляцию устройства.
Какой протокол лучше: Zigbee или Wi-Fi?
Zigbee предпочтительнее для большого количества устройств, так как он стабильнее и не перегружает роутер.
Сколько устройств можно подключить к одному шлюзу?
Обычно от 50 до 100 устройств, в зависимости от технических характеристик шлюза.
Можно ли автоматизировать старые радиаторы отопления?
Да, это реализуемо с помощью установки умных термостатов.
