Тепловые насосы: недостатки, преимущества, проблемы и выгоды, виды тн

На что смотреть при обустройстве такого отопления?

Существует большое количество различных модификаций тепловых насосов, предназначенных для помещений любого назначения и размера, а также работающих в разных условиях. Оборудование предназначено для отапливания домов общей площадью 50 до 150 квадратных метров.

Ориентир №1 – жесткость воды

Качество воды скважины или водоема играет важную роль при выборе оборудования. Не все модели способны работать на жесткой воде, содержащей большое количество марганца и железа.

Высокая концентрация этих элементов вредит системе – на трубах быстрее образовывается коррозия, что ведет к уменьшению КПД оборудования и сроков его эксплуатации.

Поэтому перед покупкой теплового насоса берут пробу воды и делают ее анализ на наличие этих и других микроэлементов – сероводорода, аммиака, хлора и т.д. Обычно если в пруду температура превышает +13 градусов, то с большей долей вероятности в воде много ионов железа и марганца.

Таким образом, тепловой насос вода-вода подбирается с учетом жесткости воды. Есть системы, элементы которой максимально защищены от коррозии, но стоят они дороже.

Ориентир №2 – режим работы

Тепловой насос может использоваться в качестве единственного источника тепла или взаимодействовать с другими системами

Поэтому перед выбором модели важно определить, в каком режиме устройство будет работать

• Моновалентный. Приборы обладают большой мощностью, подходят для отапливания дома.
• Бивалентный. Менее производительные устройства, дополняют основное обогревательное оборудование.

Для сооружения автономной системы с основным нагревательным агрегатом вода-вода, нужен моновалентный тип.

Ориентир №3 – мощность насоса

Мощность – важный показатель при выборе теплового насоса, так как от него зависит производительность системы. Чем выше мощность, тем выше КПД оборудования, но и расход электроэнергии больший.

Производительность теплового насоса вода-вода подбирается, исходя из реальных потребностей

При выборе устройства с недостаточной мощностью эффективность системы упадет в случае, если теплопотери дома превысят количество отдаваемой системой энергии. Тепловой насос может работать круглосуточно, но эффекта от него не будет из-за понижения температуры воды.

Когда теплопотери постройки ниже, чем теплоотдача системы, то насос обычно автоматически запускается на несколько минут, нагревает воду до установленной температуры, транспортирует ее по системе. После чего выключается до момента, когда температура понизится на несколько градусов. Затем цикл повторяется.

Ориентир №4 – функцинал конкретной модели

Тепловые насосы могут обладать дополнительными функциями, это:

• Система автоматического управления, которая позволит регулировать микроклимат помещения по вкусу. Управление обычно осуществляется с помощью дистанционного пульта.
• Функция нагрева воды для горячего водоснабжения.
• Шумоизоляционный корпус.
• Возможность подключения к другим системам отопления, солнечным коллекторам, что сделает оборудование для обогрева полностью автономным.

Длительность эксплуатации тепловых насосов вода-вода обычно превышает 30 лет.

Не менее важным при выборе оборудования считают стоимость установки и монтажа.

Виды агрегатов

Наглядное представление о вариантах устройства тепловых насосов представляет их классификация по виду теплоносителя на внешнем и внутреннем контурах конструкции. Получать энергию устройство может из:

• грунта;
• воды (водоём или источник);
• воздуха.

Внутри дома полученная тепловая энергия может использоваться в системе отопления, а также для подогрева воды или для кондиционирования воздуха. Поэтому различают несколько видов тепловых насосов в зависимости от сочетания этих элементов и функций.

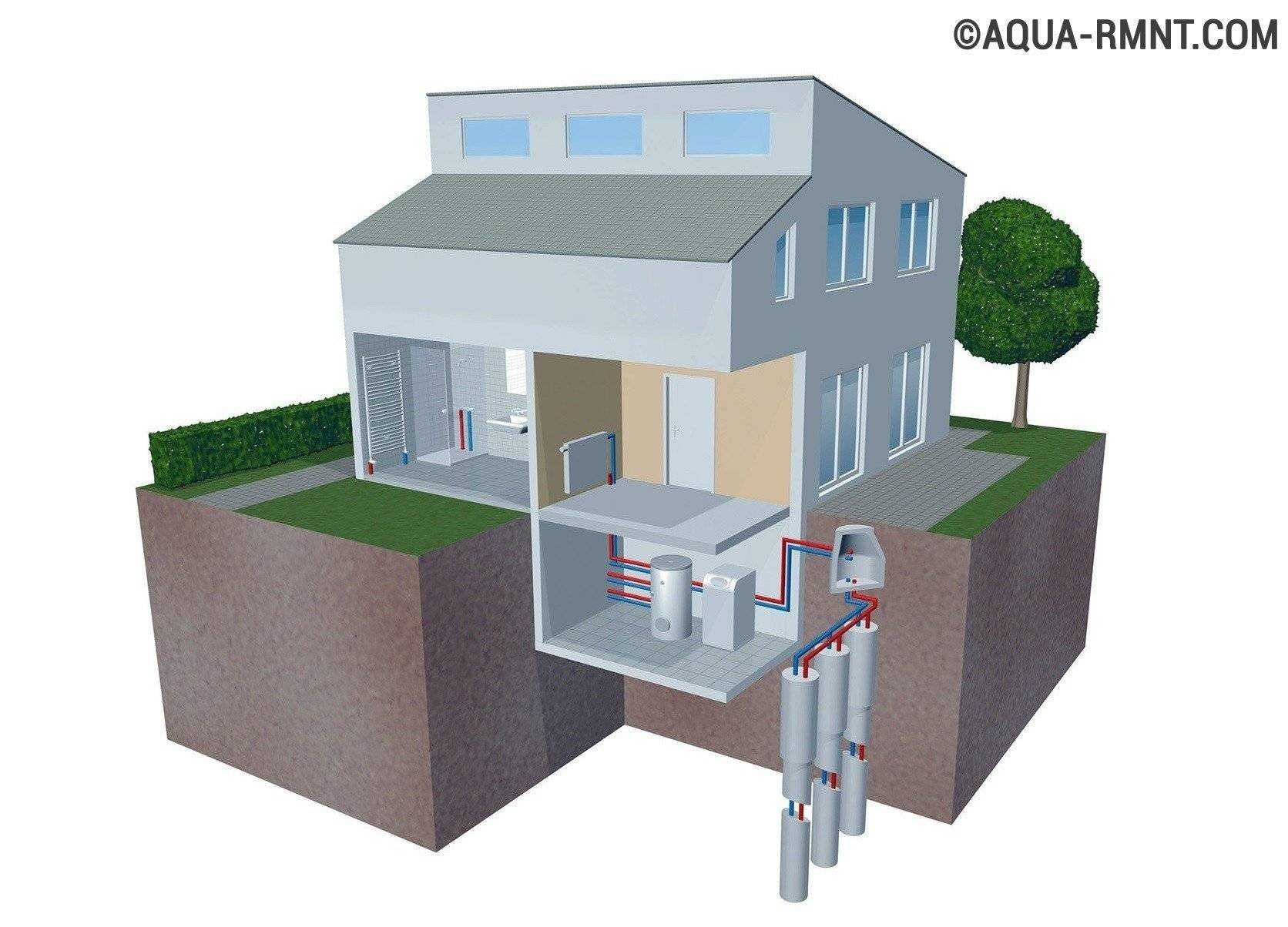

Система «грунт-вода»

Получение тепла из грунта считается одним из самых эффективных для этого типа альтернативного отопления, поскольку уже примерно в пяти метрах от поверхности температура грунта остаётся достаточно постоянной, мало подвержена изменениям погодных условий.

В геотермальном тепловом насосе используют специальные теплопроводящие зонды

В качестве теплоносителя на внешнем контуре используется специальная жидкость, которую принято называть рассолом. Это экологически безопасный состав.

Наружный контур теплового насоса типа «грунт-вода» выполняют из пластиковых труб. Разместить их в грунте можно горизонтально или вертикально. В первом случае могут понадобиться работы на значительной площади, от 25 до 50 кв. м на каждый киловатт мощности насоса. Площади, отведённые под устройство горизонтального коллектора, нельзя использовать для сельскохозяйственных нужд. Здесь допустима только разбивка газона или высадка однолетних цветущих растений.

Для сооружения вертикального коллектора понадобится ряд скважин глубиной 50-150 метров. Поскольку температура грунта на такой глубине выше и устойчивее, такой геотермальный тепловой насос считается более эффективным. Для передачи тепла в этом случае используются специальные глубинные зонды.

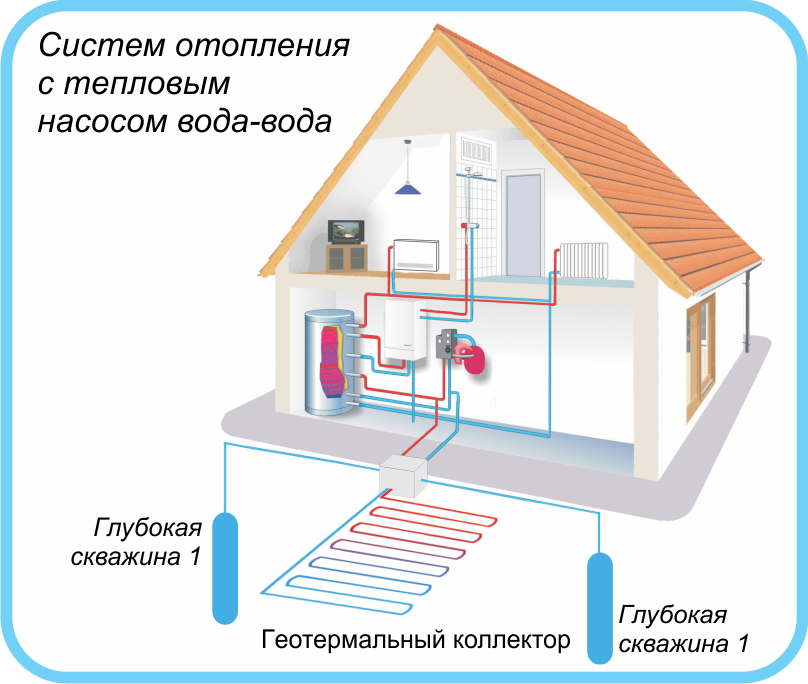

Насос «вода-вода»

Не менее эффективным выбором может стать тепловой насос вода вода, поскольку на большой глубине температура воды остается достаточно высокой и постоянной. В качестве источника низкопотенциальной тепловой энергии могут использоваться:

• открытые водоёмы (озёра, реки);

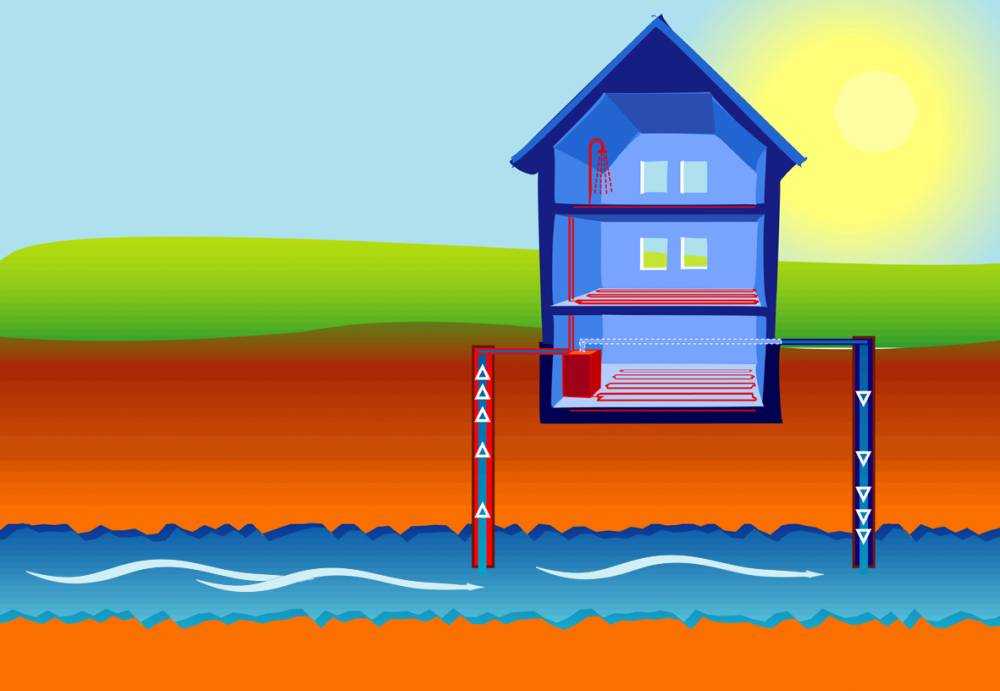

• грунтовые воды (скважины, колодцы);
• сточные воды промышленных технологических циклов (обратное водоснабжение).

Принципиальных отличий в конструкции теплонасосов «грунт-вода» или «вода-вода» не имеется. Наименьших затрат потребует сооружение теплонасоса, использующего энергию открытого водоёма: трубы с теплоносителем нужно снабдить грузом и погрузить в воду. При использовании потенциала грунтовых вод понадобится более сложная конструкция. Может потребоваться сооружение дополнительного колодца для сброса воды, которая проходит через теплообменник.

Использование теплового насоса вода-вода в открытом водоеме может быть очень выгодным

Универсальный вариант «воздух-вода»

По эффективности тепловой насос воздух вода уступает другим моделям, поскольку в холодное время года мощность его ощутимо снижается. Однако для его монтажа не требуется сложных работ по выемке грунта или по сооружению глубоких скважин. Нужно только выбрать и установить подходящее оборудование, например, прямо на крыше дома.

Тепловой насос воздух-вода можно установить без масштабных монтажных работ

Несомненным преимуществом этой конструкции является способность повторно использовать тепло, которое покидает обогреваемые теплонасосом помещения с отработанным воздухом или водой, а также в виде дыма, газа и т. п. Чтобы компенсировать недостаток мощности воздушного теплонасоса в зимний период, следует предусмотреть варианты альтернативного отопления.

Наименее затратным вариантом может стать тепловой насос воздух-воздух, для сооружения которого не нужны сложные работы по созданию традиционной системы водяного отопления в помещениях.

5 основных выгод для владельцев установок

К преимуществам систем обогрева с тепловыми насосами относят такие:

1. Экономическая эффективность. При затратах 1 кВт электрической энергии можно получить 3-4 кВт тепловой. Это усредненные показатели, т.к. коэффициент преобразования тепла зависит от типа оборудования и особенностей конструкции.
2. Экологическая безопасность. При работе тепловой установки в окружающую среду не попадают продукты сгорания или другие потенциально опасные вещества. Оборудование озонобезопасно. Его применение позволяет получить тепло без малейшего вреда для экологии.
3. Универсальность применения. При установке систем отопления, работающих от традиционных источников энергии, владелец дома попадает в зависимость от монополистов. Солнечные батареи и ветрогенераторы не всегда рентабельны. Зато тепловые насосы можно устанавливать где угодно. Главное – правильно выбрать тип системы.
4. Многофункциональность. В холодное время года установки отапливают дом, а в летнюю жару способны работать в режиме кондиционеров. Оборудование применяют в системах ГВС, подключают к контурам теплых полов.
5. Безопасность эксплуатации. Теплонасосам не требуется топливо, при их работе не выделяются токсичные вещества, а предельная температура узлов оборудования не превышает 90 градусов. Эти отопительные системы не опаснее холодильников.

Идеальных приборов не существует. Тепловые насосы надежны, долговечны и безопасны, но их стоимость напрямую зависит от мощности.

Качественное оборудование для полноценного обогрева и горячего водоснабжения дома 80 м.кв. обойдется примерно в 8000-10000 евро. Самоделки маломощны, их можно использовать для отопления отдельных комнат или подсобных помещений.

Эффективность установки зависит от теплопотерь дома. Оборудование имеет смысл устанавливать только в тех зданиях, где обеспечен высокий уровень изоляции, а показатели теплопотерь не выше 100 Вт/м.кв.

Теплонасосы способны прослужить 30 лет и более. Особенно рентабельно их применение для ГВС, а также в комбинированных отопительных системах, включающих теплые полы.

Оборудование надежно и редко ломается

Если оно самодельное, то важно подобрать качественный компрессор, лучше всего – от холодильника или кондиционера проверенной марки

Как сделать тепловой насос «воздух-воздух» своими руками

Высокие цены на приобретение и сервисное обслуживание тепловых насосов побуждают пользователей изготавливать устройства с нужными параметрами своими руками. Для этого надо обладать определенными навыками и знаниями, но для людей подготовленных такая задача не составляет значительных затруднений.

Порядок действий состоит из трех этапов:

• подготовка, приобретение всех материалов, деталей или готовых узлов конструкции
• сборка теплового насоса
• запуск, настройка

Создание рабочего чертежа

Первый этап требуется для того, чтобы обзавестись всеми необходимыми материалами, но основная задача — создание рабочего чертежа. Необходимо тщательно продумать конструкцию и способы соединения всех узлов и деталей, предусмотреть удобство обслуживания и ремонта, другие рабочие моменты. Опытные мастера рекомендуют приступать к работе только после прояснения всех неясных моментов, чтобы не действовать наобум.

Сборка насоса

Второй этап — собственно создание теплового насоса. Его конструкция состоит из двух теплообменников практически одинаковой конструкции, разница только в размерах змеевиков. Для создания змеевиков используется медная трубка, которую наматывают на трубу или любую оправку цилиндрической формы. Змеевики устанавливаются в кожухи, которые продуваются вентиляторами. Получается два теплообменника, действующих по принципу калорифера.

• Один из них (испаритель) обдувается наружным воздухом, отдающим тепловую энергию.
• Второй — конденсатор, по нему проходит горячий фреон.

При обдуве потоком воздуха создается теплый поток, поступающий в жилые помещения.

Между выходным патрубком испарителя и входным штуцером конденсатора устанавливается компрессор. Выход конденсатора и вход испарителя соединяются дросселем, обеспечивающим падение давления на испарителе. Если нет опыта создания холодильных систем, в этом вопросе следует обратиться к профессионалу.

Запуск

Третий этап состоит из пробного запуска, проверки работоспособности и настройки системы. Рекомендуется установить блок управления (подойдет блок от кондиционера), позволяющий регулировать работу системы во время эксплуатации. Все элементы теплового насоса следует спрятать в кожухи или корпуса, защищающие систему от механических повреждений и, в особенности, от обледенения.

Обслуживание

Обслуживание системы необходимо производить регулярно. Требуется очистка от пыли, осмотр соединений, в особенности — стыков трубок, фитингов и прочих элементов. Необходимо следить за состоянием вентиляторов, вовремя смазывать их и очищать лопасти от пыли, чтобы поток воздуха не уносил в жилое помещение мелкую взвесь из твердых частиц и пыли.

Критерии выбора

На первый взгляд кажется сомнительной необходимость трудоемкой укладки на дно водоема нескольких сотен метров пластиковых труб или еще более затратного бурения скважин для ТН типа вода-вода. Ведь существуют системы типа воздух-воздух. Там внешний коллектор вообще отсутствует. Например, у очень качественного японского инверторного ТН воздух-вода производства компании Mitsubishi Heavy .

Все просто — плотность воды в 800 раз больше, чем воздуха. И тепла тоже. Поэтому эффективность и экономика у водяных систем всегда будет больше, чем у Мицубиси .

Расчет мощности

Для предварительных расчетов обычно используют упрощенную формулу: на 10 м2 отапливаемого здания требуется 700 Ватт тепла. Тогда для дома площадью 250 м2 нужно купить тепловой насос вода-вода мощностью 175 кВт.

Для обеспечения горячего водоснабжения итоговую цифру нужно увеличить на 15 %.

При этом не учитывается большая разница между климатическими зонами, например, Крыма и Московской области. Теплопотери внешних ограждающих конструкций разных зданий тоже сильно отличаются. Есть другие факторы, которые обязательно надо учитывать в расчете. Это могут сделать только специалисты.

Виды тепловых насосов

По источнику сбора тепла выделяют следующие виды тепловых насосных агрегатов;

1. Грунт – вода;
2. Вода – вода;
3. Вода – воздух;
4. Воздух – воздух.

 Первый вариант  устройства – наиболее распространенный. Это обусловлено отсутствием водоемов, глубоким залеганием грунтовых вод, грунт же присутствует везде. Внешний контур выполняется из полимерных труб, укладывается двумя способами. При горизонтальном размещении сеть трубопроводов укладывают на площади до 50 квадратных метров на глубину, превышающую точку промерзания грунта. При вертикальном расположении труб они монтируются в шурфы до 100 метров глубиной. Собранное тепло передается теплоносителю водяного отопления.

 Второй вариан т реализуется расположением контура сбора тепла в водоемах или скважинах грунтовых вод. Эффективность его несколько ниже, применение обусловлено наличием водного источника теплоты сниженного потенциала.

Конфигурацией теплового насоса типа «вода источника – вода системы отопления» является модель «вода – воздух». В этом случае тепловой поток передается системе воздушного отопления объекта – воздух нагревается в калорифере приточной установки вентиляции, распределяется по отдельным помещениям через воздуховоды.

 Последний вид  насоса отопления – система «воздух – воздух». Эта конфигурация встречается реже других. Причиной этого является низкая температура окружающего воздуха, модель может реализовать свой принцип работы в южных регионах в весенний (осенний) период.

Как подобрать тепловой отопительный насос воздух-вода

Правильно выбрав тепловой насос для отопления дома воздух-вода, можно раз и навсегда решить вопрос обогрева жилых и промышленных помещений. Подбор подходящей тепловой станции выполняют следующим образом:

• Тип корпуса – производители предлагают две базовых конструкции. Низкотемпературный моноблочный тепловой насос типа воздух-вода примечателен тем, что в помещении не устанавливается никакого оборудования, все необходимые узлы расположены на улице (либо в отдельном изолированном помещении). В дом входит только подающий и обратный трубопровод отопления.
  Сплит – системы, больше предназначены для бытового использования. Внешний блок устанавливается на улице и подключается к емкости накопителю. Разогретый фреон разогревает конденсатор, который методом косвенного нагрева передает тепло жидкости, используемой в качестве теплоносителя.
• Функциональные возможности – некоторые модели предназначены для подключения только к системе водяного обогрева здания. Применение других теплонасосов воздух-вода, подходит для отопления и горячего водоснабжения.
• Зависимость производительности от температуры окружающей среды – бытовые модели обычно ограничены температурой от +45°С до -15°С, можно приобрести оборудование, способное вырабатывать тепловую энергию даже при -25-32°С. Эффективность системы отопления дома с ТН воздух – вода, напрямую зависит от этого параметра.

Дополнительно, к параметрам при выборе, обращают внимание на мощность оборудования, компанию производителя, выпускающую теплонасос и себестоимость установки, включая проведение монтажных работ

Как сделать расчет необходимой мощности ТН воздух-вода

Существует два понятия, предварительный (в первом приближении) и проектный расчёт мощности. Первый можно выполнить самостоятельно, второй делает специализированное учреждение. В первом приближении, на каждый квадратный метр рассчитывают 70 Вт мощности ТН. Дальнейшие расчеты выполняют следующим образом:

1. Подсчитывают общую отапливаемую площадь.
2. Умножают полученную сумму на 0,7.
3. Полученный результат будет соответствовать минимально необходимой мощности оборудования.

Чтобы обеспечить максимальную экономичность отопления дома с помощью теплового насоса системы воздух-вода, потребуется грамотная проектная документация и квалифицированное выполнение монтажных работ.

Производители тепловых насосов отопления воздух-вода

Буквально 10 лет назад, на рынке предлагались всего несколько моделей тепловых насосов. Сегодня выбор стал намного больше. Ведущие немецкие производители, российские, японские и китайские компании, выпускают оборудование, с той или иной долей теплоэффективности.

Судя по отзывам покупателей, наиболее востребованными являются насосы следующих компаний:

• Viessmann – более 30 лет занимается выпуском тепловых насосов. С тех пор, продукция компании существенно изменилась. Были учтены пожелания потребителей, внедрены новые технологии. В ТН Viessmann используется инновационная автоматика, полностью регулирующая весь процесс работы, оптимизирующая процесс обогрева, в согласии с погодными условиями.
• Buderus – модели отличаются высокой производительностью. Предназначены для бытового и промышленного применения. Полностью соответствуют особенностям отечественной эксплуатации. В серии Buderus предлагаются насосы для обогрева площади до 500 м² и выше.
• Stiebel Eltron – еще одна немецкая компания, пользующаяся неизменным спросом у отечественного потребителя. В качестве достоинств можно выделить большой ассортимент предлагаемого оборудования, функциональность устройств и возможность подбора по индивидуальным запросам. Модели Stiebel Eltron имеют высокий уровень СОР и отличаются экономичностью.
• Heliotherm – австрийские теплонасосы, имеющие один из лучших показателей СОР среди всего термального оборудования. Имеют официальное представительство в РФ, что во многом облегчает монтаж, обслуживание систем и выполнение гарантийных обязательств. Теплонасосами Heliotherm оснащены более 15 000 различных объектов.

Стоимость установки ТН воздух-вода

Последние модели тепловых насосов обойдутся в 160-1200 тыс. руб. Цена варьируется, в зависимости от производителя. На стоимость сильно влияет «раскрученность» бренда. Китайские модели, имеют меньшую цену, но и уступают по надежности и показателям СОР.

Монтаж теплонасосов воздух-вода обычно входит в стоимость. Большинство производителей, дополнительно, бесплатно делают проект и предоставляют другие услуги по обслуживанию. Рассчитать полную стоимость, включая покупку ТН и его установку можно с помощью он-лайн калькуляторов.

Особенности тепловой системы воздух-вода

Тепловой насос, которому посвящена эта статья, в отличие от других модификаций подобного устройства (в частности, вода-вода и грунт-вода), обладает рядом достоинств:

• экономит электричество;
• для установки не потребуются масштабные земельные работы, бурение скважин, получение специальных разрешений;
• если подключить систему к солнечным батареям, то можно обеспечить полную ее автономность.

Веское преимущество тепловой системы, извлекающей энергию ветра и передающей ее воде, заключается в стопроцентной экологической безопасности.

Перед тем, как приступать к конструированию насоса, необходимо выяснить, в каких случаях система проявляет себя максимально эффективно, а когда ее использование нецелесообразно.

Тепловая насосная система, извлекающая энергию из воздушной массы, может использоваться для подогрева всех видов теплоносителей, применяющихся на территории СНГ: воды, воздуха, пара

Специфика применения и работы

Тепловой насос продуктивно работает исключительно в температурном диапазоне от -5 до +7 градусов. При температуре воздуха от +7 система будет вырабатывать больше тепла, чем необходимо, а при показателе ниже -5 – недостаточно для обогрева. Это связано с тем, что концентрированный фреон, находящийся в конструкции, закипает при температуре -55 градусов.

Теоретически система может вырабатывать тепло и в 30-градусный мороз, но его будет недостаточно для обогрева, ведь теплопроизводительность напрямую зависит от разности температуры кипения хладагента и температуры воздуха.

Поэтому жителям Северных регионов, где холода наступают раньше, эта система не подойдет, а в домах Южных областей она сможет эффективно прослужить несколько холодных месяцев.

Если в помещении установлены стандартные батареи, то тепловой насос будет работать менее эффективно. Лучше всего устройство воздух-вода сочетается с конвекторами и иными радиаторами с большой площадью, а также с системами «теплый пол», «теплые стены» водного типа.

Также само помещение должно быть хорошо утеплено снаружи, обладать встроенными многокамерными окнами, обеспечивающими лучшую теплоизоляцию, чем обычные деревянные или пластиковые.

Тепловой насос лучше всего взаимодействует с водяной системой «теплый пол», не требующей нагрева теплоносителя свыше 40 – 45º С

Самодельный тепловой насос сможет эффективно обогревать дома площадью до 100 кв. м и гарантировано выдавать мощность в 5 кВт. Следует понимать, что фреон невозможно залить достаточно качественно в конструкцию, созданную в бытовых условиях, поэтому следует рассчитывать на температуру его кипения до -22 градусов.

Устройство домашней сборки идеально подойдет для снабжения теплом гаража, теплицы, подсобных помещений, небольшого частного бассейна и др. Система обычно используется в качестве дополнительного обогрева.

Электрокотел или иное традиционное оборудование для отопительного сезона потребуется в любом случае. Во время сильных морозов (-15-30 градусов) тепловой насос рекомендуется выключать, чтобы избежать растрат электроэнергии, ведь в этот период его эффективность составляет не больше 10%.

Тепловые насосы поставляют достаточное количество энергии для обогрева воды в крытых частных бассейнах (+)

Принцип действия системы

Рабочее вещество в конструкции – воздух. Через наружный блок, устанавливающийся на улице, кислород по трубам поступает в испаритель, где взаимодействует с хладагентом.

Фреон под действием температуры становится газообразным (поскольку закипает при -55 градусах) и в нагретом виде под давлением поступает в компрессор. Устройство сжимает газ, тем самым увеличивая его температуру.

Горячий фреон поступает в контур накопительного бака (конденсатора), где происходит отдача тепла воде, которую впоследствии можно использовать для организации отопления и ГСВ. В конденсаторе фреон лишается только части своего тепла, и все еще находится в газообразном состоянии.

Проходя через дроссель, хладагент распрыскивается, в результате чего его температура понижается. Фреон становится жидким и в таком виде переходит в испаритель. Цикл повторяется.

На рисунке схематически показана реализация принципа элементарного теплового насоса, разделенного компрессором и расширителем на два контура – высокого и низкого давления

Желающим самостоятельно соорудить тепловой насос из бросовых материалов и отслужившей техники, к примеру, из старого холодильника, поможет информация, изложенная в рекомендуемой нами статье.

Устройство теплового насоса

Принцип действия давно известен. Есть три замкнутых герметичных контура — внутридомовой, компрессорный, внешний.

Основные компоненты:

1. Система отопления. Оптимально применить теплые полы. Дополнительная опция — горячее водоснабжение.
2. Конденсатор. Передает энергию, собранную вовне, от хладагента (обычно фреон) к теплоносителю (вода) отопления.
3. Испаритель. Отбирает тепловую энергию у теплоносителя (например, этиленгликоль), циркулирующего во внешнем контуре.
4. Компрессор. Перекачивает хладагент от испарителя, переводя его из газообразного в жидкое состояние, повышая давление и охлаждая в конденсаторе.
5. Расширительный клапан. Устанавливается испарителем. Регулирует поток хладагента.
6. Внешний контур. Укладывается на дно водоема или опускается в скважины.
7. Насосы внутреннего и внешнего контура.
8. Автоматика. Управляет системой по заданной величине обогрева помещения и изменений температуры наружного воздуха.

Внешний контур в пруду неподалеку от здания выглядит таким образом.

Коллектор эффективен круглогодично. Зимой на глубине более 3-х метров температура воды достаточна для нагрева.

После испарителя хладагент проходит компрессор , где его давление и температура увеличиваются. Потом в конденсаторе отдает тепло системе отопления.

Затем хладагент проходит дроссель, где резко падает давление вследствие расширения. При переходе в газообразное состояние почти мгновенно температура хладагента сильно уменьшается. Этот процесс можно ощутить на практике при заправке газовой зажигалки из баллончика со сжиженным газом. Значительный температурный перепад способствует эффективному поглощению тепла хладагентом из внешнего контура.

Есть вариант с разомкнутым коллектором. Возможен, когда вода хорошего качества. Тогда системе и насосу не угрожает заиливание, отложение солей жесткости, ускоренная коррозия.

Такие теплогенераторы получили практическое применение только после энергетических кризисов 70-х годов прошлого столетия.

До тех пор их развитие тормозила относительная дешевизна энергоносителей — нефти, газа и т. п. Кроме того, несовершенство технологий сдерживало массовое внедрение инновации.

Принцип действия

Название «тепловой насос» характеризует работу данного устройства максимально точно.

Действительно, этот агрегат цикл за циклом как бы выкачивает тепловую энергию, причем извлекаться она может из довольно холодной по нашим меркам среды, которая называется низкопотенциальным источником.

Под этим термином обычно подразумевают грунт на глубине более 2-х метров, прохладный зимний воздух и даже укрытый ледяной коркой водоем.

Рассмотрим работу этого технического чуда поэтапно:

1. В среду-источник помещается контур из труб, по которому циркулирует антифриз или раствор соли. За время обхода контура теплоносителю сообщается температура примерно в +5 – +7 градусов.
2. Далее теплоноситель поступает к испарителю ТН, в котором находится особое вещество – хладагент. Чаще всего в этом качестве выступает фреон. За счет теплообмена хладагент нагревается до тех же +5 – +7 градусов. При этом он переходит в газообразное состояние, поскольку закипает при температуре около -10 градусов.
3. Теперь происходит самое интересное: хладагент перекачивается компрессором в конденсатор, где сжимается под большим давлением, вследствие чего его температура увеличивается до 70 – 80 градусов. Конденсатор омывается водой, циркулирующей в отопительной системе. Она нагревается, а затем передает тепловую энергию радиаторам.
4. Через редукционный клапан хладагент порциями сбрасывается в испаритель, где он расширяется и остывает. При этом его температура становится ниже исходных 5-ти градусов, ведь часть внутренней энергии была передана рабочей среде отопительного контура на предыдущем этапе. Снова происходит нагрев от контакта с рассолом, испарение, закачка компрессором в конденсатор – и так по кругу.

Принцип действия теплового насоса

Из вышеприведенного описания становится понятным, что для работы ТН необходимы два теплообменника: в одном происходит передача тепловой энергии от наружного контура хладагенту, в другом – от хладагента воздушной или жидкой среде внутри дома.

Безопасность и экологичность

Тепловой насос — хорошее устройство, которое идеально подойдёт для обогрева здания в качестве вспомогательного источника тепла.

В качестве топлива в таком случае используются ресурсы окружающей среды, поэтому тепловой насос считается возобновляемым источником энергии.

Главные преимущества — безопасность и экологичность, поскольку для эксплуатации не используется сжигание газа или угля.

Такой прибор не навредит человеку и окружающей среде, но использовать его следует с умом, поскольку в ряде случаев применение этого прибора может быть нецелесообразно с инженерной или экономической точки зрения.
