Основы работы светодиодных систем

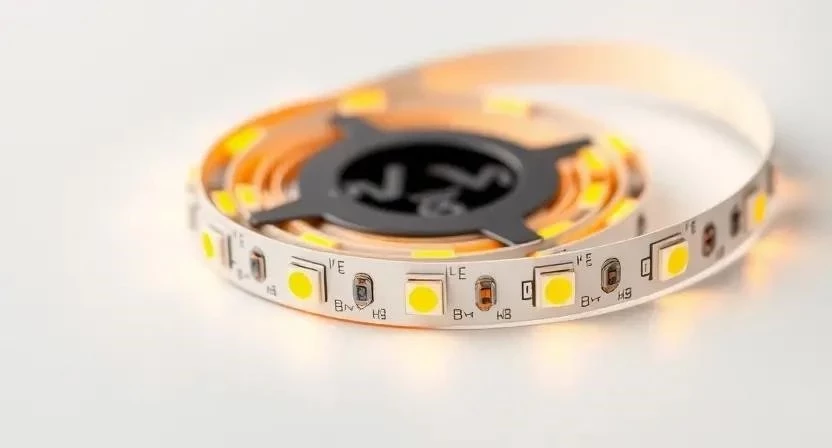

Принцип работы LED-лент основан на последовательном и параллельном соединении светодиодов, которые питаются постоянным током. Модели на 12 вольт являются наиболее распространенными и часто применяются для локальной подсветки небольших зон. Варианты на 24 вольта разработаны для более масштабных проектов, где требуется передача энергии на значительные расстояния. В современном ремонте обе системы используются для создания контурного света, подсветки ниш и потолков, обеспечивая мягкое и равномерное заполнение пространства.
Технические параметры и различия
Разница между 12в и 24в лентой заключается в силе тока при одинаковой мощности. При повышении напряжения сила тока снижается, что позволяет использовать провода с меньшим сечением без риска значительных потерь. Мощность светодиодной ленты напрямую влияет на световой поток, однако при 12В просадка света становится заметной уже через несколько метров.
- Световой поток (люмены на метр)
- Цветовая температура (кельвины)
- Степень защиты (IP-рейтинг)
- Тип используемого светодиода (чип)
- Потребляемая мощность на один метр
- Ширина печатной платы
- Тип клеевого слоя
- Интервал резки ленты
| Параметр | Система 12В | Система 24В | Влияние на результат |
|---|---|---|---|
| Напряжение | 12 Вольт | 24 Вольта | Определяет выбор блока питания |
| Сила тока | Высокая | Низкая (в 2 раза) | Влияет на нагрев проводов |
| Падение напряжения | Заметно от 5 метров | Заметно от 10 метров | Снижение яркости в конце ленты |
| Сечение провода | Требуется большее | Достаточно меньшего | Упрощение монтажа проводки |
| КПД передачи | Средний | Высокий | Стабильность свечения |
Особенности монтажа и подключения

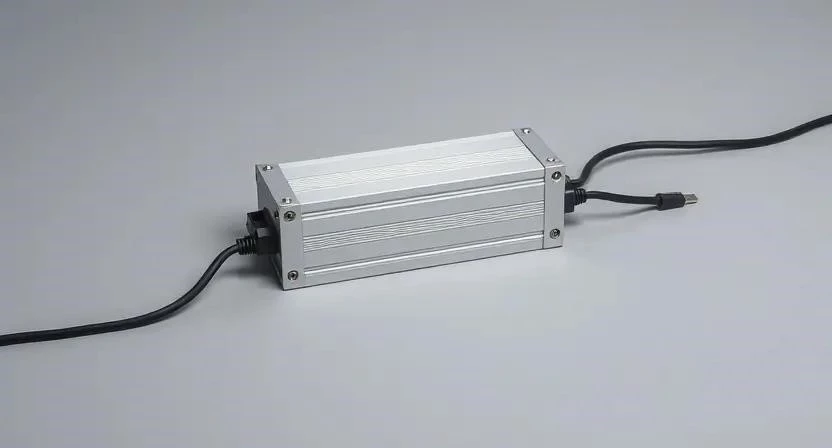

Монтаж светодиодной ленты на 12 вольт требует более тщательного подхода к выбору сечения проводов, чтобы избежать падения напряжения. При использовании 24-вольтовых систем подключение led ленты упрощается, так как потери энергии в линии минимальны. Блок питания для светодиодной ленты должен иметь запас мощности не менее 20% от общей нагрузки.
- Замер длины всех участков освещения.
- Установка алюминиевого профиля для светодиодной ленты.
- Разметка мест резки ленты по специальным меткам.
- Пайка соединительных проводов к контактам.
- Подключение линии к драйверу или блоку питания.
- Тестовое включение для проверки равномерности света.
- Окончательная фиксация ленты в профиле и установка рассеивателя.
Пример из практики: Однажды при установке 12-вольтовой ленты длиной 7 метров в один сегмент я использовал слишком тонкий провод. В итоге начало ленты светило ярко, а к концу яркость упала почти на 30%, что заставило переделывать всю схему с добавлением дополнительных линий питания.
Срок службы и эксплуатационные свойства
Стабильность работы светодиодов напрямую зависит от температуры их нагрева. Светодиодная лента 24 вольта меньше подвержена перегреву из-за более низкого тока, что положительно сказывается на долговечности кристаллов. При использовании 12-вольтовых систем на длинных участках часто наблюдается локальный перегрев в начале ленты, где ток максимален.
Пример из практики: В длинном коридоре (12 метров) я заменил 12-вольтовую систему на 24-вольтовую. Это позволило избавиться от необходимости ставить три разных блока питания, заменив их одним мощным устройством, при этом лента перестала греться в точках подключения.
Качество и эстетика освещения
Равномерность свечения по всей длине является главным критерием эстетики. Проблема затемнения концов наиболее остро стоит перед пользователями 12-вольтовых систем. Для достижения идеального результата в интерьере рекомендуется использовать профиль, который не только отводит тепло, но и рассеивает свет.
- Плотность светодиодов на метр
- Тип матового рассеивателя
- Глубина алюминиевого профиля
- Качество стабилизации блока питания
- Метод соединения отрезков (пайка или коннекторы)
- Выбор вольтажа под длину линии
- Коэффициент отражения поверхности стен
Финансовая сторона вопроса
Сравнение 12в и 24в по стоимости показывает, что сама лента на 12 вольт часто стоит дешевле. Однако общие затраты на расчет блока питания для ленты и кабельную продукцию могут оказаться выше из-за необходимости использовать более толстые провода и несколько драйверов для длинных линий.
| Элемент системы | Комплект 12В (10м) | Комплект 24В (10м) | Разница |
|---|---|---|---|
| Светодиодная лента | 3000 руб. | 3500 руб. | +500 руб. |
| Блок питания | 2500 руб. | 2800 руб. | +300 руб. |
| Провод (сечение) | 1200 руб. | 700 руб. | -500 руб. |
| Профиль и крепления | 4000 руб. | 4000 руб. | 0 руб. |
| 7700 руб. | 11000 руб. | +3300 руб. |
Пример из практики: Пытаясь сэкономить, я купил дешевый китайский блок питания для 12-вольтовой ленты без запаса по мощности. Через две недели работы блок вышел из строя из-за перегрузки, и мне пришлось покупать новый, более дорогой и надежный, что в итоге увеличило смету на 15%.
Преимущества и недостатки систем
Выбор между вольтажами зависит от конкретных условий эксплуатации и требуемой длины осветительного контура.
| Критерий | Светодиодная лента 12 вольт | Светодиодная лента 24 вольта |
|---|---|---|
| Доступность | Максимальная, продается везде | Высокая, но меньше ассортимента |
| Потери напряжения | Высокие на длинных участках | Низкие, стабильный свет |
| Требования к проводам | Толстый кабель для защиты от просадки | Стандартный тонкий кабель |
| Безопасность | Очень высокая | Высокая |
| Сложность подбора БП | Просто, много вариантов | Требует точного подбора вольтажа |
Критерии выбора под конкретные задачи
Для коротких отрезков до 5 метров оптимально использовать 12-вольтовые системы. В случаях с длинными линиями, такими как подсветка потолков по периметру или больших стен, рекомендуется светодиодная лента 24 вольта. Также вольтаж выбирается исходя из источника питания (например, в автомобилях стандартно 12В).
- До 3 метров — 12В (экономия и простота).
- От 3 до 7 метров — 24В (стабильность яркости).
- Свыше 7 метров — строго 24В (минимизация падения напряжения).
- Автомобильный интерьер — 12В (совместимость с бортовой сетью).
- Высокая мощность на метр — 24В (снижение нагрузки на контакты).
| Задача | Рекомендуемый вольтаж | Причина выбора |
|---|---|---|
| Подсветка полки (1-2м) | 12В | Простота монтажа, низкая цена |
| Парящий потолок (15м) | 24В | Отсутствие затемнения в концах |
| Подсветка зеркала (1м) | 12В | Компактность блока питания |
| Освещение витрины (5м) | 24В | Равномерный световой поток |
| Автомобильная подсветка | 12В | Прямое подключение к аккумулятору |
Советы профессионалов
Электрики рекомендуют всегда закладывать запас по мощности блока питания в 20-30%, чтобы устройство не работало на пределе и не перегревалось. Дизайнеры подчеркивают важность использования алюминиевых профилей даже для маломощных лент, так как это продлевает срок службы светодиодов в несколько раз. При планировании длинных линий освещения профессионалы советуют подавать питание с двух сторон ленты, что полностью нивелирует проблему падения напряжения даже в 12-вольтовых системах.
Ответы на частые вопросы
Можно ли подключать 12В ленту к блоку питания на 24В?
Нет, это приведет к мгновенному перегоранию светодиодов из-за избыточного напряжения.
Что делать, если 24В лента светит тускло в конце?
Необходимо организовать дополнительную подводку питания к концу ленты или использовать провод большего сечения.
Как рассчитать мощность блока питания?
Умножьте мощность одного метра ленты на общую длину и прибавьте 20% запаса.
Влияет ли вольтаж на цвет свечения?
Нет, вольтаж влияет только на передачу энергии, цвет зависит от типа светодиодов и контроллера.
Нужен ли контроллер для 24В ленты?
Если планируется диммирование или смена цветов, контроллер обязателен, при этом он должен поддерживать 24В.
Можно ли смешивать ленты 12В и 24В в одной комнате?
Можно, но для каждой группы потребуется свой блок питания соответствующего напряжения.
Какой провод лучше использовать для 12В системы?
Рекомендуется использовать медный многожильный провод с сечением не менее 0.75-1.5 мм² в зависимости от длины.
Чем опасен перегрев светодиодной ленты?
Перегрев приводит к деградации люминофора, из-за чего свет меняет оттенок или яркость падает.
