Схема подключения перекрестного выключателя для управления освещением из трех точек

Управление освещением из трех и более точек становится необходимостью в просторных домах, длинных коридорах или на лестничных маршах. Реализация такой системы требует понимания принципов коммутации и наличия специфического оборудования, состоящего из двух проходных и одного перекрестного механизмов. Монтаж всей линии занимает от 2 до 4 часов, а стоимость качественных комплектующих для стандартной комнаты начинается от 1500–2500 рублей. Грамотно составленная схема подключения перекрестного выключателя: пошагово и правильно выполненная работа гарантируют долговечность электропроводки и комфорт эксплуатации. Для успешного результата важно изучить последовательность соединения жил и строго соблюдать правила безопасности.

Основы электромонтажа и специфика устройств

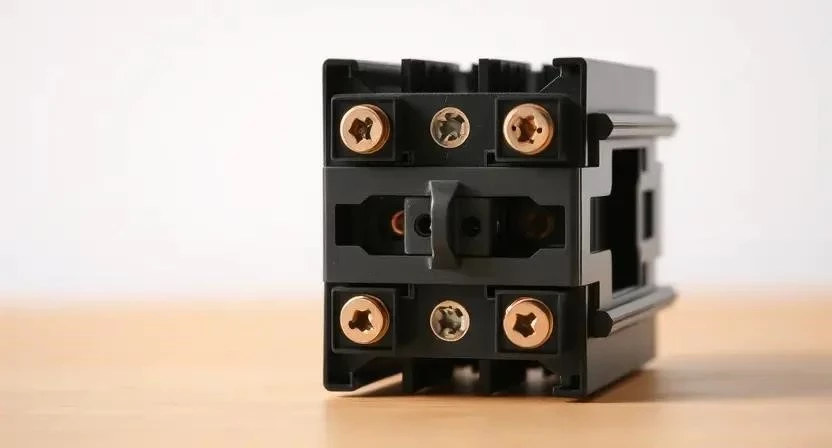

Перед началом работ важно уяснить, что перекрестный выключатель всегда устанавливается в разрыв между двумя проходными устройствами. Основное конструктивное отличие заключается в количестве контактов: у проходного их три, в то время как перекрестный имеет четыре клеммы для подключения. Электробезопасность является приоритетом, поэтому любые манипуляции проводятся только при полностью обесточенной сети. Понимание разницы между этими механизмами исключает риск короткого замыкания при сборке распределительной коробки. Расчет времени выполнения работ напрямую зависит от готовности штроб и сложности конфигурации конкретного помещения.

Необходимые материалы для монтажа

Для создания надежной системы управления светом из трех точек потребуется определенный набор электротоваров. Основу составляют сертифицированные механизмы и кабель с медными жилами в негорючей изоляции. Расход кабеля рассчитывается исходя из площади помещения и удаленности точек управления от распределительной коробки. В среднем на одну стандартную линию уходит около 15–20 метров провода сечением 1.5 мм².

• Проходные выключатели с тремя контактами (2 шт.)
• Перекрестный выключатель с четырьмя контактами (1 шт.)
• Кабель ВВГнг 3х1.5 для подвода питания и связи с проходными блоками
• Кабель ВВГнг 4х1.5 для подключения перекрестного механизма
• Монтажные коробки (подрозетники) для скрытой установки
• Распределительная коробка для коммутации всех линий
• Клеммники Wago для надежного и быстрого соединения жил
• Изоляционная лента и термоусадочные трубки для дополнительной защиты

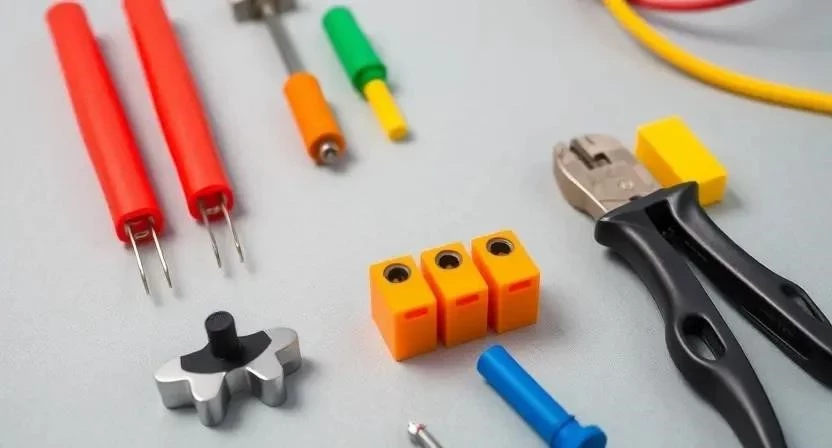

Необходимые инструменты для электромонтажа

Качественный ручной и электрический инструмент обеспечивает высокую скорость и безопасность процесса. Для работы с жилами и подготовки стеновых поверхностей понадобится стандартный набор профессионального электрика. Использование специализированных приспособлений, таких как стриппер, позволяет сохранить целостность токопроводящих жил при снятии изоляции.

• Индикаторная отвертка для определения фазного проводника
• Стриппер для аккуратного снятия изоляции с проводов
• Пассатижи с диэлектрическими рукоятками до 1000В
• Перфоратор с коронкой по бетону для высверливания отверстий
• Строительный уровень для ровной установки подрозетников
• Мультиметр для прозвонки цепи и проверки напряжения
• Набор шлицевых и крестовых отверток разного размера

Подготовка помещения к работам

Организация рабочего пространства начинается с обеспечения базовых мер безопасности. Первым делом необходимо полностью обесточить сеть через соответствующий автоматический выключатель в электрощите. После этого обязательно проверяется отсутствие напряжения на всех проводах в зоне монтажа с помощью индикаторной отвертки. Далее выполняется точная разметка мест установки выключателей, обычно на высоте 90 см от уровня чистового пола. Свободный доступ к стенам и отсутствие строительного мусора упростят поиск мелких деталей и крепежных элементов в процессе сборки.

Подготовка поверхности и прокладка линий

Штробление стен выполняется согласно заранее нанесенной разметке с соблюдением вертикальности и горизонтальности каналов. После подготовки углублений устанавливаются подрозетники на гипсовую смесь или быстросохнущий алебастр. Прокладка кабельных линий осуществляется с обязательным запасом 15–20 см в каждой коробке для удобства последующей коммутации. Финальным этапом подготовки является визуальный осмотр и проверка целостности изоляции кабеля мультиметром, чтобы исключить скрытые повреждения, возникшие при протяжке провода через штробы.

Пошаговая технология подключения

Личный опыт №1: При первом самостоятельном монтаже я забыл пометить пары проводов, идущие от проходных выключателей к перекрестному. В итоге потратил лишний час на прозвонку мультиметром в тесном коридоре. Настоятельно рекомендую использовать разноцветную изоленту или маркер для обозначения каждой пары жил сразу при их прокладке.

1. Заведите основной питающий фазный провод в распределительную коробку и соедините его с общим контактом первого проходного выключателя (15 минут).
2. Подключите два отходящих контакта первого проходного выключателя к двум жилам кабеля, направленного к перекрестному устройству (10 минут).
3. На механизме перекрестного выключателя определите входные и выходные клеммы согласно схеме, нанесенной производителем на корпус (5 минут).
4. Присоедините первую пару проводов от первого выключателя к входным контактам перекрестного блока (10 минут).
5. Вторую пару проводов, уходящую ко второму проходному выключателю, подключите к выходным контактам перекрестного механизма (10 минут).
6. Протяните кабель от перекрестного выключателя ко второму проходному и надежно соедините жилы с его двумя контактами (15 минут).
7. Общий контакт второго проходного выключателя соедините с фазным проводом, идущим непосредственно на светильник (10 минут).
8. Нулевой провод и заземление от силового щитка напрямую соедините с соответствующими контактами лампы в распределительной коробке (15 минут).

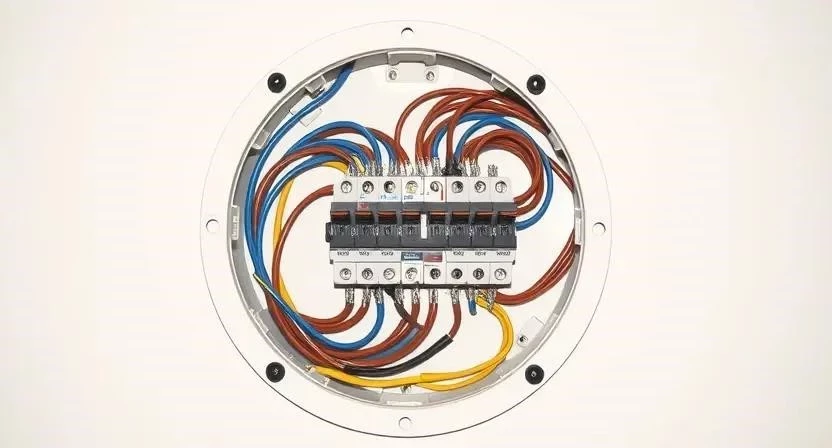

9. Выполните финальную коммутацию всех соединений в коробке, используя современные клеммники Wago (20 минут).
10. Аккуратно уложите излишки проводов и зафиксируйте механизмы выключателей в подрозетниках с помощью винтов (15 минут).
11. Установите декоративные пластиковые рамки и клавиши на все три устройства (10 минут).
12. Подайте напряжение на щитке и проведите тестовое включение системы из каждой точки управления (5 минут).

Важные технические нюансы

Соблюдение цветовой маркировки проводов (синий — ноль, желто-зеленый — заземление, белый или коричневый — фаза) значительно упрощает диагностику системы в будущем. Особое внимание стоит уделить качеству затяжки винтовых контактов, так как слабый зажим ведет к нагреву, искрению и последующему оплавлению пластика. Температурный режим эксплуатации большинства бытовых выключателей составляет от +5 до +40 градусов Цельсия. В неотапливаемых зонах или помещениях с высокой влажностью следует применять устройства с повышенной степенью защиты класса IP44 и выше.

Распространенные ошибки новичков

Личный опыт №2: Однажды я перепутал входные и выходные пары жил на перекрестном блоке. Система работала некорректно: свет включался только при определенном положении одного из выключателей, создавая эффект зависимости точек друг от друга. Пришлось полностью разбирать центральный узел и переподключать клеммы.

1. Перепутанные пары проводов (вход и выход) в перекрестном блоке из-за отсутствия маркировки.
2. Подключение нулевого проводника на разрыв выключателя вместо фазного, что оставляет патрон лампы под напряжением.
3. Плохой электрический контакт в клеммах по причине недостаточной или избыточной очистки жил от изоляции.
4. Использование кабелей с разным сечением жил в рамках одной электрической цепи.
5. Игнорирование схемы соединений, указанной на задней стороне механизма конкретного производителя.
6. Превышение допустимой суммарной нагрузки ламп на контакты бытового выключателя.
7. Монтаж механизмов в деформированные или криво установленные подрозетники, что мешает ходу клавиш.

Расчет стоимости материалов и работ

Экономия при самостоятельном монтаже составляет значительную сумму, так как услуги профессионального электрика по сборке сложных схем из трех точек оцениваются выше стандартных работ. Основные затраты приходятся на качественные механизмы выключателей и медный кабель. Применение надежных комплектующих снижает риск поломок и необходимость повторного ремонта.

Уход и обслуживание системы

После завершения монтажа система не требует специфического ежедневного ухода. Однако рекомендуется провести профилактическую проверку плотности контактов через год эксплуатации, особенно если при монтаже использовались классические винтовые зажимы. Правила замены вышедших из строя механизмов просты: полное обесточивание и строгое соблюдение старой схемы подключения. Средний срок службы качественных электроустановочных изделий составляет 10–15 лет при условии соблюдения номинальных нагрузок.

Альтернативные способы управления

Личный опыт №3: В одном из проектов вместо сложной схемы с перекрестным выключателем я применил импульсное реле, установленное в щитке. Это позволило сэкономить на дорогом четырехжильном кабеле, так как все кнопки подключались параллельно тонкими проводами. Такое решение оказалось более гибким для последующего расширения системы.

Современные технологии предлагают и другие эффективные варианты организации освещения:

• Использование умных реле с управлением через протоколы Wi-Fi или Zigbee.
• Беспроводные выключатели на радиочастоте, не требующие штробления стен под кабель.
• Системы автоматизации на базе датчиков движения и присутствия в проходных зонах.
• Проходные выключатели со встроенным радиоканалом для связи между собой.
• Диммеры с возможностью управления яркостью из нескольких независимых точек.
• Контроллеры для светодиодных лент с сенсорными панелями или пультами ДУ.
• Голосовое управление освещением через умные колонки и мобильные приложения.

Часто задаваемые вопросы (FAQ)

Можно ли использовать обычный выключатель вместо перекрестного?
Нет, обычный двухконтактный выключатель не обладает нужной логикой переключения контактов для работы в данной схеме.

Сколько перекрестных выключателей можно поставить в одну цепь?
Количество не ограничено технически, их можно добавлять между двумя проходными выключателями в любом необходимом количестве.

Какой кабель лучше выбрать для монтажа?
Оптимальным выбором является медный кабель марки ВВГнг-LS с сечением жил 1.5 мм², обладающий низкой горючестью.

Нужна ли распределительная коробка для этой схемы?
Да, в ней происходит основная коммутация всех линий, идущих от выключателей, щитка и к самому светильнику.

Будет ли работать схема без заземляющего провода?
Функционально система будет работать, но это значительно снижает уровень электробезопасности, особенно в металлических светильниках.

В чем разница между проходным и перекрестным выключателем визуально?
С лицевой стороны они идентичны, разница видна только на задней панели по количеству клемм для проводов (3 против 4).

Можно ли совмещать выключатели разных производителей в одной цепи?
Технически это возможно, если схемы коммутации совпадают, но эстетически рамки и оттенки пластика будут отличаться.
