Отключения электричества в частном секторе часто создают бытовые трудности, требуя установки автономного источника питания. Процесс монтажа оценивается как средней сложности и обычно занимает от одного до двух рабочих дней. Стоимость реализации проекта зависит от выбранного оборудования и длины кабельных линий. Правильно реализованная схема подключения генератора к дому гарантирует безопасность жильцов и сохранность техники.
Особенности подготовки и требования к установке
Работы по интеграции электростанции в сеть требуют базовых навыков в электрике и понимания принципов распределения нагрузки. Общее время выполнения всех этапов составляет примерно 10–16 часов. Место для размещения оборудования должно быть сухим, хорошо проветриваемым и находиться на безопасном расстоянии от окон и дверей жилого помещения, чтобы выхлопные газы не попадали внутрь.

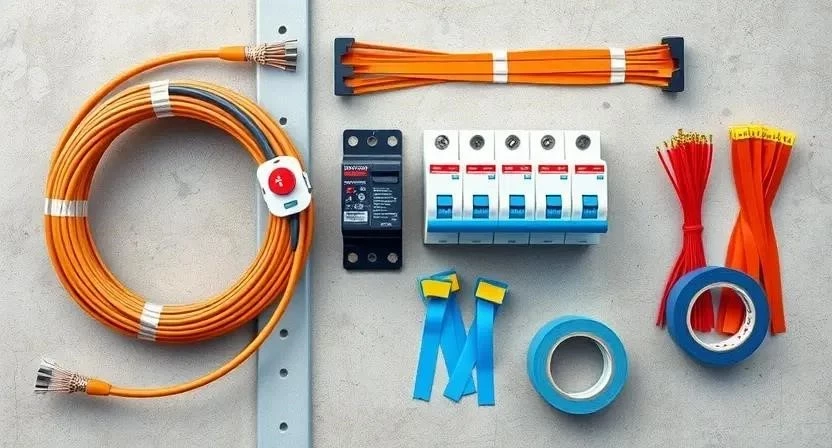

Перечень необходимых комплектующих
Для качественного монтажа системы резервного питания потребуется набор специализированных материалов. Основным элементом служит кабель ВВГнг, который отличается устойчивостью к горению. Также необходим реверсивный рубильник для исключения подачи тока обратно в общую сеть.
- Кабель ВВГнг (сечение зависит от мощности)
- Реверсивный рубильник (переключатель ввода)
- Автоматические выключатели
- Наконечники кабельные (НШВИ)
- Гофрированная труба ПВХ
- Изолента ПВХ
- Монтажные хомуты
- Крепежные кронштейны
- Маркировочные бирки для проводов
- Зажимные клеммы
Расчет материалов производится исходя из расстояния от места установки генератора до электрощита с запасом 10%.
| Материал | Характеристика | Количество (пример) | Цена за ед. | |
|---|---|---|---|---|
| Кабель ВВГнг 3х2.5 | Медный, негорючий | 20 м | 120 руб. | 2400 руб. |
| Реверсивный рубильник | 2-полюсный, 40А | 1 шт. | 2500 руб. | 2500 руб. |
| Автомат однополюсный | 16А, тип C | 2 шт. | 400 руб. | 800 руб. |
| Гофра ПВХ | Диаметр 20 мм | 20 м | 30 руб. | 600 руб. |
| Набор наконечников | Разные размеры | 1 уп. | 500 руб. | 500 руб. |
Инструментарий для проведения монтажа
Правильный подбор инструментов ускоряет процесс и обеспечивает надежность соединений. Для работы с кабелем обязательно использование стриппера, чтобы не повредить жилы при зачистке изоляции. Мультиметр поможет проверить отсутствие напряжения и целостность цепи перед первым запуском.
- Индикаторная отвертка — проверка наличия фазы
- Стриппер — быстрая зачистка проводов
- Обжимной инструмент (кримпер) — фиксация наконечников
- Цифровой мультиметр — замер напряжения и прозвонка
- Перфоратор — сверление отверстий в стенах
- Набор изолированных отверток — монтаж клемм
- Канцелярский нож — работа с гофрой
- Пассатижи — обрезка и загиб проводов

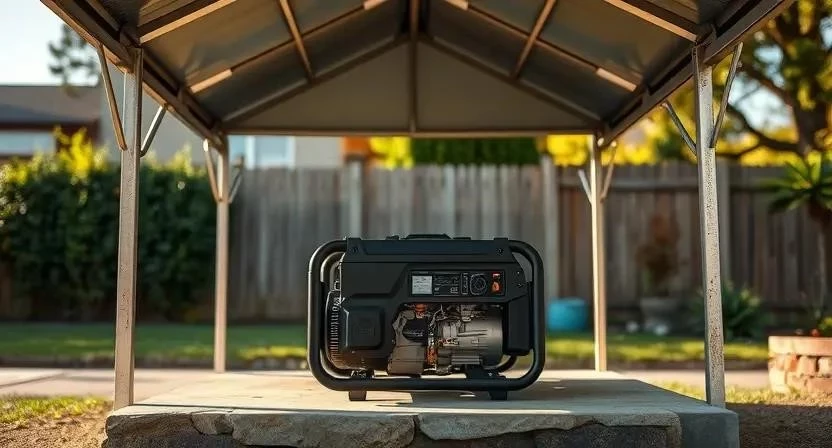

Организация пространства для оборудования
Генератор нельзя эксплуатировать внутри жилого дома или подвала без принудительной вытяжки. Оптимальным решением станет строительство специального навеса с вентиляционными отверстиями. Вокруг электрощита должно оставаться достаточно места для свободного доступа к рубильнику и автоматическим выключателям.

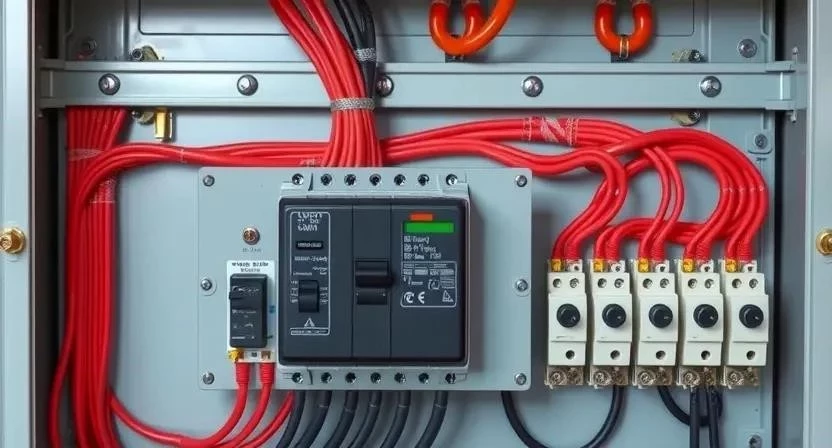

Подготовка трасс и электрощитка
Прокладка кабельных линий осуществляется через кабель-каналы или гофру для защиты от механических повреждений. Перед началом работ проверяется состояние существующего щитка: если в нем нет свободного места, потребуется установка дополнительного модуля. Все места соединений зачищаются до металлического блеска для обеспечения плотного контакта.
Пример из практики: Однажды при прокладке кабеля я использовал обычный пластиковый короб, который треснул при резком повороте трассы. В последующих проектах я перешел на гофрированную трубу, так как она обладает необходимой гибкостью и лучше защищает проводку.
Алгоритм подключения электростанции
Монтаж системы выполняется строго последовательно. Нарушение очередности шагов может привести к короткому замыканию или выходу оборудования из строя.
- Выбор и установка реверсивного рубильника. (1 час). Подбирается по току нагрузки. Ошибка: установка рубильника с заниженным номиналом, что ведет к его оплавлению.
- Монтаж кабельной линии от генератора до щитка. (3–5 часов). Прокладка провода в гофре. Ошибка: слишком резкие изгибы кабеля, повреждающие изоляцию.
- Подключение кабеля к выходным клеммам генератора. (1 час). Фиксация проводов зажимами. Ошибка: неплотное затягивание винтов, вызывающее искрение.
- Подключение линии генератора к резервному вводу рубильника. (1 час). Соединение фазы и нуля. Ошибка: перепутанная полярность (фаза и ноль).
- Подключение основной сети к первому вводу рубильника. (1 час). Интеграция ввода от столба. Ошибка: проведение работ под напряжением.
- Соединение выхода рубильника с общим распределительным щитом. (2 часа). Распределение питания по группам. Ошибка: хаотичная укладка проводов, затрудняющая обслуживание.
- Организация контура заземления для генератора. (2 часа). Забивка стального штыря в грунт. Ошибка: использование слишком короткого заземлителя.
- Проверка целостности всех соединений и изоляции. (1 час). Прозвонка цепей мультиметром. Ошибка: игнорирование проверки изоляции в местах ввода в дом.
- Первый запуск генератора без нагрузки. (30 мин). Прогрев двигателя. Ошибка: запуск без проверки уровня масла.
- Переключение ввода и проверка подачи питания. (30 мин). Перевод рубильника в положение «Резерв». Ошибка: переключение под полной нагрузкой электроприборов.
- Тестирование работы основных электроприборов. (1 час). Проверка вольтажа в розетках. Ошибка: одновременное включение всех мощных приборов.
Пример из практики: На седьмом этапе монтажа я обнаружил, что почва слишком песчаная, и стандартный штырь заземления не обеспечивал нужного сопротивления. Пришлось использовать два штыря, соединенных параллельно, чтобы добиться безопасности системы.
| Этап работ | Время выполнения | Особенности | |
|---|---|---|---|
| Монтаж рубильника | 1 час | Строго по уровню | |
| Прокладка кабеля | 4 часа | Использование гофры | |
| Подключение к сети | 2 часа | Отключение основного питания | |
| Заземление | 2 часа | Глубина забивки штыря | |
| Тестирование | 2 часа | Поэтапное включение нагрузки |
Технические параметры и требования
Сечение медного кабеля напрямую зависит от мощности генератора и длины линии. При увеличении расстояния сечение следует увеличивать, чтобы избежать падения напряжения. Температурный режим эксплуатации оборудования должен соответствовать паспорту производителя, а заземление является обязательным условием для предотвращения поражения током.
| Мощность генератора | Рекомендуемое сечение кабеля | Макс. длина линии (без потерь) |
|---|---|---|
| до 2 кВт | 2.5 мм² | 20 м |
| 2–5 кВт | 4 мм² | 25 м |
| 5–10 кВт | 6 мм² | 30 м |
| 10–15 кВт | 10 мм² | 30 м |
| свыше 15 кВт | 16 мм² | 30 м |
Типичные ошибки при монтаже
Несоблюдение технологии подключения может привести к аварийным ситуациям. Наиболее опасным является отсутствие переключателя ввода, что создает риск подачи тока в общую сеть.
- Подключение без реверсивного рубильника, что вызывает обратный ток в сеть.
- Использование слишком тонкого провода, который перегревается под нагрузкой.
- Полное отсутствие заземления корпуса электростанции.
- Неверная фазировка при соединении с распределительным щитом.
- Монтаж автоматических выключателей с завышенным номиналом.
Смета на проведение работ
Затраты на систему складываются из стоимости комплектующих и оплаты труда специалиста. Самостоятельный монтаж позволяет существенно сэкономить, однако требует уверенности в своих силах.
| Статья расходов | Своими руками | С мастером | Экономия |
|---|---|---|---|
| Материалы и кабель | 6000 руб. | 6000 руб. | 0 руб. |
| Реверсивный рубильник | 2500 руб. | 2500 руб. | 0 руб. |
| Работа по монтажу | 0 руб. | 8000 руб. | 8000 руб. |
| Настройка и запуск | 0 руб. | 2000 руб. | 2000 руб. |
| 8500 руб. | 18500 руб. | 10000 руб. |
Пример из практики: Я сэкономил около 10 000 рублей, самостоятельно проложив кабельные трассы и установив гофру. При этом для финального подключения в щитке я нанял сертифицированного электрика, чтобы исключить риск ошибки в фазировке.
Регламент обслуживания системы
После завершения монтажа необходимо регулярно проверять затяжку винтовых соединений в рубильнике и автоматах, так как от вибрации или перепадов температур контакты могут ослабнуть. Обслуживание самого генератора (замена масла, фильтров) проводится согласно инструкции. Срок службы качественных медных кабелей и рубильников составляет более 15 лет при отсутствии перегрузок.
Варианты резервного электроснабжения
Помимо классической схемы с рубильником, существуют и другие методы. Переносные разветвители подходят для питания 2–3 приборов через удлинители. Установка АВР (автоматического ввода резерва) позволяет системе самостоятельно переключать питание без участия человека. Инверторы в связке с аккумуляторами обеспечивают бесперебойную подачу тока, но стоят значительно дороже.
Ответы на часто задаваемые вопросы
Можно ли подключать генератор через обычную розетку?
Нет, это категорически запрещено, так как может привести к пожару из-за перегрева розетки и подаче тока в общую сеть.
Нужен ли отдельный автомат для линии генератора?
Да, установка автоматического выключателя защитит электростанцию от короткого замыкания в домашней сети.
Как выбрать подходящий рубильник?
Ориентируйтесь на максимальный ток, который может выдать генератор, выбирая модель с запасом по мощности 20%.
Влияет ли длина кабеля на мощность?
Да, чем длиннее провод, тем выше потери напряжения. Рекомендуется использовать кабель большего сечения при длинных трассах.
Обязательно ли заземлять бензогенератор?
Да, заземление корпуса необходимо для защиты людей от удара током при пробое изоляции.
Можно ли использовать алюминиевый кабель?
Не рекомендуется. Медный кабель ВВГнг более долговечен и обладает лучшей проводимостью.
Что делать, если напряжение на выходе генератора нестабильно?
В таком случае следует использовать стабилизатор напряжения или заменить генератор на модель с инверторным блоком.
