Обустройство эффективной системы отопления в жилом помещении требует четкого соблюдения технологических этапов электромонтажа. Правильная схема подключения кабельного теплого пола является залогом не только комфортной температуры в доме, но и пожарной безопасности всей электросети. Самостоятельная установка греющих элементов считается задачей средней сложности, требующей от исполнителя базовых навыков работы с электрикой и внимательности к деталям. Среднее время реализации проекта для стандартной комнаты площадью 10-15 квадратных метров составляет от 6 до 10 часов, при этом стоимость материалов может варьироваться в зависимости от выбранного бренда и мощности системы. Грамотное планирование разводки кабеля позволяет оптимизировать расходы и обеспечить долговечность оборудования на десятилетия.
Оценка сложности и планирование электромонтажных работ
Перед тем как приступить к закупке комплектующих, необходимо трезво оценить объем предстоящих манипуляций. Основная сложность заключается в правильном расчете шага укладки и интеграции системы в общую электросеть квартиры или дома. Для успешного выполнения задачи потребуются навыки штробления стен, монтажа подрозетников и соединения токоведущих жил. Оптимально проводить работы в период капитального ремонта, когда полы находятся в состоянии чернового основания, а стены готовы к прокладке новых линий питания. Временные затраты распределяются между подготовкой поверхности, непосредственной раскладкой нагревательного элемента и пусконаладочными работами. Важно учитывать, что технология монтажа кабельного пола исключает спешку, особенно на этапе проверки сопротивления изоляции.
Комплектация и расчет компонентов системы
Качественные материалы для теплого пола определяют надежность всей конструкции под стяжкой. Основным элементом выступает нагревательная секция, длина которой подбирается строго по расчетной площади обогрева. Категорически запрещено укорачивать кабель, так как это изменит его сопротивление и приведет к выходу из строя.

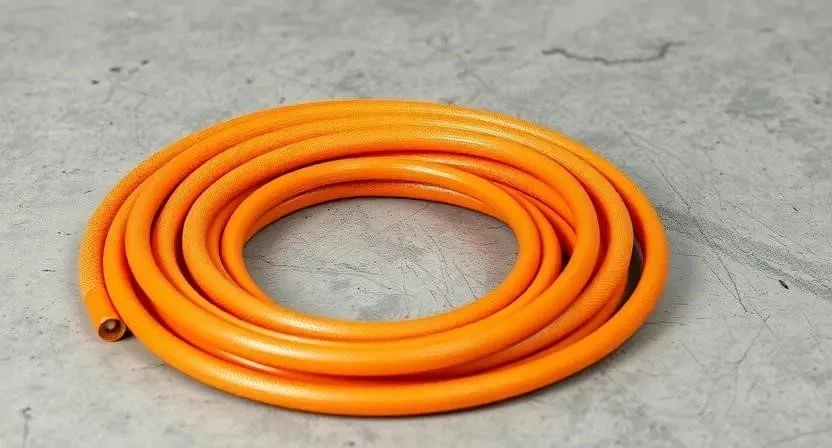

- Нагревательный кабель (двужильный или одножильный вариант).
- Электронный или механический терморегулятор для управления нагревом.
- Выносной датчик температуры пола с соединительным проводом.
- Гофрированная трубка из ПВХ диаметром 16 мм для защиты датчика.
- Металлическая монтажная лента с зажимами для фиксации витков.
- Теплоизоляционный слой (экструдированный пенополистирол или лавсановое покрытие).
- Демпферная лента для компенсации теплового расширения стяжки.
- Соединительные гильзы или клеммные колодки для щитового подключения.
- Медный провод сечением 2.5 мм² для подвода питания от щитка.
Расход материалов рассчитывается исходя из полезной площади, свободной от тяжелой мебели и бытовой техники. Шаг укладки (расстояние между витками) определяется по формуле: (100 * S) / L, где S — площадь обогрева, а L — длина кабеля в секции.
Таблица 1. Расчет материалов и примерная стоимость на площадь 10 м²
| Наименование материала | Единица измерения | Расход на 10 м² | Цена за ед. (руб.) | |
|---|---|---|---|---|
| Кабель нагревательный (150 Вт/м²) | комплект | 1 шт. | 12500 | 12500 |
| Терморегулятор программируемый | шт. | 1 шт. | 3500 | 3500 |
| Теплоизоляция (30 мм) | м² | 11 м² | 450 | 4950 |
| Монтажная лента | м.п. | 20 м.п. | 45 | 900 |
| Гофра для датчика с заглушкой | м.п. | 3 м.п. | 30 | 90 |
Инструментарий для выполнения подключения
Правильно подобранные инструменты для подключения гарантируют аккуратность монтажа и долговечность контактов. Не обязательно покупать дорогостоящее оборудование, некоторые позиции можно взять в краткосрочную аренду в строительном магазине.

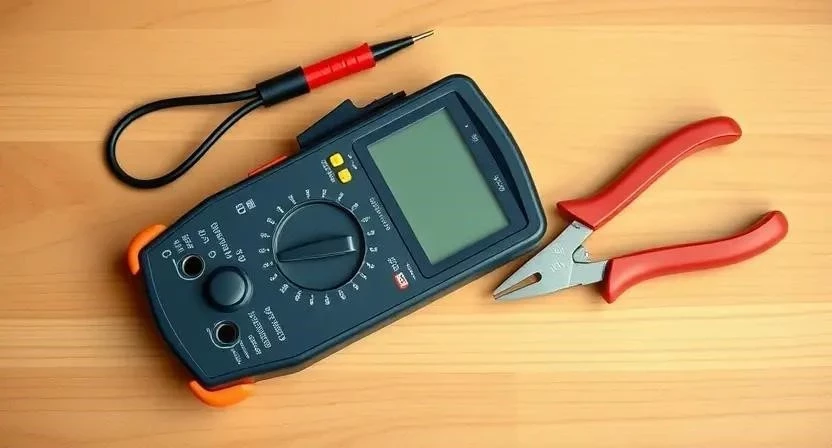

- Мультиметр (тестер) — необходим для замера сопротивления греющей жилы и проверки отсутствия пробоя на экран.
- Стриппер или монтажный нож — для снятия изоляции с проводов без повреждения токоведущих жил.
- Шуруповерт с набором бит — для крепления монтажной ленты к бетонному основанию.
- Перфоратор с коронкой по бетону и зубилом — для подготовки места под терморегулятор и штробы.
- Строительный уровень — для контроля горизонтальности основания и правильной установки подрозетника.
- Пассатижи и набор отверток — для затяжки винтовых клемм в регуляторе.
- Промышленный пылесос — для удаления пыли из штроб перед укладкой кабеля.
Таблица 2. Чек-лист инструментов и их назначение
| Инструмент | Назначение | Обязательно/Желательно | Примерная цена (руб.) |
|---|---|---|---|
| Мультиметр цифровой | Замер сопротивления кабеля | Обязательно | 800 |
| Перфоратор | Штробление стен и пола | Обязательно | 5500 |
| Стриппер | Зачистка контактов | Желательно | 1200 |
| Коронка по бетону 68 мм | Сверление отверстия под регулятор | Обязательно | 450 |
| Индикаторная отвертка | Поиск фазы в сети | Обязательно | 150 |
Организация рабочего пространства
Подготовка помещения начинается с полного выноса мебели и демонтажа старого напольного покрытия. Все поверхности стен, где планируется прокладка кабеля питания, должны быть очищены от обоев или старой краски в местах штробления. Важно обеспечить защиту соседних комнат от строительной пыли, используя влажную ткань или полиэтиленовые завесы. Организация рабочего пространства подразумевает наличие стабильного освещения и свободного доступа к распределительному щитку. Весь строительный мусор должен быть удален до начала работы с нагревательными элементами, чтобы избежать случайного повреждения изоляции острыми краями обломков бетона.
Подготовка чернового основания
Поверхность пола должна быть максимально ровной, без резких перепадов и острых выступов. Любые трещины необходимо расшить и заделать ремонтным составом на цементной основе. После высыхания заплат проводится обязательная грунтовка всей площади составом глубокого проникновения. Это не только обеспыливает поверхность, но и улучшает адгезию плиточного клея или стяжки. Если основание имеет значительные неровности (более 10 мм на 2 метра), рекомендуется залить тонкий слой самовыравнивающейся смеси. Проверка готовности поверхности осуществляется правилом: отсутствие просветов гарантирует, что кабель будет лежать плотно, без воздушных карманов, которые могут привести к перегреву.
Алгоритм проведения монтажных работ
Монтаж кабельного теплого пола своими руками требует последовательности и контроля на каждом этапе. Ниже представлена детальная инструкция по установке системы.
- Проверка сопротивления кабеля (10 мин): Сразу после распаковки измеряем сопротивление между жилами и на изоляцию. Значения должны совпадать с паспортными данными (допуск +/- 10%).
- Установка теплоизоляции (40 мин): Укладываем листы утеплителя на подготовленный пол, фиксируя их между собой строительным скотчем.
- Разметка и фиксация ленты (30 мин): Наносим на пол контуры зон, где кабель не будет укладываться. Крепим монтажную ленту с шагом 50-70 см.
- Штробление стены (20 мин): Подготавливаем канал от места установки терморегулятора до пола для укладки силовых проводов и гофры датчика.

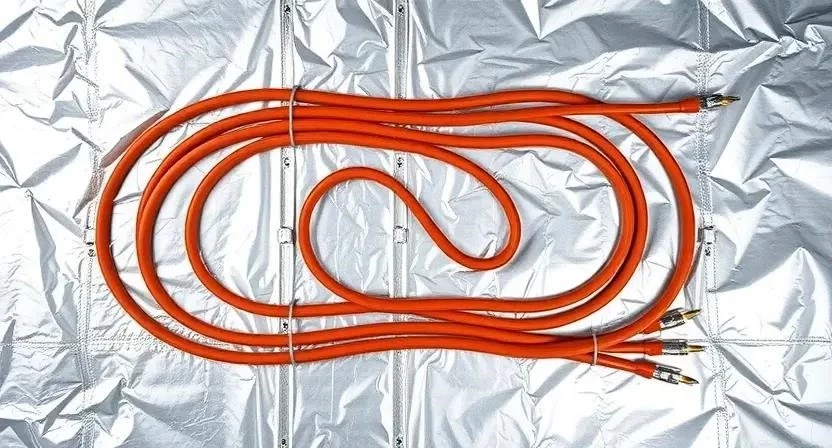

- Раскладка нагревательного кабеля (60-90 мин): Согласно схеме разводки кабеля, укладываем провод змейкой, соблюдая рассчитанный шаг и фиксируя его в зажимах ленты.
- Установка гофры для датчика (15 мин): Прокладываем гофрированную трубу в штробе и по полу. Конец гофры на полу должен располагаться ровно посередине между витками кабеля.
- Монтаж датчика температуры (10 мин): Продеваем подключение датчика температуры в гофру до упора. Конец трубки обязательно герметизируем заглушкой или изолентой.
- Подключение к терморегулятору (20 мин): Заводим холодные концы кабеля и провода датчика в подрозетник. Схема подключения терморегулятора обычно напечатана на его задней крышке.
- Подключение к электросети (15 мин): Подводим питание от щитка, соблюдая полярность (фаза, ноль, заземление).
- Повторный замер сопротивления (10 мин): Убеждаемся, что в процессе раскладки кабель не был поврежден.
- Тестовое включение (5 мин): Подаем питание на 1-2 минуты, чтобы убедиться, что кабель начал слегка нагреваться.
- Заливка стяжки (120 мин): Аккуратно распределяем раствор или плиточный клей поверх кабеля, следя за отсутствием пустот.
Пример из личного опыта №1: При монтаже в ванной я столкнулся с тем, что гофра для датчика имела слишком крутой изгиб на переходе со стены на пол. В итоге датчик застрял на середине пути. Пришлось расширять штробу в углу, чтобы сделать плавный радиус поворота. Всегда проверяйте, свободно ли проходит датчик по гофре до того, как замажете штробу.
Таблица 3. План-график выполнения работ
| Этап работ | Продолжительность | Особенности этапа |
|---|---|---|
| Подготовка основания и грунтовка | 3 часа | Требуется время на высыхание грунта |
| Разметка и монтаж ленты | 1 час | Важно соблюсти отступы от стен 5-10 см |
| Укладка кабеля и датчика | 2.5 часа | Не допускать пересечения кабеля |
| Электромонтаж и проверка | 1.5 часа | Обязательное использование мультиметра |
| Заливка защитного слоя | 3 часа | Использовать смеси для теплых полов |
Технологические требования и нюансы эксплуатации
Для корректной работы системы необходимо соблюдать температурный и влажностный режим. Монтаж кабельного теплого пола своими руками должен производиться при температуре воздуха не ниже +5 градусов. Особое внимание уделяется влажности основания — оно должно быть сухим. Важнейший нюанс — время высыхания стяжки. Для цементно-песчаного раствора этот период составляет не менее 28 дней. Преждевременное включение системы приведет к неравномерному испарению влаги, появлению трещин в полу и возможному перегоранию кабеля из-за образовавшихся воздушных раковин. Также важно проверить совместимость кабеля и терморегулятора по максимально допустимому току (обычно до 16А).
Предотвращение критических ошибок монтажа
Одной из самых частых ошибок является пересечение или слишком близкое расположение витков кабеля, что вызывает локальный перегрев и разрушение изоляции. Также недопустим монтаж кабельного пола под местами установки мебели без ножек, так как это создает «эффект запирания» тепла. Отсутствие датчика температуры в гофре делает систему неремонтопригодной — в случае выхода датчика из строя придется вскрывать пол. Неправильный выбор мощности автомата в щитке может привести к постоянным ложным срабатываниям защиты. Если вы обнаружили повреждение оболочки кабеля, не пытайтесь просто замотать его изолентой — используйте только специальные ремонтные муфты.
Пример из личного опыта №2: Мой сосед решил сэкономить и подключил теплый пол к обычной розетке вместе со стиральной машиной. В итоге при одновременном включении розетка начала плавиться. Подключение теплого пола к электросети должно идти через отдельный автомат и УЗО — это аксиома безопасности.
Анализ затрат на установку
Экономическая выгода самостоятельного монтажа очевидна, так как услуги профессиональных электриков могут составлять до 50% от стоимости самих материалов. Однако стоит учитывать расходы на покупку или аренду недостающего инструмента.
Таблица 4. Сравнение стоимости: Своими руками против Профи
| Статья расходов | Своими руками (руб.) | С мастером (руб.) | Экономия (руб.) |
|---|---|---|---|
| Комплект теплого пола | 15000 | 15000 | 0 |
| Расходные материалы | 3000 | 3000 | 0 |
| Монтажные работы | 0 | 8000 | 8000 |
| Подключение электрики | 0 | 3500 | 3500 |
| Аренда инструмента | 1500 | 0 | -1500 |
| 19500 | 29500 | 10000 |
Правила ухода и ввода в эксплуатацию
После завершения всех работ и полного затвердевания стяжки, первый запуск системы должен быть плавным. Начинайте с температуры 18-20 градусов, ежедневно увеличивая ее на 2-3 градуса до достижения комфортных значений. Это позволит конструкции пола адаптироваться к тепловым нагрузкам без деформаций. Срок службы кабельных систем при правильном монтаже составляет от 25 до 50 лет. Рекомендуется раз в год проверять надежность затяжки контактов в клеммах терморегулятора, так как от температурных перепадов они могут ослабевать.
Сравнение с альтернативными системами обогрева
Кабельный пол в стяжку часто сравнивают с инфракрасным пленочным полом или водяным отоплением. Кабельный вариант выигрывает у пленки за счет возможности использования во влажных помещениях и под плитку, так как он обеспечивает лучшую адгезию. В сравнении с водяным полом, электрический кабель намного проще в монтаже, не требует установки котла, насоса и коллекторного узла, а также исключает риск протечки, что критично для многоквартирных домов. Однако эксплуатационные расходы на электроэнергию обычно выше, чем при использовании газа для водяного обогрева.
Пример из личного опыта №3: Когда я выбирал между матами и кабелем, я выбрал кабель именно из-за сложной формы коридора. Маты сложно резать и разворачивать в узких местах, а кабелем можно обойти любые углы и выступы, сохранив равномерность прогрева.
FAQ: Ответы на частые вопросы
Можно ли подключить несколько комнат к одному терморегулятору?
Технически это возможно, если суммарная мощность кабелей не превышает мощность регулятора (обычно 3.5 кВт). Однако датчик температуры будет стоять только в одной комнате, что приведет к некорректному прогреву в остальных помещениях. Лучше ставить отдельный регулятор на каждую зону.
Что делать, если кабель перестал греть после заливки?
Сначала проверьте терморегулятор и датчик — в 80% случаев проблема в них. Если же поврежден сам кабель, специалисты с помощью тепловизора и высоковольтного генератора могут найти точное место обрыва под стяжкой и установить ремонтную муфту, вскрыв всего одну плитку.
Безопасно ли устанавливать кабельный пол в ванной комнате?
Да, это абсолютно безопасно при наличии заземления и подключении через УЗО (устройство защитного отключения) с током утечки не более 30 мА. Экран кабеля обязательно соединяется с шиной заземления.
Влияет ли толщина плитки на прогрев пола?
Толщина плитки и слоя клея влияет только на время первичного прогрева. Чем толще слой, тем дольше пол будет нагреваться, но и дольше остывать после выключения, работая как теплоаккумулятор.
Как подключить теплый пол кабельный, если нет заземления в доме?
В этом случае необходимо использовать УЗО в обязательном порядке. Экран кабеля подключается к нулевому защитному проводнику перед УЗО, но такая схема требует консультации с опытным электриком для учета особенностей конкретной электросети.
